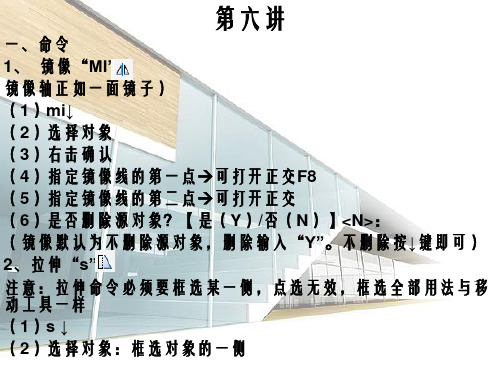

CAD第六讲课件

• 二、实例讲解：沙发的制作
• 1、绘制单个沙发
• （1）rec@520，-600
• （2）o 向里偏移50
• （3）rec@150，-600
• M捕捉点或左移10
• （4）co复制一个并旋转，将其置于合适的位置。
• 捕捉点
点击此处
• （5）f倒圆角，除了后边的角120、其他为50 • （6）分解旁边的线，再倒角 • （7）mi镜像注意竟像时，镜像轴要捕捉中点 • 2、多个沙发 • （1）co复制一个，打开正交ro旋转，删除无用的区域 • （2）co再复制一个 • （3）镜像左边的沙发
第一个打断点 b、指定第二个打断点） • （3）指定第二个打断点 • 5、椭圆“EL”
• （1）el↓
• （2）指定椭圆的轴端点
• （3）指定轴的另一个端点：可输入距离100（此时为直径） • （4）指定另一条半轴长度：输入50此时为半径 • 输入c时 • 指定椭圆的中心点 • 指定轴的端点：输入100 • 指定另一条半轴长度：输入100 • （注意：输入c时都是半径） • 输入a时 • 指定圆弧的轴端点：c • 指定圆弧的中心点 • 指定轴的端点 • 指定另一条半轴长度 • 指定起始角度点击即可 • 指定终止角度点击或输入度数 • 6、图案填充“h”
• 5、绘制地毯 • （1）rec（随意）里偏100、外偏50 • （2）tr修剪 • （3）h填充内部删除内部孤岛 grass图案比例：5 • （4）填充外框：earth 比例：10 • （5）填充外框：AR-HBONE 比例：0.5 • （6）删除外框线并调整颜色 • （也可一开始时调整颜色）
• （4）镜像边上的沙发捕捉中点 • 3、沙发旁茶几的绘制 • （1）rec@500，500 o向里偏移20 • （2）捕捉中点绘制直线 • （3）捕捉交点绘制r100的圆 • （4）外偏50、50 • （5）tr修剪 • （6）注意调整与沙发的位置 • （7）mi镜像出一个茶几 • 4、绘制中间的大茶几 • （1）rec@880，-450 • （2）f 倒圆角 r150 • （3）o里偏30 • （4）h选择内框找到AR-RROOF图案 • 角度：45 比例：10

cad2007基础教程(详细)

第01章AutoCAD 2007入门基础....................................................................................................... 1
1.1教学目标..................................................................................................................................... 1
3.2.2过滤选择.......................................................................................................................... 19
3.2.3快速选择.......................................................................................................................... 20
第02章绘制简单二维图形对象...................................................................................................... 13
2.1教学目标.................................................................................................................................... 13

《cad讲义教程教案》课件

《CAD讲义教程教案》PPT课件第一章：CAD软件概述1.1 CAD软件的发展历程1.2 CAD软件的应用领域1.3 CAD软件的基本功能1.4 CAD软件的安装与启动第二章：CAD界面及基本操作2.1 CAD软件界面介绍2.2 文件操作2.3 视图操作2.4 图层操作2.5 绘图辅助工具第三章：二维绘图基础3.1 坐标系与坐标输入3.2 基本绘图命令3.3 图形编辑命令3.4 文本标注与编辑3.5 尺寸标注与编辑第四章：三维绘图基础4.1 三维坐标系4.2 三维绘图命令4.3 三维图形编辑4.4 三维标注与尺寸4.5 三维模型渲染与输出第五章：CAD软件的高级应用5.1 参数化设计5.2 块与组5.3 动态块5.4 族创建与使用5.5 碰撞检测与仿真《CAD讲义教程教案》PPT课件第六章：建筑设计基础6.1 建筑设计流程与原则6.2 建筑平面图绘制6.3 建筑立面图绘制6.4 建筑剖面图绘制6.5 建筑模型创建与渲染第七章：结构工程设计7.1 结构工程设计概述7.2 柱、梁、板绘制技巧7.3 结构框架模型创建7.4 结构施工图绘制7.5 结构分析与模拟第八章：给排水工程设计8.1 给排水工程设计概述8.2 管道线路绘制8.3 阀门、水泵等设备绘制8.4 给排水系统图绘制8.5 给排水施工图绘制与分析第九章：电气工程设计9.1 电气工程设计概述9.2 电气设备绘制9.3 电气线路绘制9.4 电气系统图绘制9.5 电气施工图绘制与解读第十章：CAD软件的协同与共享10.1 团队协作概述10.2 项目共享与协作10.3 云存储与远程协作10.4 数据交换与兼容性10.5 CAD软件在协同设计中的应用案例《CAD讲义教程教案》PPT课件第十一章：机械设计基础11.1 机械设计流程与原则11.2 零件图绘制11.3 装配图绘制11.4 爆炸图与轴测图11.5 机械模型创建与渲染第十二章：CAD软件在电子电路中的应用12.1 电子电路设计概述12.2 电路原理图绘制12.3 PCB设计基础12.4 电子元件封装与库创建12.5 电子电路仿真与测试第十三章：CAD软件在土木工程中的应用13.1 土木工程设计概述13.2 地形图绘制与分析13.3 道路与桥梁设计13.4 地下管线设计与分析13.5 土木工程模型创建与模拟第十四章：CAD软件在制造业中的应用14.1 制造业设计概述14.2 模具设计基础14.3 零件加工与制造14.4 生产线布局与仿真14.5 制造业案例分析与实践第十五章：CAD软件的技巧与优化15.1 提高绘图效率的技巧15.2 常用快捷键与命令15.3 个性化设置与界面优化15.4 文件管理与维护15.5 CAD软件故障排除与解决方案重点和难点解析本文主要介绍了《CAD讲义教程教案》的内容，包括CAD软件概述、界面及基本操作、二维绘图基础、三维绘图基础、高级应用、建筑设计、结构工程设计、给排水工程设计、电气工程设计、协同与共享、机械设计、电子电路应用、土木工程应用、制造业应用以及CAD软件的技巧与优化等十五个章节。

2014版CAD操作教程(全)

目录第一章初识AutoCAD 2013 ··············4页第二章辅助绘图··················6页第三章绘制简单二维图形对象 ··································9页1．绘制直线、构造线、射线 ·····························9页2．绘制点、矩形、正多边形 ····························10页3．绘制圆、圆弧、椭圆、椭圆弧·······················14页第四章绘制复杂的二维图形····································17页绘制多线、多段线、修订云线、样条曲线 ··············17页第五章使用面域与文字的创建 ·································22页第六章图案填充与创建管理块命令····························23页第七章使用图形编辑命令·······································30页1.删除、复制、镜像、偏移·······························30页2.阵列、移动、旋转、缩放、拉伸·····················33页3.修剪、延伸、打断与打断于点·························36页4.倒角与圆角、分解·······································40页第八章图层的使用与管理 ········································42页第九章尺寸标注的创建与编辑···································47页1.尺寸标注的组成、创建与设置标注的样式···········47页2.尺寸标注的类型··········································57页第十章三维对象的创建及编辑 ·································61页1.绘制三维实体 ············································61页2.三维实体的编辑··········································71页3.渲染三维实体 ············································76页第十一章图形的输出、打印·······································81页第十二章设计理念··················································82页前言Auto CAD是由美国Autodesk公司开发的专门用于计算机绘图设计的软件，Auto CAD的绘图功能、三维绘图功能非常强大，可以绘制出逼真的模型，目前Auto CAD己经广泛应用于机械、建筑、电子、航天和水利等工程领域。

(完整版)CAD初学教程图文并茂.doc

3、输入“Z”回车“E”回车，当前视窗的图形会经可能的充满屏幕。
4、输入“Z”回车输入“O”回车：系统会将所选择的对象充满全屏。
5、在执行完成某个绘图或编辑命令后，回车，在小菜单中也会出现缩放命令
（二）视图的移动
输入”P”回车按下鼠标左键并推动鼠标屏幕的图形会随着光标的移动而移动，从而达到
用户的要求让后放开鼠标。
选中对象，出现夹点后，右击鼠标弹出夹点小菜单选择“旋转”命令进行旋转对象
.下载可编辑.
..
5利用夹点按比例缩放对象
选中对象激活一个夹点，右击鼠标，显示夹点的小菜单，选择缩放命令
6利用夹点创建镜像对象
选择对象出现夹点再选择基点，右击菜单出现夹点小菜单，选择“镜像”操作。
利用夹点编辑对象是一个非常简捷的方法，请同学们务必掌握好夹点的应用。
..
第一节AutoCAD的基础知识
CAD是Computer Adide Deignde简称（计算机辅助设计）
CAD对我们建筑行业的人来说是非常重要的工具好比我们日常生活中吃饭用的筷子，不管以
后是从事设计还是施工、监理等等都要用到CAD。事实论事我们以后进入社会的从事设计的
人不会很多，大多数都要从施工做起，要想做好一个好的施工人员识图是必备的能力也是最基本的能力，对于我们刚刚接触建筑行业的人员，只有通过不短的画图联系才能掌握好识图的要领，可能一个施工员不是很会画图纸，但一个会画图纸的施工员必定是一个好的施工员，
CAD的命令输入有三种：
1命令按钮法：用鼠标单击CAD工具栏上的按钮，系统就会执行对应的命令。
2下拉菜单发：用鼠标单击菜单打开下拉菜单，在单击执行的命令
3键盘输入法：使用键盘输入英文字母，按“回车”或“空格”这种方法是提高绘图速度

CAD2006基础教程[1]

单击“标准”工具栏的按钮 →放光标在所要放大的图形一处点击鼠标左健→拉出一个窗口罩住图形并再次点击鼠标左健确定窗口大小(见图224)，即完成放大图形的目的。至于放大的比例则由窗口的大小来决定，窗口越大，放大的比例值越小(见右上图) ；反之，窗口越小，放大的比例值越大(见右下图) 。使用该方法将图形放大后，若想要回到原图形，可点击“标准”工具栏中的“上一个” 按钮，完成返回原尺寸。
⑵备选方式：下图中[ ]里的内容。在这部分内容中，通常以两种形式出现：①各种可修改参数类型；②各种绘图或修改方法。[ ]里的内容用“/ ” 符号进行分隔，为并列选项。使用时将[ ]里所需选项后的字母用键盘输入并按【Enter】键(见下图) ，即可将该选项调出，然后按命令行提示操作。
⒉默认值和默认选项：在操作步骤中，系统设置了一些数值和方法，用“<>” 括起(见上图) 。这是说命令行操作信息中用“<>”括起的值均为系统默认值。若使用系统默认值，直接按回车键确认即可；若不使用系统默认值，可输入新的数值，然后按回车键确认即可(见上图) 。 ⒊其它内容的操作：
的说明、添加新图等)→点击“确定”→出现“指定Zip文件”对话框 (见图1-22右图)→指定保存地址和文件名→点“保存”，即完成创建过程。Zip文件的图标见图 1-22„名称’窗口。 3)将该文件上网发电子邮件。
1.5 基本操作命令
1.5.1 “放弃”命令方法: 编辑 →放弃─┒ 工具栏按钮 → 即可。命令行： Undo ↓┚ 用于撤销上一次操作的命令，连续使用可逐步顺序撤销有关的操作，但不能跳跃撤销某次操作。用于及时修改某次操作。
第二章
• 本章要点： • · 坐标系 • · 图层的设置 • 绘图的辅助工具 • · 设置绘图环境

CAD教学ppt课件全

第一节：简介第二节：界面第三节：新建文件
目录下一张. 上一张首页
3
第一章：简介、界面、新建文件
计划：
课时：3节重点：界面、新建文件要求：1、要了解AutoCAD的作用
2、认识AutoCAD的界面 3、学会新建文件
目录下一张. 上一张首页
4
第一节AutoCAD简介一、AutoCAD的发展
目录下一张. 上一张首页
31
多段线的编辑
进入修改： 1、修改对象多段线选择编辑的多段线 2、选中多段线单击右键选择编辑多段线
编辑选项： 1、闭合(C)：封闭多段线 2 、合并(J)：将端点连接的线条合并为一条多段线 3、宽度(W)：设置整条多段线的线宽度 4、编辑顶点(E)：对线的顶点进行编辑
操作：①执行新建命令 ②在“打开”后面点击“三角按钮”，选择
“无样板打开——英制”。
目录下一张. 上一张首页
10
作业：
1、熟悉CAD基本操作 2、简述新建文件的三种方法 3、简述CAD的作用 4、简述CAD的发展
目录下一张. 上一张首页
11
目录
第二章：绘图前设置、视图控制、选择对象
第二节辅助绘图工具
作业
目录下一张. 上一张首页
22
第三章：绘制图形
计划：
课时：15节重点：绘图要求：1、熟练绘图工具
2、熟练绘图
目录下一张. 上一张首页
23
第一节绘制线
一、直线
命令：Line或L 命令位置：1、绘图直线
2、绘图工具栏上的“直线”
绘制方法：1、用鼠标在视图中点击绘制 2、用鼠标确定方向，在命令行输入长度绘制 3、打开状态栏上的正交绘制水平或垂直线条

XXXXCAD中文版建筑制图教程第6章

命令：ATTDEF 或简写 ATT。
2020/12/23
6
§6.1.4 编辑块属性
若属性已被创建成为块，则可用EATTEDIT命令来编辑属性值及属性的其他特性。
命令启动方法如下。功能区：单击【常用】选项卡【块】面板上的按钮。功能区：单击【插入】选项卡【属性】面板上的按钮。命令：EATTEDIT。
每天都是美好的一天，新的一天开启。20.12. 2320.1 2.2300:1500:15 :4900:1 5:49De c-20
相信命运，让自己成长，慢慢的长大。2020 年12月2 3日星期三12 时15分4 9秒We dnesday , December 23, 2020
爱情，亲情，友情，让人无法割舍。2 0.12.23 2020年 12月23 日星期三12时 15分49 秒20.1 2.23
§6.1.3 创建及使用块属性
无论块在AutoCAD中，可以使块附带属性，属性类
似于商品的标签，包含了图块所不能表达的一些文字信息，
存储在属性中的信息一般称为属性值。当用BLOCK命令
创建块时，将已定义属性与图形一起生成块，这样块中就
包含属性。当然，也能仅将属性本身创建成一个块。
属性有助于快速产生关于设计项目的信息报表，或者
2020/12/23
11
THE E E END
2020/12/23
12
树立质量法制观念、提高全员质量意识。20. 12.2320 .12.23 Wednes day , December 23, 2020
人生得意须尽欢，莫使金樽空对月。0 0:15:49 00:15:4 900:15 12/23/2 020 12:15:49 AM

《CAD绘图软件基本操作培训》ppt课件(图文)

• SPL（样条曲线）SPLINE
• I（插入块）DDINSERT
• POL（正多边形)POLYGON • REC（矩形） RECTANGLE
• DIV（等分）DIVIDE • H（填充）BHATCH
• C (圆) CIRCLE
• A (圆弧) ARC
• DO（圆环） DONUT
2、修改命令： • CO（复制）COPY • MI（镜像）MIRROR • AR（阵列）ARRAY • O（偏移）OFFSET • RO（旋转）ROTATE • M（移动）MOVE • E/DEL键（删除）ERASE • X（分解）EXPLODE • TR（修剪）TRIM
选择“绘图”|“边界”命令(BOUNDARY)，打开“边界创建”对话框来定义面域。此时，在“对象类型”下拉列表框中选择“面域”选项，单击
“确定”按钮后创建的图形将是一个面域。
3、长度测量
CAD中进行距离查询的方法大概也有三种：两点之间距离查询、规则图形对象查询、不规则图形对象查询。
对于两点之间距离查询，可直接利用距离查询命令（DI），选择起始点与终点，点击F2命令文本窗口查看即可。
以黑白版式保存 DWG图纸
选择“打 PEG图片文件
选择类型
另存为
对于不规则或者重合相交的对象，一般先创建面域，利用工具菜单中的面积查询功能（aa）。
对于多对象面积总和统计，也是利用工具菜单中的面积查询功能（aa），按照命令提示操作“加模式（A）”。
2、创建面域
由某些对象围成的封闭区域（圆、椭圆、封闭的二维多段线和封闭的样条曲线等）都可以转化为面域。
选择“绘图”|“面域”命令(REGION)，按照命令提示操作，选择一个或多个用于转换为面域的封闭图形，按下回车/空格后即可将它们转换为面域。

2024版CAD入门级教程全套66节课

图形组合与编辑
学习将多个图形组合在一起，并进行整体编辑和调整。
实战演练
通过实际案例的演练，提高二维图形绘制和编辑的实战能力。
04
三维建模入门与实体编辑技巧
三维坐标系理解和应用
世界坐标系（WCS）与用户坐标系（UCS）概念及区别
坐标系在三维建模中的重要作用
UCS的创建、保存、恢复与删除操作
矩形工具
用于绘制矩形，可指定两个对角点，也可通过输入长度和宽度绘制。
多边形工具
用于绘制正多边形，可指定中心点、边长和边数，也可通过指定多边形的顶点绘制。
辅助绘图功能应用
对象捕捉启用对象捕捉功能，以便在绘图过程中精确捕捉到图形元素的特定点，如端点、
中点、交点等。对象追踪
启用对象追踪功能，以便在绘制图形元素时自动追踪到其他图形元素的轮
提供常用命令的快捷方式，如新建、打开、保存、打印等。
03
绘图区域
04 用于显示和编辑图形的主要区
域。
命令行窗口
05 显示命令提示和输入命令的区
域。
状态栏
06 显示当前光标位置、绘图模式、
图层等信息。
绘图环境设置与图层管理
设置绘图单位
选择合适的绘图单位，如毫米、厘米、英寸等。
图层创建与管理
创建多个图层以组织不同类型的图形元素，并设置图层的颜色、线型、线宽等属性。
渲染输出
选择合适的渲染器，设置输出参数如分辨率、格式等，进行渲染输出。可以得到静态的图片或动态的视频文件。
动画制作
利用CAD软件的动画功能，可以制作产品的运动仿真、爆炸视图等动画效果。通过设置关键帧、添加动画效果等步骤，可以制作出具有吸引力的动画演示。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

法绘制组成蜗轮减速器的各零件的零件
图，如图6-3～图6-7所示，分别为箱盖
、蜗轮、蜗杆、透盖和盖零件图。
刘海燕
图6-3刘箱海燕盖
图6-4 蜗轮
刘海燕
6-5
图蜗杆
刘海燕
6-6
图透盖
刘海燕
6-7
图盖
刘海燕
在绘制零件图时，需要注意以下问题
。
» ① 尺寸标注
由于装配图中的尺寸标注要求
刘海燕
图6-22 螺栓M10 图6-23 螺刘栓海M燕12
图6-24 箱盖
刘海燕
图6-刘25海透燕盖
» ② 剖面线的绘制
在装配图中，两相邻零件的剖面线方向应相反，或方向相同而间隔不等，因此，在将零件图图块拼绘为装配图后，剖面线必须符合国际标准中的这一规定。如果有的零件图块中剖面线的方向难以确定，则可以先不绘制出剖面线，待拼绘完装配图后，再按要求补绘出剖面线。
制装配图的一般方法及步骤。
刘海燕
6.1 装配图分析 6.2 装配图的一般绘制过程 6.3 装配图的绘制方法及绘图实例
刘海燕
6.1 装配图分析
装配图是表达机器或部件的图
样，是安装、调试、操作和检修机器
或部件的重要技术文件，装配图主要
表示机器或部件的结构形状、装配关
系、工作原理和技术要求。
刘海燕
6.1.1 装配图的内容
刘海燕
6.2 装配图的一般绘制过程
装配图的绘制过程基本与绘制
零件图相似，同时又有其自身的特点。
装配图的一般绘制步骤如下。
（1）建立装配图模板。
（2）绘制装配图。
（3）对装配图进行尺寸标注。
刘海燕
（4）编写零、部件序号。用快速引线标注命令QLEADER绘制序号指引线及注写序号。
（5）绘制并填写标题栏、明细栏及技术要求。
一幅完整的装配图，应包括下列内容。
1．一组视图 2．必要的尺寸 3．技术要求 4．零部件序号、明细栏和标题栏
刘海燕
6.1.2 装配图的规定画法及特殊表达方法
零件图中表达的各种方法，例
如，视图、剖视图，断面图以及局部放
大图等，均适用于装配图，此外，由于
装配图主要用于表达机器或部件的工作
原理和装配、连接关系，以及主要零件
（6）保存图形文件。
刘海燕
6.3 装配图的绘制方法及绘图实例
利用AutoCAD绘制装配图可以
采用的主要方法有：零件图块插入法，
零件图形文件插入法，根据零件图直接
绘制和利用设计中心拼画装配图等。下
面将结合图6-2所示的蜗轮减速器装配图
的具体绘制过程，分速海燕器装配图
第6章装配图的绘制
在机械工程中，一台机器或一个部
件都是由若干个零件按一定的装配关系和技术
要求装配起来的，而表示机器或部件的图样就
是装配图。通过前一章的学习，读者已经了解
了零件图的绘制方法，本章首先介绍绘制装配
图的基本知识，然后通过一个蜗轮减速器装配
图的绘制实例，详细阐述用AutoCAD 2004绘
刘海燕
6.3.2 零件图块插入法
用零件图块插入法绘制装配图，就是将组成部件或机器的各个零件的图形先创建为图块，然后在按零件间的相对位置关系，将零件图块逐个插入，拼绘成装配图的一种方法。下面是用该方法绘制齿轮泵装配图的具体步骤。
刘海燕
1．创建零件图块
– （1）绘制零件图
用第5章学过的绘制零件图的方
刘海燕
– （2）创建零件图块
将绘制完成的零件图，用创建块命令 WBLOCK定义为图块，供以后拼绘装配图时调用。具体操作步骤如下。
① 打开绘制的零件图，并将尺寸图层及剖面线图层关闭。
刘海燕
② 如果零件图的视图选择及表
达方法有与装配图不一致的地方，则需
要对绘制的零件图进行编辑修改，使其
与装配图保持一致，如图6-26和图6-27
的结构形状，因此，与零件图相比，装
配图还有一些规定画法及特殊表达方法
，了解这些规定和内容，是绘制装配图
的前提。
刘海燕
6.1.3 装配图中零、部件序号的编写
为了便于读图、图样管理及生
产准备工作，装配图中所有零、部件都
必须编写序号。同一装配图中相同零、
部件只编写一个序号，其相关信息应填
写在标题栏上方的明细栏中。
所示。
刘海燕
6-26
A-A
图箱盖剖视
刘海燕
图6-27 盖
刘海燕
③ 用创建块命令WBLOCK，依次将零件图形定义成块。
为了保证零件图块拼绘成装配图后各零件之间的相对位置和装配关系，在创建零件图块时，一定要选择好插入基点。为了便于将零件图块拼绘成装配图，一个零件的一组视图可以根据需要分别创建为多个图块，在如图6-9所示的透盖零件图中，主、左视图就可创建为两个图块。
刘海燕
» ③ 螺纹的绘制
如果零件图中有内螺纹或外螺纹，则拼绘装配图时还要加入对螺纹连接部分的处理。由于国标对螺纹连接的规定画法与单个螺纹画法不同，表示螺纹大、小径的粗、细线均将发生变化，剖面线也要重绘。因此，为了绘图简便，零件图中的内螺纹及相关剖面线可暂不绘制，待拼绘成装配图后，在按螺纹连接的规定画法将其补画出来即可。
刘海燕
6-10
图吊环螺钉
刘海燕
图6-11 箱体
刘海燕
6-12
图垫圈
刘海燕
图6-13 轴
刘海燕
图6-14 蜗杆
刘海燕
图6-15 端盖
图6-16 滚动轴承7206 图6-17 滚动轴承7207 图6-18 销6*25 刘海燕
图6-19 油塞
图6-20 垫片图6-21 螺钉M10*20
6.3.1 直接绘制装配图
对于一些比较简单的装配图，可以直接利用 AutoCAD 的二维绘图及编辑命令，按照手工绘制装配图的绘图步骤将其绘制出来，与零件图的绘制方法一模一样。在绘制过程中，要充分利用“对象捕捉”及“正交”等绘图辅助工具以提高绘图的准确性，并通过对象追踪和构造线XLINE来保证视图之间的投影关系。这种绘制方法不适于绘制如图6-2所示的复杂的图形。因此，这种方法在绘制装配图时很少用到。
与零件图不同，因此，如果只是为了拼
绘装配图，则可以只绘制出图形，而不
必标注尺寸，如图6-8～图6-23所示；如
果既要求绘制出装配图，又要求绘制出
零件图，则可以先把完整的零件图绘制
出并存盘，然后再将尺寸层关闭，进而
创建用于拼绘装配图的图块，如图6-24 和图6-25所示。刘海燕
6-9
图透盖
