剪力墙结构计算

剪力墙结构的计算方法
对单榀平面剪力墙结构进行内力与位移计算的方法很多，有电算方法，也有手算方法。

在把空间结构平面化后，剪力墙结构的受力便成为一个平面应力问题，因此可以用相应的有限元法进行分析计算。

从理论上讲，由于有限元网格划分的灵活性，电算法可以对任意立面形状、任意开洞情况的剪力墙进行足够精确的分析与计算，因而具有较大的适用性。

但电算方法受到计算设备或计算费用的限制，所以，工程上亦常常采用手算的方法对剪力墙结构进行分析。

手算的方法往往基于一系列的简化假定，，因此在应用时应注意实际结构的受力及变形特性，宜尽量与简化假定相吻合，以保证简化计算方法的精确性。

目前在剪力墙结构计算中，常用的手算方法一般有以下三类：第一类是材料力学方法，适用于整截面剪力墙或整体小开口剪力墙；第二类是连续化方法，适用于联肢剪力墙（双肢剪力墙或多肢剪力墙）；第三类是D值法，适用于壁式框架。

第 1 页共1 页。

剪力墙模板计算公式剪力墙模板计算公式1. 引言剪力墙是一种承受水平荷载并将其转化为剪力力量的结构元素。

在某些结构设计中，剪力墙可以提供良好的抗震能力和结构稳定性。

本将详细介绍剪力墙的计算方法及相应公式。

2. 剪力墙的基本原理剪力墙的作用是通过它的刚度和强度来吸收和分散水平荷载，并将其传递到地基。

它通常由混凝土墙体构成，可以分为等厚墙、不等厚墙和空心墙。

剪力墙的设计要满足强度、刚度和变形性能的要求。

3. 剪力墙计算公式3.1 剪力墙的强度计算公式剪力墙的强度计算可以使用以下公式：V = f * b * h其中，V为剪力墙的强度（N），f为混凝土的抗剪强度（N/m ²），b为剪力墙的宽度（m），h为剪力墙的高度（m）。

3.2 剪力墙的刚度计算公式剪力墙的刚度计算可以使用以下公式：K = E * I / L其中，K为剪力墙的刚度（N/m），E为剪力墙的弹性模量（N/m ²），I为剪力墙的截面惯性矩（m^4），L为剪力墙的长度（m）。

4. 剪力墙的设计参数4.1 剪力墙的材料参数剪力墙的设计需要考虑墙体材料的强度和弹性模量。

根据具体设计要求，选择适当的混凝土强度等级和钢筋配筋。

4.2 剪力墙的尺寸参数剪力墙的尺寸参数包括墙体厚度、墙体高度和墙体宽度。

根据设计要求和荷载情况，确定合适的剪力墙尺寸。

5. 剪力墙设计流程5.1 采集设计资料采集相关土地使用规划、结构设计要求、荷载标准等设计资料。

5.2 确定剪力墙布置及尺寸根据设计要求及荷载情况，确定剪力墙的布置及尺寸，包括墙体厚度、高度和宽度。

5.3 计算剪力墙的强度和刚度根据剪力墙的尺寸参数和材料参数，应用剪力墙的强度和刚度计算公式，计算剪力墙的强度和刚度。

5.4 检查设计的合理性对计算结果进行检查，确保设计的合理性，包括强度、刚度和变形性能。

5.5 编制设计图纸及说明书编制剪力墙的设计图纸及说明书，包括施工图、构造图、配筋图等。

6. 附件：本所涉及的附件如下：- 剪力墙设计计算表格- 剪力墙示意图- 剪力墙验算结果表7. 法律名词及注释：本所涉及的法律名词及注释如下：- 混凝土抗剪强度：指混凝土在受到剪力作用时反抗剪切破坏的能力。

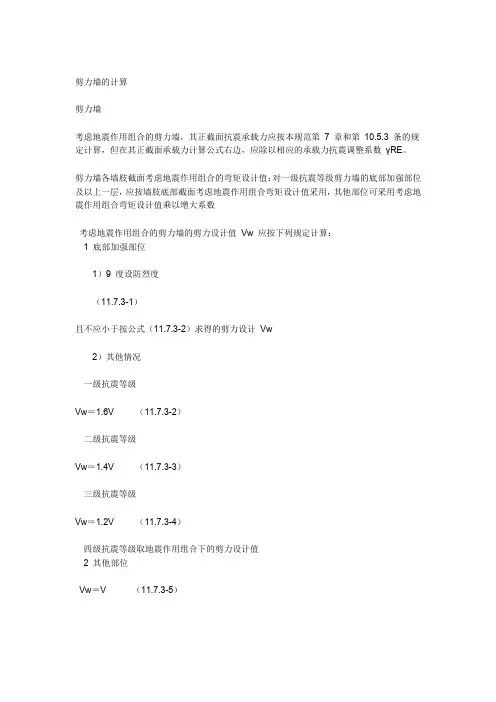

剪力墙的计算剪力墙考虑地震作用组合的剪力墙，其正截面抗震承载力应按本规范第7 章和第10.5.3 条的规定计算，但在其正截面承载力计算公式右边，应除以相应的承载力抗震调整系数γRE。

剪力墙各墙肢截面考虑地震作用组合的弯矩设计值：对一级抗震等级剪力墙的底部加强部位及以上一层，应按墙肢底部截面考虑地震作用组合弯矩设计值采用，其他部位可采用考虑地震作用组合弯矩设计值乘以增大系数考虑地震作用组合的剪力墙的剪力设计值Vw 应按下列规定计算：1 底部加强部位1）9 度设防烈度（11.7.3-1）且不应小于按公式（11.7.3-2）求得的剪力设计Vw2）其他情况一级抗震等级Vw＝1.6V （11.7.3-2）二级抗震等级Vw＝1.4V （11.7.3-3）三级抗震等级Vw＝1.2V （11.7.3-4）四级抗震等级取地震作用组合下的剪力设计值2 其他部位Vw＝V （11.7.3-5）式中Mwua———剪力墙底部截面按实配钢筋截面面积、材料强度标准值且考虑承载力抗震调整系数计算的正截面抗震受弯承载力所对应的弯矩值；有翼墙时应计入墙两侧各一倍翼墙厚度范围内的纵向钢筋；M———考虑地震作用组合的剪力墙底部截面的弯矩设计值；V———考虑地震作用组合的剪力墙的剪力设计值。

公式（11.7.3-1）中，Mwua 值可按本规范第7.3.6 条的规定，采用本规范第11.4.4 条有关计算框架柱端Mcua 值的相同方法确定，但其γRE 值应取剪力墙的正截面承载力抗震调整系数。

11.7.4 考虑地震作用组合的剪力墙的受剪截面应符合下列条件：当剪跨比λ＞2.5 时（11.7.4-1）当剪跨比λ≤2.5 时（11.7.4-2）11.7.5 考虑地震作组合的剪力墙在偏心受压时的斜截面抗震受剪承载力，应符合下列规定：（11.7.5）式中N———考虑地震作用组合的剪力墙轴向压力设计值中的较小值；当N＞0.2fcbh 时，取N＝0.2fcbh；λ———计算截面处的剪跨比λ＝M/（Vh0）；当λ＜1.5 时，取λ＝1.5；当λ＞2.2 时，取λ＝2.2；此处，M 为与剪力设计值V 对应的弯矩设计值；当计算截面与墙底之间的距离小于h0/2 时，λ 应按距墙底h0/2 处的弯矩设计值与剪力设计值计算。

写出框架——剪力墙结构刚度特征值λ的计算公式并解释公
式中各符号的含义。

λ对结
摘要：
一、剪力墙结构刚度特征值λ的计算公式
二、公式中各符号的含义解释
三、λ在对剪力墙结构的重要性
正文：
一、剪力墙结构刚度特征值λ的计算公式
在建筑结构工程中，剪力墙结构是一种常见的抗侧力结构。

为了评估其抗震性能，我们需要计算其刚度特征值λ。

剪力墙结构刚度特征值λ的计算公式如下：
λ= Fc / (πD)
其中，Fc表示剪力墙结构的截面弯矩承载力，D表示剪力墙的深度。

二、公式中各符号的含义解释
1.λ：剪力墙结构刚度特征值，用于衡量剪力墙的刚度性能。

2.Fc：剪力墙结构的截面弯矩承载力，是指剪力墙在受到弯矩作用时的最大承载力。

3.π：圆周率，约等于3.14。

4.D：剪力墙的深度，是指从剪力墙的地面到顶部的高度。

三、λ在对剪力墙结构的重要性
1.设计依据：λ值是剪力墙结构设计的重要依据，可以直接影响到结构的
稳定性和抗震性能。

2.结构优化：通过调整剪力墙的尺寸和材料，可以优化剪力墙结构的λ值，从而提高其抗震性能。

3.施工监控：在施工过程中，对λ值的监控可以确保剪力墙结构的施工质量和安全。

4.评估抗震性能：λ值可以用于评估剪力墙结构在地震作用下的抗震性能，为地震区的建筑提供安全性评估。

综上所述，剪力墙结构刚度特征值λ的计算公式及其含义解释，对于理解和评估剪力墙结构的抗震性能具有重要意义。

剪⼒墙结构设计计算要点和实例剪⼒墙计算第5章剪⼒墙结构设计本章主要内容：5.1概述结构布置剪⼒墙的分类剪⼒墙的分析⽅法5.2整体剪⼒墙和整体⼩开⼝剪⼒墙的计算整体剪⼒墙的计算整体⼩开⼝剪⼒墙的计算5.3联肢剪⼒墙的计算双肢剪⼒墙的计算多肢墙的计算5.4壁式框架的计算计算简图内⼒计算位移的计算5.5剪⼒墙结构的分类按整体参数分类按剪⼒墙墙肢惯性矩的⽐值剪⼒墙类别的判定5.6剪⼒墙截⾯的设计墙肢正截⾯抗弯承载⼒墙肢斜截⾯抗剪承载⼒施⼯缝的抗滑移验算5.7剪⼒墙轴压⽐限制及边缘构建配筋要求5.8短肢剪⼒墙的设计要求5.9剪⼒墙设计构造要求5.10连梁截⾯设计及配筋构造连梁的配筋计算连梁的配筋构造5.1概述⼀、概述1、利⽤建筑物的墙体作为竖向承重和抵抗侧⼒的结构，称为剪⼒墙结构体系。

墙体同时也作为维护及房间分隔构件。

2、剪⼒墙的间距受楼板构件跨度的限制，⼀般为3～8m。

因⽽剪⼒墙结构适⽤于要求⼩房间的住宅、旅馆等建筑，此时可省去⼤量砌筑填充墙的⼯序及材料，如果采⽤滑升模板及⼤模板等先进的施⼯⽅法，施⼯速度很快。

3、剪⼒墙沿竖向应贯通建筑物全⾼，墙厚在⾼度⽅向可以逐步减少，但要注意避免突然减少很多。

剪⼒墙厚度不应⼩于楼层⾼度的1/25及160mm。

4、现浇钢筋混凝⼟剪⼒墙结构的整体性好，刚度⼤，在⽔平⼒作⽤下侧向变形很⼩。

墙体截⾯⾯积⼤，承载⼒要求也⽐较容易满⾜,剪⼒墙的抗震性能也较好。

因此，它适宜于建造⾼层建筑，在10～50层范围内都适⽤，⽬前我国10～30层的⾼层公寓式住宅⼤多采⽤这种体系。

5、剪⼒墙结构的缺点和局限性也是很明显的，主要是剪⼒墙间距太⼩，平⾯布置不灵活，不适应于建造公共建筑，结构⾃重较⼤。

6、为了减轻⾃重和充分利⽤剪⼒墙的承载⼒和刚度，剪⼒墙的间距要尽可能做⼤些，如做成6m左右。

7、剪⼒墙上常因开门开窗、穿越管线⽽需要开有洞⼝，这时应尽量使洞⼝上下对齐、布置规则，洞与洞之间、洞到墙边的距离不能太⼩。

剪力墙工程量计算剪力墙是指位于建筑结构中的一种抗侧力结构。

在建筑设计和施工中，需要进行剪力墙工程量的计算。

下面将介绍剪力墙工程量计算的基本方法和步骤。

1.剪力墙的尺寸测量：首先需要对剪力墙的尺寸进行测量，包括墙的厚度、高度以及长度。

尺寸的测量应准确无误，以保证后续计算的准确性。

2.剪力墙的材料计算：根据设计要求，确定剪力墙的材料种类和数量。

常见的剪力墙材料包括混凝土、钢筋等。

根据所选材料的特性和规格，计算所需材料的数量，并考虑一定的浪费因素。

3.剪力墙的体积计算：通过对剪力墙尺寸的测量，可以计算出剪力墙的体积。

剪力墙的体积是指剪力墙所占据的空间体积，可通过将剪力墙分为若干个立方体或长方体进行逐个计算得出。

4.剪力墙的面积计算：通过对剪力墙的尺寸测量，可以计算出剪力墙的面积。

剪力墙的面积是指剪力墙表面的总面积，可通过将剪力墙分为若干个平面进行逐个计算得出。

5.剪力墙的钢筋计算：剪力墙中的钢筋是为了增强其承载能力和抗震能力而设置的。

根据设计要求，计算所需钢筋的数量和长度。

钢筋的计算需要考虑墙体的强度和钢筋的布置方式，以保证墙体在受力时能够承受足够的荷载。

6.剪力墙的混凝土计算：剪力墙的混凝土是指剪力墙中填充的混凝土，用于增加墙体的稳定性和抗震能力。

根据设计要求，计算所需混凝土的体积和配比，以保证墙体的强度和稳定性。

7.剪力墙的施工成本计算：根据以上计算的结果，可以计算出剪力墙的施工成本。

包括材料的采购成本、人工的费用、机械设备的使用费用等。

施工成本的计算需要考虑所有的因素，并进行全面的综合评估。

总结：剪力墙工程量的计算是建筑设计和施工中重要的一环。

通过合理的计算方法和准确的数据，可以保证剪力墙的质量和安全性，为建筑的稳定性和抗震性提供保障。

在进行剪力墙工程量计算时，需要严格按照设计要求和相关规范进行，以确保计算结果的准确性和可靠性。

1.施工缝验算超限2.高层建筑施工缝验算能不通过怎样处理在高层建筑物中，由于功能和造型的需要，往往把高层主楼与低层裙房连在一起，裙房包围了主楼的大部分。

从传统的结构观点看，希望将高层与裙房脱开，这就需要设变形缝；但从建筑要求看又不希望设缝。

因为设缝会出现双梁、双柱甚至双墙，使平面布局受局限，并因此增加造价。

在高层建筑设计中因功能需要把主楼与裙房连成整体并不允许设置沉降缝，此时为减少高层主楼与低层裙房之间因不均匀沉降引起的结构内力，或大面积浇筑混凝土引起的温度应力，在不增加造价和加大施工成本的情况下，采用施工后浇带是行之有效的方法。

在主楼与裙房之间用后浇带隔开，使其各自形成独立单体，既能在施工期间各自沉降，把主沉降差所引起的内力释放掉，同时也避免了同一楼层大面积混凝土浇筑引起的温度应力，然后用后浇带连成整体以满足建筑使用功能的要求。

施工后浇带的设置不仅是设计人员要认真处理的问题，而且也是施工人员精心施工的问题。

施工后浇带分为沉降后浇带、伸缩后浇带和温度后浇带，分别用于解决高层主楼与低层裙房间差异沉降、钢筋混凝土收缩变形以及温度应力等问题。

这种后浇带一般具有多种变形缝的功能，设计时应考虑以—种功能为主，其他功能为辅。

施工后浇带是整个建筑物包括基础及主体结构施工中的预留缝，待主体结构完成，将后浇带混凝土补齐后，这种“缝”即不存在，既在整个结构施工中解决了高层主楼与低居裙房的差异沉降，又达到了不设永久变形缝的目的。

一般高层主楼与低层裙房的基础同时施工，这样回填土后场地平整，便于上部结构施工。

对于上部结构，无论是高层主楼与低层裙房同时施工，还是先施工高层，后施工低层，同样要按施工图要求预留施工后浇带。

对高层主楼与低层裙房连接的基础梁、上部结构的梁和板，要预留出施工后浇带，待主楼与裙房主体完工后(有条件时再推迟一些时间)，再用同等强度等级的微膨胀混凝土将它封闭起来，使两侧基础梁、上部结构的梁和板连接成一个整体。
