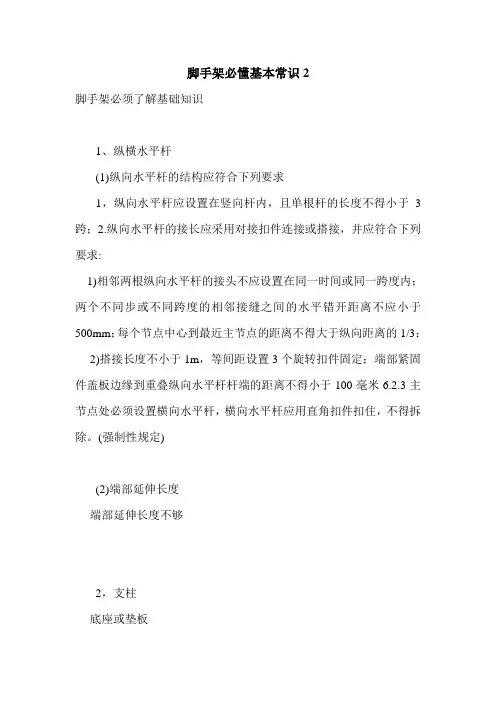

脚手架必懂基本常识2脚手架必须了解基础知识1、纵横水平杆(1)纵向水平杆的结构应符合下列要求1，纵向水平杆应设置在竖向杆内，且单根杆的长度不得小于3跨；2.纵向水平杆的接长应采用对接扣件连接或搭接，并应符合下列要求:1)相邻两根纵向水平杆的接头不应设置在同一时间或同一跨度内；两个不同步或不同跨度的相邻接缝之间的水平错开距离不应小于500mm；每个节点中心到最近主节点的距离不得大于纵向距离的1/3；2)搭接长度不小于1m，等间距设置3个旋转扣件固定；端部紧固件盖板边缘到重叠纵向水平杆杆端的距离不得小于100毫米6.2.3主节点处必须设置横向水平杆，横向水平杆应用直角扣件扣住，不得拆除。
(强制性规定)(2)端部延伸长度端部延伸长度不够2，支柱底座或垫板(150 * 150 * 8mm钢垫板)单个和(1)单排、双排和满堂脚手架的立杆接长除顶步外，其余各层的每一步接头必须采用对接扣件连接(强制性规定)(外部脚手架一般不违反本规定，但在模板支架顶部有违反本规定的情况)(2)脚手架立柱的对接和安装应符合以下要求:1 .当立杆采用对接接长时，立杆的对接扣件应错开，相邻两根立杆的接头不应同步设置，同一根立杆的两个接头在高度方向上的错开距离不应小于500mm每个节点中心到主节点的距离不应大于步距的1/3；2、当立杆采用搭接长度时，搭接长度不应小于1m，并应采用不小于2个旋转扣件固定端部紧固件盖板边缘到杆端的距离不得小于100毫米接地点正确接头位置不正确3、扫地杆(1)脚手架必须配备纵向和横向扫地杆纵向扫地杆用直角扣件固定在距钢管底部不超过200毫米的立杆上。
水平扫地杆应用直角紧固件固定在纵向扫地杆正下方的垂直杆上。
错误做法:水平清扫杆高于垂直清扫杆正确设置扫地杆的位置:(2)当脚手架立杆的基础不在同一高度时，该高度的垂直扫地杆必须向下延伸两跨并与立杆固定，高度差不应大于1m边坡上方的立杆轴线到边坡的距离不应小于500mm(图6.3.3)(强制性条文正文)错误做法:脚手架杆顶栏杆应高出女儿墙上端1米，高出檐口上端1.5米4、连墙件(a)脚手架连墙件设置位置、数量应根据特殊施工方情况确定除本规范的计算要求外，脚手架墙连接件的数量也应符合表6.4.2的规定方案中设置墙体连接部位的要求:建筑高度小于5米；如果外脚手架的高度小于50米，则每层应设置三跨；50米以上按每层两跨设置；100米以上按每层交叉设置(注:当楼层高度大于5m时，要求按每层两跨设置50米以下，每层一跨设置50米以上)(2)连墙件的布置应满足以下要求:1靠近主节点设置，距主节点的距离不大于300mm 2。
脚手架模板支架安全施工技术知识培训脚手架模板支架是建筑施工中常用的临时支撑结构，它承载着建筑物的自重和工程施工荷载，所以在搭建和拆除脚手架模板支架的过程中，安全施工至关重要。
本文将介绍脚手架模板支架的安全施工技术知识，以提高工人的安全意识和操作技能。
一、脚手架模板支架的基本概念和分类1. 基本概念：脚手架模板支架是指为了便于施工人员操作，在建筑物外部或内部搭建的临时支撑平台结构。
2. 分类：- 按用途分类：外脚手架、内脚手架、悬挑脚手架、搭板脚手架等。
- 按结构形式分类：扣件式脚手架、钢管脚手架、悬臂悬挑脚手架、门式脚手架等。
二、脚手架模板支架的特点和构造要求1. 特点：- 临时性：脚手架模板支架是为了施工需要而搭建的，工程完工后需要及时拆除。
- 可拆装性：脚手架模板支架需要能够方便地拆卸和安装。
- 稳定性：脚手架模板支架需要稳定可靠，能够承受工程施工荷载。
- 安全性：脚手架模板支架需要具备良好的安全性能，防止工人在操作过程中发生事故。
2. 构造要求：- 承载能力：脚手架模板支架需要能够承受建筑物的自重和工程施工荷载。
- 稳定性：脚手架模板支架需要具备稳定性，能够抵抗外部风力和动力作用的影响。
- 连接固定：脚手架模板支架的连接和固定需要可靠，防止松动或倒塌。
- 防护措施：脚手架模板支架需要设置防护栏杆和安全网，保护工人的安全。
三、脚手架模板支架的搭建和拆除步骤1. 搭建步骤：- 施工准备：确定施工地点、施工高度和搭建方案。
- 地基处理：清理施工地点的杂物和障碍物，并进行地基处理。
- 支撑安装：搭设支撑物，例如立杆和水平杆。
- 主体架设：根据搭建方案，将立杆和水平杆连接起来，形成脚手架的主体结构。
- 安全设施：设置防护栏杆和安全网。
- 验收：确保脚手架搭建符合安全要求，并进行验收。
2. 拆除步骤：- 施工准备：确定拆除方案和拆除顺序。
- 临时支撑：在拆除过程中，设置临时支撑措施保证安全。
- 基础拆除：先拆除与地基相连的支撑杆件。

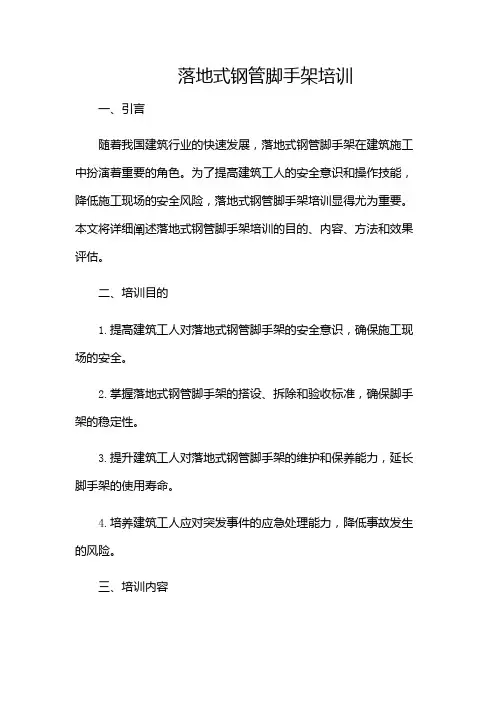

落地式钢管脚手架培训一、引言随着我国建筑行业的快速发展，落地式钢管脚手架在建筑施工中扮演着重要的角色。
为了提高建筑工人的安全意识和操作技能，降低施工现场的安全风险，落地式钢管脚手架培训显得尤为重要。
本文将详细阐述落地式钢管脚手架培训的目的、内容、方法和效果评估。
二、培训目的1.提高建筑工人对落地式钢管脚手架的安全意识，确保施工现场的安全。
2.掌握落地式钢管脚手架的搭设、拆除和验收标准，确保脚手架的稳定性。
3.提升建筑工人对落地式钢管脚手架的维护和保养能力，延长脚手架的使用寿命。
4.培养建筑工人应对突发事件的应急处理能力，降低事故发生的风险。
三、培训内容1.落地式钢管脚手架的基本知识：介绍脚手架的组成、分类、用途和性能。
2.脚手架搭设前的准备工作：讲解脚手架搭设所需的材料、设备和工具，以及搭设前的检查和验收流程。
3.落地式钢管脚手架的搭设方法：详细讲解脚手架的搭设步骤、注意事项和搭设过程中的安全防护措施。
4.落地式钢管脚手架的拆除方法：介绍脚手架拆除的顺序、方法和安全措施。
5.落地式钢管脚手架的验收标准：讲解脚手架验收的标准、流程和验收合格的要求。
6.落地式钢管脚手架的维护和保养：介绍脚手架的日常维护、定期检查和保养方法。
7.落地式钢管脚手架的应急处理：讲解脚手架在使用过程中可能出现的突发事件及应对措施。
四、培训方法1.理论培训：通过PPT、视频等形式，对建筑工人进行系统的理论知识培训。
2.实操演练：组织建筑工人在模拟施工现场进行脚手架的搭设、拆除和验收等实操训练。
3.案例分析：分析脚手架事故案例，让建筑工人了解事故原因、防范措施和应急处理方法。
4.互动交流：鼓励建筑工人提问、分享经验和心得，提高培训效果。
五、效果评估1.考试：对参训人员进行理论知识和实操技能的考试，检验培训成果。
2.问卷调查：收集参训人员对培训内容、方法和效果的满意度，不断优化培训方案。
3.跟踪观察：在实际施工现场观察参训人员对落地式钢管脚手架的操作情况，评估培训效果。
脚手架基础知识脚手架是建筑工程施工中不可缺少的重要临时设施，是为保障高处作业安全、顺利进行施工而搭设的工作平台或者运输通道。
在结构、装修以及设备管道安装等工程的施工中，都需要按照相关操作要求搭设脚手架。
因此，在建筑施工中，脚手架工程占有特别重要的地位。
一、脚手架的种类脚手架可以按照使用的材料、用途、结构形式以及与建筑物的位置关系等划分为多种类型。
1.按所用材料分类按照所用材料可以分为木脚手架、竹脚手架和钢管脚手架。
在钢管脚手架中又有扣件式脚手架、碗扣式脚手架、门式脚手架、承插式脚手架等。
2.按用途分类按照用途可以分为结构脚手架、装修脚手架、安装脚手架、修缮脚手架和支承脚手架等。
3.按结构形式分类按照结构形式可以分为杆件组合式脚手架、框架组合式脚手架、格构组合式脚手架和台架等。
4.按搭设位置分类按照搭设位置可以分为外脚手架和内脚手架。
凡是搭设在建筑物外围的脚手架，统称为外脚手架。
凡是搭设在建筑物内部的脚手架，统称为内脚手架。
外脚手架按照其搭设方法的不同可以分为以下几种：(1)落地式脚手架。
从地面搭起，建筑物有多高，脚手架也要搭设多高。
这种脚手架对外墙砌筑、墙面质量控制起到很大作用，但需要大量脚手架材料，搭设费工费时。
建筑物越高，脚手架的稳定性越差，所以高层建筑物的落地式脚手架要采取相应的稳固措施。
(2)挂脚手架。
挂靠在墙上或柱上的脚手架，随工程的进展上下移挂。
(3)吊脚手架。
从屋面或楼板上悬吊下来，利用起重机具逐步提升或下降。
(4)挑脚手架。
从墙上向外挑出的脚手架。
后三种脚手架主要用于墙面装修施工，都是装修脚手架。
内脚手架搭设在楼层内，可以随楼层建高而搬移。
工人在室内操作安全可靠，脚手架的构造也比较简单，用料少，轻便，能多次重复使用。
二、脚手架的作用与要求脚手架是建筑施工作业中必不可少的设施，缺少它就难以进行正常施工作业以及确保施工安全、工程质量和施工进度，此外，脚手架工程又占用着企业的大量流动资金，是企业经济管理工作中的重要环节之一。

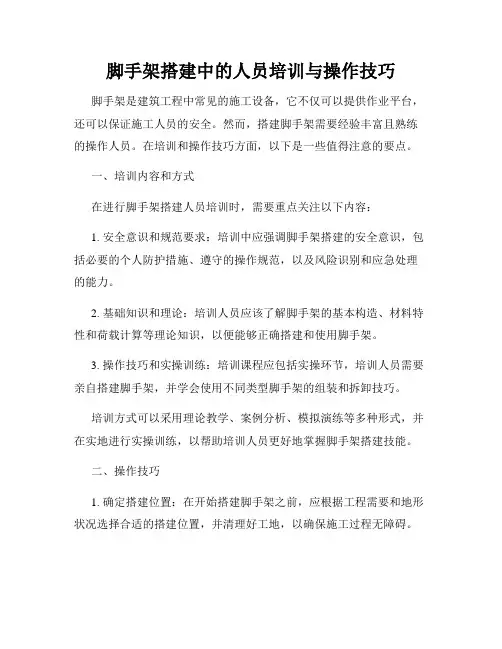

脚手架搭建中的人员培训与操作技巧脚手架是建筑工程中常见的施工设备，它不仅可以提供作业平台，还可以保证施工人员的安全。
然而，搭建脚手架需要经验丰富且熟练的操作人员。
在培训和操作技巧方面，以下是一些值得注意的要点。
一、培训内容和方式在进行脚手架搭建人员培训时，需要重点关注以下内容：1. 安全意识和规范要求：培训中应强调脚手架搭建的安全意识，包括必要的个人防护措施、遵守的操作规范，以及风险识别和应急处理的能力。
2. 基础知识和理论：培训人员应该了解脚手架的基本构造、材料特性和荷载计算等理论知识，以便能够正确搭建和使用脚手架。
3. 操作技巧和实操训练：培训课程应包括实操环节，培训人员需要亲自搭建脚手架，并学会使用不同类型脚手架的组装和拆卸技巧。
培训方式可以采用理论教学、案例分析、模拟演练等多种形式，并在实地进行实操训练，以帮助培训人员更好地掌握脚手架搭建技能。
二、操作技巧1. 确定搭建位置：在开始搭建脚手架之前，应根据工程需要和地形状况选择合适的搭建位置，并清理好工地，以确保施工过程无障碍。
2. 脚手架分类与选择：根据具体工程需求选择合适的脚手架类型，包括扣件脚手架、钢管脚手架等。
确保所选脚手架符合规范要求，具备足够的承重能力。
3. 组装前检查：在搭建脚手架之前，应仔细检查脚手架的构件和配件，确保其完好无损，并清理干净以防止滑倒和松动的情况发生。
4. 搭建步骤：根据脚手架安装图纸和操作要求，按步骤进行搭建。
在进行组装时，要注意固定件的正确安装，并遵循从底部向上的顺序进行搭建。
5. 连接件安装和固定：在搭建脚手架时，连接件的安装和固定十分重要。
使用扳手或扭力扳手适当拧紧连接螺栓，确保脚手架结构牢固可靠。
6. 加强支撑和固定：对于高层脚手架，需要设置加强支撑，例如斜撑、斜杆等，以增加脚手架的稳定性和安全性。
7. 定期检查和维护：搭建好脚手架后，需要定期检查和维护，确保脚手架的稳定性和安全性。
如发现松动或损坏的部件，应及时更换或修复。
脚手架工程安全施工技术知识培训一、脚手架工程安全意识的培养脚手架工程作为建筑工程中常见的一种设施，其安全施工至关重要。
为了提高工人的安全意识，需要培养以下几点：1. 注意个人安全：工人在进行脚手架工作时，首先应关注自身的安全。
要时刻保持警惕，确保自己的操作安全，不贪图便捷而忽略安全。
2. 遵守规章制度：工人应熟悉脚手架工程的相关规章制度，包括搭建、使用、拆除等方面的规定。
严格按照规定操作，不私自更改。
3. 知识学习：工人应不断学习脚手架工程安全方面的知识，了解各种相关操作的技巧和注意事项。
通过培训和学习，提高自己的专业知识和技能。
二、脚手架工程安全施工技术1.脚手架搭建与固定技术(1) 原材料选择：选择适合施工需要的脚手架材料，确保质量符合规范要求。
(2) 基坑处理：施工前应对基坑进行处理，清除杂物，保持坑底平整。
(3) 基础施工：按照设计要求进行基础施工，确保脚手架的牢固。
(4) 脚手架搭设：按照搭设要求进行脚手架的搭建，梁板搭设应平整，扣件连接要牢固。
(5) 脚手架固定：脚手架搭建完成后，根据高度和风压等因素，采取固定措施，确保脚手架的稳定。
2. 脚手架使用技术(1) 上下脚手架的正确姿势：在上下脚手架时，应始终保持身体平衡，稳步踩脚手板。
(2) 防止物体坠落：在脚手架上作业时，应将工具和材料固定好，防止物体坠落造成伤害。
(3) 横向移动技巧：在需要移动脚手架时，应先解除固定措施，然后小心慢速移动，确保安全。
(4) 高空安全绳的正确使用：在高空作业时，应佩戴安全绳，正确使用安全绳扣，保证自身安全。
三、脚手架工程安全检查与维护1. 定期检查：对已搭设的脚手架进行定期检查，发现问题及时处理。
2. 稳定性检查：检查脚手架的稳定性，包括支撑和固定措施是否完好，是否存在松动等问题。
3. 运输检查：在搭设和拆除脚手架过程中，检查运输车辆的质量和车辆是否牢固。
4. 维护与保养：定期对脚手架进行保养，保持其良好的状态。
脚手架基础知识培训湖南东方建设股份有限公司
内容提纲
一、脚手架的类型
二、脚手架的组件和材料
三、脚手架常见错误
四、脚手架作业技术要求
五、脚手架作业安全管理
六、脚手架安全计算
1、按照与建筑物的位置关系划分：
1）外脚手架：外脚手架沿建筑物外围从地面搭起，既用于外墙砌筑，又可用于外装饰施工。
2）里脚手架：里脚手架搭设于建筑物内部，每砌完一层墙后，即将其转移到上一层楼面，进行新的一层砌体砌筑，它可用于内外墙的砌筑和室内装饰施工。
里脚手架用料少，但装拆频繁，故要求轻便灵活，装拆方便。
其结构型式有折叠式、支柱式和门架式等多种。
▐2、按照支承部位和支承方式划分：
1）落地式：搭设（支座）在地面、楼面、屋面或其他平台结构之上的脚手架。
2）悬挑式：采用悬挑方式支固的脚手架，其挑支方式又有以下3种。
架设于专用悬挑梁上；架设于专用悬挑三角桁架上；架设于由撑拉杆件组合的支挑结构上。
其支挑结构有斜撑式斜拉式拉撑式和顶固式等多种。
3）附着升降脚手架（简称“爬架”）：附着于工程结构依靠自身提升设备实现升降的悬空脚手架。
4）水平移动脚手架:带行走装置的脚手架或操作平台架。
附墙悬挂式、悬吊脚手架、整体式附着升降脚手架等
▐3、按其所用材料分为:木脚手架、竹脚手架和金属脚手架
▐4、按其结构方式分为:杆件组合式、框架组合式、格构件组合式、台架等
▐5、按杆件连接方式分为：承插式脚手架、扣接式脚手架、销栓式脚手架
▐6、按用途分为：操作脚手架（又分为结构脚手架、装修脚手架）、防护脚手架、承重—支撑脚手架
▐5）按设置形式分为：单排、双排、满堂脚手架等
单排脚手架定
义：
只有一排立杆，
横向水平杆的
一端搁置在墙
体上的脚手架。
双排脚手架定义：
由内外两排立杆和水平杆等构成的脚手架。
满堂脚手架定义：
在纵、横方向由不少于三排立杆并与水平杆、水平剪刀撑等构成的承力支架。
钢管扣件
钢管推荐使用
φ48.3×3.6，
每根质量不应
大于25.8kg
扣件螺栓在拧紧扭力达到65N.m时不发生破坏
门型脚手架脚手板竹脚手笆
竹竹串片
脚手板
单块脚手板质量不宜大于30kg,木脚手板不应小于50mm。
底座可调底座可调托撑
可调托撑：螺杆外径不得小于
36mm，支托板厚不小于5mm，支托板与螺杆焊接应牢固，焊缝高度不得小于6mm；可调托撑螺杆与螺母旋合长度不得小于5扣，螺母厚度不得小于30mm，可调托撑的受压承载力不应小于40kN。
水平杆（横向水平杆、纵向
水平杆）
垫板
横
向
斜
撑
与内、外立杆或水平杆斜交呈之字形的斜杆。
防护栏杆挡
脚
板
工作平台
在脚手架外侧面成对设置的交叉斜杆。
剪
刀
撑
扫
地
杆
扣件
▐1、立杆基础未夯实、未找平；
▐2、立杆未设置底座，底座下未设置垫板；
▐3、扫地杆设置高度不合理，未连续设置；
▐4、立杆、横杆间距过大；
▐5、缺剪刀撑、横向斜撑、抛撑等；
▐6、剪刀撑设置不合理，角度偏大，未连续设置等；▐7、缺少通道或通道不合格；
▐8、作业面缺挡脚板、缺护栏、护栏高度不合适；
▐9、脚手板未铺满、单跳板、探头跳，跳板未绑扎；▐10、作业面、通道杂物堆积；
▐11、搭设脚手架时，连墙件滞后搭设；
▐12、拆除脚手架时，连墙件先拆除；
▐13、使用期间（外粉作业时），擅自拆除连墙件。
▐14、脚手架材料不合格。
四、脚手架作业技术要求
▐（一）脚手架基础▐（二）扫地杆
▐（三）杆件间距
▐（四）水平杆
▐（五）连墙件及抛撑▐（六）剪刀撑及斜撑▐（七）斜道
▐（八）门洞▐（九）杆件连接
▐（十）脚手板铺设
▐（十一）脚手架搭设要求▐（十二）拆除要求
▐（十三）检查与验收。
