脚手架基础知识讲解

脚手架详解PPT课件•脚手架基本概念与分类•脚手架结构与组成部件•脚手架搭建与拆除流程•脚手架使用安全与检查维护目•脚手架在建筑施工中应用实例•总结与展望录01脚手架基本概念与分类脚手架定义及作用定义脚手架是为保证各施工过程顺利进行而搭设的工作平台。

作用按手部操作要求分类的脚手架，满足施工人员操作、堆放材料、运输等要求。

脚手架分类与特点分类按搭设的位置分为外脚手架、里脚手架；按材料不同可分为木脚手架、竹脚手架、钢管脚手架；按构造形式分为立杆式脚手架、桥式脚手架、门式脚手架、悬吊式脚手架、挂式脚手架、挑式脚手架、爬式脚手架。

特点不同类型的脚手架有不同的特点，如钢管脚手架具有装拆方便，承载力大，比较经济等优点。

适用范围及选型原则适用范围不同类型的脚手架适用于不同的工程类型和施工条件。

例如，扣件式钢管脚手架适用于各种高度和形状的建筑物和构筑物；碗扣式钢管脚手架适用于各种平面形状和尺寸的建筑物和构筑物；门式钢管脚手架适用于室内装饰和高度不大的外墙装修等。

选型原则在选择脚手架类型时，需要考虑工程类型、施工条件、荷载要求、使用期限等因素。

同时，还需要注意脚手架的安全性和稳定性，确保施工人员的安全。

02脚手架结构与组成部件脚手架的垂直支撑部分，负责承载整个结构的重量。

立杆横杆斜杆连接立杆的水平部件，提供横向稳定性。

斜向连接立杆的部件，增强脚手架的稳定性和抗风能力。

030201立杆、横杆、斜杆等构成连接件、固定件等辅助部件连接件用于连接立杆、横杆和斜杆的部件，如扣件、插销等，确保脚手架结构的稳固性。

固定件用于将脚手架固定在建筑物或其他结构上的部件，如锚固件、紧固件等，提高整体安全性。

踏板扶手安全网防护栏杆踏板、扶手等安全防护设施01020304供工人站立和行走的平台，需具备防滑、承载能力强等特点。

设置在脚手架外侧的防护设施，为工人提供额外的支撑和保护，防止跌落事故。

在脚手架下方张设的防护网，用于防止物体坠落伤人。

脚手架基本知识一、脚手架构造分横杆、立杆。

横杆又分大横杆，小横杆，大横杆平行于建筑面，计算模型按连续梁，最下面一层横杆也叫扫地杆；小横杆垂直于建筑面，计算模型按简支梁算，立杆由稳定性控制。

要计算刚度，验算稳定性。

二、外脚手架为何小横杆要设在大横杆下面?是的，我看过规范，南方因为一般铺毛竹片一般小横杆在下面，北方一般用竹挑片或者木挑板所以大横杆放在下面，按力的传递路线来看，将小横杆放在下面时力的速度传递得更快，而且小横杆按简支梁考虑设置，结构更安全，更稳固。

三、脚手架小横杆外露长度有硬性规定吗？可以外露长度是多少？有硬性规定，不超过500mm，且不小于100mm，见《建筑施工扣件式脚手架安全技术规范》四、脚手架结构技术要求（1）依脚手架结构要求本工程为框架结构，采有里外双排架使用，脚手架内侧立杆距墙200mm，竖立杆低于檐口为450mm，外立杆高于墙口1.2m，立杆排距1.2m，立杆纵距1.8m，大横杆步距1.8m，小横杆间距1.5m，立杆、大横杆均采用一字扣件对接，在搭设过程中立杆要搭设在大横杆的外侧，相邻两根杆件接头要相互错开一步且不小于500mm,各接头中心距主节点的距离不应大于步距的1/3。

立杆搭设要垂直，横杆搭设要水平，立杆搭设垂直度为1/400，全高不大于±50mm，大横杆搭设要水平，全长水平差不大于±20mm，立杆的纵距排距偏差不大于±20mm，小横杆外侧伸出架体的长度为140mm，小横杆偏离主节点的距离不应大于150cm，靠墙一侧的外伸长度不应大于500mm.距地面200mm处设扫地杆。

（2）架体与建筑物的拉结，架体高度每楼层用短钢管与楼层柱子拉结，并且用拉结杆里外脚手架与立杆或大横杆用扣件扣牢。

拉结点的设置为垂直高度不大于4米且层层拉接及水平间距不大于6米且每隔一混凝土柱设置一拉接点，设置时尽量靠近主节点，偏离主节点的距离不应大于30cm。

布设形式采用花排。

脚手架图文教程PPT课件•脚手架基本概念与分类•搭设前准备工作及安全要求•脚手架搭设步骤详解•脚手架使用过程中的注意事项目•常见问题分析与解决方法•图文结合实例展示录01脚手架基本概念与分类脚手架定义及作用脚手架定义脚手架是为了保证各施工过程顺利进行而搭设的工作平台，用于承载施工人员、施工材料和设备等。

脚手架作用提供安全、稳定的工作空间，确保施工人员在高空作业时的安全，提高施工效率和质量。

扣件式脚手架碗扣式脚手架悬挑式脚手架附着式升降脚手架脚手架主要类型介绍01020304由钢管和扣件组成，搭设灵活，承载能力强，适用于各种建筑结构和施工条件。

由碗扣、横杆和立杆组成，结构稳定，搭设速度快，适用于桥梁、隧道等大规模施工。

通过悬挑梁将脚手架荷载传递给建筑结构，适用于高层建筑外墙施工和装修。

附着在建筑结构上，通过升降设备实现升降功能，适用于高层建筑外立面施工。

选用原则与注意事项选用原则根据工程特点、施工条件、承载要求和经济性等因素综合考虑，选择适合的脚手架类型。

注意事项确保脚手架材料质量合格，搭设符合规范要求，使用过程中加强检查和维护，确保安全使用。

同时，要对施工人员进行安全教育和培训，提高他们的安全意识和操作技能。

在拆除脚手架时，应遵循从上到下、逐层拆除的原则，严禁抛掷杆件和扣件。

02搭设前准备工作及安全要求010204场地勘察与评估勘察现场地形、地貌及障碍物情况评估地面承载能力及稳定性确定搭设位置和高度，并考虑周边环境因素制定安全措施和应急预案03采购符合标准要求的脚手架材料和设备检查材料和设备的质量证明文件及合格证书对材料和设备进行外观检查，确保其完好无损按照规定进行验收，并记录验收结果01020304材料设备采购与验收标准组织专业搭设队伍，明确人员分工和职责确保搭设人员熟悉脚手架搭设流程和规范对搭设人员进行安全教育和技能培训强调安全意识，提高搭设人员的自我保护能力搭设队伍组织及培训要求03脚手架搭设步骤详解基础处理与排水设计基础处理确保脚手架搭设场地平整、坚实，无杂物和积水，必要时进行夯实或铺设垫板。

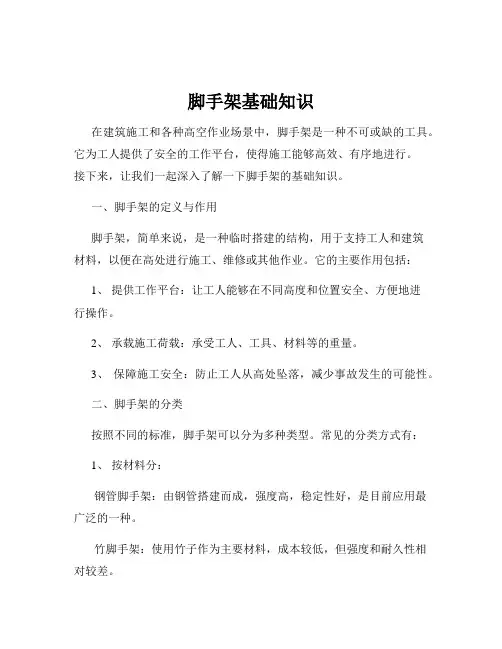

脚手架基础知识在建筑施工和各种高空作业场景中，脚手架是一种不可或缺的工具。

它为工人提供了安全的工作平台，使得施工能够高效、有序地进行。

接下来，让我们一起深入了解一下脚手架的基础知识。

一、脚手架的定义与作用脚手架，简单来说，是一种临时搭建的结构，用于支持工人和建筑材料，以便在高处进行施工、维修或其他作业。

它的主要作用包括：1、提供工作平台：让工人能够在不同高度和位置安全、方便地进行操作。

2、承载施工荷载：承受工人、工具、材料等的重量。

3、保障施工安全：防止工人从高处坠落，减少事故发生的可能性。

二、脚手架的分类按照不同的标准，脚手架可以分为多种类型。

常见的分类方式有：1、按材料分：钢管脚手架：由钢管搭建而成，强度高，稳定性好，是目前应用最广泛的一种。

竹脚手架：使用竹子作为主要材料，成本较低，但强度和耐久性相对较差。

木脚手架：以木材为主要构件，如今使用较少，因为木材容易受潮、腐烂。

2、按搭设位置分：外脚手架：搭设在建筑物外部，用于外墙施工。

里脚手架：搭建在建筑物内部，多用于室内装修等作业。

3、按构造形式分：多立杆式脚手架：由多根立杆组成，具有较高的承载能力。

门式脚手架：形似门框，结构简单，装拆方便。

悬挑式脚手架：一端固定在建筑物上，另一端悬挑出去，适用于特殊的施工需求。

三、脚手架的组成部分一个完整的脚手架通常由以下几个部分组成：1、立杆：垂直于地面的主要支撑构件。

2、横杆：水平连接立杆的构件，增强脚手架的稳定性。

3、剪刀撑：交叉设置的斜杆，提高脚手架的整体刚度和稳定性。

4、脚手板：供工人行走和放置材料的平台。

5、连接件：用于将脚手架各部分连接在一起的部件，如扣件、螺栓等。

四、脚手架的搭建要求为了确保脚手架的安全可靠，搭建过程中需要遵循一系列严格的要求：1、基础稳固：脚手架的基础必须坚实、平整，能够承受脚手架的全部荷载。

2、立杆间距：立杆之间的距离应根据脚手架的类型和荷载要求合理设置，一般不宜过大。

3、横杆步距：横杆之间的垂直距离也要符合规定，以保证脚手架的稳定性。

脚手架安全三级教育模版脚手架是一种建筑工程施工中常用的设备，用于搬运和举升重物。

由于其使用频率高，操作风险大，因此对操作人员进行安全教育十分必要。

本文将介绍脚手架安全三级教育的模版，帮助施工单位进行有效的安全教育。

一、脚手架基本知识脚手架的类型、组成部分和基本结构是脚手架安全教育的基础内容。

脚手架一般分为立式脚手架、悬挑脚手架和悬臂脚手架。

立式脚手架由立杆、横杆、纵杆、脚盘等组成；悬挑脚手架由支撑架、横杆、纵杆、脚盘等组成；悬臂脚手架由主杆、横杆、斜杆、脚盘等组成。

二、脚手架的搭设与拆除1. 搭设脚手架前，要进行现场勘察，确定地基的承载能力、周围环境是否适合搭设脚手架，并对施工现场的墙体、地面进行检查。

2. 搭设脚手架时，要按照设计图纸和操作规程进行操作，确保脚手架的稳定性和安全性。

3. 搭设脚手架时，要注意脚手架的材料选择和质量检查，确保脚手架的质量符合要求。

4. 拆除脚手架前，要检查脚手架的稳定性和完整性，确保没有松动和破损的部分。

三、脚手架的使用安全1. 使用脚手架前要进行必要的检查，包括检查脚手架的稳定性、松动部位以及周围的安全状况。

2. 使用脚手架时要正确使用安全带，确保自己的安全。

同时要遵守相关的操作规程，不得使用损坏或不合格的脚手架。

3. 在脚手架上作业时，要避免急剧变动或者大幅度晃动，以免影响脚手架的稳定性。

4. 在脚手架上堆放材料时，要做好固定，确保材料不会滑落或倾倒，造成人身伤害或者物体损坏。

四、脚手架的维护保养1. 定期对脚手架进行检查和维护，确保脚手架的稳定性和安全性。

2. 脚手架的零部件要进行定期的清洗、润滑和更换，确保零部件的完好和正常使用。

3. 脚手架的木质板材要进行防腐处理，以延长使用寿命。

4. 对于有损坏的脚手架部件，要及时更换或修理，不能继续使用。

五、事故应急处理1. 事故发生时，要立即停止作业，并迅速组织人员进行救援和处理。

2. 在事故发生现场，要做好安全防护措施，避免二次事故的发生。

脚手架基础知识脚手架是建筑工程施工中不可缺少的重要临时设施，是为保障高处作业安全、顺利进行施工而搭设的工作平台或者运输通道。

在结构、装修以及设备管道安装等工程的施工中，都需要按照相关操作要求搭设脚手架。

因此，在建筑施工中，脚手架工程占有特别重要的地位。

一、脚手架的种类脚手架可以按照使用的材料、用途、结构形式以及与建筑物的位置关系等划分为多种类型。

1.按所用材料分类按照所用材料可以分为木脚手架、竹脚手架和钢管脚手架。

在钢管脚手架中又有扣件式脚手架、碗扣式脚手架、门式脚手架、承插式脚手架等。

2.按用途分类按照用途可以分为结构脚手架、装修脚手架、安装脚手架、修缮脚手架和支承脚手架等。

3.按结构形式分类按照结构形式可以分为杆件组合式脚手架、框架组合式脚手架、格构组合式脚手架和台架等。

4.按搭设位置分类按照搭设位置可以分为外脚手架和内脚手架。

凡是搭设在建筑物外围的脚手架，统称为外脚手架。

凡是搭设在建筑物内部的脚手架，统称为内脚手架。

外脚手架按照其搭设方法的不同可以分为以下几种：(1)落地式脚手架。

从地面搭起，建筑物有多高，脚手架也要搭设多高。

这种脚手架对外墙砌筑、墙面质量控制起到很大作用，但需要大量脚手架材料，搭设费工费时。

建筑物越高，脚手架的稳定性越差，所以高层建筑物的落地式脚手架要采取相应的稳固措施。

(2)挂脚手架。

挂靠在墙上或柱上的脚手架，随工程的进展上下移挂。

(3)吊脚手架。

从屋面或楼板上悬吊下来，利用起重机具逐步提升或下降。

(4)挑脚手架。

从墙上向外挑出的脚手架。

后三种脚手架主要用于墙面装修施工，都是装修脚手架。

内脚手架搭设在楼层内，可以随楼层建高而搬移。

工人在室内操作安全可靠，脚手架的构造也比较简单，用料少，轻便，能多次重复使用。

二、脚手架的作用与要求脚手架是建筑施工作业中必不可少的设施，缺少它就难以进行正常施工作业以及确保施工安全、工程质量和施工进度，此外，脚手架工程又占用着企业的大量流动资金，是企业经济管理工作中的重要环节之一。

〖施⼯技术〗脚⼿架基础知识，图⽂并茂，全⾯解析1、脚⼿架⼯程简介⼀、脚⼿架类别1、按脚⼿架的⽤途划分1）操作（作业）脚⼿架包括结构作业⽤脚⼿架和装饰作业脚⼿架2）防护⽤脚⼿架主要⽤于安全防护3）承重、⽀撑⽤脚⼿架主要⽤于模板⽀设2、按脚⼿架的材质与规格划分1）⽊、⽵脚⼿架2）钢管脚⼿架3）门式组合脚⼿架3、按脚⼿架的⽀固⽅式划分1）落地式脚⼿架搭设在地⾯、楼⾯、屋⾯或其他平台结构之上的脚⼿架2）悬挑脚⼿架采⽤悬挑⽅式搭设的脚⼿架，主要有在⽔平结构上设置悬挑梁搭设及竖向结构上设置三⾓桁架悬挑搭设两种。

3）悬吊脚⼿架（简称“吊脚⼿架”）悬吊于悬挑梁或⼯程结构之下的脚⼿架。

当采⽤篮式作业时，称为“吊篮”4）整体爬升脚⼿架（简称“爬架”）⼆、脚⼿架材料要求1、脚⼿架钢管宜采⽤Φ48.3×3.6 钢管。

每根钢管的最⼤质量不应⼤于25.8kg。

钢管上严禁打孔（强条）2、扣件在螺栓拧紧扭⼒矩达到65N·m 时，不得发⽣破坏。

3、可调托撑抗压承载⼒设计值不应⼩于40 kN，⽀托板厚不应⼩于5㎜。

（强条）4、扣件承载⼒设计值（KN）2落地式脚⼿架单排脚⼿架搭设⾼度不应超过24m；双排脚⼿架搭设⾼度不宜超过50m，⾼度超过50m 的双排脚⼿架，应采⽤分段搭设等措施。

根据建质[2009]87号⽂规定，搭设⾼度24m及以上的落地式钢管脚⼿架⼯程即为危险性较⼤分部分项⼯程；搭设⾼度50m及以上落地式钢管脚⼿架⼯程即为超过⼀定规模的危险性较⼤分部分项⼯程，需要组织专家论证。

⼀、纵向⽔平杆1 、纵向⽔平杆应设置在⽴杆内侧，单根杆长度不应⼩于3 跨；2、纵向⽔平杆接长应采⽤对接扣件连接或搭接。

1）两根相邻纵向⽔平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在⽔平⽅向错开的距离不应⼩于500mm；各接头中⼼⾄最近主节点的距离不应⼤于纵距的1/3。

2）搭接长度不应⼩于1m，应等间距设置3 个旋转扣件固定；端部扣件盖板边缘⾄搭接纵向⽔平杆杆端的距离不应⼩于100mm。

落地式脚手架基础知识讲解目录•脚手架概述•落地式脚手架结构组成•搭建与拆除流程•使用与维护管理•安全风险与防范措施•法律法规与标准规范解读PART01脚手架概述定义与分类定义脚手架是为了保证各施工过程顺利进行而搭设的工作平台。

按搭设的位置分为外脚手架、里脚手架；按材料不同可分为木脚手架、竹脚手架、钢管脚手架；按构造形式分为立杆式脚手架、桥式脚手架、门式脚手架、悬吊式脚手架、挂式脚手架、挑式脚手架、爬式脚手架。

分类根据不同的分类标准，脚手架有不同的类型。

例如，按照与建筑物的位置关系，可以分为外脚手架和里脚手架；按照搭设材料，可以分为木脚手架、竹脚手架和钢管脚手架等。

拆卸方便落地式脚手架的拆卸过程相对简单，可以快速拆除并重复使用，降低了施工成本。

稳定性好落地式脚手架的底部与地面接触，通过合理的设计和安装，可以确保整个结构的稳定性，有效防止倾覆和坍塌等安全事故。

承载力强落地式脚手架采用钢管等金属材料搭设，具有较高的承载能力和抗变形能力，能够满足各种施工荷载的要求。

搭设灵活落地式脚手架可以根据不同的施工需求和场地条件进行灵活搭设，适应性强。

同时，可以根据需要调整高度和宽度，方便施工人员进行作业。

落地式脚手架特点应用领域及重要性应用领域落地式脚手架广泛应用于建筑、桥梁、隧道、水利等工程施工中，为施工人员提供安全、稳定的工作平台。

重要性落地式脚手架在施工中发挥着重要作用。

首先，它保证了施工人员的安全，避免了高处坠落等危险；其次，它提高了施工效率和质量，使得施工人员可以在稳定的工作平台上进行操作；最后，它降低了施工成本，通过重复使用可以减少资源浪费和环境污染。

PART02落地式脚手架结构组成立杆与横杆立杆垂直支撑脚手架的主要构件，承受轴向压力，需具备足够的强度和稳定性。

横杆水平连接立杆的构件，与立杆形成网格结构，提供工作平台和支撑作用。

立杆间距与横杆步距根据脚手架的用途和设计要求确定，保证整体稳定性和承载能力。

脚手架基本知识与识读，搭设依据与安全检查一、脚手架基础知识1、常见脚手架种类2、落地式双排外脚手架各部名称3、悬挑脚手架4、爬升式脚手架5、钢管扣件式脚手架6、碗扣式脚手架7、承插式盘扣脚手架二、落地式双排钢管扣件脚手架安全检查1、钢管和扣件2、基础和垫板（30m）3、扫地杆4、抛撑5、剪刀撑6、端部（脚手架开口处）斜撑7、跨距和步距（均匀一致）8、连墙件9、钢管接长（立杆和横杆）两根相邻杆件接头不应设置在同步或同跨内，接头位置错开距离不应小于500mm，各接头中心至主节点的距离不宜大于纵距的1/3。

10、脚手板四、满堂式脚手架安全检查1、高度低于8m的满堂式脚手架搭设高度在8m以下的满堂脚手架架体四面两端应由底至顶连续设置竖向剪刀撑，剪刀撑净距超过30m时，应增设一道竖向剪刀撑。

2、高度大于8m的满堂式脚手架① 搭设高度在 8 m以上的满堂脚手架架体四周应连续设置竖向剪刀撑；② 立杆纵、横向每10排应由底至顶连续设置竖向剪刀撑；③ 搭设高度在16 m以上的满堂脚手架架体除应遵守上述规定外，每间隔5步还应设置一道水平连续剪刀撑；④ 高宽比大于2的满堂脚手架架体应采用连墙件与建筑物结构可靠拉接;⑤ 当不具备拉接条件时应在架体四角及四周每隔15 M处增设缆风绳，缆风绳拉接点应位于架体高度的2/3以上处。

五、模板支撑安全检查1、满堂式模板支撑结构2、垫板和底座① 垫板厚度不小于50mm；② 钢管脚手架支撑，用普通底座；③ 碗扣式脚手架支撑，用可调底座；④ 高支模必须垫板；⑤ 高支模底座用螺钉固定在垫板上。

3、扫地杆与水平拉杆设置① 钢管扣件脚手架支撑，在立柱底距地面 200mm 高处，沿纵横水平方向应按纵下横上的程序设扫地杆。

② 可调支托底部的立柱顶端应沿纵横向设置一道水平拉杆。

③ 扫地杆与顶部水平拉杆之间的间距进行平均分配确定步距，在每一步距处纵横向应各设一道水平拉杆。

④ 当层高在 8～20m 时，在最顶步距两水平拉杆中间应加设一道水平拉杆；⑤ 当层高大于20m 时，在最顶两步距水平拉杆中间应分别增加一道水平拉杆。
