电子技术实习实验报告---OCL高保真扩音电路的制作姓名：班级：学号：同组人：●实验目的1．巩固课程所学知识2.锻炼动手操作能力3．锻炼团队合作能力4.掌握电路设计的基本过程和方法5.学习电工技术的基本知识和操作要领6.学会常用仪表的使用方法7.学会检测、测量各种常用的电工电子器材●实验元件铜板一块 10uF电容4个 100uF电容2个合适阻值的电阻若干电位器一个集成运放一个 H-9014三极管2个 T-9012三极管一个2N3055型三极管2个 C-8550三极管一个 S-8050三极管一个导线在使用这些元件值前，需要对其进行测试，检验是否完好、确定个运放放大器的各管脚号、测试电容的正负极及三极管的基极（b）集电极（c）发射极（e）。

各元件的检测方法：1、如何测量一个位置三极管的b、c、e极：把万用表调到10K的欧姆档。

总有一个管脚与另两个管脚导通，这个管脚就是基极b。

如黑表笔接基极时，红表笔与另两个管脚导通，就是NPN型，反之PNP型。

NPN型两表笔分别接两个N极，用手指同时用力捏住基极与接黑表笔的极，观察指针偏转情况，再调换表笔，重复上述过程，指针偏转大的一次，黑表笔借集电极c，红表笔接发射极e。

PNP型方法与NPN型类似，用手指同时用力捏住基极与接红表笔的极，观察指针偏转情况，再调换表笔，重复上述过程，指针偏转大的一次，红表笔接集电极c，黑表笔接发射极e。

2、电阻直接用万用表的电阻档进行测量，注意选择正确的量程测量较大电阻时，不要用双手直接接触电阻两引脚。

阻值在误差范围内的可用。

3、电容用万用表的电阻档测量一半：R*1测量1000uF以上的电容器。

R*10测量100uF以上电容器。

R*100测量10uF以上电容器。

R*1K测量1uF 以上电容器。

R*10K测量0.1uF以上电容器。

测试时，表针跳起后回到原位，表示电容式好的。

跳动幅度越大表示电容器的容量越大。

●实验内容设计、制作功率放大器，实现声音的功率放大。

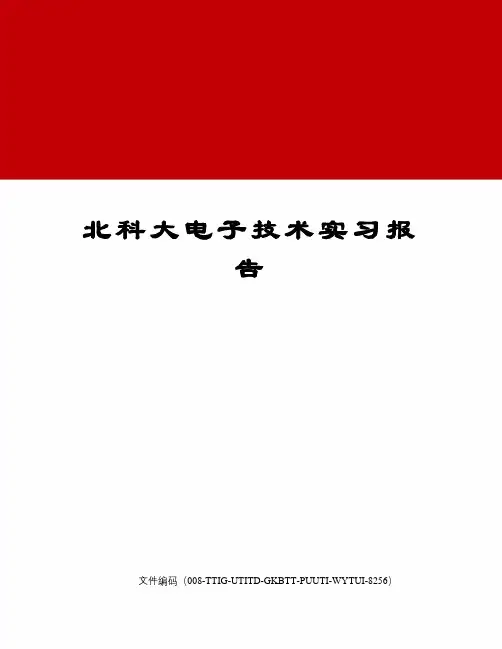

北科大电子技术实习报告文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）电子技术实习报告学院：计算机与通信工程学院专业班级：ww组号：第6组姓名： www学号：ww上课时间：周四8：00—11:30实习目的1.熟悉焊接技术并能自己动手焊接实习产品2.熟悉电子元器件的结构及作用，熟练掌握电烙铁等器件的操作。

3.熟悉电子产品的工作原理、安装和调试技术，通过该课程锻炼自己的动手能力，培养理论联系实际的能力，提高分析解决问题的能力。

4.通过亲自动手实践，进一步学习和理解电子技术知识。

5.培养学生的团队合作精神。

实验器材OCL功率放大器元件明细表1.电阻：100*4、220*2、*1、*1、39*1、20K*1、*1、240K*1、220K*1、470*1;2.电容： *3、100uF*2；3.三极管：C-9013*2 、S-8050*1、C-8550*1、T-9012*1、2N3055*2；4.电位器：*1；5.运算放大器：UA741。

实习内容根据老师提供的原理图设计、制作功率放大电路，实现声音的功率放大。

实现高保真音频功率放大器的实现，放大倍数在500倍以上，观察波形无明显失真，接听音乐时无噪声。

第一：输出功率大为了获得大的功率输出，要求功放管的电压和电流都有足够大的输出幅度，因此器件往往在接近极限运用状态下工作。

第二：功率效率高由于输出功率大，因此电源消耗的功率也大，这就存在一个效率问题。

所谓效率就是负载得到的有用信号功率和电源供给的直流功率的比值。

这个比值越大，意味着效率越高。

第三：非线性失真小功率放大电路是在大信号下工作，所以不可避免地会产生非线性失真，而且同一功放管输出功率越大，非线性失真往往越严重，这就使输出功率和非线性失真成为一对主要矛盾。

实习流程规划第1_2周：听老师讲有关PCB设计、制作和实现的方式方法，领取原理图和实习器材，做好实习规划，分析实习原理图原理，进行组内分工；第3-4周：根据电路连接在PCB板上进行电路设计，之后在纸上画出设计草图，修改少部分电路之后自学软件用软件实现PCB电路设计；第5-7周：根据设计图进行PCB 电路板的刻画和腐蚀工作，首先用马克笔将电路板上保留的铜覆盖，然后在三氯化铁中进行腐蚀，完成后用砂纸打磨覆盖的铜；第8-10周：对PCB 电路板的打孔工作，然后使用电烙铁和锡把实习器材向PCB 电路板上焊接，以及完成后对元器件的微调；第11-12周：进行对完成好的PCB 电路板的测试工作，在测试期间发现问题并解决；第13周：上交电子技术实习成品； 第14-15周：完成电子技术实习报告。

附件3：课程教学大纲模版《电工技术实验》教学大纲课程编号：2050110开课院系：自动化学院课程类别：学科基础必适用专业：物流,机械,环境,安全等课内总学时：16学分：1实验学时：16设计学时：上机学时：先修课程：电工学执笔：韩守梅审阅：一、课程教学目的电工技术实验课是非电专业（冶金，机械，资源，应用，材料等学院各专业）的公共基础课。

具有很强的实用性。

通过本课程的学习实践使学生掌握电工技术的实验技能，提高运用有关知识去分析实验现象和解释实际问题的能力。

二、课程教学基本要求1．课程重点：仪器设备的正确使用、实验线路的正确连接、实验参数的正确测量、实验原理的正确理解。

2．课程难点：综合性实验的设计与实践。

3．能力培养要求：实验课要求学生提前按预习要求进行预习并写出预习报告，自学电路仿真软件，把虚拟仿真与实际操作进行有机结合。

实验由学生按一人一组独立完成实验，学生要写出完整的实验报告。

实验课教师要对学生在实验中出现的问题进行指导，培养学生分析实验现象和解决实际问题的能力；提高学生对电工技术设计水平和工程实践能力。

三、课程教学内容与学时电工技术实验实验一基尔霍夫定律、叠加原理、戴维宁定理 (4学时)实验二日光灯电路功率因数的提高（3学时）实验三三相交流电路及其功率测量（3学时）实验四三相异步电动机可编程控制器控制（4学时）考试（2学时）四、教材与参考书教材1. 刘蕴络、韩守梅编，《电工电子技术实验教程》，兵器工业出版社，2011年，第2版，TSBN 978-7-80248-574-72 秦曾煌编《电工学》上，出版社，2010年，第七版ISBN 978－7－04－026448－7五、作业（黑体小四）六、说明（黑体小四）《电子技术实验》教学大纲课程编号：2050113开课院系：自动化学院课程类别：学科基础必适用专业：物流,机械,环境,安全等课内总学时：16学分：1实验学时：16设计学时：上机学时：先修课程：电工学执笔：韩守梅审阅：一、课程教学目的电子技术实验课是非电专业（冶金，机械，资源，应用，材料等学院各专业）的公共基础课。

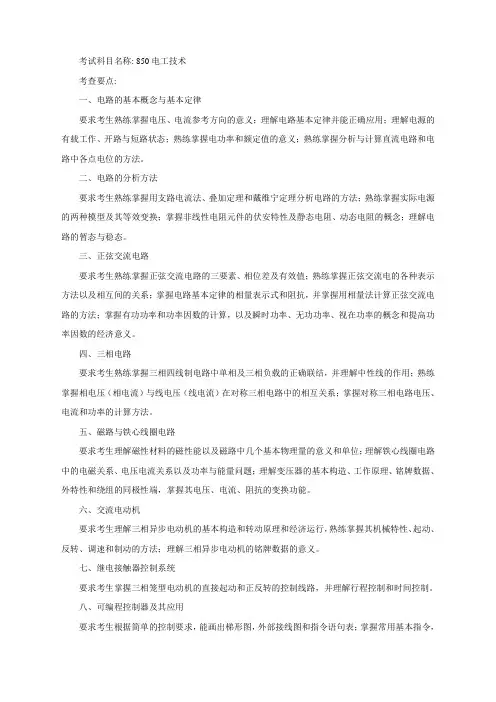

考试科目名称: 850电工技术考查要点:一、电路的基本概念与基本定律要求考生熟练掌握电压、电流参考方向的意义；理解电路基本定律并能正确应用；理解电源的有载工作、开路与短路状态；熟练掌握电功率和额定值的意义；熟练掌握分析与计算直流电路和电路中各点电位的方法。

二、电路的分析方法要求考生熟练掌握用支路电流法、叠加定理和戴维宁定理分析电路的方法；熟练掌握实际电源的两种模型及其等效变换；掌握非线性电阻元件的伏安特性及静态电阻、动态电阻的概念；理解电路的暂态与稳态。

三、正弦交流电路要求考生熟练掌握正弦交流电路的三要素、相位差及有效值；熟练掌握正弦交流电的各种表示方法以及相互间的关系；掌握电路基本定律的相量表示式和阻抗，并掌握用相量法计算正弦交流电路的方法；掌握有功功率和功率因数的计算，以及瞬时功率、无功功率、视在功率的概念和提高功率因数的经济意义。

四、三相电路要求考生熟练掌握三相四线制电路中单相及三相负载的正确联结，并理解中性线的作用；熟练掌握相电压（相电流）与线电压（线电流）在对称三相电路中的相互关系；掌握对称三相电路电压、电流和功率的计算方法。

五、磁路与铁心线圈电路要求考生理解磁性材料的磁性能以及磁路中几个基本物理量的意义和单位；理解铁心线圈电路中的电磁关系、电压电流关系以及功率与能量问题；理解变压器的基本构造、工作原理、铭牌数据、外特性和绕组的同极性端，掌握其电压、电流、阻抗的变换功能。

六、交流电动机要求考生理解三相异步电动机的基本构造和转动原理和经济运行，熟练掌握其机械特性、起动、反转、调速和制动的方法；理解三相异步电动机的铭牌数据的意义。

七、继电接触器控制系统要求考生掌握三相笼型电动机的直接起动和正反转的控制线路，并理解行程控制和时间控制。

八、可编程控制器及其应用要求考生根据简单的控制要求，能画出梯形图，外部接线图和指令语句表；掌握常用基本指令，能编制简单程序。

九、工业企业供电与安全用电要求考生掌握保护接地和保护接零的意义和方法；了解节约用电的经济意义及节电措施。

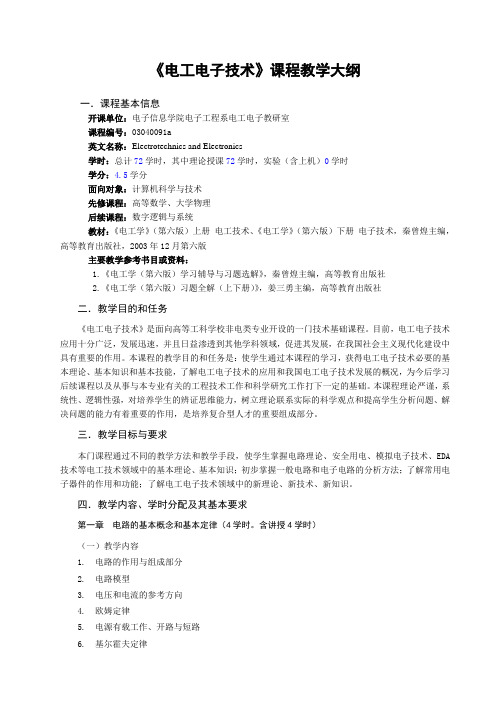

《电工电子技术》课程教学大纲一．课程基本信息开课单位：电子信息学院电子工程系电工电子教研室课程编号：03040091a英文名称：Electrotechnics and Electronics学时：总计72学时，其中理论授课72学时，实验（含上机）0学时学分：4.5学分面向对象：计算机科学与技术先修课程：高等数学、大学物理后续课程：数字逻辑与系统教材：《电工学》（第六版）上册电工技术、《电工学》（第六版）下册电子技术，秦曾煌主编，高等教育出版社，2003年12月第六版主要教学参考书目或资料：1.《电工学（第六版）学习辅导与习题选解》，秦曾煌主编，高等教育出版社2.《电工学（第六版）习题全解（上下册）》，姜三勇主编，高等教育出版社二．教学目的和任务《电工电子技术》是面向高等工科学校非电类专业开设的一门技术基础课程。

目前，电工电子技术应用十分广泛，发展迅速，并且日益渗透到其他学科领域，促进其发展，在我国社会主义现代化建设中具有重要的作用。

本课程的教学目的和任务是：使学生通过本课程的学习，获得电工电子技术必要的基本理论、基本知识和基本技能，了解电工电子技术的应用和我国电工电子技术发展的概况，为今后学习后续课程以及从事与本专业有关的工程技术工作和科学研究工作打下一定的基础。

本课程理论严谨，系统性、逻辑性强，对培养学生的辨证思维能力，树立理论联系实际的科学观点和提高学生分析问题、解决问题的能力有着重要的作用，是培养复合型人才的重要组成部分。

三．教学目标与要求本门课程通过不同的教学方法和教学手段，使学生掌握电路理论、安全用电、模拟电子技术、EDA 技术等电工技术领域中的基本理论、基本知识；初步掌握一般电路和电子电路的分析方法；了解常用电子器件的作用和功能；了解电工电子技术领域中的新理论、新技术、新知识。

四．教学内容、学时分配及其基本要求第一章电路的基本概念和基本定律（4学时。

含讲授4学时）（一）教学内容1.电路的作用与组成部分2.电路模型3.电压和电流的参考方向4.欧姆定律5.电源有载工作、开路与短路6.基尔霍夫定律7.电路中电位的概念及计算（二）基本要求1.了解电路模型及理想电路元件的意义；2.理解电压、电流参考方向的意义；3.理解电路的基本定律并能正确应用；4.了解电源的有载工作、开路与短路状态，并能理解电功率和额定值的意义；5.掌握分析与计算简单直流电路和电路中各点电位的方法。

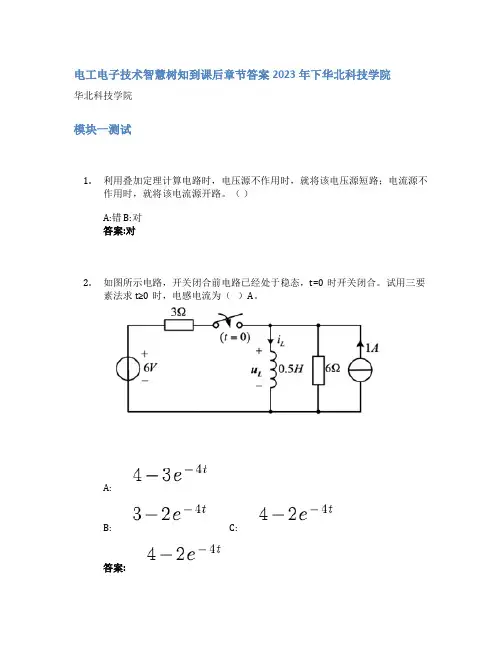

电工电子技术智慧树知到课后章节答案2023年下华北科技学院华北科技学院模块一测试1.利用叠加定理计算电路时，电压源不作用时，就将该电压源短路；电流源不作用时，就将该电流源开路。

（）A:错 B:对答案:对2.如图所示电路，开关闭合前电路已经处于稳态，t=0时开关闭合。

试用三要素法求t≥0时，电感电流为（）A。

A:B: C:答案:3.只含有一个动态储能元件的电路可以用一阶微分方程进行描述，因而称作一阶电路。

仅由外加激励引起的电路响应称为一阶电路的零状态响应。

（）A:错 B:对答案:对4.在换路瞬间，下列说法中正确的是（）。

A:电容电流必然跃变 B:电感电流不能跃变 C:电感电压必然跃变答案:电容电流必然跃变5.已知空间有a、b两点，电压，a点电位为，则b点电位为（）。

A:6V B:14V C:-6V答案:-6V6.电路如图所示，应用戴维宁定理计算图中24Ω电阻中的电流I为（）。

A:0.2A B:0.5A C:5A答案:0.2A7.求图中电路从R2端看进去的等效电阻Ro=（）Ω。

A:1 B:-2 C:2答案:18.下图所示电路中电压源模型变换为电流源模型，正确的选项为（）。

A: B: C: D:答案:9.某电阻R上U、I参考方向不一致，令U=-10V，消耗功率为0.5W，则电阻R为（）。

A:-200Ω B:±200Ω C:200Ω答案:±200Ω10.利用KCL、KVL求解图中的电压U，则U=（）V。

A:4 B:2 C:8答案:811.已知下图中，则（）A。

A:2 B:3 C:5答案:312.电路如下图所示，各元件发出或吸收功率的实际情况说法正确的是（）。

A:电阻吸收功率，电压源与电流源发出功率 B:电阻与电流源吸收功率，电压源发出功率 C:电阻与电压源吸收功率，电流源发出功率 D:电阻吸收功率，发出功率情况无法确定答案:电阻与电压源吸收功率，电流源发出功率13.电路如图所示，已知：，U=10V , 下面说法正确的是（）。

电工技术_北京科技大学中国大学mooc课后章节答案期末考试题库2023年1.图示电路中结点电压的方程式为______答案:2.图示电路中电阻R 吸收的功率P=______答案:9W3.电路如图所示，电压表V1的读数为4V，V2的读数为3V，求V0的读数答案:5V4.已知某电路的阻抗为通过阻抗的电流为电路的视在功率为答案:500VA5.电路如图所示，已知该电路的性质为答案:容性6.提高感性电路的功率因数通常采用的措施是答案:在感性负载两端并联电容7.某一50Hz的三相异步电动机的额定转速为975r/min，则其转差率为答案:2.5%8.PLC的工作方式为答案:循环扫描9.变压器的功能不包括答案:功率变换10.某三相异步电动机的额定功率为7.5kW，额定转速为1440r/min，则额定转矩为答案:49.7N·m11.当电阻R上的u、i参考方向为非关联时，欧姆定律的表达式应为______答案:u = -Ri12.在三相交流电路中，负载对称的条件是答案:13.某三相电源的电动势分别为=220sin(314t+16°)V,=220sin(314t-104°)V,=220sin(314t+136°)V,当t=13s时，该三相电动势的和为答案:0 V14.一般地说，在有n个结点、b条支路的电路中，应用基尔霍夫电流定律和基尔霍夫电压定律可以列出的独立方程的个数分别为______答案:n-1；b-n+115.计算电流I 。

答案:I=6/(3+6)×6=4A16.电压电流的关系简称VCR，瞬时值和相量值的VCR公式，形式相同的元件是答案:电阻17.三相异步电动机在额定负载转矩下运行时，如果电压降低，则电流增大。

答案:正确18.热继电器连接在三相主电路中的热元件，用1个就可以。

答案:错误19.视在功率等于有功功率与无功功率的代数和。
