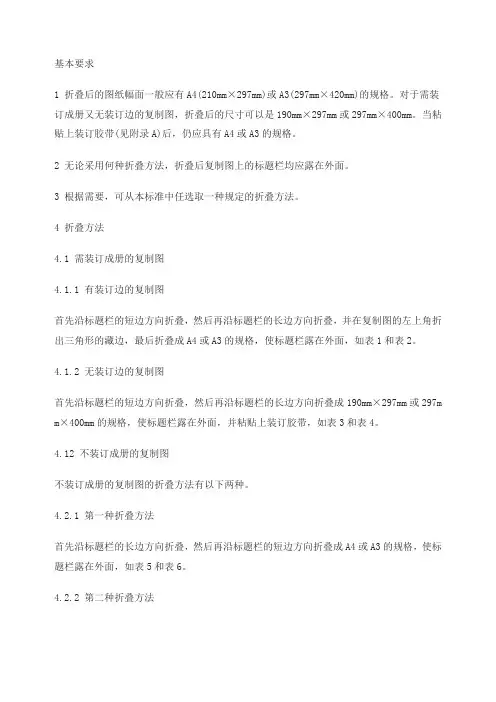

基本要求1 折叠后的图纸幅面一般应有A4(210mm×297mm)或A3(297mm×420mm)的规格。
对于需装订成册又无装订边的复制图，折叠后的尺寸可以是190mm×297mm或297mm×400mm。
当粘贴上装订胶带(见附录A)后，仍应具有A4或A3的规格。
2 无论采用何种折叠方法，折叠后复制图上的标题栏均应露在外面。
3 根据需要，可从本标准中任选取一种规定的折叠方法。
4 折叠方法4.1 需装订成册的复制图4.1.1 有装订边的复制图首先沿标题栏的短边方向折叠，然后再沿标题栏的长边方向折叠，并在复制图的左上角折出三角形的藏边，最后折叠成A4或A3的规格，使标题栏露在外面，如表1和表2。
4.1.2 无装订边的复制图首先沿标题栏的短边方向折叠，然后再沿标题栏的长边方向折叠成190mm×297mm或297m m×400mm的规格，使标题栏露在外面，并粘贴上装订胶带，如表3和表4。
4.12 不装订成册的复制图不装订成册的复制图的折叠方法有以下两种。
4.2.1 第一种折叠方法首先沿标题栏的长边方向折叠，然后再沿标题栏的短边方向折叠成A4或A3的规格，使标题栏露在外面，如表5和表6。
4.2.2 第二种折叠方法首先沿标题栏的短边方向折叠，然后再沿标题栏的长边方向折叠成A4或A3的规格，使标题栏露在外面，如表7和表8。
4.3 加长幅面复制图的折叠方法根据标题栏在图纸幅面上的方位，可参照前述方法折叠。
4.3.1 需装订成册的加长幅面复制图4.3.1.1 有装订边的加长幅面复制图当标题栏位于复制图的长边时(见表1和表2)。
可将加长复制图的长边部分先折出210mm (对A4)或420mm(对A3)，再将其余部分折成等于或小于185mm(对A4)或395mm(对A3)的尺寸，使标题栏露在外面。
当标题栏位于复制图的短边上时(见表1和表2)，可将加长复制图的长边部分折叠成等于或小于297mm的尺寸，使标题栏露在外面。
竣工图图纸折叠方法D.0.1 一般要求1 图纸折叠前应按裁图线裁剪整齐，其图纸幅面应符合下表规定：基本幅面代号0 1 2 3 4 b ×1 841×1189594×841420×594297×420297×210c 105a25图 1注：①尺寸代号见图1；②尺寸单位为毫米。
2 图面应折向内，成手风琴风箱式。
3 折叠后幅面尺寸应以4#图纸基本尺寸（297×210mm ）为标准。
4 图纸及竣工图章应露在外面。
5 3#~0#图纸应在装订边297mm 处折一三角或剪一缺口，折进装订边。
D.0.2 折叠方法1 4#图纸不折叠。
bcac图框线 竣工图章图 标2 3#图纸折叠如图2（图中序号表示折叠次序，虚线表示折起的部分，以下同）。
3 2#图纸折叠如图3。
4 1#图纸折叠如图4。
5 0#图纸折叠如图5。
D.0.3工具使用图纸折叠前，准备好一块略小于4#图纸尺寸（一般为292×205mm）的模板。
折叠时，应先把图纸放在规定位置，然后按照折叠方法的编号顺序依次折叠。
3#图纸折叠示意（图2）图纸正面（下同）图纸正面（下同）图纸正面（下同）精品文档2#图纸折叠示意 （图 3）4202102972105()105112210420()12972105105211005945941002104201232974231512102974201231423151207292(b )23451202349272(a )51#图纸折叠示意 （图 4）5945941858411481131322104(b )130297149185561858412971311321024130(a )148149185652134432156650#图纸折叠示意 （图 5）11891189185(b )185(a )29784121046125312011912342722724627851318551856871851858412972102722728120119123471855185678。
竣工图折叠示意图
4.5.2 折叠方法
1 A3图纸折叠见下图1（图中序号表示折叠次序，虚线表示折起的部分，以下同）。
2 A2图纸折叠见下图2（图中字母代表实际折叠时的相应尺寸，A为折叠后的剩余部分，1/A是将剩余部分对折，B为折叠的幅面宽度减去装订线宽度，C为装订线的宽度，D为折叠后剩余部分，不同图幅的图纸中字母所代表的尺寸不一定相同，以下同）。
3 A1图纸折叠见下图3。
4 A0图纸折叠见下图4。
图1 A3图纸折叠示意图
（a）图标在长边上
(b)图标在短边上
图2 A2图纸折叠示意图
（a）图标在长边上折叠方法示意一
（b）图标在长边上折叠方法示意二（c）图标在短边上折叠方法示意一
（d）图标在短边上折叠方法示意二
（e）图标在短边上折叠方法示意三
（f）图标在短边上折叠方法示意四图3 A1图纸折叠示意图
（a）图标在长边上折叠方法示意一
（b）图标在长边上折叠方法示意二（c）图标在短边上折叠方法示意一
（d）图标在短边上折叠方法示意二图4 A0图纸折叠示意图
（a）图标在长边上折叠方法示意一
如有侵权请联系网站删除，仅供学习交流
（b）图标在长边上折叠方法示意二
（c）图标在短边上折叠方法示意一
（d）图标在短边上折叠方法示意二
仅供学习交流。
一、要求装订归档的：
1、A0折叠成A4，需装订，留边：按下列图中的顺序和尺寸，慢慢体会。
折完后图号在上，有装订边。
pic1 A0折成A4
2、A1折叠成A4的方法见下列图。
注意折叠顺序和尺寸。
3、A2图纸折叠成A4尺寸的标准方法见下列图：
pic3 A2折成A4 4、A3图纸折叠成A4大小的标准成方法：
5、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：
pic5 A0折成A3
pic6 A1折成A3
pic7 A2折成A3
二、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下列图：
pic8 A0折成A4〔不装订〕
pic9 A1折成A4〔不装订〕pic10 A2折成A4〔不装订〕
pic11 A3折成A4〔不装订〕。
