NB-IoT网络架构、数据传输优化方案NB-IoT的引入，给LTE/EPC网络带来了很大的改进要求。
传统的LTE网络的设计主要是为了适应宽带移动互联网的需求，即为用户提供高带宽、高响应速度的上网体验。
但是，NB-IoT却具有显著的区别：终端数量众多、终端节能要求高（现有LTE信令流程可能导致终端耗能高）、以小包收发为主（会导致网络信令开销远远大于数据载荷传输本身大小）、可能有非格式化的Non-IP数据（无法直接传输）等。
为了适应NB-IoT终端的接入需求，3GPP对网络整体架构和流程进行了增强，提出了一些解决方案，这主要包括如何适配小包业务的传输、无线侧怎么适配、怎么解决Non-IP数据的传输、怎么传输SMS短信业务等。
1 NB-IoT总体网络架构NB-IoT的端到端系统架构如下图所示。
»NB-IoT终端：通过空口连接到基站。
»eNodeB：主要承担空口接入处理，小区管理等相关功能，并通过S1-lite接口与IoT核心网进行连接，将非接入层数据转发给高层网元处理。
这里需要注意，NB-IoT可以独立组网，也可以与EUTRAN融合组网（在讲双工方式的时候谈到过，NB仅能支持FDD哦，所以这里必定跟FDD融合组网）»IoT核心网：承担与终端非接入层交互的功能，并将IoT业务相关数据转发到IoT平台进行处理。
同理，这里可以NB独立组网，也可以与LTE共用核心网。
需要注意的是，这里笼统的写成IoT核心网那是偷懒且毫不负责任的写法，下文将就此进行详细介绍，这里涉及到较多的技术细节。
»IoT平台：汇聚从各种接入网得到的IoT数据，并根据不同类型转发至相应的业务应用器进行处理。
» 应用服务器：是IoT数据的最终汇聚点，根据客户的需求进行数据处理等操作。
2 NB-IoT中UP和CP优化传输方案大PK为了适配NB-IoT的数据传输特性，协议上引入了CP和UP两种优化传输方案，即control plane CIoT EPS optimization和user plane CIoT EPS optimization。

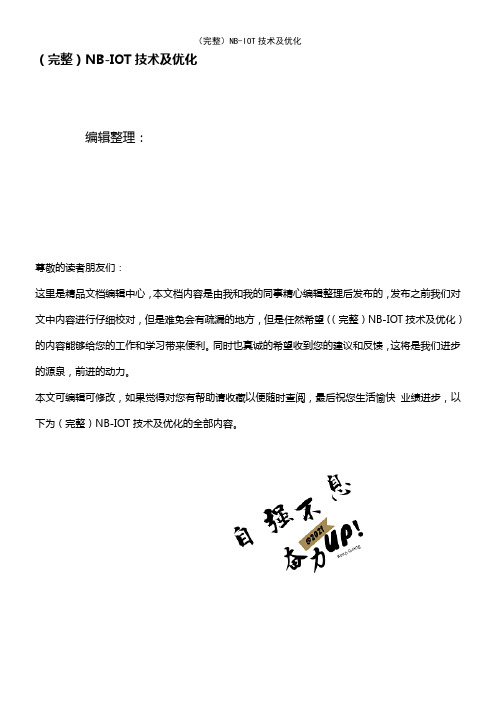

（完整）NB-IOT技术及优化编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（（完整）NB-IOT技术及优化）的内容能够给您的工作和学习带来便利。
