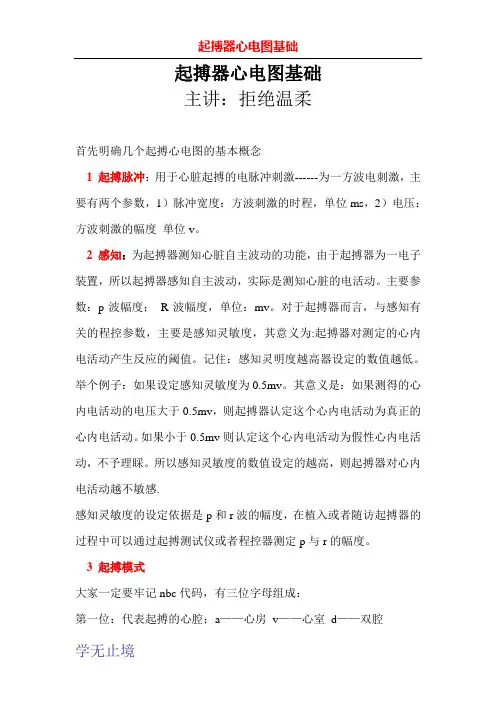

起搏器心电图基础主讲：拒绝温柔首先明确几个起搏心电图的基本概念1 起搏脉冲：用于心脏起搏的电脉冲刺激------为一方波电刺激，主要有两个参数，1）脉冲宽度：方波刺激的时程，单位ms，2）电压：方波刺激的幅度单位v。
2 感知：为起搏器测知心脏自主波动的功能，由于起搏器为一电子装置，所以起搏器感知自主波动，实际是测知心脏的电活动。
主要参数：p波幅度；R波幅度，单位：mv。
对于起搏器而言，与感知有关的程控参数，主要是感知灵敏度，其意义为:起搏器对测定的心内电活动产生反应的阈值。
记住：感知灵明度越高器设定的数值越低。
举个例子：如果设定感知灵敏度为0.5mv。
其意义是：如果测得的心内电活动的电压大于0.5mv，则起搏器认定这个心内电活动为真正的心内电活动。
如果小于0.5mv则认定这个心内电活动为假性心内电活动，不予理睬。
所以感知灵敏度的数值设定的越高，则起搏器对心内电活动越不敏感.感知灵敏度的设定依据是p和r波的幅度，在植入或者随访起搏器的过程中可以通过起搏测试仪或者程控器测定p与r的幅度。
3 起搏模式大家一定要牢记nbc代码，有三位字母组成：第一位：代表起搏的心腔；a——心房v——心室d——双腔第二位：代表感知的心腔；a——心房v——心室d——双腔第三位：代表感知心脏自搏后起搏器的处理方法i：抑制——表示感知心脏自搏后起搏脉冲将不在发放t：触发——表示感知心脏自搏后起搏脉冲即刻强制发放d：双模式——表示感知心脏自搏后起搏脉冲抑制感知心腔起搏脉冲的发放，强制非感知心腔按计时周期发放第四位：代表特殊功能，r——频率响应；t——遥测功能；H——holter 功能等等。
举个例子：avt——心房起搏；心室感知；r波触发模式，dvi——双腔起搏；心室感知；r波抑制。
具体说明一下dvi；其意义是心房心室双腔起搏，只能感知心室激动，感知后对心室的起搏脉冲抑制发放。
补充以下：脉冲宽度简称脉宽4计时周期（又称时间间期）：是起搏器对于发放起搏脉冲的时间控制周期，根据计时周起的设计分为一心房为基础的计时周起和以心室为基础的计时周期。
起搏器心电图判读植入心脏起搏器的患者，心电图上能够见到起搏刺激脉冲“钉样标记〞、以及由其引发的心房和〔或〕心室冲动波，称为起搏心电图。
认识和理解起搏心电图对于分析起搏器与否正常工作，分辨所出现的问题即判断起搏心律与患者主述之间的关系等十分重要。
一、北美和英国起搏与心电生理学会代码〔NBG 编码〕NBG 编码现在人们始终在应用。
起搏器的第一种字母代表起搏的心腔：A ，代表心房； V 代表心室； D 是双腔；O 代表心房心室都不起搏； S 是单腔的，能够是心房，也能够是心室。
第二个字母是感知的心腔： A ，代表心房； V 代表心室； D 是双腔，心房心室都能感知； O ，没有感知； S 是单腔感知。
第三个字母代表起搏器感知后来的反响。
如果是 T ，感知到一次心腔的电活动之后，就会触发一次心电活动； I 是克制，就是每感知到一次心脏的电活动，就会克制这次电脉冲的发放； D 是T 加I ，既能够是 T ，也能够是 I ，T 和I 两个都有；如果是O ，既没有 I ，也没有 T ，既不触发，也不克制，就是不作反响。
第四个字母现在用的越来越少。
P ，现有频率和或输出程控的功效；全部起搏器都有这个功效，因此现在不带 P 这个字母了。
M ，是代表频率、输出、敏捷度、方式等多项的程控， C 是通讯遥测的意思，现在全部的起搏器都含有这个功效，因此 M 和 C 也不再出现了。
R 是频率调制，是起搏器能不能够自动的进展频率调制。
如运动、需要代谢量增大时，它就会使起搏频率自动的加紧；如果是在休息、睡眠，就会把起搏频率自动的减慢，更符合生理性的频率调节的功效。
第五个字母，是抗快速心律失常的功效。
现在由于导管消融的出现，抗心动过速的起搏器几乎没有了，在用的都是植入性的除颤器里，能够用抗心动过速的起搏功效来自动的终止快速的心律失常。
因此第五个字母，现在在起搏器上已经几乎失去了他的意义。
二、正常起搏心电图〔一〕正常起搏心电图首先前边要有刺激信号波，一种钉样的标记，单腔的钉凸样的脉冲比拟大；双腔的比拟小。
起搏器心电图分析北京大学航天中心医院作者：王斌2005-9-27 13:22:42 点击：666 次发表评论起搏心电图是指植入人工心脏起搏器后记录的体表心电图是反映起搏器的功能和工作状态、诊断其有无故障发生的最基本，也是最重要的手段。
一、基本知识（一）起搏信号特征常用的起搏脉冲宽度为0.4~0.5ms,在纸速为25mm/s的心电图上，起搏器脉冲起搏信号是一个与心电图等电位线（基线）垂直的极短的线状电信号，又称线状波，或钉样标志，在心电图标为“S”信号或“S”波。
起搏脉冲振幅（电压）在不同导联上差别很大，同时受起搏电压.电极导线的极性等因素影响，单极、高电压时起搏脉冲幅度高。
S信号是识别起搏心电图的重要依据，其频率代表确定起搏频率。
图 1 单极与双极起搏脉冲信号A＝单极心房起搏；B＝双极心房起搏（二）起搏波群心脏起搏搏动由起搏脉冲信号和其后的心房波(心房起搏)或QRS波（心室起搏）。
如果起搏脉冲后无相应的P波或QRS波，则称为无效起搏或未夺获，起搏脉冲后跟随相应的P/ QRS波，说明起搏夺获，或有效起搏。
为了便于起搏心电图的记录和分析，通常将自身的心房、心室激动波叫P波和R波，而起搏产生的心房、心室激动则叫A波和V波。
1．心房起搏心房起搏时，起搏脉冲后紧跟一个心房除极波（A波，也有人称P’波）。
有时，P波振幅较低，难以分辨，心房是否有效起搏不能确定。
此时如果房室传导功能正常，则可根据起搏脉冲后是否跟随QRS波群来确定（图1）。
高位右心房（右心耳）高位右心房起搏靠近窦房结，而且肌小梁发达，是最常见的起搏部位，在心电图上的特点为起搏的P’波形态与窦性P波近似，P’波在Ⅱ、Ⅲ、aVF导联是直立的，而在aVR导联倒置，V1导联呈正负双向。
低位右心房起搏比较少用，使用心房主动固定电极导线可放置的部位。
其心电图特点是P’波在Ⅱ、Ⅲ、aVF导联倒置，在aVR导联直立。
2．心室起搏心室起搏时，心电图上起搏脉冲信号后紧跟着一个QRS-T波群。

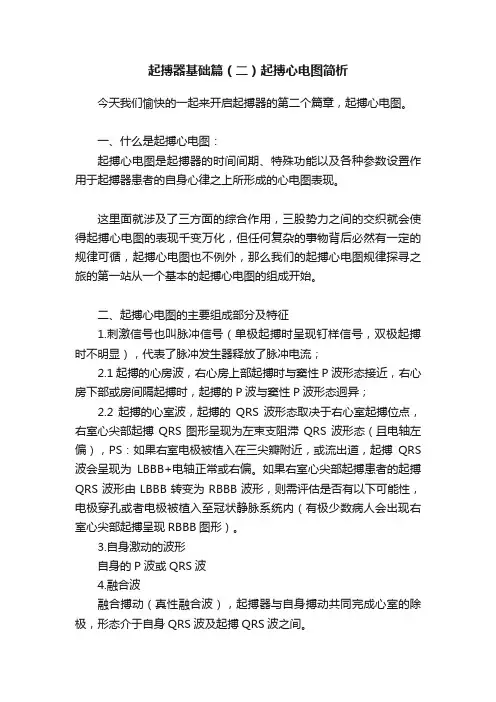

起搏器基础篇（二）起搏心电图简析今天我们愉快的一起来开启起搏器的第二个篇章，起搏心电图。
一、什么是起搏心电图：起搏心电图是起搏器的时间间期、特殊功能以及各种参数设置作用于起搏器患者的自身心律之上所形成的心电图表现。
这里面就涉及了三方面的综合作用，三股势力之间的交织就会使得起搏心电图的表现千变万化，但任何复杂的事物背后必然有一定的规律可循，起搏心电图也不例外，那么我们的起搏心电图规律探寻之旅的第一站从一个基本的起搏心电图的组成开始。
二、起搏心电图的主要组成部分及特征1.刺激信号也叫脉冲信号（单极起搏时呈现钉样信号，双极起搏时不明显），代表了脉冲发生器释放了脉冲电流；2.1起搏的心房波，右心房上部起搏时与窦性P波形态接近，右心房下部或房间隔起搏时，起搏的P波与窦性P波形态迥异；2.2起搏的心室波，起搏的QRS波形态取决于右心室起搏位点，右室心尖部起搏QRS图形呈现为左束支阻滞QRS波形态（且电轴左偏），PS：如果右室电极被植入在三尖瓣附近，或流出道，起搏QRS 波会呈现为LBBB+电轴正常或右偏。
如果右室心尖部起搏患者的起搏QRS波形由LBBB转变为RBBB波形，则需评估是否有以下可能性，电极穿孔或者电极被植入至冠状静脉系统内（有极少数病人会出现右室心尖部起搏呈现RBBB图形）。
3.自身激动的波形自身的P波或QRS波4.融合波融合搏动（真性融合波），起搏器与自身搏动共同完成心室的除极，形态介于自身QRS波及起搏QRS波之间。
伪融合搏动（假性融合波），仅仅为脉冲信号与自身QRS波重叠，形态完全与自身QRS波相同。
我们来举一个例子说明，起搏心电图的构成，通过这张心电图我们先来看一下单极起搏状态下的心室脉冲信号以及起搏夺获的QRS波形的基本形态。
我们再来举一个融合波的例子，为大家展示下从自身QRS波向融合波的进化过程以及融合波向起搏夺获波的进化过程。
这也是一个设置为单极起搏的起搏器，清晰的展示了自己的起搏脉冲。
