PADS两个常⽤使⽤技巧
虽然不是画板⼦得硬件⼯程师，但是很多时候也需要从PCB和原理图上⾯查看引脚。
本篇⽂章描述在使⽤PADS时两个⽐较常⽤的操作：
1、将PCB和原理图连接，同步显⽰
2、学会如何屏蔽多余的线，可以清晰的看到引脚或者⾛线等
⼀、连接PCB和原理图
如图点击⼯具栏PADS图标，弹出的串⼝可关闭，下⽅显⽰已连接，下⾯点击原理图或PCB试⼀下，OK，⼆者可以同步了。
⼆、屏蔽多余部分（Ctrl+Alt+C）
将⿏标点击在PCB图上，使⽤Ctrl+Alt+C，在弹出的对话框中选择需要屏蔽的部分，将 √ 去掉，点击应⽤-----OK！
功能实现⽅式
界⾯左右移动 Shift+⿏标滚轮。
PADS应用技巧PADS是一款非常流行的PCB设计软件，被广泛应用于电子行业。
它具有功能强大、易于学习和使用的特点。
在使用PADS时，掌握一些技巧和窍门可以提高工作效率和设计质量。
下面是一些常用的PADS应用技巧：1.使用快捷键：熟悉并使用快捷键可以大大提高工作效率。
可以通过点击“帮助”菜单下的“快捷键参考表”来查看所有快捷键的列表，并根据自己的工作习惯进行个性化设置。
2.使用工具栏：PADS提供了丰富的工具栏，可以方便地访问各种功能。
可以根据需要自定义工具栏，将常用的工具添加到工具栏上，以便快速访问。
3.使用层设置：在进行布局和布线时，使用层设置可以选择显示或隐藏特定层。
通过点击“视图”菜单下的“层设置”选项可以打开层设置对话框，可以根据需要选择显示或隐藏一些层。
4.使用自动布局和布线工具：PADS提供了强大的自动布局和布线工具，可以帮助设计师快速完成复杂的布局和布线任务。
在进行自动布局和布线之前，可以通过设置一些参数来调整自动布局和布线的结果。
5.使用电气规则检查工具：PADS提供了电气规则检查工具，可以帮助设计师快速检查电路板设计中的错误和潜在问题。
在进行布局和布线之前，应该使用电气规则检查工具对电路进行检查，以确保设计的正确性。
6.使用信号完整性工具：PADS提供了信号完整性工具，可以帮助设计师在设计电路板时解决信号完整性问题，如时钟分配、信号回退等。
在进行布局和布线之前，可以使用信号完整性工具对布局和布线进行优化。
7.使用三维视图：PADS提供了三维视图功能，可以帮助设计师更好地理解电路板的外观和布局。
可以通过点击“视图”菜单下的“三维网架”选项来打开三维视图，可以通过鼠标控制视图的旋转、缩放和移动。
8. 使用导入和导出功能：PADS支持多种文件格式的导入和导出，如Gerber、DXF、PADS ASCII等。
可以通过点击“文件”菜单下的“导入”和“导出”选项来导入和导出文件，以便与其他CAD软件进行交互。
PADS快捷键和技巧大全PADS（PowerPCB Advanced Design System）是一款强大的电子设计自动化软件。
它具有丰富的功能和工具，使得电路设计师能够快速而准确地完成电路布局和布线工作。
在使用PADS进行设计时，掌握一些快捷键和技巧可以提高工作效率和准确性。
下面是一些常用的PADS快捷键和技巧，帮助您更好地使用该软件。
1.快捷键：- Ctrl + N：新建设计文件。
- Ctrl + O：打开设计文件。
- Ctrl + S：保存设计文件。
- Ctrl + Z：撤销上一步操作。
- Ctrl + Y：重做。
- Ctrl + C：复制选定的元素。
- Ctrl + V：粘贴元素。
- Ctrl + X：剪切选定的元素。
- Ctrl + A：全选。
- Ctrl + D：删除选定的元素。
- Ctrl + G：对选定元素进行分组。
- Ctrl + U：解除选定元素的分组。
2.利用网格：在设计过程中，利用网格可以使布局和布线更加整齐和对齐。
您可以使用快捷键“G”打开网格设置对话框。
在这里，您可以设置网格的间距和显示选项。
还可以使用快捷键“Ctrl + Shift + G”重新对齐元件。
3.使用箭头和空格键：在布线时，使用箭头键可以调整元件的位置。
使用上箭头键可以向上移动元件，使用右箭头键可以向右移动元件，以此类推。
另外，使用空格键可以旋转元件。
4.使用自动布局工具：PADS提供了一些自动布局工具，可以帮助您布局电路板。
在布线完成后，使用“Tools”菜单中的“AutoRouter”选项可以自动完成布线。
这样可以节省时间和精力，并确保更好的布线质量。
5.使用层功能：PADS支持多层设计。
您可以使用快捷键“L”切换不同的层。
使用“Tab”键可以切换显示层。
使用“+”和“-”键可以放大和缩小显示。
7.使用高级选项：PADS提供了一些高级选项，可以进一步优化设计。
例如，使用快捷键“A”可以添加阵列，使用快捷键“M”可以移动选定元件。

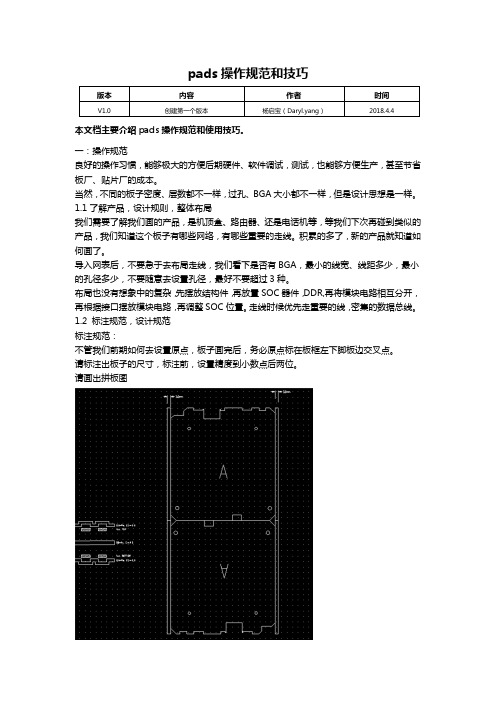

本文档一：操良好的板厂、当然，1.1我们需产品，何画了导入网的孔径布局也再根据1.2 标注规不管我请标注请画出版本V1.0本文档主要介绍一：操作规范 良好的操作习惯，板厂、贴片厂的成不同的板子.1了解产品，设计我们需要了解我们产品，我们知道这何画了。
