【CN210121515U】一种污泥好氧发酵用抛轮装置【专利】

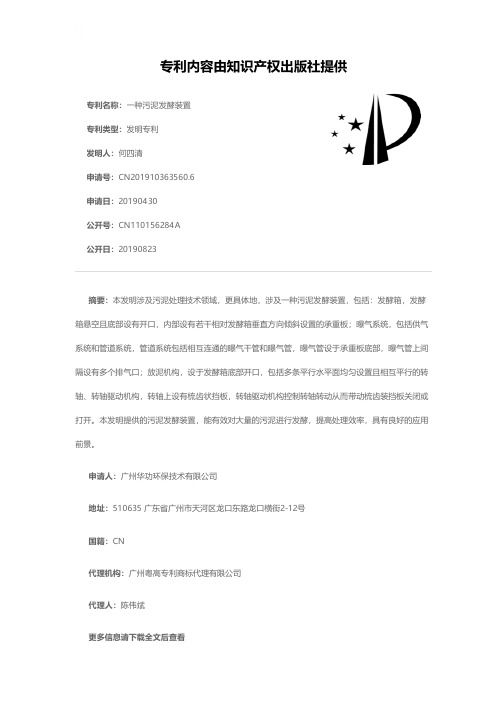

专利名称：一种污泥发酵装置专利类型：发明专利
发明人：何四清
申请号：CN201910363560.6申请日：20190430
公开号：CN110156284A
公开日：
20190823
专利内容由知识产权出版社提供
摘要：本发明涉及污泥处理技术领域，更具体地，涉及一种污泥发酵装置，包括：发酵箱，发酵箱悬空且底部设有开口，内部设有若干相对发酵箱垂直方向倾斜设置的承重板；曝气系统，包括供气系统和管道系统，管道系统包括相互连通的曝气干管和曝气管，曝气管设于承重板底部，曝气管上间隔设有多个排气口；放泥机构，设于发酵箱底部开口，包括多条平行水平面均匀设置且相互平行的转轴、转轴驱动机构，转轴上设有梳齿状挡板，转轴驱动机构控制转轴转动从而带动梳齿装挡板关闭或打开。

本发明提供的污泥发酵装置，能有效对大量的污泥进行发酵，提高处理效率，具有良好的应用前景。

申请人：广州华功环保技术有限公司
地址：510635 广东省广州市天河区龙口东路龙口横街2-12号
国籍：CN
代理机构：广州粤高专利商标代理有限公司
代理人：陈伟斌
更多信息请下载全文后查看。

专利名称：一种污泥发酵装置专利类型：实用新型专利
发明人：蓝剑锋
申请号：CN201920181608.7申请日：20190131
公开号：CN209481437U
公开日：
20191011
专利内容由知识产权出版社提供
摘要：本实用新型属于污泥处理技术领域，公开了一种污泥发酵装置，包括发酵室，发酵室的顶部设有进料口和废气收集口，底部设有集料斗，发酵室内从上往下设有至少两层传输皮带，上一层传输皮带的末端位于下一层的传输皮带的起始端上方，最上层传输皮带的起始端位于进料口下方；传输皮带的两侧设有挡板，挡板内设有与气源相连的气道，挡板朝向传输皮带的一侧开设有气孔。

本实用新型所提供的一种污泥发酵装置，设有多层传输皮带，每层传输皮带均可堆积污泥进行发酵，在实际生产中，可以根据生产的需求灵活选择每次需要发酵的量，而选择每次由几个传输皮带来堆积污泥，并可以通过多次转运来增加松散度，加快污泥的发酵速度。

申请人：深圳市确雅环保科技有限公司
地址：518000 广东省深圳市宝安区西乡街道臣田社区宝田二路6号雍华源A栋1609-1611
国籍：CN
代理机构：成都顶峰专利事务所(普通合伙)
代理人：李想
更多信息请下载全文后查看。

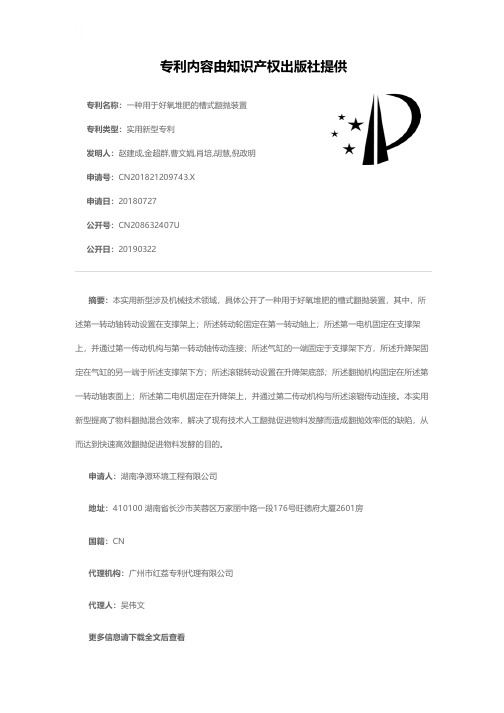

专利名称：一种用于好氧堆肥的槽式翻抛装置专利类型：实用新型专利
发明人：赵建成,金超群,曹文娟,肖培,胡慧,倪政明申请号：CN201821209743.X
申请日：20180727
公开号：CN208632407U
公开日：
20190322
专利内容由知识产权出版社提供
摘要：本实用新型涉及机械技术领域，具体公开了一种用于好氧堆肥的槽式翻抛装置，其中，所述第一转动轴转动设置在支撑架上；所述转动轮固定在第一转动轴上；所述第一电机固定在支撑架上，并通过第一传动机构与第一转动轴传动连接；所述气缸的一端固定于支撑架下方，所述升降架固定在气缸的另一端于所述支撑架下方；所述滚辊转动设置在升降架底部；所述翻抛机构固定在所述第一转动轴表面上；所述第二电机固定在升降架上，并通过第二传动机构与所述滚辊传动连接。

本实用新型提高了物料翻抛混合效率，解决了现有技术人工翻抛促进物料发酵而造成翻抛效率低的缺陷，从而达到快速高效翻抛促进物料发酵的目的。

申请人：湖南净源环境工程有限公司
地址：410100 湖南省长沙市芙蓉区万家丽中路一段176号旺德府大厦2601房
国籍：CN
代理机构：广州市红荔专利代理有限公司
代理人：吴伟文
更多信息请下载全文后查看。

专利名称：一种污泥发酵处理装置专利类型：实用新型专利
发明人：闫战怀
申请号：CN201922034075.2
申请日：20191122
公开号：CN211664929U
公开日：
20201013
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种污泥发酵处理装置，包括底座，所述底座的顶部设置有搅拌箱，所述进料管的顶部设置有进料口，所述搅拌箱顶部的中心固定连接有支撑架，所述支撑架顶部的中心安装有低速电机，所述搅拌箱的中心设置有低速电机相对应的搅拌装置，所述隔板的顶部设置有安装有下料板，所述搅拌箱底部的中心设置有传送管道，所述电机座的顶部安装有伺服电机，所述传送管道的中心设置有传动轴，所述传动轴的外壁设置有螺旋叶片。

本实用新型中，该装置不仅设计有搅拌装置，同时还设计有自动下料以及自动送料装置，既可以对各种原料进行充分的搅拌，同时也可以将经过搅拌后的原料传送至固定的位置进行堆肥，工作效率大大提高，值得大力推广。

申请人：珠海市宏能电子科技有限公司
地址：519000 广东省珠海市富山工业区七星大道21号2号厂房
国籍：CN
更多信息请下载全文后查看。

专利名称：一种好氧发酵饲料处理固体有机物的槽式翻抛机专利类型：实用新型专利
发明人：王自恒
申请号：CN201922106382.7
申请日：20191129
公开号：CN211510544U
公开日：
20200918
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种好氧发酵饲料处理固体有机物的槽式翻抛机，包括主体和活动轮，所述主体的底部活动设置有限位架，且限位架的内壁活动安置有转轴，所述活动轮设置于转轴的外壁两侧，所述限位架的外壁一侧活动设置有支撑座，且支撑座的内壁活动安置有动力机构，所述动力机构的外壁中部活动设置有活动机构，所述主体的顶部安置有工作箱，且主体的外壁活动设置有照明灯。

该好氧发酵饲料处理固体有机物的槽式翻抛机设置有主体，转轴与限位架之间为活动连接，使得装置在使用时，使用者可启动装置内的电动机，使得电动机带动主动齿轮旋转后，主动齿轮通过链条带动传动齿轮旋转，传动齿轮带动转轴在限位架上旋转。

申请人：西双版纳为民牧业有限公司
地址：666100 云南省西双版纳傣族自治州景洪市嘎洒镇
国籍：CN
代理机构：北京盛凡智荣知识产权代理有限公司
代理人：张塨
更多信息请下载全文后查看。

专利名称：一种污泥翻抛机专利类型：实用新型专利
发明人：叶宝水,黄荣清
申请号：CN201320572781.2申请日：20130917
公开号：CN203568983U
公开日：
20140430
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种污泥翻抛机，包括机架，机架的上方设有操控室，机架左右两侧下部设有行走装置，行走装置之间设有翻抛装置，机架左右两侧设有两套用来控制翻抛装置升降的传动装置，机架上还安装有驱动装置；翻抛装置上方机架外侧安装有可自动伸缩的检测装置，检测装置通过数据线与操控室内控制面板相连接，用于污泥堆肥理化参数的测定。

本实用新型增加了自动检测装置，在翻抛机翻抛堆肥时，根据其产生的气流进行检测，也可在静止时通过控制面板来操控检测装置伸入堆肥中测定其理化性质，大大减轻了人工测定的工作量，且本实用新型安装在机架的外侧，方便检查、维修和更换。

申请人：厦门绿标生物科技有限公司
地址：361100 福建省厦门市同安区美溪道97号(湖里工业园)
国籍：CN
更多信息请下载全文后查看。

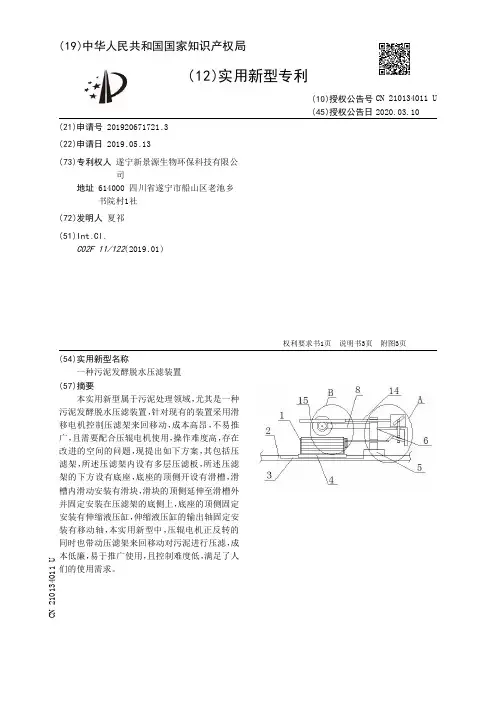

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920671721.3(22)申请日 2019.05.13(73)专利权人 遂宁新景源生物环保科技有限公司地址 614000 四川省遂宁市船山区老池乡书院村1社(72)发明人 夏祁　(51)Int.Cl.C02F 11/122(2019.01)(54)实用新型名称一种污泥发酵脱水压滤装置(57)摘要本实用新型属于污泥处理领域，尤其是一种污泥发酵脱水压滤装置，针对现有的装置采用滑移电机控制压滤架来回移动，成本高昂，不易推广，且需要配合压辊电机使用，操作难度高，存在改进的空间的问题，现提出如下方案，其包括压滤架，所述压滤架内设有多层压滤板，所述压滤架的下方设有底座，底座的顶侧开设有滑槽，滑槽内滑动安装有滑块，滑块的顶侧延伸至滑槽外并固定安装在压滤架的底侧上，底座的顶侧固定安装有伸缩液压缸，伸缩液压缸的输出轴固定安装有移动轴，本实用新型中，压辊电机正反转的同时也带动压滤架来回移动对污泥进行压滤，成本低廉，易于推广使用，且控制难度低，满足了人们的使用需求。

权利要求书1页 说明书3页 附图3页CN 210134011 U 2020.03.10C N 210134011U权　利　要　求　书1/1页CN 210134011 U1.一种污泥发酵脱水压滤装置，包括压滤架（1），所述压滤架（1）内设有多层压滤板，其特征在于，所述压滤架（1）的下方设有底座（2），底座（2）的顶侧开设有滑槽（3），滑槽（3）内滑动安装有滑块（4），滑块（4）的顶侧延伸至滑槽（3）外并固定安装在压滤架（1）的底侧上，底座（2）的顶侧固定安装有伸缩液压缸（5），伸缩液压缸（5）的输出轴固定安装有移动轴（6），移动轴（6）的一侧固定安装有连接柱（8），连接柱（8）远离移动轴（6）的一端固定安装有压辊电机（9），压辊电机（9）的输出轴通过联轴器固定安装有转动轴（10），转动轴（10）上固定套接有压辊（11）和齿轮（12），所述移动轴（6）的一侧开设有滑孔（13）,滑孔（13）内活动安装有滑杆（14）,滑杆（14）的两端均延伸至滑孔（13）外，滑杆（14）的一端固定安装有齿条（15）,齿条（15）与齿轮（12）相啮合，滑杆（14）的另一端固定安装有固定板（16），固定板（16）的下方设有固定安装在移动轴（6）一侧的L型杆（17）,L型杆（17）的顶侧开设有活动孔（18）,活动孔（18）的两端均延伸至L型杆（17）外。
