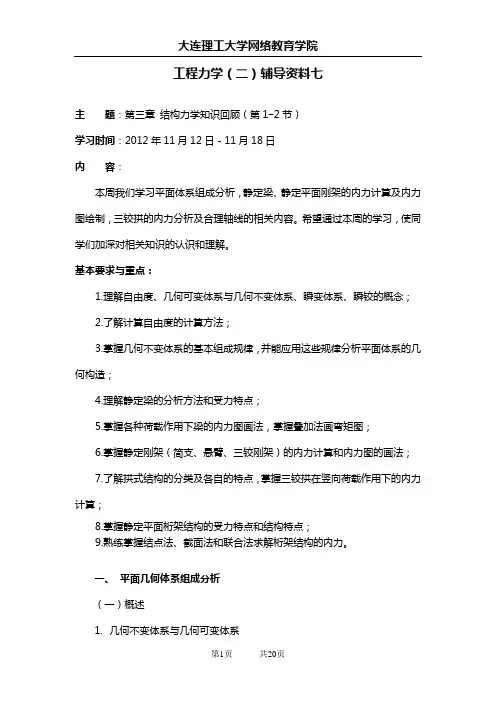

工程力学（二）辅导资料七主题：第三章结构力学知识回顾（第1~2节）学习时间：2012年11月12日－11月18日内容：本周我们学习平面体系组成分析，静定梁、静定平面刚架的内力计算及内力图绘制，三铰拱的内力分析及合理轴线的相关内容。
希望通过本周的学习，使同学们加深对相关知识的认识和理解。
基本要求与重点：1.理解自由度、几何可变体系与几何不变体系、瞬变体系、瞬铰的概念；2.了解计算自由度的计算方法；3.掌握几何不变体系的基本组成规律，并能应用这些规律分析平面体系的几何构造；4.理解静定梁的分析方法和受力特点；5.掌握各种荷载作用下梁的内力图画法，掌握叠加法画弯矩图；6.掌握静定刚架（简支、悬臂、三铰刚架）的内力计算和内力图的画法；7.了解拱式结构的分类及各自的特点，掌握三铰拱在竖向荷载作用下的内力计算；8.掌握静定平面桁架结构的受力特点和结构特点；9.熟练掌握结点法、截面法和联合法求解桁架结构的内力。
一、平面几何体系组成分析（一）概述1.几何不变体系与几何可变体系几何不变体系——在不考虑材料应变的条件下，体系的位置和形状是不能改变的；几何可变体系——在不考虑材料应变的条件下，体系的位置和形状是可以改变的。
2.自由度平面内一点有两种独立运动方式，因此一点在平面内有两个自由度。
一个刚片在平面内有三种独立的运动方式，因此一个刚片在平面内有三个自由度。
一般说来，如果一个体系有n个独立运动的方程，则这个体系有n个自由度。
换句话说，一个体系自由度的个数，等于这个体系运动时可以独立改变的坐标的数目。
（二）计算自由度计算自由度可采用以下几种算法：①把体系看作由许多刚片受铰结、刚结和链杆的约束而组成的。
以m表示体系中刚片的个数，则刚片的自由度个数总和为3m。
计算约束总数时，体系中如有复约束，则应事先把它折合成单约束；刚片内部如有多余约束，也应把它们计算在内。
以g代表单刚结个数，以h代表单铰结个数，以b代表单链杆根数，则约束总数为32++。
第二章 作业参考答案习题2-3(b )(a )FAK解：先计算计算自由度：3(2)321(2303)0W m h r =−+=×−×+= 或者2()212(213)0W j b r =−+=×−+=这表明体系具有几何不变所需最少的联系数目。
此体系的支座链杆只有三根，且不完全平行也不交于一点，若体系为一刚片，则他与地基是按两刚片规则组成的，因此只需分析体系本身是不是一个几何不变的刚片即可。
去掉M 和C 两个二元体。
在b 图中，KFL 刚片、ABF 刚片和GEJ 刚片通过不共线的三个铰（Ⅰ，Ⅱ）、（Ⅱ，Ⅲ）和（Ⅰ，Ⅲ）两两连接，由三刚片规则可知，体系为几何不变体系，且无多余联系。
习题2-5解：先计算计算自由度：3(2)34(244)W m h r =−+=×−×+=0这表明体系具有几何不变所需最少的联系数目。
大地作为刚片Ⅰ，ACE 和BDF 分别作为刚片Ⅱ和Ⅲ，此三刚片用不共线的三个铰（Ⅰ，Ⅱ）（或者A ）、（Ⅱ，Ⅲ）和（Ⅰ，Ⅲ）（或者B ）两两连接，如上图，由三刚片规则可知，体系为几何不变体系，且无多余联系。
KNMFJA解：先计算计算自由度3(2)328(2200)4W m h r =−+=×−×+=>3 或者2()216(280)43W j b r =−+=×−+=>这表明体系具有几何可变的（常变）。
注：如果分不清是常变还是瞬变，可以直接写可变也行。
习题2-9解：先计算计算自由度：3(2)311(2153)W m h r =−+=×−×+=0 或者2()27(113)0W j b r =−+=×−+=这表明体系具有几何不变所需最少的联系数目。
此体系的支座链杆只有三根，且不完全平行也不交于一点，若体系为一刚片，则他与地基是按两刚片规则组成的，因此只需分析体系本身是不是一个几何不变的刚片即可。
