便携式超声波流量计使用探讨

便携式多普勒超声波流量计使用说明示例文章篇一：哎呀，亲爱的朋友们，你们知道吗？今天我要给大家讲讲这个超级厉害的便携式多普勒超声波流量计！这东西看起来小小的，可作用大着呢！就像我们小小的身体里藏着大大的能量一样。

它的外观呀，不大不小刚刚好，能被我们轻松地拿在手里。

上面有一些按钮和屏幕，就像我们玩的游戏机，不过可别小瞧这些按钮和屏幕，它们可有大用处！当我们要用它的时候，第一步，得先把它打开，这就好比我们早上起床睁开眼睛，准备迎接新的一天。

然后呢，我们要根据测量的东西，设置好相应的参数。

这可有点像我们做数学题，得选对公式才能得出正确答案。

比如说，如果我们要测量水流，那就要把和水流相关的数值设定好。

你说这是不是很神奇？再然后，我们把这个流量计的探头放到要测量的地方。

这探头就像是我们的小侦察兵，去获取最准确的信息。

“哎呀，这能测准吗？”你可能会这么问。

放心啦！它可准啦，就像我们的眼睛看东西一样清楚准确。

在测量的过程中，我们要注意保持探头的稳定，不能乱动。

不然它就像被我们捣乱的小伙伴，会生气，给出不准确的结果哟。

测量结束后，数据就会显示在屏幕上啦。

我们可以清楚地看到各种信息，比如流速啦、流量啦等等。

这多方便呀！你看，这个便携式多普勒超声波流量计是不是很棒？它就像我们的好帮手，能帮我们快速又准确地获取各种测量数据。

我觉得呀，有了它，很多工作都会变得轻松又高效，难道不是吗？所以呀，大家都要好好了解它，学会使用它，让它发挥出最大的作用！示例文章篇二：哇塞！今天我要跟大家讲讲这个超厉害的便携式多普勒超声波流量计！你们知道吗？这玩意儿就像是一个神奇的小助手，能帮我们解决好多问题呢！想象一下，一条河流奔腾不息，我们想知道水在里面流得有多快，流量有多大。

这时候，便携式多普勒超声波流量计就派上用场啦！它的样子不大不小，拿在手里刚刚好。

上面有一些按钮和屏幕，可别小看这些哦！当我们要使用它的时候，第一步，先把它打开，就像打开一个神秘的宝箱一样。

便携式超声波流量计的使用方法便携式超声波流量计是一种用来测量流体流速的仪器。

它具有便携、易于安装和使用的特点，适用于各种流体介质（如水、油、气体等）的流量测量。

以下是关于便携式超声波流量计的使用方法的详细描述：1. 选择合适的测量位置：测量位置选择是确保准确测量的关键因素。

确保流量计安装在平直的管道段上，并且流体能够顺利通过。

避免在有明显涡流或进出口受阻的区域进行测量。

2. 准备管道表面：在安装流量计之前，应确保管道表面干净、光滑，并且没有杂质或氧化物的存在。

可以使用擦洗剂清洁表面，然后用纯净的水清洗，并使用干净的布擦干。

3. 安装传感器：将传感器安装在管道上，并采用合适的固定装置进行固定。

确保传感器的位置正确无误，且与管道表面保持紧密接触。

4. 连接电缆：将传感器与流量计的电缆连接起来。

确保插头连接牢固，并注意检查电缆是否有损坏或线路接触不良的情况。

5. 设置参数：根据实际测量需求，进入流量计的设置界面，设置相应的参数，如单位（升、立方米、加仑等）、流速范围、波速和波速比等。

6. 校准流量计：在开始正式测量之前，进行流量计的校准是必要的。

可以使用已知流速的标准流量计或参考设备进行校准，确保测量结果的准确性。

7. 开始测量：打开流量计的电源，并确认测量仪器和传感器能够正常工作。

根据实际需求，选择相应的测量模式（如瞬时流量、累积流量等），按下开始按钮开始测量。

8. 监测测量结果：实时监测流量计的测量结果，确保测量数据的准确性和稳定性。

如果测量数据异常或不稳定，需要检查测量条件和设备运行情况，重新排除故障。

9. 数据处理和分析：测量结束后，根据需要导出或记录测量结果。

可以使用计算机软件进行数据处理和分析，生成曲线图、报告等。

10. 维护和保养：定期对便携式超声波流量计进行维护和保养是确保其长期可靠工作的关键。

清洁传感器、检查电缆和连接器是否正常等是常规维护工作。

定期检查流量计的准确性，进行校准和调整，也是必要的。

手持超声波流量计使用说明一、简介手持超声波流量计是一种便携式的测量仪器，用于测量流体的流量。

它采用超声波技术，通过发送和接收超声波信号来测量流体的速度和流量。

手持超声波流量计的使用非常方便，适用于各种场合和流体的测量。

二、使用前准备1. 确保手持超声波流量计的电池电量充足，如果电量不足，请及时充电或更换电池。

2. 手持超声波流量计需要与被测流体接触，因此在使用前应确保被测流体的管道干净，无杂质和污垢。

3. 手持超声波流量计需要在合适的环境温度下使用，避免过高或过低的温度对测量结果产生影响。

三、使用步骤1. 打开手持超声波流量计的电源开关，待仪器启动后进入测量界面。

2. 将手持超声波流量计的传感器部分贴近被测流体所在的管道或管路，确保传感器与管道之间无间隙。

3. 等待一段时间，手持超声波流量计会自动进行测量，并将测量结果显示在屏幕上。

4. 根据需要，可以通过手持超声波流量计的操作界面进行设置，例如选择不同的单位、调整测量精度等。

5. 在测量完成后，及时关闭手持超声波流量计的电源开关，避免浪费电池电量。

四、注意事项1. 使用手持超声波流量计时，应保持仪器的干净和整洁，避免灰尘、水滴等物质进入仪器内部影响测量精度。

2. 在使用过程中，应特别注意安全，避免手持超声波流量计与电源或被测流体接触，以免发生触电或其他事故。

3. 手持超声波流量计的测量结果可能受到一些外界因素的影响，例如流体的温度、压力、粘度等，因此在使用时应尽量控制这些因素的影响。

4. 如遇到测量结果异常或有疑问的情况，应及时联系仪器供应商或技术人员进行咨询和解决。

五、维护保养1. 定期清洁手持超声波流量计的传感器部分，避免积累过多的灰尘和污垢影响测量精度。

2. 如长时间不使用手持超声波流量计，应将电池取出，避免电池漏电影响仪器正常使用。

3. 避免手持超声波流量计与其他硬物摩擦或撞击，以免损坏仪器。

六、适用范围手持超声波流量计适用于各种液体和气体的流量测量，包括但不限于自来水、石油、化工品、食品、制药等行业。

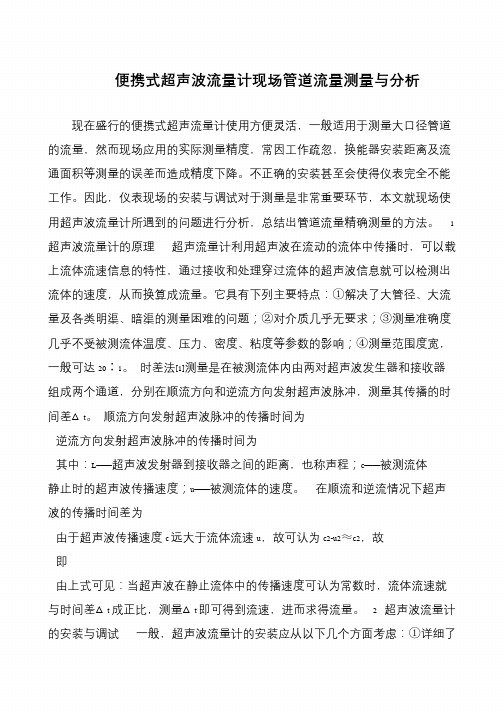

便携式超声波流量计现场管道流量测量与分析
现在盛行的便携式超声流量计使用方便灵活，一般适用于测量大口径管道的流量，然而现场应用的实际测量精度，常因工作疏忽，换能器安装距离及流通面积等测量的误差而造成精度下降。

不正确的安装甚至会使得仪表完全不能工作。

因此，仪表现场的安装与调试对于测量是非常重要环节，本文就现场使用超声波流量计所遇到的问题进行分析，总结出管道流量精确测量的方法。

1 超声波流量计的原理超声流量计利用超声波在流动的流体中传播时，可以载上流体流速信息的特性，通过接收和处理穿过流体的超声波信息就可以检测出流体的速度，从而换算成流量。

它具有下列主要特点：①解决了大管径、大流量及各类明渠、暗渠的测量困难的问题；②对介质几乎无要求；③测量准确度几乎不受被测流体温度、压力、密度、粘度等参数的影响；④测量范围度宽，一般可达20∶1。

时差法[1]测量是在被测流体内由两对超声波发生器和接收器组成两个通道，分别在顺流方向和逆流方向发射超声波脉冲，测量其传播的时间差△t。

顺流方向发射超声波脉冲的传播时间为
逆流方向发射超声波脉冲的传播时间为
其中：L——超声波发射器到接收器之间的距离，也称声程；c——被测流体静止时的超声波传播速度；u——被测流体的速度。

在顺流和逆流情况下超声波的传播时间差为
由于超声波传播速度c 远大于流体流速u，故可认为c2-u2≈c2，故
即
由上式可见：当超声波在静止流体中的传播速度可认为常数时，流体流速就与时间差△t 成正比，测量△t 即可得到流速，进而求得流量。

2 超声波流量计的安装与调试一般，超声波流量计的安装应从以下几个方面考虑：①详细了。

超声波流量计使用中应注意的问题超声波流量计适用于各种工业现场中液体流量的在线标定和巡检测量。

HN-2004系列手持式超声波流量计具有测量精度高、一致性好、电池供电、操作简单、携带方便等特点，是目前国内体积最小、质量最轻，真正意义上的便携式超声波流量计，特别是在大口径供水管线上，便携式超声波流量计可以将探头安装在管道外表面，实现不断流、不破坏原有管线测量流量，产品已远销至日本、韩国、澳洲、美国等地区，受到了广泛好评。

超声波流量计因为有着其它流量计无法比拟的优点，逐渐成为人们测量流量的首选流量计。

这里列举超声波流量计的六大优点供大家参考：一、外夹式超声波流量计可以实现非接触测流量，即使是插入式或内贴式超声波流量计，其压损也几乎为零，其测流量的方便性与经济性是最佳的。

二、超声波流量计水、气、油各种介质都可以测量，其应用的领域十分广阔。

三、超声波流量计的制造成本几乎和口径无关，在大口径流量计量场合有着价格合理，安装使用方便的综合竞争优势。

四、便携式超声波流量计可以实现一台流量计在各种管径，各种材质的管线上测流量，是作为标准表进行在线校准、比对或期间核查的首选流量计类型。

五、超声波流量计具有其测流原理基于长度与时间两个基本物理量的溯源方便性，可以预见它必将超越其它原理的流量计成为流量标准甚至是流量基准的载体。

六、超声波流量计运行能耗极小，可方便地实现长年电池供电，加之先进的智能化主机可方便地进行网络无线通信，其应用前景更加广阔。

目前超声波流量计在供水行业应用最多的主要还是液体便携式超声波流量计，在实际使用中，不少用户由于对超声波流量计的使用要点掌握不好，测量效果不理想，因而对超声波流量计产生了种种怀疑：“这种流量计测得准吗?”之类的疑问目前已成为业内的热门话题。

评价一种流量计品质的最佳平台就是流量标准装置，通过对数年来的超声波流量计检定结论进行统计，我们发现：超声波流量计的各项指标与其它速度式流量计不相上下，而且当流速足够大时其线性特别好。

便携式超声波流量计使用方法(一)便携式超声波流量计使用介绍•便携式超声波流量计是一种用于测量管道或管道中流动液体的仪器。

•它使用超声波技术来测量流体在管道中的速度和流量。

•它具有使用简便、精确度高等优点，广泛应用于各个行业中。

安装步骤1.将便携式超声波流量计取出，并确认其完整性和配件齐全性。

2.将传感器安装在待测管道上，确保紧密贴合且无泄漏。

3.打开便携式超声波流量计的电源，并进行基本设置。

4.进入流量计的测量界面，选择合适的测量模式和单位。

5.开始测量，观察流量计的显示结果。

注意事项•在安装传感器时，确保管道内无气体和杂质，以免影响测量结果。

•使用过程中，保持管道内液体流动畅通，避免堵塞或倒流。

•在低温环境下使用时，采取保温措施，以免影响测量准确度。

•定期校准便携式超声波流量计，确保测量结果的准确性和可靠性。

适用范围•便携式超声波流量计适用于各种液体介质的流量测量，包括水、油、化学液体等。

•它适用于管道、管线和一些封闭系统中的流量监测和控制。

•它广泛应用于工业生产、水务管理、能源行业等领域。

优势和劣势优势•便携式超声波流量计具有体积小、重量轻、携带方便等优点，适用于现场和移动测量。

•它无需改变管道结构或介入流体，对流动没有影响，具有非侵入性测量优势。

•具备高精度、高稳定性和高灵敏度，可实时监测流量变化。

劣势•便携式超声波流量计的价格相对较高，对于一些低预算项目可能不适用。

•在某些特殊介质的测量中，可能存在测量误差或适用性不理想的情况，需要进一步验证。

总结便携式超声波流量计是现代流量测量技术的重要组成部分，它具有使用方便、精确度高等优点，被广泛应用于各个行业中。

在使用过程中，需要注意安装步骤和注意事项，以确保测量结果的准确性和可靠性。

尽管存在一些劣势，但其优势使其成为流量监测和控制的重要工具。

*请注意，本文章仅为模拟生成，不代表真实的创作者观点和意图。

不同的便携式超声波流量计方法时间差法•时间差法是一种常用的测量方法，它通过测量超声波在流体中传播的时间差来计算流速和流量。

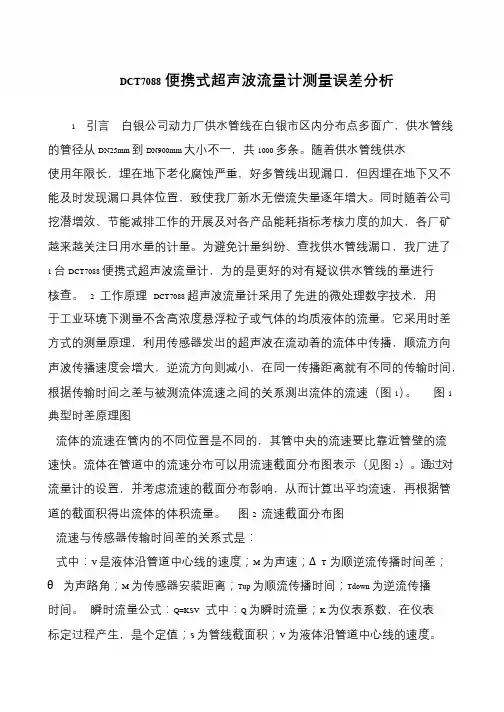

DCT7088便携式超声波流量计测量误差分析1 引言白银公司动力厂供水管线在白银市区内分布点多面广，供水管线的管径从DN25mm 到DN900mm 大小不一，共1000 多条。

随着供水管线供水使用年限长，埋在地下老化腐蚀严重，好多管线出现漏口，但因埋在地下又不能及时发现漏口具体位置，致使我厂新水无偿流失量逐年增大。

同时随着公司挖潜增效、节能减排工作的开展及对各产品能耗指标考核力度的加大，各厂矿越来越关注日用水量的计量。

为避免计量纠纷、查找供水管线漏口，我厂进了1 台DCT7088 便携式超声波流量计，为的是更好的对有疑议供水管线的量进行核查。

2 工作原理DCT7088 超声波流量计采用了先进的微处理数字技术，用于工业环境下测量不含高浓度悬浮粒子或气体的均质液体的流量。

它采用时差方式的测量原理，利用传感器发出的超声波在流动着的流体中传播，顺流方向声波传播速度会增大，逆流方向则减小，在同一传播距离就有不同的传输时间，根据传输时间之差与被测流体流速之间的关系测出流体的流速（图1）。

图1 典型时差原理图流体的流速在管内的不同位置是不同的，其管中央的流速要比靠近管壁的流速快。

流体在管道中的流速分布可以用流速截面分布图表示（见图2）。

通过对流量计的设置，并考虑流速的截面分布影响，从而计算出平均流速，再根据管道的截面积得出流体的体积流量。

图2 流速截面分布图流速与传感器传输时间差的关系式是：式中：V 是液体沿管道中心线的速度；M 为声速；ΔT为顺逆流传播时间差；θ为声路角；M 为传感器安装距离；Tup 为顺流传播时间；Tdown 为逆流传播时间。

瞬时流量公式：Q=KSV 式中：Q 为瞬时流量；K 为仪表系数，在仪表标定过程产生，是个定值；S 为管线截面积；V 为液体沿管道中心线的速度。
