便携式与手持式超声波流量计的区别

超声波流量计型号引言超声波流量计（Ultrasonic Flow Meter）是一种用于测量液体或气体流动速度和流量的仪器。

它利用超声波的传播速度和其在流体中的传播时间的关系，计算出流体的流速和流量。

本文将介绍几种常见的超声波流量计型号及其特点。

1. 型号 A型号 A 是一种便携式超声波流量计，适用于较小管道的流量测量。

该型号具有以下特点：•测量范围广泛：适用于直径为 10mm 至 100mm 的管道；•高精度：具有±0.5% 的测量精度；•易于操作：采用触摸屏控制面板，用户界面友好；•高可靠性：采用先进的数字信号处理技术和多重算法，有效减少了测量误差；•多种通信接口：支持 Modbus、RS485 等通信协议，方便与其他设备进行数据交互。

2. 型号 B型号 B 是一种固定式超声波流量计，适用于中等大小管道的流量测量。

该型号具有以下特点：•测量范围广泛：适用于直径为 50mm 至 500mm 的管道；•高精度：具有±0.2% 的测量精度；•大屏幕显示：配备大尺寸液晶显示屏，方便用户实时监测流量；•多种输出方式：支持 4-20mA、RS485 和脉冲输出，方便与其他设备进行数据交互；•耐高温高压：可适应高温高压环境，适用于工业生产现场的流量监测。

3. 型号 C型号 C 是一种嵌入式超声波流量计，适用于大型管道的流量测量。

该型号具有以下特点：•测量范围广泛：适用于直径为 300mm 至 3000mm 的管道；•高精度：具有±0.1% 的测量精度；•多通道测量：可同时测量多个管道中的流量，满足复杂工艺流程的需求；•大容量数据存储：内置大容量存储器，可存储长时间的测量数据；•远程监控：可通过网络远程监控流量数据，方便管理和维护。

4. 型号 D型号 D 是一种气体流量计的特殊型号，适用于测量气体流量。

该型号具有以下特点：•强大的气体适应性：能够测量多种气体，包括空气、氮气、氧气等；•高灵敏度：可测量低至 0.01m/s 的气体流速；•快速响应：具有快速响应时间，适用于需要实时监测的气体流量测量场景；•耐高温高压：可适应高温高压环境，适用于工业生产现场的气体流量监测。

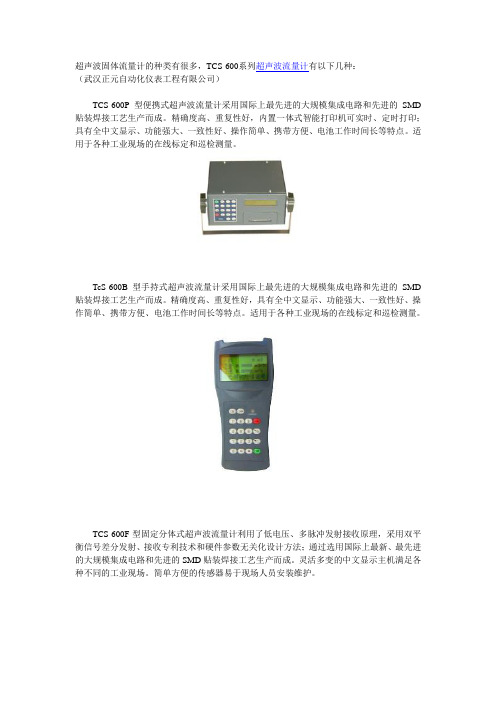

超声波固体流量计的种类有很多，TCS-600系列超声波流量计有以下几种：
（武汉正元自动化仪表工程有限公司）
TCS-600P型便携式超声波流量计采用国际上最先进的大规模集成电路和先进的SMD 贴装焊接工艺生产而成。

精确度高、重复性好，内置一体式智能打印机可实时、定时打印；具有全中文显示、功能强大、一致性好、操作简单、携带方便、电池工作时间长等特点。

适用于各种工业现场的在线标定和巡检测量。

TcS-600B型手持式超声波流量计采用国际上最先进的大规模集成电路和先进的SMD 贴装焊接工艺生产而成。

精确度高、重复性好，具有全中文显示、功能强大、一致性好、操作简单、携带方便、电池工作时间长等特点。

适用于各种工业现场的在线标定和巡检测量。

TCS-600F型固定分体式超声波流量计利用了低电压、多脉冲发射接收原理，采用双平衡信号差分发射、接收专利技术和硬件参数无关化设计方法；通过选用国际上最新、最先进的大规模集成电路和先进的SMD贴装焊接工艺生产而成。

灵活多变的中文显示主机满足各种不同的工业现场。

简单方便的传感器易于现场人员安装维护。

TCS-600Y型管段式超声波流量计是将TCS-600Y-18主板连接一个20线4键并口键盘显示器封装到一个密封的机壳中，实现在线显示与操作。

该款产品避免了外缚式和插入式传感器在安装过程中由于人为和管道因素产生的误差。

具有精度高、量程比宽、无压力损失、
安装简单等优点。

TCS-600F系列固定分体式超声波冷/热量表广泛应用于供热管网的在线计量。

主机分为壁挂标准型、壁挂防爆型、盘装型和本地显示型，传感器为分外缚式、插入式、管段式等。

手持超声波流量计使用说明一、简介手持超声波流量计是一种便携式的测量仪器，用于测量流体的流量。

它采用超声波技术，通过发送和接收超声波信号来测量流体的速度和流量。

手持超声波流量计的使用非常方便，适用于各种场合和流体的测量。

二、使用前准备1. 确保手持超声波流量计的电池电量充足，如果电量不足，请及时充电或更换电池。

2. 手持超声波流量计需要与被测流体接触，因此在使用前应确保被测流体的管道干净，无杂质和污垢。

3. 手持超声波流量计需要在合适的环境温度下使用，避免过高或过低的温度对测量结果产生影响。

三、使用步骤1. 打开手持超声波流量计的电源开关，待仪器启动后进入测量界面。

2. 将手持超声波流量计的传感器部分贴近被测流体所在的管道或管路，确保传感器与管道之间无间隙。

3. 等待一段时间，手持超声波流量计会自动进行测量，并将测量结果显示在屏幕上。

4. 根据需要，可以通过手持超声波流量计的操作界面进行设置，例如选择不同的单位、调整测量精度等。

5. 在测量完成后，及时关闭手持超声波流量计的电源开关，避免浪费电池电量。

四、注意事项1. 使用手持超声波流量计时，应保持仪器的干净和整洁，避免灰尘、水滴等物质进入仪器内部影响测量精度。

2. 在使用过程中，应特别注意安全，避免手持超声波流量计与电源或被测流体接触，以免发生触电或其他事故。

3. 手持超声波流量计的测量结果可能受到一些外界因素的影响，例如流体的温度、压力、粘度等，因此在使用时应尽量控制这些因素的影响。

4. 如遇到测量结果异常或有疑问的情况，应及时联系仪器供应商或技术人员进行咨询和解决。

五、维护保养1. 定期清洁手持超声波流量计的传感器部分，避免积累过多的灰尘和污垢影响测量精度。

2. 如长时间不使用手持超声波流量计，应将电池取出，避免电池漏电影响仪器正常使用。

3. 避免手持超声波流量计与其他硬物摩擦或撞击，以免损坏仪器。

六、适用范围手持超声波流量计适用于各种液体和气体的流量测量，包括但不限于自来水、石油、化工品、食品、制药等行业。

医用便携式超声仪分类医用便携式超声仪是现代医疗设备领域的重要创新，它的便携性和高效性使其在临床应用中得到广泛运用。

为了更好地满足医疗工作的需求，便携式超声仪被分为多种不同的类型和分类。

本文将对医用便携式超声仪的分类进行详细介绍。

【第一部分：基于功能的分类】1. 手持式超声仪手持式超声仪是最基本的便携式超声仪类型之一。

它采用人手控制，并且具有简单易用的特点。

手持式超声仪主要用于进行基础的超声检查，如妇科、乳腺、心脏等常见部位的检查。

由于其携带方便，广泛用于急诊科、门诊等临床环境。

2. 便携式超声仪便携式超声仪是一种更为复杂和高级的设备类型。

它通常配备带有显示屏和操作系统的控制台，可以进行更精细和全面的超声检查。

便携式超声仪广泛应用于急诊、手术室、ICU等需要快速准确结果的场所。

3. 可穿戴式超声仪可穿戴式超声仪是近年来兴起的一种新型超声设备。

它通过将超声探头集成到穿戴设备中，如手环、眼镜或服装中，实现了更加方便的操作和移动性。

可穿戴式超声仪主要应用于快速诊断和监测领域，对于特定的疾病和情况具有极大的实用价值。

【第二部分：基于应用领域的分类】1. 临床医学超声仪临床医学超声仪是最常见的一类医用便携式超声仪。

它广泛应用于各个临床科室，如妇产科、内科、外科等，用于人体器官的检查和诊断。

临床医学超声仪通常具有多种探头，可以适应不同部位的检查需求。

2. 超声引导手术仪超声引导手术仪是一种特殊类型的医用便携式超声仪，主要用于手术中的实时引导。

它可以帮助医生观察手术部位的结构和血流情况，提高手术准确性和安全性。

超声引导手术仪在神经外科、心脏外科等领域得到了广泛应用。

3. 体育医学超声仪体育医学超声仪是专门为运动员和体育爱好者设计的一类超声仪。

它主要用于检测和诊断运动损伤，如肌肉拉伤、韧带损伤等。

体育医学超声仪的特点是便携性和实时性，可以在现场进行快速准确的诊断。

4. 点-of-care（POC）超声仪点-of-care超声仪是一种新兴的超声设备，具有即时、快速和便携的特点。

超声波流量计的原理和构造原理：超声波是指频率超过20kHz的声波。

在超声波流量计中，通常使用的是频率为1MHz~10MHz的超声波。

超声波在流体中传播时，会受到介质的密度和流速等因素的影响，这些因素会引起超声波在介质中传播速度的变化。

构造：1.发射器（传感器）：负责发射超声波信号。

发射器一般是由一个或多个压电陶瓷片组成，当施加电压时，会产生机械振动，从而产生超声波信号。

2.接收器（传感器）：负责接收经过流体传播回来的超声波信号。

接收器和发射器一样，通常也是由压电陶瓷片组成。

当接收到超声波信号时，压电陶瓷片会产生电压信号。

3.转化电路：负责将接收到的压电陶瓷片产生的电压信号转换成数字信号，并传输给处理器进行处理。

4.信号处理器：负责对接收到的数字信号进行处理，包括滤波、放大、波形分析等。

同时，信号处理器还可以计算流体流速、流量等参数，并将结果显示在显示器上。

5.显示器：用于显示流体的流速、流量等参数。

一般采用LCD或LED显示器。

根据不同的应用需求，超声波流量计的结构和形状可能会有所不同。

一般有直入式、插入式和便携式等不同类型。

直入式超声波流量计适用于直管道，插入式超声波流量计适用于需要测量流体的管道，便携式超声波流量计则可以携带方便进行不同位置的流量测量。

总之，超声波流量计通过发射和接收超声波信号来测量流体的流速和流量。

它的原理是基于超声波在介质中传播速度的变化特性，通过计算不同路径下超声波的传播时间和传播距离的关系，进而得出流体的流速和流量。

同时，超声波流量计的构造通常包括发射器、接收器、转化电路、信号处理器和显示器等组成部分。

手持式超声波流量计工作原理超声波流量计是一种常用的流量测量仪器，广泛应用于工业生产和科学研究领域。

手持式超声波流量计是一种便携式的流量计，可以随时随地进行流量测量。

本文将详细介绍手持式超声波流量计的工作原理。

手持式超声波流量计主要由传感器、发射器、接收器、处理器和显示器等组成。

其中，传感器是核心部件，负责发射超声波信号和接收回波信号。

手持式超声波流量计的工作原理基于多普勒效应和声速传播时间测量原理。

当超声波信号通过液体中的颗粒或气泡时，会发生多普勒频移现象。

传感器发射的超声波信号经过液体中的颗粒或气泡后，返回传感器并被接收器接收。

接收器将接收到的回波信号与发射信号进行比较，通过测量频移来计算液体的流速。

具体来说，手持式超声波流量计的工作过程如下：1. 发射超声波信号：传感器通过发射器发射超声波信号，通常频率在1-10MHz之间。

超声波信号以一定的角度进入液体中。

2. 接收回波信号：超声波信号在液体中传播时，会遇到颗粒或气泡，产生多普勒频移效应。

传感器接收到回波信号，并将其传输给接收器。

3. 频移计算流速：接收器将接收到的回波信号与发射信号进行比较，通过测量频移来计算液体的流速。

多普勒频移的大小与液体中颗粒或气泡运动的速度成正比，从而可以得到液体的流速信息。

4. 数据处理和显示：处理器对接收到的信号进行处理，计算出流速值，并通过显示器显示出来。

同时，还可以将数据进行存储和传输，方便后续的数据分析和处理。

手持式超声波流量计具有测量范围广、精度高、响应快、使用方便等特点。

它可以测量各种液体的流速，包括腐蚀性液体、高温液体和高粘度液体等。

此外，由于其便携性，手持式超声波流量计可以在各种场合进行流量测量，包括现场检测、实验室研究和工业生产等。

手持式超声波流量计是一种基于多普勒效应和声速传播时间测量原理的流量测量仪器。

通过发射超声波信号并接收回波信号，计算出液体的流速值。

手持式超声波流量计具有广泛的应用领域和便携性，是一种重要的流量测量工具。

淮安嘉可自动化仪表有限公司
超声波流量计的分类
超声波流量计分为管段式和外夹式。

管段式超声波流量计又分为内嵌式和插入式，内嵌式是超声探头镶嵌在流量计本身的管壁上，流量检测比较稳定，探头调试安装后不能随意拆卸；插入式超声波流量计是安装在被测管道上，探头经过在管道上打孔后安装在合适的孔内进行流量测量。

外夹式（手持式）超声波流量计有单独的显示，探头可以多组，携带方便，可以直接对有液体流动的管道进行测量。

目前在检测在线流量计过程中，多使用外夹式超声波流量计。

但从很多实际检测情况反映，外夹式超声波检测精度不够高，而且外夹式在超声波流量计安装和检测过程中还有很多需要注意的问题。

超声波流量计工作原理及分类和选型应用2022年12月13日05:05生意社生意社12月13日讯一、CCS超声波流量计的工作原理及分类超声波流量计是一种利用超声波脉冲来测量流体流量的速度式流量仪表，如果在现场配以温度、压力仪表，经过密度补偿，还可以求得质量流量。

当超声波在流动的介质中传播的时候，相对于固定的坐标系统而言（如管道中的管壁），其声波的某些声学特性与静止介质中的声特性是不同的，在其基础上又叠加上了流体的流速信息，因而根据超声波某些声学特性随流速的变化就可以求出介质的流速。

超声波流量计根据测量原理的不同，种类较多，大致可以分为以下几类：1.传播速度法（时差法、相位差法和频差法）2.多普勒法3.相关法4.波束偏移法等。

但是目前最常采用的测量方法主要有两类：时差法和多普勒效应法。

同时，根据超声波流量计使用场合不同，可以分为固定式超声波流量计和便携式超声波流量计二、超声波流量计的选型应用根据原理不同：1、多谱勒式超声波流量计的选型多普勒法超声波流量计依靠水中杂质的反射来测量水的流速，因此适用于杂质含量较多的脏水和浆体，如城市污水、污泥、工厂排放液、杂质含量稳定的工厂过程液等，而且可以测量连续混入气泡的液体。

但是根据测量原理，被测介质中必须含有一定数量的散射体（颗粒或气泡），否则仪表就不能正常工作。

2、时差式超声波流量计的选型目前生产最多、应用范围最广泛的是时差式超声波流量计。

它主要用来测量洁净的流体流量，在自来水公司和工业用水及江河水、回用水领域，得到广泛应用。

时差式超声波流量计此外可以测量杂技含量不高(杂质含量小于10g/L，粒径小于1mm)的均匀流体，如污水等介质的流量，但不能测量含有影响超声波传播的连续混入气泡或体积较大固体物的液体。

在这种情况下应用，应在换能器的上游进行消气、沉淀或过滤。

在悬浮颗粒含量过多或因管道条件致使超声信号严重衰减而不能测量时，有时可以试降低换能器频率，予以解决。

而且精度可达±1%。

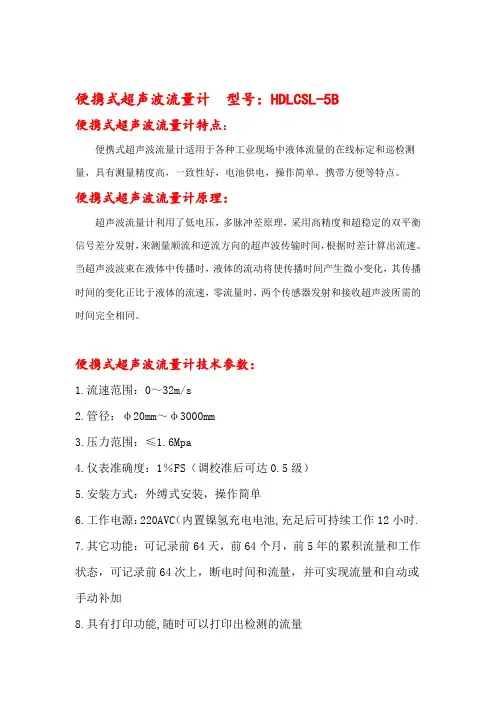

便携式超声波流量计型号：HDLCSL-5B
便携式超声波流量计特点：
便携式超声波流量计适用于各种工业现场中液体流量的在线标定和巡检测量，具有测量精度高，一致性好，电池供电，操作简单，携带方便等特点。

便携式超声波流量计原理：
超声波流量计利用了低电压，多脉冲差原理，采用高精度和超稳定的双平衡信号差分发射，来测量顺流和逆流方向的超声波传输时间，根据时差计算出流速。

当超声波波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，零流量时，两个传感器发射和接收超声波所需的时间完全相同。

便携式超声波流量计技术参数：
1.流速范围：0～32m/s
2.管径：φ20mm～φ3000mm
3.压力范围：≤1.6Mpa
4.仪表准确度：1％FS（调校准后可达0.5级）
5.安装方式：外缚式安装，操作简单
6.工作电源：220AVC（内置镍氢充电电池,充足后可持续工作12小时.
7.其它功能：可记录前64天，前64个月，前5年的累积流量和工作状态，可记录前64次上，断电时间和流量，并可实现流量和自动或手动补加
8.具有打印功能,随时可以打印出检测的流量
便携式超声波流量计测量介质：
可测导电、非导电均流（液）体。

如：离子水、海水、酸碱液、食物油、汽油、煤油柴油、机用油、酒精、啤酒等能传播超声波的均匀液体。
