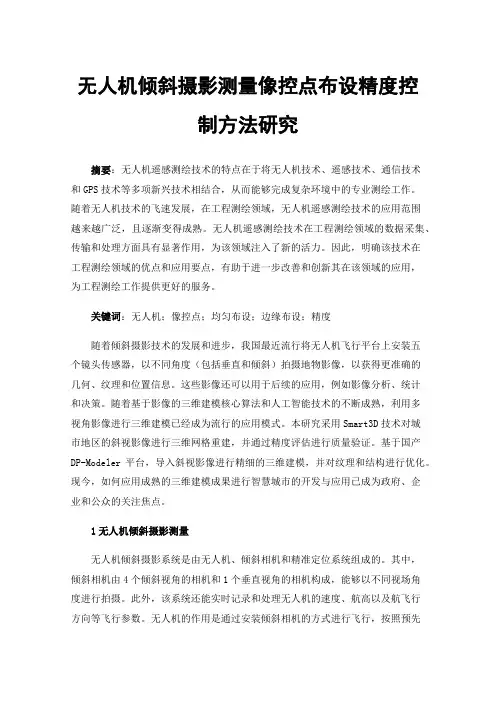

无人机倾斜摄影测量像控点布设精度控制方法研究摘要：无人机遥感测绘技术的特点在于将无人机技术、遥感技术、通信技术和GPS技术等多项新兴技术相结合，从而能够完成复杂环境中的专业测绘工作。

随着无人机技术的飞速发展，在工程测绘领域，无人机遥感测绘技术的应用范围越来越广泛，且逐渐变得成熟。

无人机遥感测绘技术在工程测绘领域的数据采集、传输和处理方面具有显著作用，为该领域注入了新的活力。

因此，明确该技术在工程测绘领域的优点和应用要点，有助于进一步改善和创新其在该领域的应用，为工程测绘工作提供更好的服务。

关键词：无人机；像控点；均匀布设；边缘布设；精度随着倾斜摄影技术的发展和进步，我国最近流行将无人机飞行平台上安装五个镜头传感器，以不同角度（包括垂直和倾斜）拍摄地物影像，以获得更准确的几何、纹理和位置信息。

这些影像还可以用于后续的应用，例如影像分析、统计和决策。

随着基于影像的三维建模核心算法和人工智能技术的不断成熟，利用多视角影像进行三维建模已经成为流行的应用模式。

本研究采用Smart3D技术对城市地区的斜视影像进行三维网格重建，并通过精度评估进行质量验证。

基于国产DP-Modeler平台，导入斜视影像进行精细的三维建模，并对纹理和结构进行优化。

现今，如何应用成熟的三维建模成果进行智慧城市的开发与应用已成为政府、企业和公众的关注焦点。

1无人机倾斜摄影测量无人机倾斜摄影系统是由无人机、倾斜相机和精准定位系统组成的。

其中，倾斜相机由4个倾斜视角的相机和1个垂直视角的相机构成，能够以不同视场角度进行拍摄。

此外，该系统还能实时记录和处理无人机的速度、航高以及航飞行方向等飞行参数。

无人机的作用是通过安装倾斜相机的方式进行飞行，按照预先设定的航线进行飞行，并使用倾斜相机按照预设参数进行数据采集。

同时，PPK差分传感器实时记录无人机采集信息时的坐标、高程以及拍摄瞬间的航向角、俯仰角和翻滚角。

借助倾斜相机，可以对需要采集信息的地面物体进行多视角拍摄，从而获得物体各个角度的影像信息。

无人机倾斜测量方案一、准备工作1.选择合适的无人机：需要选择适用于倾斜摄影的无人机，具备稳定的飞行性能和飞行控制系统，同时要具备能够搭载倾斜摄影系统的载荷承载能力。

2.选择合适的倾斜摄影系统：倾斜摄影系统主要由倾斜相机和惯性测量单元（IMU）组成，其中倾斜相机用于采集倾斜图像，IMU用于测量无人机的姿态信息。

需要选择具备高精度测量能力和稳定性的倾斜摄影系统。

3.规划飞行航线：根据需要测量区域的大小和复杂程度，规划合适的飞行航线，包括起飞点、航线路径和降落点。

二、数据采集过程1.无人机起飞：将无人机放置在平坦开阔的起飞点上，通过无人机遥控器将其起飞，并悬浮在指定高度上。

2.倾斜摄影开始：无人机达到悬浮状态后，启动倾斜摄影系统进行图像采集。

倾斜摄影系统会自动采集一定时间或一定面积的图像，同时记录无人机的姿态信息。

3.飞行航线覆盖：通过遥控器控制无人机按照预先设定的飞行航线进行飞行，确保整个测量区域被完全覆盖。

在飞行过程中，倾斜摄影系统会不断采集图像和记录姿态信息，以获取全方位、多角度的影像数据。

4.数据采集结束：当无人机完成整个飞行航线后，返回到降落点并降落。

此时，倾斜摄影系统停止采集图像。

三、数据处理与分析1.数据导入：将倾斜摄影系统采集到的图像数据和姿态信息导入至计算机，并进行数据备份以防止数据丢失。

2.图像配准：对采集到的图像进行配准，通过特征点匹配等方法将各个图像对齐。

3.姿态解算：通过IMU记录的姿态信息，计算出无人机在倾斜图像获取过程中的姿态参数，如俯仰角、横滚角和偏航角。

4.点云生成：通过立体匹配算法，将配准后的图像数据转化为点云数据。

点云数据是表达地物三维形态和位置的重要信息。

5.三维模型重建：利用点云数据生成三维模型。

可以采用表面拼接算法或体素化算法将点云数据转化为三维模型。

6.质量检查与精度评定：对生成的三维模型进行质量检查与精度评定，比对实地测量数据和其他数据源的精度，评估模型的准确性和可靠性。

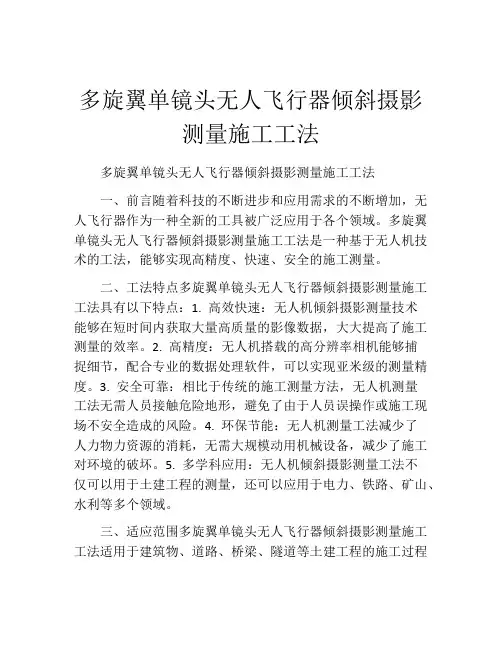

多旋翼单镜头无人飞行器倾斜摄影测量施工工法多旋翼单镜头无人飞行器倾斜摄影测量施工工法一、前言随着科技的不断进步和应用需求的不断增加，无人飞行器作为一种全新的工具被广泛应用于各个领域。

多旋翼单镜头无人飞行器倾斜摄影测量施工工法是一种基于无人机技术的工法，能够实现高精度、快速、安全的施工测量。

二、工法特点多旋翼单镜头无人飞行器倾斜摄影测量施工工法具有以下特点：1. 高效快速：无人机倾斜摄影测量技术能够在短时间内获取大量高质量的影像数据，大大提高了施工测量的效率。

2. 高精度：无人机搭载的高分辨率相机能够捕捉细节，配合专业的数据处理软件，可以实现亚米级的测量精度。

3. 安全可靠：相比于传统的施工测量方法，无人机测量工法无需人员接触危险地形，避免了由于人员误操作或施工现场不安全造成的风险。

4. 环保节能：无人机测量工法减少了人力物力资源的消耗，无需大规模动用机械设备，减少了施工对环境的破坏。

5. 多学科应用：无人机倾斜摄影测量工法不仅可以用于土建工程的测量，还可以应用于电力、铁路、矿山、水利等多个领域。

三、适应范围多旋翼单镜头无人飞行器倾斜摄影测量施工工法适用于建筑物、道路、桥梁、隧道等土建工程的施工过程中的测量需求，能够为工程施工提供可靠的地形、地貌、立面、体积等数据支撑。

四、工艺原理该工法利用高精度、快速的倾斜摄影技术，通过无人机进行航拍测量，然后基于影像处理软件，将航拍的照片进行拼接、配准和三维建模，进而得到准确的施工地形数据和三维立体模型。

这种工法通过分析施工工法与实际工程之间的联系并采取相应的技术措施，实现了实际应用的精度和效果。

五、施工工艺施工工法主要包括以下几个阶段：1. 飞行规划：确定航线、拍摄方式和参数，制定详细的施工飞行计划。

2. 现场准备：安装相机、设定无人机拍摄参数、检查设备运行情况、规划地面控制点等。

3. 施工测量：根据飞行计划，启动无人机，进行航拍测量，并根据需要修改和补充测量数据。

多旋翼单镜头无人飞行器倾斜摄影测量施工工法多旋翼单镜头无人飞行器倾斜摄影测量施工工法一、前言近年来，随着无人机技术的飞速发展，多旋翼单镜头无人飞行器在施工行业中的应用也日渐广泛。

倾斜摄影测量是一种高精度、高效率的测量方法，结合无人机技术，可以实现对施工现场的全方位、多角度的测量和记录。

本文将详细介绍多旋翼单镜头无人飞行器倾斜摄影测量施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点多旋翼单镜头无人飞行器倾斜摄影测量施工工法具有以下特点：1) 可实现全方位测量：通过无人飞行器的飞行轨迹规划，可以对施工现场进行全方位、多角度的倾斜摄影测量，获取高精度的建筑三维模型和地形数据。

2) 高精度、高效率：利用倾斜摄影测量技术，可以在短时间内获取大量的空间数据，避免了传统测量方法中的单点测量的局限性，大大提高了施工测量的精度和效率。

3) 自动化操作：借助无人飞行器的自动化控制系统，可以实现航点规划、飞行轨迹控制等操作，减少人力投入，降低工作强度和人员风险。

4) 实时数据处理：通过搭载的图像传输和数据处理系统，可以实现倾斜摄影测量数据的实时传输和处理，及时获得测量结果，方便监控施工进度和质量。

工法适用于各类建筑施工项目，包括道路、桥梁、房屋、堆场等。

特别是对于大型项目和复杂地形条件下的测量，更能体现其优势。

四、工艺原理倾斜摄影测量施工工法的原理是通过多旋翼单镜头无人飞行器的航拍获取空中倾斜摄影图像，利用航拍图像的三维坐标和特征点匹配算法，构建施工场地的三维模型。

具体包括以下步骤：1) 航点规划：根据施工场地特点和测量需求，制定无人机的飞行路线和航拍区域，确保全面、高效地覆盖施工区域。

2) 航拍实施：无人机按照预设的航点路径飞行，在空中进行倾斜摄影，将场地的各个角度、不同高度的影像数据进行采集。

3) 图像处理：将航拍图像传输到数据处理系统中，利用特征点匹配等算法，对图像进行处理和分析，构建三维模型和测量数据。

低空倾斜摄影测量作业流程及技术要求一、作业流程1.规划航线：在进行低空倾斜摄影测量之前，首先需要进行航线规划。

根据实际测量需求确定飞行高度、飞行速度、相机设置等参数，制定飞行计划并确定航线。

2.准备设备：在进行实际测量之前，需要准备各种设备，包括无人机、倾斜摄影相机、地面控制点等。

3.地面控制：在测量现场设置地面控制点，用于后续数据校正和处理。

4.飞行测量：根据事先规划的航线，进行无人机的低空倾斜摄影测量。

在飞行过程中需要确保稳定的飞行高度和速度，并确保相机工作正常。

5.数据处理：将飞行获取的倾斜摄影图像进行校正、配准和拼接，生成高分辨率的倾斜摄影产品。

6.数据分析：对生成的倾斜摄影产品进行数据分析，提取目标地表特征信息，进行测量、比较和分析。

7.报告输出：根据数据分析结果，生成测量报告并输出结果。

二、技术要求1.相机要求：倾斜摄影相机是低空倾斜摄影测量的核心设备，其性能直接影响测量效果。

相机需要具有高分辨率、高灵敏度、广角视野等特点，以获取清晰、全面的倾斜摄影图像。

2.飞行器要求：在进行低空倾斜摄影测量时，通常采用无人机作为飞行器。

无人机需要具备稳定的飞行能力、高精度的定位能力以及长时间的飞行续航能力。

3.航线规划软件：为了确保飞行测量的效果，需要使用专业的航线规划软件进行航线设计和参数设置。

航线规划软件可以根据实际需求自动生成航线，并进行优化和调整。

4.数据处理软件：在完成飞行测量后，需要使用专业的倾斜摄影数据处理软件将倾斜摄影图像进行校正、配准和拼接。

数据处理软件需要具备高效的处理能力和精准的校正算法。

5.数据分析软件：对于生成的倾斜摄影产品，需要使用专业的数据分析软件进行目标地表特征提取、测量和分析。

数据分析软件应具备多种数据处理和分析功能，以满足不同的需求。

综上所述，低空倾斜摄影测量作业流程复杂，需要多方面的技术要求支持。

只有充分了解和掌握这些技术要求，才能有效开展低空倾斜摄影测量工作，并获取准确的地表特征信息。

无人机摄影测量技术的使用方法与技巧无人机摄影测量是一种近年来快速发展的技术，它通过将高精度的无人机定位系统和高分辨率的相机相结合，可以实现高精度三维地形测绘和建筑物模型的生成。

无人机摄影测量技术已经在许多领域得到了广泛的应用，如土地测绘、建筑工程、环境监测等。

本文将介绍无人机摄影测量技术的使用方法与技巧。

首先，对于无人机摄影测量的基本原理需要有一定的了解。

在进行摄影测量时，无人机需要根据预先设置的航线飞行，并在空中连续拍摄照片。

这些照片会被导入至专业的摄影测量软件中，通过图像处理和三维重建算法，生成高精度的数字地形模型（DTM）或数字表面模型（DSM）。

为了提高测量精度，我们可以采用一些技巧，如增加航线的重叠度和侧向重叠度，选择适当的摄影机参数等。

其次，选择合适的设备和软件也至关重要。

在选择无人机时，应根据具体需求和预算来决定。

不同的无人机有着不同的飞行性能和载荷能力。

同时，还需要选择适合的相机和镜头，并了解它们的技术规格和特性。

对于软件选择，市面上有很多专业的无人机摄影测量软件可供选择，如Pix4Dmapper、Agisoft PhotoScan等，它们都提供了一系列的图像处理和重建功能。

在实际操作中，我们需要根据测量区域的特点和要求来确定无人机的航线规划。

航线的规划需要考虑飞行高度、航向角、航线间距等参数。

一般而言，较高的飞行高度可以获得较大的覆盖面积，但分辨率较低；而较低的飞行高度可以获得更高的分辨率，但覆盖面积较小。

航向角和航线间距的选择可以影响照片之间的重叠度，进而影响后续图像处理的精度。

此外，还需要考虑地形和建筑物的复杂度，以及气候条件对飞行的影响。

为了保证测量的准确性，我们需要对地面控制点进行精确测量。

地面控制点可以是人工设置的物理标志，如地面标志、人工标记等，也可以是已知坐标的地物特征点，如建筑物的拐角、路口的交点等。

通过在无人机拍摄的照片中识别和测量这些控制点，可以实现地面测量和照片的对应。

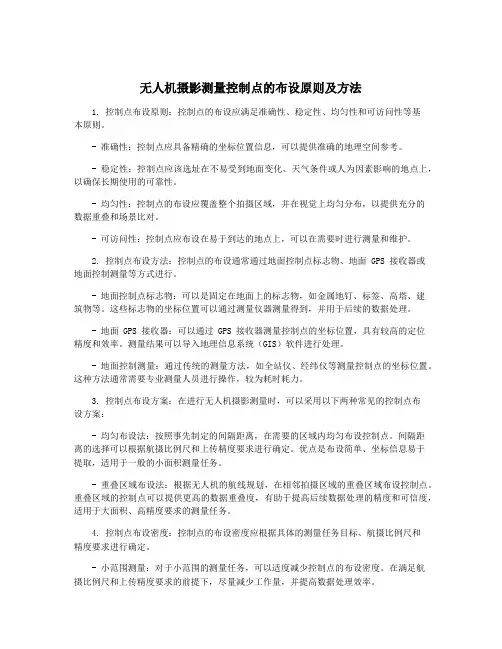

无人机摄影测量控制点的布设原则及方法1. 控制点布设原则：控制点的布设应满足准确性、稳定性、均匀性和可访问性等基本原则。

- 准确性：控制点应具备精确的坐标位置信息，可以提供准确的地理空间参考。

- 稳定性：控制点应该选址在不易受到地面变化、天气条件或人为因素影响的地点上，以确保长期使用的可靠性。

- 均匀性：控制点的布设应覆盖整个拍摄区域，并在视觉上均匀分布，以提供充分的数据重叠和场景比对。

- 可访问性：控制点应布设在易于到达的地点上，可以在需要时进行测量和维护。

2. 控制点布设方法：控制点的布设通常通过地面控制点标志物、地面 GPS 接收器或地面控制测量等方式进行。

- 地面控制点标志物：可以是固定在地面上的标志物，如金属地钉、标签、高塔、建筑物等。

这些标志物的坐标位置可以通过测量仪器测量得到，并用于后续的数据处理。

- 地面 GPS 接收器：可以通过 GPS 接收器测量控制点的坐标位置，具有较高的定位精度和效率。

测量结果可以导入地理信息系统（GIS）软件进行处理。

- 地面控制测量：通过传统的测量方法，如全站仪、经纬仪等测量控制点的坐标位置。

这种方法通常需要专业测量人员进行操作，较为耗时耗力。

3. 控制点布设方案：在进行无人机摄影测量时，可以采用以下两种常见的控制点布设方案：- 均匀布设法：按照事先制定的间隔距离，在需要的区域内均匀布设控制点。

间隔距离的选择可以根据航摄比例尺和上传精度要求进行确定。

优点是布设简单、坐标信息易于提取，适用于一般的小面积测量任务。

- 重叠区域布设法：根据无人机的航线规划，在相邻拍摄区域的重叠区域布设控制点。

重叠区域的控制点可以提供更高的数据重叠度，有助于提高后续数据处理的精度和可信度，适用于大面积、高精度要求的测量任务。

4. 控制点布设密度：控制点的布设密度应根据具体的测量任务目标、航摄比例尺和精度要求进行确定。

- 小范围测量：对于小范围的测量任务，可以适度减少控制点的布设密度。

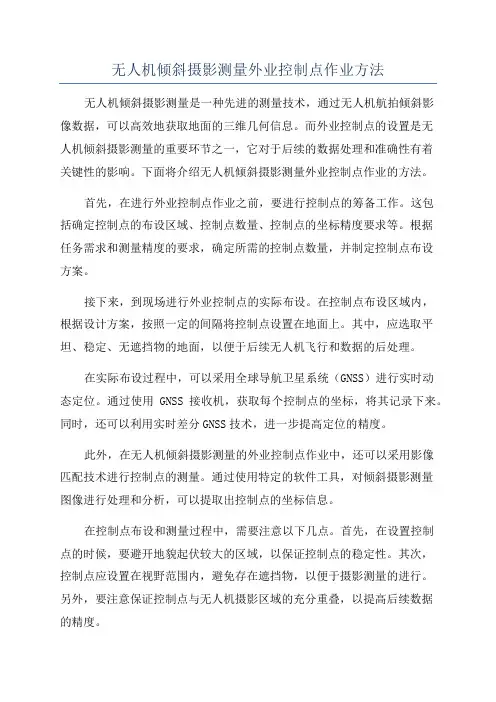

无人机倾斜摄影测量外业控制点作业方法无人机倾斜摄影测量是一种先进的测量技术，通过无人机航拍倾斜影像数据，可以高效地获取地面的三维几何信息。

而外业控制点的设置是无人机倾斜摄影测量的重要环节之一，它对于后续的数据处理和准确性有着关键性的影响。

下面将介绍无人机倾斜摄影测量外业控制点作业的方法。

首先，在进行外业控制点作业之前，要进行控制点的筹备工作。

这包括确定控制点的布设区域、控制点数量、控制点的坐标精度要求等。

根据任务需求和测量精度的要求，确定所需的控制点数量，并制定控制点布设方案。

接下来，到现场进行外业控制点的实际布设。

在控制点布设区域内，根据设计方案，按照一定的间隔将控制点设置在地面上。

其中，应选取平坦、稳定、无遮挡物的地面，以便于后续无人机飞行和数据的后处理。

在实际布设过程中，可以采用全球导航卫星系统（GNSS）进行实时动态定位。

通过使用GNSS接收机，获取每个控制点的坐标，将其记录下来。

同时，还可以利用实时差分GNSS技术，进一步提高定位的精度。

此外，在无人机倾斜摄影测量的外业控制点作业中，还可以采用影像匹配技术进行控制点的测量。

通过使用特定的软件工具，对倾斜摄影测量图像进行处理和分析，可以提取出控制点的坐标信息。

在控制点布设和测量过程中，需要注意以下几点。

首先，在设置控制点的时候，要避开地貌起伏较大的区域，以保证控制点的稳定性。

其次，控制点应设置在视野范围内，避免存在遮挡物，以便于摄影测量的进行。

另外，要注意保证控制点与无人机摄影区域的充分重叠，以提高后续数据的精度。

最后，在外业控制点作业完成后，需对控制点的坐标进行检查和验证。

可以通过与已知标高点的对比，判断控制点的测量精度是否满足要求。

如果发现有误差较大的控制点，需要进行重新测量和调整，以保证后续数据处理的准确性。

总结起来，无人机倾斜摄影测量外业控制点作业是一个复杂而精细的过程。

在布设控制点和测量控制点的过程中，需要考虑地貌条件、视野范围、控制点数量等因素。
