浅谈无人机倾斜摄影测量技术及其应用摘要：无人机倾斜摄影测量技术是随着科技的飞速发展而产生的高科技产物，在应用过程中，可以弥补传统的摄影测量技术的漏洞，精减测量步骤，方便测量人员的作业，降低作业难度，并在很大程度上提高测量的精度和准确性，尤其是在进行较小区域的测量时，其技术的先进性更加突出。
因此，加大对无人机倾斜摄影技术的研究意义重大。
关键词：无人机倾斜摄影；测量技术；应用导言：无人机倾斜摄影测量技术是近年来发展起来的一项高新技术，倾斜摄影技术三维数据可真实反映地物的外观、位置、高度等属性;借助无人机，可快速采集影像数据，实现全自动化三维建模;倾斜摄影数据是带有空间位置信息的可量测影像数据，能同时输出DSM、DOM、TDOM、DLG等多种成果。
目前，无人机倾斜摄影测量技术已被越来越多的行业认可和应用，但针对无人机倾斜摄影的国家技术标准一直没有明确，这就给无人机倾斜摄影工作带来一定困扰。
1无人机倾斜摄影系统介绍传统航空摄影只能从垂直角度拍摄地物，倾斜摄影则通过在同一平台搭载多台传感器，同时从垂直、侧视等不同的角度采集影像，有效弥补了传统航空摄影的局限。
那么，无人机倾斜摄影系统可以定义为:以无人机为飞行平台，以倾斜摄影相机为任务设备的航空影像获取系统。
1.1飞行平台的性能要求目前，市场上无人机的种类繁多，按照动力系统可以区分为内燃机动力和电池动力;从飞行实现方式上可以区分为固定翼和旋翼(单旋翼、多旋翼)。
由于飞行平台自身的振动问题，在成像质量上电池动力优于内燃机动力;在作业效率和续航时间上，固定翼优于旋翼;在飞行稳定性上，旋翼优于固定翼。
由于无人机用途不同，其性能标准也不一样。
测绘型无人机对飞行标准要求更高，可以在载重、巡航速度、实用升限、续航时间、安全性和抗风等级等方面做出限定。
例如:①无人机最低载重2kg;②多旋翼巡航速度大于6m/s，固定翼无人机巡航速度大于10m/s;③电池动力续航时间大于25min，内燃机动力续航时间大于1h;④抗风性要求不低于4级风速;⑤无人机实用升限能达到1000m以上，海拔高度不低于3000m。

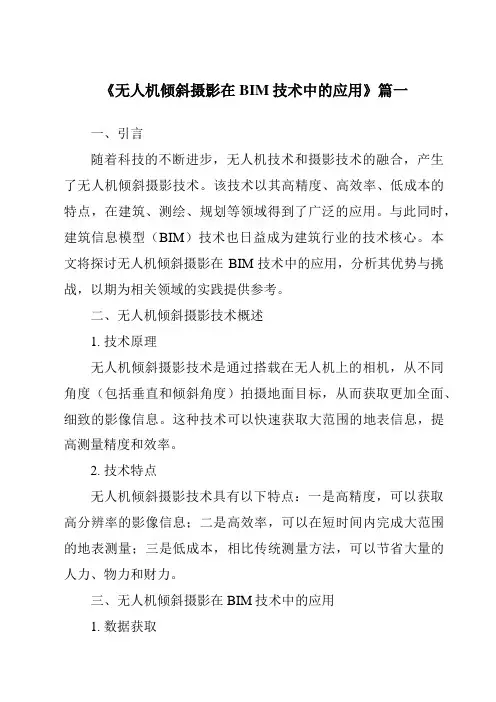

《无人机倾斜摄影在BIM技术中的应用》篇一一、引言随着科技的不断进步，无人机技术和摄影技术的融合，产生了无人机倾斜摄影技术。
该技术以其高精度、高效率、低成本的特点，在建筑、测绘、规划等领域得到了广泛的应用。
与此同时，建筑信息模型（BIM）技术也日益成为建筑行业的技术核心。
本文将探讨无人机倾斜摄影在BIM技术中的应用，分析其优势与挑战，以期为相关领域的实践提供参考。
二、无人机倾斜摄影技术概述1. 技术原理无人机倾斜摄影技术是通过搭载在无人机上的相机，从不同角度（包括垂直和倾斜角度）拍摄地面目标，从而获取更加全面、细致的影像信息。
这种技术可以快速获取大范围的地表信息，提高测量精度和效率。
2. 技术特点无人机倾斜摄影技术具有以下特点：一是高精度，可以获取高分辨率的影像信息；二是高效率，可以在短时间内完成大范围的地表测量；三是低成本，相比传统测量方法，可以节省大量的人力、物力和财力。
三、无人机倾斜摄影在BIM技术中的应用1. 数据获取无人机倾斜摄影技术可以快速获取建筑物的三维点云数据和纹理信息。
这些数据可以为BIM模型的建立提供基础数据支持。
通过将点云数据导入BIM软件中，可以生成高精度的建筑物三维模型。
2. 模型优化利用无人机倾斜摄影获取的纹理信息，可以对BIM模型进行优化。
这些纹理信息可以增强模型的真实感和细节表现力，使模型更加符合实际建筑物的外观和结构。
3. 进度监测与评估在建筑施工过程中，通过无人机倾斜摄影技术可以实时监测施工进度和质量。
将实时获取的影像信息与BIM模型进行对比，可以评估施工进度是否符合预期计划，及时发现并纠正施工中的问题。
4. 碰撞检测与优化设计利用无人机倾斜摄影获取的建筑物三维模型数据，可以进行碰撞检测和优化设计。
通过分析模型中各构件之间的空间关系和碰撞情况，可以发现设计中的潜在问题并进行优化，提高设计的质量和效率。
四、优势与挑战（一）优势无人机倾斜摄影在BIM技术中的应用具有以下优势：一是提高了测量精度和效率；二是降低了成本；三是实现了实时监测和评估；四是优化了设计和减少了碰撞风险。
无人机倾斜摄影测量原理无人机倾斜摄影测量，听起来是不是有点高大上的感觉？其实呢，这个技术就像是我们日常生活中的小帮手，轻松又实用。
想象一下，你在一个阳光明媚的下午，正悠闲地在公园里遛狗，突然看到一架小小的无人机在空中飞舞。
哎呀，它可不是来玩耍的，而是为了帮我们拍摄那些美丽的风景，或者测量地形，真是神奇得很！无人机倾斜摄影测量就是利用无人机搭载的摄像头，从多个角度拍摄地面目标，最终生成高精度的三维模型。
听上去是不是有点复杂？但简单来说，就是让无人机飞上天，四处转转，拍几张照片，然后这些照片就像拼图一样，组合成一个完整的画面。
就像我们在家里晒太阳，拍几张好看的照片，结果发现自己的脸上总是有一缕阳光，哈哈，这感觉多好啊！无人机倾斜摄影的好处简直数不胜数。
飞得高，看的远。
无人机能够轻松到达一些人类难以到达的地方，比如悬崖边缘或者丛林深处，这样一来，我们就能拍到那些之前从未见过的风景，真是让人感到惊喜。
就好比一位旅行家，带着我们去探索那些隐藏的宝藏，心中充满了期待。
效率高，省时省力。
过去我们可能需要几天的时间去测量一个地区的情况，而现在，无人机只需要几个小时就能完成，简直快得飞起。
这样一来，大家的时间都能得到更好的利用，不用再为繁琐的工作烦恼。
最重要的是这项技术的精确性。
无人机的摄像头可以拍摄到每一个细节，无论是建筑物的边角，还是地形的起伏，都能被一一记录下来。
这个时候，大家可能会问了，难道无人机就能取代人类的工作吗？其实并不是，虽然无人机工作效率高，但它依然需要专业人士来分析数据和做出判断。
就像是一个聪明的小助手，总是需要一个聪明的老板来给它指路。
说到这里，想必大家对无人机倾斜摄影测量的原理已经有了大致的了解。
说真的，这项技术真是让人眼前一亮。
想象一下，我们能够在家里，足不出户，就能欣赏到大自然的美丽，或者及时掌握城市建设的动态。
这种感觉就像是打开了一扇窗户，迎来了新鲜的空气，心情顿时就变得愉悦起来。
有趣的是，无人机的应用还远不止于此。
Smart3D系列教程1之《浅谈无人机倾斜摄影建模的原理与方法》一、引言倾斜摄影测量技术是国际测绘遥感领域近年发展起来的一项高新技术，以大围、高精度、高清晰的方式全面感知复杂场景，通过高效的数据采集设备及专业的数据处理流程生成的数据成果直观反映地物的外观、位置、高度等属性，为真实效果和测绘级精度提供保证。
同时有效提升模型的生产效率。
三维建模在测绘行业、城市规划行业、旅游业、甚至电商业等的行业应用越来越广泛，越来越深入。
无人机航拍不再是大众陌生的话题，商场到处可见的DJI商店，各种厂商的无人机也是层出不穷，这将无人机倾斜数据建模推到了一个关键性的阶段。
二、倾斜摄影原理概述倾斜摄影技术，通过在同一飞行平台上搭载多台传感器（目前常用的是五镜头相机）。
同时从垂直、倾斜等不同角度采集影像，获取地面物体更为完整准确的信息。
垂直地面角度拍摄获取的是垂直向下的一组影像，称为正片，镜头朝向与地面成一定夹角拍摄获取的四组影像分别指向东南西北，称为斜片。
摄取围如下图：在建立建筑物表面模型的过程中，下图可以看到，相比垂直影像，倾斜影像有着显著的优点，因为它能提供更好的视角去观察建筑物侧面，这一特点正好满足了建筑物表面纹理生成的需要。
同一区域拍摄的垂直影像可被用来生成三维城市模型或是对生成的三维城市模型的改善。
利用建模软件将照片建模，这里的照片不仅仅是通过无人机航拍的倾斜摄影数据，还可以是单反甚至是手机以一定重叠度环拍而来的，这些照片导入到建模软件中，通过计算机图形计算，结合pos信息空三处理，生成点云，点云构成格网，格网结合照片生成赋有纹理的三维模型。
区域整体三维建模方法生产路线图：到这里，大家大致明白了采集来的照片是如何进过软件处理生成模型的，接下来，大家是不是想说都有哪些软件可以实现三维重建呢？三、主流照片建模软件介绍及比较行业里主流的有Bently公司的ContextCapture（Smart3D），俄罗斯Agisoft公司的PhotoScan，瑞士Pix4D公司Pix4D mapper。
无人机倾斜摄影测量三维建模及应用摘要：经济的发展，人们生活水平的提高，促进城镇化进程的加快。
无人机倾斜摄影测量作为一项高端的、新型的测绘技术，其在城市化建设中发挥着重要的作用，即通过无人机倾斜摄影测量技术的应用，可以快速建立城市三维模型，为后续工程规划和建设提供有力指导。
本文就无人机倾斜摄影测量三维建模及应用展开探讨。
关键词：无人机；倾斜摄影；三维建模引言现阶段，无人机倾斜摄影技术是国际测绘遥感领域中一种新兴技术，根据倾斜摄影技术获得的测量信息建立相应的三维模型，能够更加直观地展现地物、地貌。
1无人机倾斜摄影测量原理倾斜摄影是在相机主光轴与铅垂线具有一定倾斜角的情况下进行影像拍摄，倾斜摄影测量是在同一飞行平台上搭载多台传感器，同时从垂直、4个倾斜等不同角度进行影像采集，在获取建筑物空间地理信息的同时，获取建筑物全方位的纹理信息，可以更为真实、形象地对建筑物进行表现，其打破了传统摄影测量基于正射影像方法只能从垂直方向进行影像采集的局限。
倾斜摄影测量从多个角度对建筑物进行影像采集，获取多张多分辨率、多尺度的影像数据，对区域三维模型构建提供了更为丰富的数据支撑，也方便了空间信息的量测，并且数据获取速度快、处理自动化水平高，有利于数据的及时更新。
无人机倾斜摄影测量技术是基于无人机搭载平台的倾斜摄影技术，该技术要点在于可以利用多视角影像进行联合平差，尤其是对传统摄影测量影像遮挡、数据规避方面的处理更为方便，提高了测量过程中地理要素间的连接效果，从而提高三维建模基础数据的准确性。
而无人机倾斜摄影测量提高了影像信息的密集程度，通过密集匹配可以获得更为广泛的地物属性信息，尤其加强了对地物特征点、线、面属性信息的获取。
无人机倾斜摄影测量系统主要由无人机飞行平台、GNSS导航和惯性导航系统、数据传输系统、地面监控系统等组成。
为了保证无人机飞行稳定，对倾斜摄影测量的无人机的气动外形及总体结构进行了优化设计，可以满足城市密集区域内的飞行通畅。
无人机倾斜摄影三维建模技术研究摘要：倾斜摄影测量技术是国际测绘遥感领域近年发展起来的一项高新技术，倾斜摄影三维数据可为智慧城市、规划、测绘、建筑、基础设施建设等多种行业提供测绘数据来源。
由倾斜影像生成三维模型就是倾斜摄影建模。
关键词：无人机；倾斜；摄影；三维建模；技术；分析一、倾斜摄影测量原理倾斜摄影测量是通过在同一飞行平台上搭载多台航摄相机，同时从垂直、前视、左视、右视与后视共5个不同的角度采集影像。
可在飞行的过程中以同频率同时获取多个角度的影像。
其中，垂直摄影影像，可经过传统航空摄影测量技术处理，制作4D产品；前视、左视、右视与后视4个倾斜摄影影像，倾斜角度在15°~45°之间，可用于获取地物侧面丰富的纹理信息。
通过高效自动化的三维建模技术，快速构建具有准确地物地理位置信息的真三维空间场景，直观地掌握目标区域内地形地貌与所有建筑物的细节特征，可为工程建设提供现势、详尽、精确、逼真的空间基础地理信息数据支持和服务。
二、作业流程：本研究利用大疆Matrice600Pro作为飞行平台，挂载五镜头倾斜摄影相机进航拍，利用Smart3D软件进行数据处理。
成果完成后，可利用Smart3D、SuperMap、3dsMax等相关三维网格、数字点云等浏览软件进行浏览、查看、地形地物的量测等工作，可利用AutoCAD、Civil3D等相关软件进行测量专业的扩展应用。
具体工作流程如图一所示。
三、航测准备：空域申请主要包括两方面工作：1、航摄计划制定。
根据测区范围，编制航测范围缩略图，并制定出完成该航测计划所需要的时间计划。
2、航摄空域申请。
由航测项目所在的地方政府出具《航空摄影空域申请报告》，应获得战区及下属空军司令部的批准。
航测技术设计主要确定任务来源、测区概况、主要技术依据、技术设计、实施方案、质量控制与保障、成果提交等内容。
航测设备的检定应由具有相应资历的法定检验单位进行，并出具相应的检定报告。
《无人机倾斜摄影测量影像处理与三维建模的研究》篇一一、引言随着无人机技术的快速发展，其在各个领域的应用日益广泛。
其中，无人机倾斜摄影测量技术以其高效率、高精度、低成本等优势，在三维建模、城市规划、地质勘测等领域发挥着重要作用。
本文将针对无人机倾斜摄影测量的影像处理及三维建模技术进行深入研究，以期为相关领域的研究与应用提供参考。
二、无人机倾斜摄影测量技术概述无人机倾斜摄影测量技术是一种利用无人机搭载多种传感器，从不同角度获取地面影像信息的技术。
通过倾斜摄影测量技术，可以获取地面高精度、高分辨率的影像数据，为后续的影像处理与三维建模提供基础数据。
三、影像处理技术（一）影像预处理影像预处理是倾斜摄影测量数据处理的重要环节，主要包括影像校正、畸变校正、曝光校正等。
通过预处理，可以消除影像中的噪声、畸变等因素，提高影像的质量。
（二）影像配准与拼接影像配准与拼接是利用多张影像之间的重叠区域，通过一定的算法将它们拼接成一幅完整的影像。
这一过程需要精确的配准算法和高效的拼接技术，以保证拼接后的影像具有较高的精度和清晰度。
四、三维建模技术（一）数字表面模型（DSM）构建数字表面模型（DSM）是三维建模的基础。
通过倾斜摄影测量技术获取的影像数据，结合一定的算法，可以构建出地表的数字表面模型。
这一过程需要精确的影像匹配和三维重建算法。
（二）三维模型优化与纹理映射在构建出初步的三维模型后，还需要进行模型优化和纹理映射。
模型优化包括对模型的细节进行优化、去除噪声等；纹理映射则是将影像数据映射到三维模型上，使模型具有真实的纹理信息。
这一过程需要高效的算法和强大的计算能力。
五、研究进展与展望随着无人机技术的不断发展，无人机倾斜摄影测量技术及其相关领域的研究也在不断深入。
目前，国内外学者在影像处理与三维建模方面取得了显著的成果，如提高了数据处理速度、优化了算法等。
然而，仍存在一些挑战和问题需要解决，如如何进一步提高数据处理精度、如何处理大规模数据等。
致力于倾斜摄影，推进实景中国数字化建设近年来随着无人机技术的发展，无人机携带各种负载设备为地理信息应用提供了海量的多元数据基础，其中无人机倾斜摄影技术是近年来最热门的应用技术。
无人机倾斜摄影技术是通过无人机低空摄影获取高清晰影像数据，通过重建软件生成三维点云与模型，并结合无人机定位信息、相机姿态信息，获得地形、地面物体等三维坐标值,实现地理信息的快速获取。
是地理信息测绘领域的一门新兴技术和重要技术手段，在土地调查、农村地籍测绘、河湖治理、不动产确权、工程测量、建筑施工、农业林业、智慧城市、交通规划、BIM 设计、GIS 信息系统等领域都有广泛的应用场景，在实际作业中发挥着越来越重要的作用。
无人机倾斜摄影是通过无人机搭载五镜头倾斜摄影相机，同时从垂直、倾斜等不同角度采集影像获取地面物体全方位准确的信息。
倾斜摄影具有以下特点：1、全方位、多角度真实反映地物真实信息，极大地弥补了基于正射影像应用的不足。
2、可直接基于成果影像进行包括长度、面积、体积、角度、坡度等三维测量。
3、三维建模利用航空摄影大规模成图的特点，能够有效地降低城市三维建模成本。
实景三维模型成果的数据格式可采用成熟的技术快速进行网络发布，实现共享应用。
高清相机无人机数据采集数据处理1.全新的CNC制造工艺，合金外壳，高效散热，结构强度高，外观更精致。
2.具备接口环，深度适配DJ无人机。
3.标配OLED显示屏，能够显示包括相机POS数量、照片数量、温度、相机状态等信息。
4.五相机自动修复，无需人为干涉，保证产品工作的可靠性。
智能散热系统，保证相机工作的稳定性。
B3.0 Type-C接口，外置式数据存储模块，快速高效拷贝数据速度可达300M/S。
市场常见无人机产品种类Ø按机型分类多旋翼无人机l 机动灵活l 作业时间短l 载荷少固定翼无人机l 作业范围较大l 抗风性性好l 载荷较大复合翼无人机l 垂直起降l 航时长l 速度快1、全新 OcuSync 行业版图传系统，带来远达 15 公里的控制距离2、超强续航，空载55分钟，搭载PY501相机可续航40分钟3、电池具备自加热功能，同时支持热拔插4、双目视觉与红外感器融合的六向定位避障能力5、IP45的高等级防水防尘性能6、上升、下降、倾斜飞行等各种超高速度飞行下的机动性能7、专业航空级别的飞行辅助界面；高级双控，加强团队协作；多重冗余系统，超高可靠性前所未有的开发生态支持8、体积小，可单兵化作业，可单人携带，支持任何车型运输以及高铁运输。
Smart3D系列教程1之——《浅谈无人机倾斜摄影建模的原理与方法》一、倾斜摄影建模的现状倾斜摄影测量技术是国际测绘遥感领域近年发展起来的一项高新技术，以大范围、高精度、高清晰的方式全面感知复杂场景，通过高效的数据采集设备及专业的数据处理流程生成的数据成果直观反映地物的外观、位置、高度等属性，为真实效果和测绘级精度提供保证。
同时有效提升模型的生产效率。
三维建模在测绘行业、城市规划行业、旅游业、甚至电商业等的行业应用越来越广泛，越来越深入。
无人机航拍不再是大众陌生的话题，商场到处可见的DJI商店，各种厂商的无人机也是层出不穷，这将无人机倾斜数据建模推到了一个关键性的关卡。
二、倾斜摄影技术的原理倾斜摄影技术，通过在同一飞行平台上搭载多台传感器，目前常用的是五镜头相机。
同时从垂直、倾斜等不同角度采集影像，获取地面物体更为完整准确的信息。
垂直地面角度拍摄获取的是垂直向下的一组影像，称为正片，镜头朝向与地面成一定夹角拍摄获取的四组影像分别指向东南西北，称为斜片。
摄取范围如下图：在建立建筑物表面模型的过程中，下图可以看到，相比垂直影像，倾斜影像有着显著的优点，因为它能提供更好的视角去观察建筑物侧面，这一特点正好满足了建筑物表面纹理生成的需要。
同一区域拍摄的垂直影像可被用来生成三维城市模型或是对生成的三维城市模型的改善。
利用建模软件将照片建模，这里的照片不仅仅是通过无人机航拍的倾斜摄影数据，还可以是单反甚至是手机以一定重叠度环拍而来的，这些照片导入到建模软件中，通过计算机图形计算，结合pos信息空三处理，生成点云，点云构成格网，格网结合照片生成赋有纹理的三维模型。
区域整体三维建模方法生产路线图：到这里，大家大致明白了采集来的照片是如何进过软件处理生成模型的，接下来，大家是不是想说都有哪些软件可以实现三维重建呢？三、主流的照片建模软件行业里主流的有Bently公司的ContextCapture（Smart3D），俄罗斯Agisoft 公司的PhotoScan，瑞士Pix4D公司Pix4D mapper，国内的话多以模型应用为主，值得注意的是Altizure这个香港公司创立的网站是可以实现在线建模展示一体化。

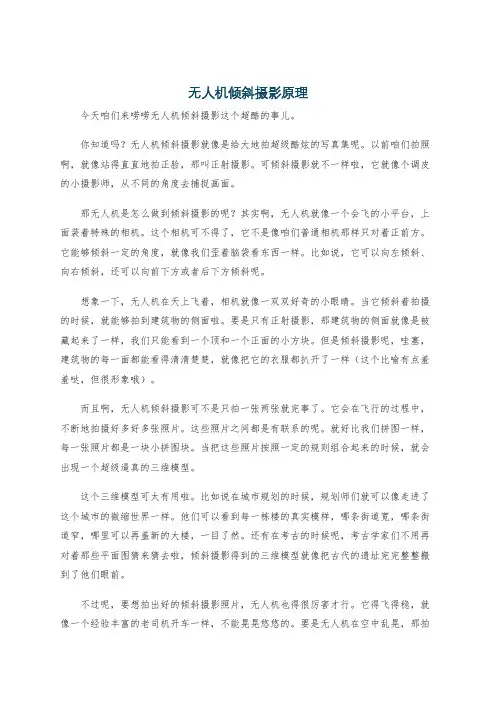

无人机倾斜摄影原理今天咱们来唠唠无人机倾斜摄影这个超酷的事儿。
你知道吗？无人机倾斜摄影就像是给大地拍超级酷炫的写真集呢。
以前咱们拍照啊，就像站得直直地拍正脸，那叫正射摄影。
可倾斜摄影就不一样啦，它就像个调皮的小摄影师，从不同的角度去捕捉画面。
那无人机是怎么做到倾斜摄影的呢？其实啊，无人机就像一个会飞的小平台，上面装着特殊的相机。
这个相机可不得了，它不是像咱们普通相机那样只对着正前方。
它能够倾斜一定的角度，就像我们歪着脑袋看东西一样。
比如说，它可以向左倾斜、向右倾斜，还可以向前下方或者后下方倾斜呢。
想象一下，无人机在天上飞着，相机就像一双双好奇的小眼睛。
当它倾斜着拍摄的时候，就能够拍到建筑物的侧面啦。
要是只有正射摄影，那建筑物的侧面就像是被藏起来了一样，我们只能看到一个顶和一个正面的小方块。
但是倾斜摄影呢，哇塞，建筑物的每一面都能看得清清楚楚，就像把它的衣服都扒开了一样（这个比喻有点羞羞哒，但很形象哦）。
而且啊，无人机倾斜摄影可不是只拍一张两张就完事了。
它会在飞行的过程中，不断地拍摄好多好多张照片。
这些照片之间都是有联系的呢。
就好比我们拼图一样，每一张照片都是一块小拼图块。
当把这些照片按照一定的规则组合起来的时候，就会出现一个超级逼真的三维模型。
这个三维模型可太有用啦。
比如说在城市规划的时候，规划师们就可以像走进了这个城市的微缩世界一样。
他们可以看到每一栋楼的真实模样，哪条街道宽，哪条街道窄，哪里可以再盖新的大楼，一目了然。
还有在考古的时候呢，考古学家们不用再对着那些平面图猜来猜去啦，倾斜摄影得到的三维模型就像把古代的遗址完完整整搬到了他们眼前。
不过呢，要想拍出好的倾斜摄影照片，无人机也得很厉害才行。
它得飞得稳，就像一个经验丰富的老司机开车一样，不能晃晃悠悠的。
要是无人机在空中乱晃，那拍出来的照片就会像喝醉了酒的人看到的世界一样，模糊不清而且歪歪扭扭的。
而且相机的分辨率也要高，这样才能把那些小细节都拍出来。
