・试验研究・液力偶合器常见问题分析Analyzing S ome G eneral Problems About Variable -S peed C ouplings(250002)山东电力研究院 李福尚摘 要 针对电厂在线运行的液力偶合器常见问题进行分析,并提出相应的解决或改进措施。
关键词 液力偶合器 涡轮 泵轮 勺管 冷油器 密封Abstract S ome general problems about variable -speed couplings on -line in power plants are analyzed ,s ome im provements and s olving ways are pre 2sented.K ey Words Variable -speed coupling Turbo wheel Pum p wheel Scoop tube Oil cooler Sealing1 引言调速型液力偶合器是以流体为介质来传递功率的可变转速传动装置,通过改变偶合器工作腔内的充满度,使原动机转速不变的条件下,实现被驱动机械的无级调速,其结构原理示意图见图1。
它的功能是:空载启动、缓慢加速、无级调速、过载保图1 C O46型液力偶合器结构示意图1-主动轴 2-增速齿轮 3-泵轮 4-涡轮5-从动轴 6-供油腔 7-勺管 8-排油腔9-工作油充油泵 10-润滑油齿轮泵 11-滤网12-润滑油冷油器 13-润滑油辅助齿轮泵14-进油控制阀 15-冷油循环门 16-热敏元件17-工作油冷油器 18-油箱回油 19-输入轴护、减缓冲击、隔离振动、安全运行、高效传动。
凡需变负荷运转的各种风机、水泵均可以采用调速液力偶合器实现变速运转,因此在电厂中的应用较多。
然而,液力偶合器一旦发生故障,泵或风机也不能工作,威胁到机组的安全运行,必须引起足够的重视。
2 液力偶合器常见问题分析及措施2.1 运行油温高液力偶合器在各种变速装置中属于有差调节,为低效变速装置,其调节效率等于转速比,存在功率损失较大,特别工作在低效区,必然产生大量热量,通过油循环散热。

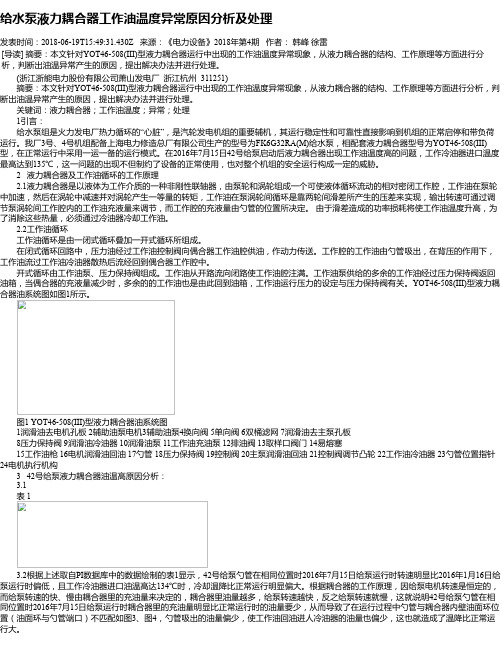

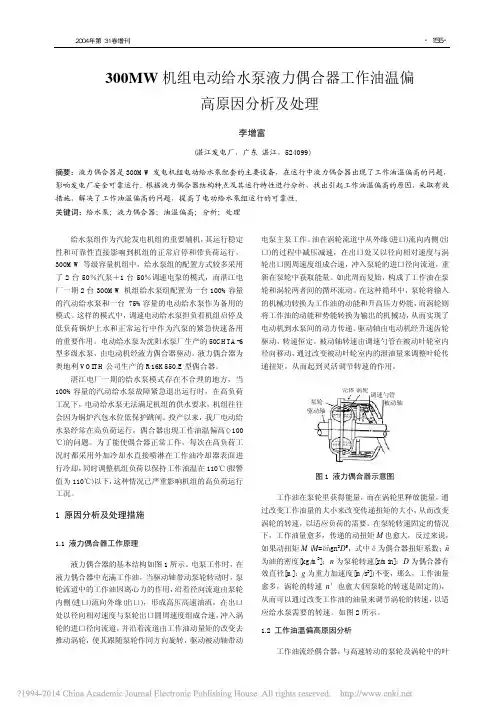

给水泵液力耦合器工作油温度异常原因分析及处理发表时间：2018-06-19T15:49:31.430Z 来源：《电力设备》2018年第4期作者：韩峰徐雷[导读] 摘要：本文针对YOT46-508(III)型液力耦合器运行中出现的工作油温度异常现象，从液力耦合器的结构、工作原理等方面进行分析，判断出油温异常产生的原因，提出解决办法并进行处理。
(浙江浙能电力股份有限公司萧山发电厂浙江杭州 311251) 摘要：本文针对YOT46-508(III)型液力耦合器运行中出现的工作油温度异常现象，从液力耦合器的结构、工作原理等方面进行分析，判断出油温异常产生的原因，提出解决办法并进行处理。
关键词：液力耦合器；工作油温度；异常；处理 1引言：给水泵组是火力发电厂热力循环的“心脏”，是汽轮发电机组的重要辅机，其运行稳定性和可靠性直接影响到机组的正常启停和带负荷运行。
我厂3号、4号机组配备上海电力修造总厂有限公司生产的型号为FK6G32RA(M)给水泵，相配套液力耦合器型号为YOT46-508(III)型，在正常运行中采用一运一备的运行模式。
在2016年7月15日42号给泵启动后液力耦合器出现工作油温度高的问题，工作冷油器进口温度最高达到135℃，这一问题的出现不但制约了设备的正常使用，也对整个机组的安全运行构成一定的威胁。
2 液力耦合器及工作油循环的工作原理 2.1液力耦合器是以液体为工作介质的一种非刚性联轴器，由泵轮和涡轮组成一个可使液体循环流动的相对密闭工作腔，工作油在泵轮中加速，然后在涡轮中减速并对涡轮产生一等量的转矩，工作油在泵涡轮间循环是靠两轮间滑差所产生的压差来实现，输出转速可通过调节泵涡轮间工作腔内的工作油充液量来调节，而工作腔的充液量由勺管的位置所决定。
由于滑差造成的功率损耗将使工作油温度升高，为了消除这些热量，必须通过冷油器冷却工作油。
2.2工作油循环工作油循环是由一闭式循环叠加一开式循环所组成。
给水泵液力偶合器损坏原因及预防措施探讨水泵液力偶合器是水泵与驱动机械之间的传动装置，通过液力传动的方式将动力从驱动机械传递给水泵。
水泵液力偶合器在使用过程中会出现损坏的情况，影响其正常的工作效率和寿命。
本文将探讨水泵液力偶合器损坏的原因以及预防措施。
水泵液力偶合器损坏的原因可以有很多，主要包括以下几点：1. 荷载过重：当水泵液力偶合器承受的荷载超过其承载能力时，会导致偶合器产生过大的应力，从而引起破裂或损坏。
2. 过热：如果水泵液力偶合器在使用过程中长时间运转或负载过重，会导致液力偶合器温度升高，超过其承受范围，从而引起热疲劳或变形，最终导致损坏。
3. 润滑不良：水泵液力偶合器在运转过程中需要充足的润滑，如果润滑不良或缺乏润滑，会导致偶合器部件的摩擦增大，进而引起损坏。
4. 震动与冲击：水泵液力偶合器在运转过程中受到外界的震动和冲击，如果无法有效地吸收和隔离这些震动和冲击，会造成偶合器受力不均匀，从而引起损坏。
接下来，我们可以采取一些预防措施来降低水泵液力偶合器的损坏风险：1. 选择合适的型号和规格的液力偶合器：根据水泵的容量和工作环境等要素，选择适合的液力偶合器，确保其能够承受相应的荷载和温度，并在正常工作范围内运转。
2. 定期检查和维护：定期对水泵液力偶合器进行检查，包括润滑情况、零部件的磨损情况以及固定螺栓的松动情况等。
及时维修或更换损坏的部件，确保液力偶合器的正常运转。
3. 加强润滑管理：定期添加润滑剂，并根据液力偶合器的需要调整润滑剂的用量和周期。
确保液力偶合器对润滑的要求得到满足，减少摩擦和磨损的发生。
4. 配备减震装置：为水泵液力偶合器安装减震装置，减少外界震动和冲击的传递，提高液力偶合器的工作稳定性和寿命。
水泵液力偶合器损坏的原因有很多，但通过选择合适的偶合器型号、定期检查和维护、加强润滑管理以及配备减震装置等预防措施，可以有效地降低水泵液力偶合器的损坏风险，提高其工作效率和寿命。

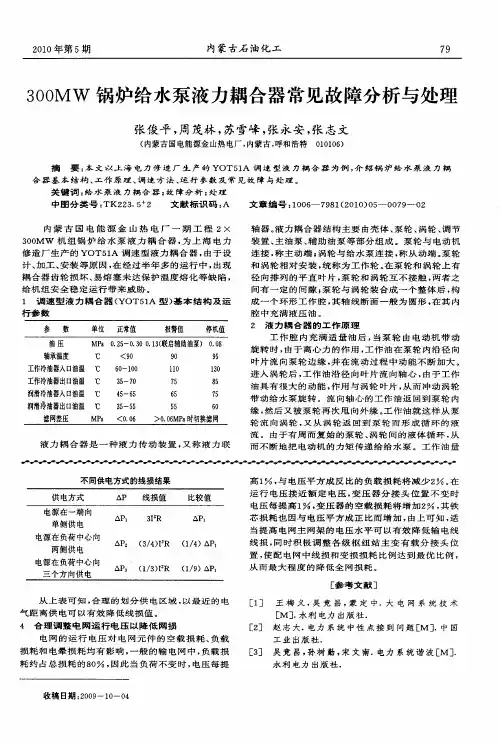

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载液力耦合器常见故障及维护地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容液力耦合器原理、常见故障及处理一、常见故障及处理油泵不上油或油压太低或油压不稳定原因 1.油泵损坏2.油泵调压阀失灵或调整不好3.油泵吸油管路不严，有空气进入4.吸油器堵塞 5.油位太低，吸6.油压表损坏 7.油管路堵塞处理 1.修复或更换油泵 2.重新调整或更换油泵调压阀使压力正常 3.拧紧各螺栓使其密封 4.清洗吸油口过滤 5.加油至规定油位6.更换压力表 7.清洗油管路 2.油温过高原因 1.冷却器堵塞或冷却水量不足 2.风机负荷发生变动使偶合器过负荷处理 1.清洗冷却器，加大冷却水量 2.检查负荷情况，防止过负荷 3.勺管虽能移动但不能正常调速原因无工作油进入处理1.修复或更换油泵 2.重新调整或更换油泵调压阀使压力正常 3.拧紧各螺栓使其密封4.清洗吸油口过滤器 5.加油至规定油位 6.更换压力表7.清洗油管路 4.箱体振动原因 1.安装精度过低 2.基础刚性不足 3.联轴节胶件损坏 4.地脚螺栓松动处理 1.重新安装校正 2.加固或重新做基础 3.更换橡胶件 4.拧紧地脚螺丝二、原理及故障排除：1、原理：液力偶合器工作原理液力偶合器相当于离心泵和涡轮机的组合，当电机通过液力偶合器输入轴驱动泵轮时，泵轮如一台离心泵，使工作腔中的工作油沿泵轮叶片流道向外缘流动，液流流出后，穿过泵轮和涡轮间的间隙，冲击涡轮叶片以驱动涡轮，使其象涡轮机一样把液体动能转变为输出的机械能；然后，液体又经涡轮内缘流道回泵轮，开始下一次的循环，从而把电机的能量柔性地传递给工作机。
二、液力偶合器的调速原理液力偶合器在转动时，工作油由供油泵从液力偶合器油箱吸油排出，经冷却器冷却后送至勺管壳体中的进油室，并经泵轮入油口进入工作腔。
给水泵液力偶合器损坏原因及预防措施探讨水泵液力偶合器是一种常见的传动装置，它通过液力传动方式将发动机的转动转换为水泵的转动，从而实现水泵的正常工作。
在实际使用过程中，水泵液力偶合器有可能出现损坏的情况。
本文将探讨水泵液力偶合器损坏的原因以及预防措施。
水泵液力偶合器的损坏原因有很多，其中包括以下几点：1. 过载：过载是水泵液力偶合器损坏的常见原因之一。
当使用过程中液力偶合器承受的负载超过其承受能力时，会造成液力偶合器的损坏。
过载可能因为工作环境变化、工作时长过长等原因引起。
2. 液力偶合器泄漏：液力偶合器泄漏是导致损坏的另一个常见原因。
泄漏会导致液力偶合器内部的油液不足，进而影响其正常工作。
泄漏可能由于密封件老化、腐蚀或损坏、过热等原因引起。
3. 液力偶合器内部部件磨损或断裂：水泵液力偶合器的内部部件如轴承、离合器片等在长时间使用后可能会磨损或断裂，导致液力偶合器不能正常工作。
这可能是由于部件质量不合格、零配件老化或制造工艺问题等原因引起。
针对以上损坏原因，可以采取以下预防措施：1. 合理使用：避免长时间的超负荷工作，定期检查液力偶合器是否正常运转，确保不会超过其承受能力。
2. 定期检查和维修：定期检查液力偶合器的密封件、液压管路等部件是否完好，做到及时发现并处理泄漏问题，以防止油液不足导致液力偶合器损坏。
3. 注意液力偶合器油液的质量和温度：使用合格的液力偶合器油液，并注意做好冷却工作，避免油液过热引起泄漏和液力偶合器过载。
4. 定期更换液力偶合器内部部件：根据使用情况和制造商建议的更换周期，定期更换液力偶合器内部部件，防止部件磨损或断裂引起液力偶合器损坏。
水泵液力偶合器损坏的原因有很多，但通过合理使用、定期检查和维护以及注意液力偶合器油液质量和温度等预防措施，可以有效减少液力偶合器的损坏发生，延长液力偶合器的使用寿命。

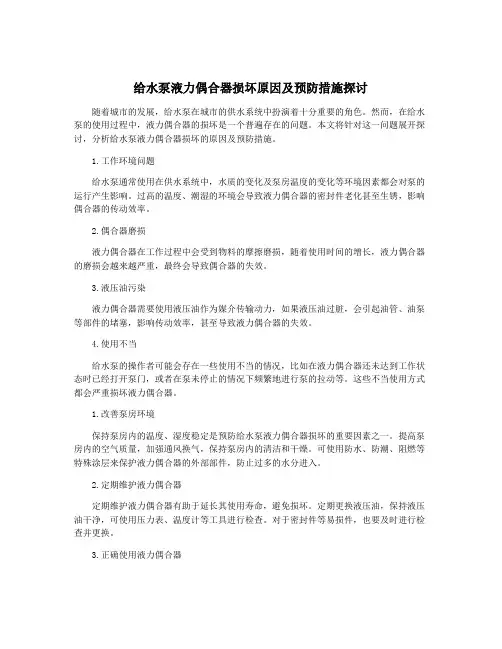

给水泵液力偶合器损坏原因及预防措施探讨随着城市的发展，给水泵在城市的供水系统中扮演着十分重要的角色。
然而，在给水泵的使用过程中，液力偶合器的损坏是一个普遍存在的问题。
本文将针对这一问题展开探讨，分析给水泵液力偶合器损坏的原因及预防措施。
1.工作环境问题给水泵通常使用在供水系统中，水质的变化及泵房温度的变化等环境因素都会对泵的运行产生影响。
过高的温度、潮湿的环境会导致液力偶合器的密封件老化甚至生锈，影响偶合器的传动效率。
2.偶合器磨损液力偶合器在工作过程中会受到物料的摩擦磨损，随着使用时间的增长，液力偶合器的磨损会越来越严重，最终会导致偶合器的失效。
3.液压油污染液力偶合器需要使用液压油作为媒介传输动力，如果液压油过脏，会引起油管、油泵等部件的堵塞，影响传动效率，甚至导致液力偶合器的失效。
4.使用不当给水泵的操作者可能会存在一些使用不当的情况，比如在液力偶合器还未达到工作状态时已经打开泵门，或者在泵未停止的情况下频繁地进行泵的拉动等。
这些不当使用方式都会严重损坏液力偶合器。
1.改善泵房环境保持泵房内的温度、湿度稳定是预防给水泵液力偶合器损坏的重要因素之一。
提高泵房内的空气质量，加强通风换气，保持泵房内的清洁和干燥。
可使用防水、防潮、阻燃等特殊涂层来保护液力偶合器的外部部件，防止过多的水分进入。
2.定期维护液力偶合器定期维护液力偶合器有助于延长其使用寿命，避免损坏。
定期更换液压油，保持液压油干净，可使用压力表、温度计等工具进行检查。
对于密封件等易损件，也要及时进行检查并更换。
3.正确使用液力偶合器正确的使用液力偶合器，包括正确停机和启动泵、避免超载和空载操作、避免频繁开关泵等操作。
当液力偶合器达到工作状态时，再开启泵门，避免使用不当造成压力对液力偶合器造成影响。
4.安装震动降噪保护装置在安装过程中，可为给水泵增加震动降噪保护装置，减少泵的启停震动对液力偶合器的伤害。
综上所述，给水泵液力偶合器损坏原因及预防措施是一个十分重要的问题，既需要在使用中避免使用不当，也需要在日常维护中加强检查和维护。

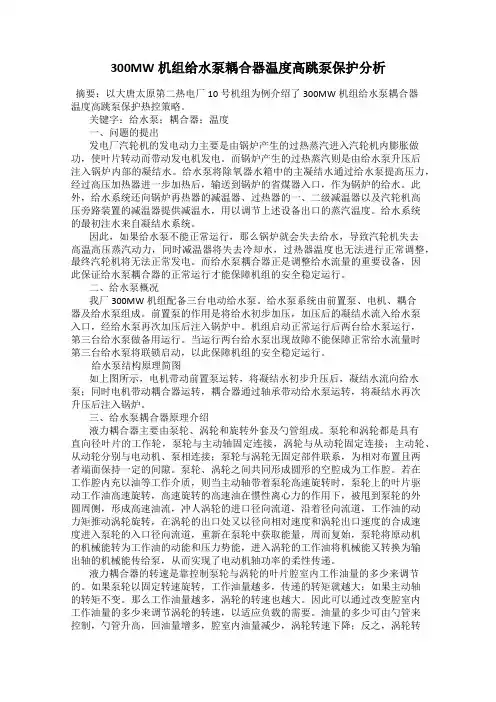

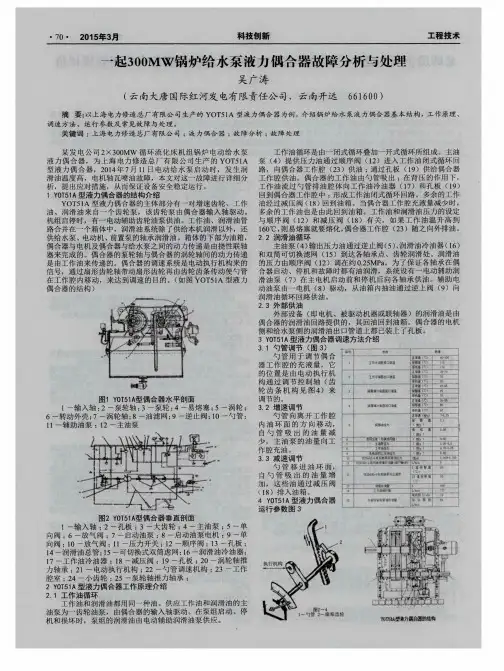

300MW机组给水泵耦合器温度高跳泵保护分析摘要：以大唐太原第二热电厂10号机组为例介绍了300MW机组给水泵耦合器温度高跳泵保护热控策略。
关键字：给水泵；耦合器；温度一、问题的提出发电厂汽轮机的发电动力主要是由锅炉产生的过热蒸汽进入汽轮机内膨胀做功，使叶片转动而带动发电机发电。
而锅炉产生的过热蒸汽则是由给水泵升压后注入锅炉内部的凝结水。
给水泵将除氧器水箱中的主凝结水通过给水泵提高压力，经过高压加热器进一步加热后，输送到锅炉的省煤器入口，作为锅炉的给水。
此外，给水系统还向锅炉再热器的减温器、过热器的一、二级减温器以及汽轮机高压旁路装置的减温器提供减温水，用以调节上述设备出口的蒸汽温度。
给水系统的最初注水来自凝结水系统。
因此，如果给水泵不能正常运行，那么锅炉就会失去给水，导致汽轮机失去高温高压蒸汽动力，同时减温器将失去冷却水，过热器温度也无法进行正常调整，最终汽轮机将无法正常发电。
而给水泵耦合器正是调整给水流量的重要设备，因此保证给水泵耦合器的正常运行才能保障机组的安全稳定运行。
二、给水泵概况我厂300MW机组配备三台电动给水泵。
给水泵系统由前置泵、电机、耦合器及给水泵组成。
前置泵的作用是将给水初步加压，加压后的凝结水流入给水泵入口，经给水泵再次加压后注入锅炉中。
机组启动正常运行后两台给水泵运行，第三台给水泵做备用运行。
当运行两台给水泵出现故障不能保障正常给水流量时第三台给水泵将联锁启动，以此保障机组的安全稳定运行。
给水泵结构原理简图如上图所示，电机带动前置泵运转，将凝结水初步升压后，凝结水流向给水泵；同时电机带动耦合器运转，耦合器通过轴承带动给水泵运转，将凝结水再次升压后注入锅炉。
三、给水泵耦合器原理介绍液力耦合器主要由泵轮、涡轮和旋转外套及勺管组成。
泵轮和涡轮都是具有直向径叶片的工作轮，泵轮与主动轴固定连接，涡轮与从动轮固定连接；主动轮、从动轮分别与电动机、泵相连接；泵轮与涡轮无固定部件联系，为相对布置且两者端面保持一定的间隙。
