高频电子线路复习资料

高频电子线路（复习资料）一、填空1、LC 并联谐振回路的谐振频率为 W0，当工作频率 W 〈 W0时，回路呈感性；当 W 〉W0时，回路呈容性；当 W=W0时，回路呈纯阻性。

此外，回路的品质因数Q 越高，则回路选择性越好，通频带越窄。

2、高频谐振功率放大器有欠压、过压和临界工作状态。

假设电路原来工作于临界状态，其它条件不变，若增大集电极直流电源电压 E C , 则电路将进入过压状态。

3、调幅波的几种调制方式是普通调幅、双边带调幅、单边带调幅和残留单边带调幅 。

4、一个三点式振荡电路，已知晶体管 c-e 间接上电感元件，为满足相位条件，则 b-e 间应接电感元件， c-b 间应接电容元件。

5、常用的调频方法有直接调频、间接调频两种。

6、反馈式振荡器的振荡平衡条件是∑Ф =2n п和Uf=Ui7、模拟乘法器的应用很广泛，主要可用来实现调幅、同步检波和 混频等频谱搬移电路中。

8、混频器按所用非线性器件的不同，可分为二极管混频器、三极管混频器 和场效应管混频器等。

9、三点式振荡器判别法则是X be 和X ce 电抗性质相同，X cb 和它们电抗性质相反。

10、直接调频的优点是频偏大，间接调频的优点是中心频率稳定度高。

11、LC 回路并联谐振时，回路阻抗最大，且为纯阻性；12、LC 回路串联谐振时，电容上的电压为电路端电压的Q 倍，且相位 落后总电压９０度；13、LC 并联谐振回路的通频带B w0.7等于00Q f ，其中f 0等于LC π21，回路Q 值等于CR L R 000ωω或14、模拟通信中信号载波调制方法有调幅（AM ），调频（FM ），调相（PM ）三种；15、非线性电路的基本特征是：在输出信号中产生新的频率分量；17、减少高频功放晶体管Pc 的方法是：(1).减少集电极电流的电流;(2).在集电极电流流通时导通角最小；18、幅度调制根据调幅信号频谱结构的不同分为基本调幅（AM）、抑制载波的双边带调幅（DSB）、抑制载波的单边带调幅三种调幅方式；19、集电极调幅常见的失真有惰性失真，负峰切割失真两种。

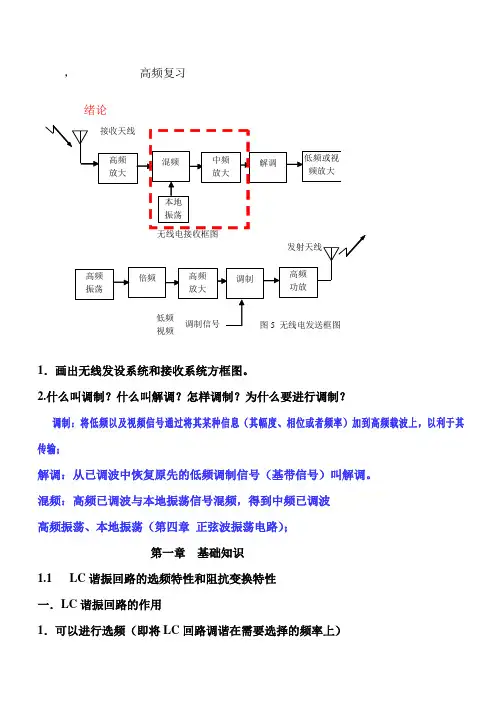

，高频复习绪论1．画出无线发设系统和接收系统方框图。

2.什么叫调制？什么叫解调？怎样调制？为什么要进行调制？调制：将低频以及视频信号通过将其某种信息（其幅度、相位或者频率）加到高频载波上，以利于其传输；解调：从已调波中恢复原先的低频调制信号（基带信号）叫解调。

混频：高频已调波与本地振荡信号混频，得到中频已调波高频振荡、本地振荡（第四章正弦波振荡电路）；第一章基础知识1.1 LC谐振回路的选频特性和阻抗变换特性一．LC谐振回路的作用1．可以进行选频（即将LC回路调谐在需要选择的频率上）2．进行信号的频幅转换和频相转换（在斜率鉴频和相位鉴频） 3．组成阻抗变换和匹配电路 二．LC 谐振回路选频功能1．通频带定义：单位谐振曲线 N(f)下降到0.7所包含的频率范围为回路的通频带，用BW 0.7表示。

选频功能与品质因数的关系。

Q 值越大，BW 越窄，选频功能越好 2．选频功能与矩形系数的关系。

矩形系数值越接近于1，选频功能越好。

矩形系数定义：单位谐振曲线N(f)下降到0.1时的频带范围与通频带之比，即⑴ 用电阻、电抗表示 Q① 并联 Q=R P /X P （ ） 串联 Q = XS / R S⑵用电导、电纳表示 Q① 并联 串联三．LC 串、并联谐振的特点，谐振频率1．LC 并联: 阻抗最大，且为纯阻性。

为电流谐振。

⑴ f=f o ,阻抗最大，且为纯阻性,.⑵ f >f o ,呈电容性。

当电容用，阻抗减小。

⑶ f <f o ,呈电感性。

当电感用，阻抗减小。

2．LC 串联 ：⑴ f=f o ,谐振，阻抗最小，且为纯阻性,.为电压谐振。

⑵ f >f o ,呈电感性。

当电感用，阻抗增大。

⑶ f <f o ,呈电容性。

当电容用，阻抗增大。

07.0Q f BW =7.01.01.0BW BW K =ppe X RQ =000001e e g C L g Q ωω==∑=LC f π211.当L 1C 1=L 2C 2<L 3C 3时；上图可构成什么振荡器。

127.02ωωω-=∆高频电子线路重点第二章 选频网络一. 基本概念所谓选频（滤波），就是选出需要的频率分量和滤除不需要的频率分量。

电抗(X)=容抗（ )+感抗(wL) 阻抗=电阻(R)+j 电抗 阻抗的模把阻抗看成虚数求模 二．串联谐振电路 1.谐振时，（电抗） ，电容、电感消失了，相角等于0，谐振频率： ，此时|Z|最小=R ，电流最大2.当w<w 0时，电流超前电压，相角小于0，X<0阻抗是容性；当w>w 0时，电压超前电流，相角大于0，X>0阻抗是感性；3.回路的品质因素数 （除R ），增大回路电阻，品质因数下降，谐振时，电感和电容两端的电位差大小等于外加电压的Q 倍，相位相反4.回路电流与谐振时回路电流之比 (幅频)，品质因数越高，谐振时的电流越大，比值越大，曲线越尖，选频作用越明显，选择性越好5.失谐△w=w （再加电压的频率）-w 0（回路谐振频率），当w 和w 0很相近时， ，ξ=X/R=Q ×2△w/w 0是广义失谐，回路电流与谐振时回路电流之比6.当外加电压不变，w=w 1=w 2时，其值为1/√2，w 2-w 1为通频带，w 2，w 1为边界频率/半功率点，广义失谐为±17. ，品质因数越高，选择性越好，通频带越窄 8.通频带绝对值 通频带相对值 9.相位特性Q 越大，相位曲线在w 0处越陡峭10.能量关系电抗元件电感和电容不消耗外加电动势的能量，消耗能量的只有损耗电阻。

回路总瞬时储能 回路一个周期的损耗 ， 表示回路或线圈中的损耗。

就能量关系而言，所谓“谐振”，是指：回路中储存的能量是不变的，只是在电感与电容之间相互转换；外加电动势只提供回路电阻所消耗的能量，以维持回路的等幅振荡，而且谐振回路中电流最大。

11. 电源内阻与负载电阻的影响Q L 三. 并联谐振回路 1.一般无特殊说明都考虑wL>>R ，Z 反之w p =√［1/LC-(R/L)2］=1/√RC ·√1-Q2 2.Y(导纳)＝ 电导(G)= 电纳(B)= . 与串联不同 )1(CL ωω-010=-=C L X ωωLC 10=ωCR R L Q 001ωω==)(j 0)()(j 11ωψωωωωωe N Q =-+=Q702ωω=∆⋅21)(2=+=ξξN Q f f 0702=∆⋅Qf f 1207.0=∆ξωωωωψ arctan arctan 00-=⎪⎪⎭⎫⎝⎛-⋅-=Q ⎪⎭⎫ ⎝⎛-+≈C L R C L ωω1j ⎪⎭⎫ ⎝⎛-+=C CR ω1j ⎪⎭⎫ ⎝⎛-+L C LCRωω1j LCR ⎪⎭⎫ ⎝⎛-L C ωω1C ω1-+ –CV sLRI s C L R22222221cos 21sin 21sm sm sm V CQ t V CQ t V CQ w w w C L 22=+=+=ωω2sm 02sm 21π2121π2CQV R V w R⋅=⋅⋅=ωQCQV V CQ w w w R C L ⋅=⋅=+π2121π2212sm sm每周期耗能回路储能π2 =Q 所以RR R R Q LS 0=3.谐振时，回路谐振电阻R p= =Q p w p L=Q p/w p C4.品质因数（乘R p）5.当w<w p时，B>0导纳是感性；当w>w p时，B<0导纳是容性（看电纳）电感和电容支路的电流等于外加电流的Q倍，相位相反并联电阻减小品质因数下降通频带加宽，选择性变坏6.信号源内阻和负载电阻的影响由此看出，考虑信号源内阻及负载电阻后，品质因数下降，并联谐振回路的选择性变坏，通频带加宽。

《高频电子线路》复习提纲第一章绪论1、了解无线电信号的产生与发射过程（基本术语:载波、调制、解调等）；2、有线通信的传输媒质：双线对电缆、同轴电缆、光纤。

第三章选频网络1、串、并联谐振回路的参数计算：谐振频率f0、品质因数Q、谐振电阻R P、通频带2△f0.7等的计算；2、串、并联谐振曲线的理解：通频带与回路的Q值成反比，Q越高，谐振曲线越尖锐，回路的选择性越好，但通频带越窄；3、抽头式并联电路的阻抗变换理解及计算：阻抗转换ＺＬ＇＝ＺＬ／p２；电压源的转换ＵS＇＝ＵS／p；电流源的转换：I S＇＝pI S4、理解耦合振荡回路的特性，熟悉滤波器的其他形式。

参考习题：3.1、3.5、3.7、3.9第四章高频小信号放大器1、高频小信号放大器的工作特性及主要质量指标理解；2、理解晶体管高频等效电路形式（y参数等效电路和混合π等效电路）、晶体管的高频参数（大到小的顺序是fmax；fT；fβ）；3、单调谐回路谐振放大器的计算：电压增益、功率增益、通频带等；4、了解多级单调谐回路谐振放大器和双调谐回路谐振放大器；5、理解谐振放大器的不稳定性原因（存在反向传输导纳y re）及消除方法（中和法和失配法）；6、理解噪声系数、信噪比的概念及减小噪声系数的措施。

参考习题：4.6、4.9、4.13第五章变频器1、理解非线性元件的工作特性（工作特性的非线性、不满足叠加原理、具有频率变换能力）；2、理解变频器的工作原理、变频电路组成（混频器和本振电路）、变频器的主要质量指标；3、理解二级管平衡混频器工作原理及其特点；4、熟悉混频器中的干扰（组合频率干扰和副波道干扰、交调、互调、相互混频等）及简要分析计算、克服干扰措施等。

参考习题：5.17、5.21、5.35第六章高频功率放大器1、理解高频功率放大器的工作特性；2、谐振功放的工作原理及计算（P=、P0、Pc、ηc、Rp等）（重点）；3、高频功率放大器的动态特性与负载特性(Rp变大时，工作状态的变化：欠压→临界→过压)；4、传输线变压器原理:传输线与变压器原理的结合。

高频电子线路复习提纲复习提纲频率选择回路和阻抗变换1，掌握并联谐振回路的阻抗表达式，幅频特性z(j?)、相频特性?z(?)、谐振频率?0、q值、通频带bw0.72.掌握变压器、电容器和感应分压器电路的阻抗变换特性。

3.掌握L型阻抗变换网络的计算。

4.抽头电路，可以通过改变电感线圈的抽头或者电容的分压。

（单调谐回路和双调谐回路、带宽、临界耦合时的带宽）低噪声放大器1.掌握晶体管的混合？参数等效电路，y参数等效电路。

了解晶体管静态工作点与其小信号等效参数之间的关系。

2.掌握单级小信号调谐放大器的电路结构和工作原理，等效电路的求解及其简化，增益、带宽和选择性指标的求解。

3，了解多级小信号调谐放大器的几种级联调谐方式及其增益和通频带的变化情况。

4，了解实现低噪声放大器的基本思路和具体电路措施。

（多级单调谐小信号放大器级联，高频小信号放大器功率增益和噪声系数）高频功率放大器1.掌握C类功率放大器的电路组成：馈电电路和耦合电路的工作原理和基本电路形式。

了解C类功率放大器的实际电路。

2，掌握c类功放的电路特点及其基本工作原理，影响放大器效率的因素（集电极电压与电流的乘积的时间平均值）及提高效率的途径（集电极电压或电流总有一个接近为0，导通角?）。

3.掌握C类功放电路在折线近似条件下的解决方案：icm、？0(?)、? 1(?)、 po、pc、pdc、？解决方案。

4.了解C类功放的三种工作状态，判断条件，以及四个基本因素（VBB、VIM、VCC、re）对工作状态（负载特性、放大特性、基极调幅特性、集电极调幅特性、级联放大器、高频功率放大器工作状态）的影响。

噪声与非线性失真1.了解非线性电路的定义和主要特征。

了解阻塞、互调和互调的原因和现象，了解1dB压缩点和IIP3的定义和计算方法。

2.掌握幂级数分析方法及其应用（条件和实例）。

3.掌握折线分析法及其应用（条件和实例）。

4.掌握开关函数分析方法及其应用（条件和示例）。

高频电子线路复习题 一、填空1、调幅的几种调制方式是 普通调频（AM ）、 抑制载波双边带调制（DSB ）、 抑制载波单边带调制（SSB ）。

2、集电极调幅，应使被调放大器工作于_过压_状态。

3、反馈式振荡器的振荡平衡条件是 T （jw ）=1 、和 πϕn T2= n=0,1,2,3，... 。

4、通常将携带有信息的电信号称为 调制信号 ，未调制的高频振荡信号称为 载波信号 ，通过调制后的高频振荡信号称为 已调信号 。

5、三点式振荡器判别法则是 发射极 和 相接的两个 电抗性质相同, 集电极和基极 和它们电抗性质相反 。

6、LC 串联谐振回路品质因数（Q ）下降，频带 越宽 ，选择性 越差 。

7、某高频功率放大器原来工作在临界状态，测得cm U =22v ，co I =100mA ，P R =100Ω，c E =24v ，当放大器的负载阻抗P R 变小时，则放大器的工作状态过渡到 欠压 状态，回路两端电压cm U 将 减小 ，若负载阻抗增加时，则工作状态由临界过渡到 过压 状态，回路两端电压cm U 将 增大 。

8、调相时， 调相指数 与调制信号幅度成正比。

(瞬时频偏)9、模拟乘法器的应用很广泛，主要可用来实现调制 、混频和检波 等频谱搬移电路中。

10、谐振功率放大器的 负载特性 是当CC V 、BB V 、bm V 等维持不变时，电流、电压、功率和效率等随电阻p R 的增加而变化的特性。

11、混频器按所用非线性器件的不同，可分为 二极管双平衡 、 混频电路 和 晶体三极管混频电路等。

（模拟乘法器混频电路）12、超外差接收机中,中频频率为465KHZ ，当接收信号载频为 535 KHz 时，本振频率为1000KHz 。

13、直接调频的优点是 电路简单频偏较大 ，间接调频的优点是 调相时可以不在主振荡电路中进行，易于保持中心频率的稳定 。

14、矩形系数K r0.1定义为单位谐振曲线N(f)值下降到 0.1时的频带范围与通频带之比。

高频电子线路复习题高频电子线路复习题在现代科技的发展中，高频电子线路扮演着重要的角色。

无论是通信设备、雷达系统还是卫星导航，高频电子线路都是它们的核心组成部分。

为了更好地理解和掌握高频电子线路的原理和设计，下面将提供一些复习题，帮助读者回顾相关知识。

1. 什么是高频电子线路？高频电子线路是指在高频率范围内工作的电子线路。

一般来说，高频指的是超过几十兆赫兹（MHz）的频率。

高频电子线路的设计和分析需要考虑电磁波传播、信号衰减、反射等问题。

2. 高频电子线路中常用的元器件有哪些？常用的高频电子线路元器件包括电容器、电感器、变压器、晶体管、集成电路等。

这些元器件在高频电路中起到不同的作用，如滤波、放大、调节信号等。

3. 请解释什么是“截止频率”？截止频率是指在某个频率下，电子线路的传输功能被限制或减弱的频率。

在高频电子线路中，截止频率是一个重要的参数，用于衡量电路的工作范围和性能。

4. 如何计算截止频率？截止频率可以通过计算或实验获得。

对于一个RC电路，截止频率可以通过以下公式计算：fc = 1 / (2πRC)，其中f为截止频率，R为电阻值，C为电容值。

5. 什么是S参数？S参数是指散射参数（Scattering Parameters），用于描述电子线路中信号的传输和反射情况。

S参数可以通过测量电路中的信号功率来计算，常用于高频电子线路的设计和分析。

6. 高频电子线路中的传输线有哪些类型？常见的高频电子线路传输线包括微带线、同轴电缆和光纤等。

不同的传输线类型有不同的特点和应用场景，选择合适的传输线对于高频电子线路的性能至关重要。

7. 什么是谐振？谐振是指电子线路中的电流或电压达到最大值的状态。

在高频电子线路中，谐振可以用于滤波、放大和频率选择等应用。

8. 如何设计一个高频放大器？设计一个高频放大器需要考虑增益、带宽、稳定性等因素。

常用的高频放大器设计方法包括共射放大器、共基放大器和共集放大器等。

9. 高频电子线路中常见的噪声源有哪些？常见的高频电子线路噪声源包括热噪声、互调失真、相位噪声等。

高频电子线路复习题
1. 简述高频电子线路中的主要组成部分及其功能。

2. 描述高频放大器的工作原理及其在通信系统中的作用。

3. 列出至少三种高频电子线路中常用的滤波器，并说明它们的应用场景。

4. 解释高频电子线路中的谐振现象及其对信号传输的影响。

5. 阐述高频电子线路中阻抗匹配的重要性及其实现方法。

6. 描述高频电子线路中振荡器的类型及其工作原理。

7. 讨论高频电子线路中混频器的作用及其工作过程。

8. 简述高频电子线路中调制和解调的基本概念及其在通信系统中的应用。

9. 列举高频电子线路中常见的噪声类型，并说明它们对系统性能的影响。

10. 分析高频电子线路中的信号衰减原因及其减少衰减的措施。

11. 描述高频电子线路中相位噪声的产生机理及其对系统性能的影响。

12. 讨论高频电子线路设计中的稳定性问题及其解决方案。

13. 简述高频电子线路中功率放大器的特点及其设计考虑因素。

14. 列举高频电子线路中常用的测量仪器及其在测试中的应用。

15. 分析高频电子线路中的非线性效应及其对信号处理的影响。

16. 讨论高频电子线路中天线的作用及其设计原则。

17. 简述高频电子线路中信号的传输特性及其对系统性能的影响。

18. 描述高频电子线路中相干解调的原理及其在数字通信中的应用。

19. 讨论高频电子线路中频率合成器的作用及其在系统中的应用。

20. 分析高频电子线路中信号的调制方式及其对通信系统性能的影响。

期末复习大纲
第0章绪论
基础知识：
1.高频通信系统的组成发送端框图和接收端框图
2.各个模块的作用（分布到各章）
第1章选频网络
基础知识：
1.选频网络电路的组成、作用
2.耦合回路四种谐振
3.串并联、耦合回路谐振曲线
计算分析：
1.串并联回路+抽头指标计算
2.耦合回路指标计算
第2章小信号放大器
基础知识：
1.单调谐谐振放大器电路的组成、特点、指标
计算分析：
1.单调谐谐振放大器+多级指标计算
2.单调谐谐振放大器指标推导（增益、通频带、矩形系数）（包括多级）
第3章变频电路
基础知识：
1.变频电路的作用
2.时变跨导电路分析原理
3.开关函数分析原理
4.各种器件的噪声
计算分析：
1.二极管混频器分析
2.三极管混频器分析
第4功率放大器
基础知识：
1.功率放大器的作用、原理
计算分析：
1.各种功率指标(包括图的分析)计算
2.参数对功放工作状态的影响（Rp、Vbm）
第5章正弦波振荡器
基础知识：
1.LC三端式振荡器判断准则
2.石英晶体振荡器的谐振频率理解
第6章振幅调制与解调
基础知识：
1.调制、解调的含义、作用
2.高电平调幅（集电极调幅、基极调幅）的原理
3.单边带信号产生的方法
4.惰性失真、负峰切割失真的原理及避免方法
5.同步检波的方法
计算分析：
1.调幅波性质的计算
2.包络检波器的分析
第7章角度调制与解调
基础知识：
1.调频的方法
计算分析：
1.调角波性质的计算
2.变容二极管调频的计算。

第1章绪论要点：1．通信系统构成2．信号调制方式3．调幅发射机方框图（信号波形）4．调幅接收机方框图（信号波形）5．电磁波的传播方式，地波、天波的传输特点第3章选频网络要点：1．选频网络的作用2．串、并联谐振回路的特点及参量3．串并联阻抗等效变换及抽头变换4．耦合回路的耦合系数、耦合因数、耦合回路的幅频特性、通频带5．耦合回路的调谐（部分谐振、复谐振、全谐振概念）6．等效阻抗、反射阻抗7．晶体的等效电路及特点例：1．互感一种绕制方法12202103221032022202113N N L N L N L N N L L M k L N N M L N L L N L =•=====几种回路参数比较第4章高频小信号放大器要点：1．高频小信号放大器的质量指标2．y参数电路定义3．混合π参数等效电路及与y参数的关系4．晶体管截止频率、特征频率、最高频率5．单调谐回路的特点、增益、通频带、选择性6．多级单调谐回路的特点7．双调谐回路的增益、通频带8．多级单调谐回路的特点9．放大器的稳定增益、及相关因素第5章非线性时变电路、时变参量电路和变频器1．线性电路、非线性电路2．非线性电路的分析方法3．时变跨导概念4．傅里叶技术展开5．变频、混频概念6．变频前后波形及频谱图7．二极管平衡混频器、环形混频器原理8．干扰的种类、含义、干扰频率的求法第6章 高频功率放大器要点：1．谐振功率放大器与小信号谐振放大器的异同 2．谐振功率放大器与低频功率放大器的异同 3．不同工作状态放大器的特点4．C O P P P +== C O OO C P P P P P +===η5．bmBBBZ C V V V +=θcos6．0C CC I V P ==Pcm P cm cm cm o R I R V I V P 212121221=== 7．)(2112110C C CC O C g I V VcmIcm P P θξη==== ξ为集电极电压利用系数 g 1(θC )为波形系数 8．)(BZ B c C C cr C V v g i v g i -==临界线方程9．高频功率放大器中的欠压、临界、过压工作状态第7章 正弦波振荡器1.LC 振荡器基本工作原理2.振荡器的平衡条件（幅度、相位）3.电感（哈特莱）、电容（考毕兹）三端式振荡器原理 4．LC 三端式振荡器相位平衡条件的判断准则5．克拉泼（串联型改进电容三端式）、西勒（并联型改进电容三端式）振荡器第9章 振幅调制与解调1．调幅波的性质（波形形成、调幅波的数学表达式及频谱） 2．非正弦波调幅时的峰值、谷值调幅度 3．调幅波中的功率关系)211(41412122)(2)(2000a OT o oT a oT OTm P P P m P P m P RV P a +====Ω+Ω-ωω4．平方率调幅、平衡调幅器工作原理 5．单边带信号的特点、单边带信号产生方框图 6．集电极调幅、基极调幅中的功率计算 7．包络检波器的工作原理及波形8．包络检波器的质量指标（电压传输系数、等效输入电阻、失真种类及原因）第10章角度调制与解调1.调角波的特点2.表10.2.1调频波与调相波的比较、调频波与调相波的关系3．调制指数、频移、相移的相关概念4.调频波、调相波的带宽表达式（有效带宽）。

《高频电子线路》复习题及答案《高频电子线路》复习题及答案模块一：认知一、填空题1.无线电波的主要传播方式是地面波、天波和空间波。

2.空间波是电磁波由发射天线直接辐射至接收天线。

由于地面及建筑物等的反射亦能抵达接收天线，故空间波实际上是直射波和反射波的合成，此现象称为（多径）传播。

3.一个点对点通信系统由信息源、发射设备、信道、接收设备、信息归宿组成。

4.能将天线或传输线路送来的信号加以选择、放大、变换，以获得所需信息的设备叫做接收设备。

5.能产生高频振荡，并经调制、放大后，将输出的高频功率馈送给传输线路或天线的设备，叫做发射设备。

6.天波是利用电离层的反射而进行传播的。

7.目前，应用较多的几种集中选频滤波器有：陶瓷滤波器、晶体滤波器，声表面波滤波器。

8.高频小信号谐振放大器的主要特点是以谐振回路作为放大器的交流负载，它的主要作用是选频滤波功能。

9.放大器的噪声系数N F 是指输入端的信噪比与输出端的信噪比两者的比值。

10.通信网络和系统的主要任务是传输信息。

11.通信系统的信道分为有线信道和无线信道。

12.通信系统的分类方式主要有，，，和。

13.按通信方式来分类，通信系统可分为单工，半双工和全双工。

14.无线电波只是一种波长较长，频率较低的电磁波。

波长与频率之间存在以下关系：v=λf 。

（v 为光速，λ为波长和f 为频率）。

15.并联谐振回路激励源是电流，响应是（电压）。

16.天波是利用（电离层）的反射而进行传播的。

17.地面波沿地球表面传播，虽然地球的表面是弯曲的，但电磁波具有绕射的特点，其传播距离与大地损耗有密切关系，工作频率愈高，衰减就愈大。

18.理想并联LC 谐振电路的固有谐振频率为0ω，若外加信号角频率0ωω=，则并联LC 谐振电路的阻抗等效为纯电阻，电阻值等于（无穷大）。

19.频率为3～30MHz 的频段称为高频段，它对应的波长是10-100m ，又称为短波波段。

20.并联LC 谐振电路的固有谐振频率为0ω，若外加信号角频率0ωω>，则并联LC 谐振电路呈现容性失谐。
