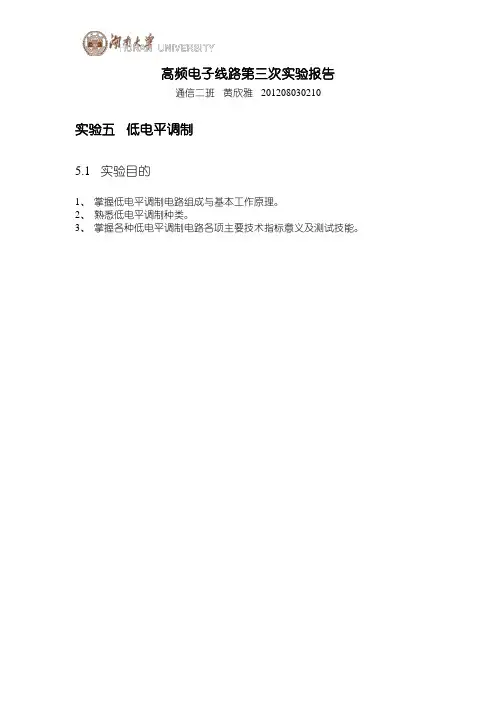

高频电子线路第三次实验报告通信二班黄欣雅 201208030210实验五低电平调制5.1 实验目的1、掌握低电平调制电路组成与基本工作原理。

2、熟悉低电平调制种类。

3、掌握各种低电平调制电路各项主要技术指标意义及测试技能。

5.2 实验内容5.2.1 二极管平衡电路调制1、 观察电路的特点，V1，V2中哪一个是载波，哪一个是调制信号？ 答：V3是载波，V1（V2）调制信号。

2、 通过示波器观察电路波形，并计算电路的调幅系数m 。

图5.1 二极管平衡调制电路5.2.2 模拟乘法器调制电路1、 通过示波器观察电路波形，并计算电路的调幅系数m 。

图5.2 模拟乘法器调制电路2、乘法器原则上只能实现DSB调制，该电路为什么可以实现AM调制？答：该电路的两个输入信号的量级差别不大，调制信号和载波信号能够同时输出。

实验六高电平调制6.1 实验目的1、掌握集电极、基级调幅电路的组成与基本工作原理。

2、熟悉集电极、基级调幅电路的测试方法。

3、掌握集电极、基级调幅电路调幅系数的计算方法。

6.2 实验内容6.2.1 集电极调幅电路图6.1 集电极调幅电路1）完成电路的搭建、示波器的连接。

2）通过示波器观察电路波形，并计算电路的调幅系数ma。

3）将电路中的V4去掉，R1=30Ω，再通过示波器观察输出波形，通过瞬态分析，观察集电极电流波形说明此时电路是什么工作状态？（注意：在设置输出变量时，选择vv3#branch即可）答：工作在过电压状态。

6.2.2 基极调幅电路图6.2 基极调幅电路1）完成电路的搭建、示波器的连接。

、2）通过示波器观察电路波形，并计算电路的调幅系数ma。

3）将电路中的V4去掉，R1=30Ω，再通过示波器观察输出波形，通过瞬态分析，观察集电极电流波形说明此时电路是什么工作状态？答：工作在欠电压状态。

实验一 高频小信号放大器1.1 实验目的1、 掌握高频小信号谐振电压放大器的电路组成与基本工作原理。

2、 熟悉谐振回路的调谐方法及测试方法。

3、 掌握高频谐振放大器处于谐振时各项主要技术指标意义及测试技能。

1.2、实验容1.2.1 单调谐高频小信号放大器仿真1、根据电路中选频网络参数值，计算该电路的谐振频率ωp 。

MHz CLw p 936.2105801020011612=⨯⨯⨯==--2、通过仿真，观察示波器中的输入输出波形，计算电压增益A v0。

,708.356uV V I = ,544.1mV V O = 电压增益===357.0544.10I O v V V A 4.3253、利用软件中的波特图仪观察通频带，并计算矩形系数。

波特图如下：4、改变信号源的频率（信号源幅值不变），通过示波器或着万用表测量输出电压的有效值，计算出输出电压的振幅值，完成下列表，并汇出f~A v 相应的图，f(KHz)65 75 165 265 365 465 1065 1665 2265 2865 3465 4065U0 (mv) 0.9771.0641.3921.4831.5281.5481.4571.2821.0950.4790.840.747A V 2.7362.9743.8994.1544.284.3364.0813.5913.0671.3412.3522.092BW0.7=6.372MHz-33.401kHz5、在电路的输入端加入谐振频率的2、4、6次谐波，通过示波器观察图形，体会该电路的选频作用。

1.2.2 双调谐高频小信号放大器1、通过示波器观察输入输出波形，并计算出电压增益A v0。

,285.28mV V I =,160.5V V O =33.1820283.0160.50===I O v V V A 输入端波形：输出端波形1、利用软件中的波特图仪观察通频带，并计算矩形系数。

BW0.7=11.411MHz-6.695MHz BW0.1=9.578MHz-7.544MHz 矩形系数K=0.431实验二高频功率放大器2.1 实验目的1、掌握高频功率放大器的电路组成与基本工作原理。

太原理工大学现代科技学院高频电子线路课程实验报告专业班级测控1001班学号姓名指导教师实验一高频小信号调谐放大器一、实验目的小信号调谐放大器是高频电子线路中的基本单元电路，主要用于高频小信号微弱信号的线性放大。

在本实验中，通过对谐振回路的调试，对放大器处于谐振时各项技术指标的测试（电压放大倍数、通频带、矩形系数），进一步掌握高频小信号调谐放大器的工作原理。

学会小信号调谐放大器的设计方法。

二、实验仪器1．BT-3（G）型频率特性测试仪（选项）一台2．20MHz模拟示波器一台3．数字万用表一块4．调试工具一套三、实验原理图1-1所示电路为共发射极接法的晶体管高频小信号调谐放大器。

它不仅要放大高频信号，而且还要有一定的选频作用，因此晶体管的集电极负载为LC并联谐振回路。

在高频情况下，晶体管本身的极间电容及连接导线的分布参数等会影响放大器输出信号的频率和相位。

晶体管的静态工作点由电阻RB1，RB2及RE决定，其计算方法与低频单管放大器相同。

图1 小信号调谐放大器该放大电路在高频情况下的等效为如图1-2所示，晶体管的4个y参数y ie，y oe，y fe 及y re分别为：输入导纳（1-1）输出导纳（1-2）正向传输导纳（1-3）反向传输导纳（1-4）图1-2 放大器的高频等效回路式中，gm——晶体管的跨导，与发射极电流的关系为(1-5) gb’e——发射结电导，与晶体管的电流放大系数β及IE有关其关系为（1-6）rb’b——基极体电阻，一般为几十欧姆; Cb’c——集电极电容，一般为几皮法；Cb’e——发射结电容，一般为几十皮法至几百皮法。

由此可见，晶体管在高频情况下的分布参数除了与静态工作电流IE，电流放大系数β关外，还与工作频率ω有关。

晶体管手册中给出的分布参数一般是在测试条件一定的情况下测得的。

如在f0=30MHz，I E=2mA，U CE=8V条件下测得3DG6C的y参数为：如果工作条件发生变化，上述参数则有所变动。

太原理工大学现代科技学院高频电子线路课程实验报告专业班级测控13-2学号姓名指导教师温涛实验四高频功率放大器一实验目的1．了解和掌握丙类高频谐振功率放大器的构成及工作原理。

2．了解丙类谐振功率放大器的三种工作状态及负载特性、调制特性、放大特性和调谐特性。

3. 掌握丙类谐振功率放大器的输出功率oP、直流功率DP、集电极效率C4. 掌握用频谱仪观测信号频谱、频率及调制度的方法。

二实验原理高频功率放大器是一种能量转换器件，它是将电源供给的直流能量转换为高频交流输出。

高频功率放大器是通信系统中发送装置的重要组件，它也是一种以谐振电路作负载的放大器。

它和小信号调谐放大器的主要区别在于：小信号调谐放大器的输入信号很小，在微伏到毫伏数量级，晶体管工作于线性区域。

小信号放大器一般工作在甲类状态，效率较低。

而功率放大器的输入信号要大得多，为几百毫伏到几伏，晶体管工作延伸到非线性区域——截止和饱和区，这种放大器的输出功率大，效率高，一般工作在丙类状态。

一．高频功率放大器的原理电路高频功放的电原理图如图7-1 所示（共发射极放大器）它主要是由晶体管、LC 谐振回路、直流电源Ec 和Eb 等组成，Ub 为前级供给的高频输出电压，也称激励电压。

二．高频功率放大器的特点1.高频功率放大器通常工作在丙类（C 类）状态。

甲类（A =180 度，效率约50%；乙类（B =90 度，效率可达78%；甲乙类（AB 类）90<<180 度，效率约50%< <78%；丙类（C <90 度工作到小于90 度，丙类效率将继续提高。

2.高频功率放大器通常采用谐振回路作集电极负载。

由于工作在丙类时集电极电流i c 是余弦脉冲，因此集电极电流负载不能采用纯电阻，而必须接一个LC 振荡回路，从而在集电极得到一个完整的余弦（或正弦）电压波。

我们知道，对周期性的余弦脉冲i c ，可用傅立叶级数展开：式中，Ic1m、Ic 2m、Ic3m 为基波和各次谐波的振幅。

南京信息工程大学高频电子线路实验报告实验一高频小信号放大器 (3)一、实验原理 (3)二、实验内容 (4)实验二振幅调制实验 (6)一、实验原理 (6)二：实验结果： (7)实验三调幅信号的解调 (9)一、实验原理 (9)二.实验内容 (12)实验四混频器 (14)一、实验原理 (14)二、实验内容 (15)实验一 高频小信号放大器一、实验原理高频小信号放大器的作用就是放大无线电设备中的高频小信号， 以便作进一步变换或处理。

所谓“小信号”，主要是强调放大器应工作在线性范围。

高频与低频小信号放大器的基 本构成相同，都包括有源器件（晶体管、集成放大器等）和负载电路，但有源器件的性能及负载电路的形式有很大差异。

高频小信号放大器的基本类型是以各种选频网络作负载的频带 放大器，在某些场合，也采用无选频作用的负载电路，构成宽带放大器。

频带放大器最典型的单元电路如图 1-1 所示， 由单调谐回路做法在构成晶体管调谐放大器。

图 1-1 电路中，晶体管直流偏置电路与低频放大器电路相同，由于工作频率高，旁路电 容C b.、C e 可远小于低频放大器中旁路电容值。

调谐回路的作用主要有两个：图 1-1 晶体管单调谐回路调谐放大器第一、选频作用，选择放大0f f =的信号频率，抑制其它频率信号。

第二、提供晶体管集电极所需的负载电阻，同时进行阻抗匹配变换。

高频小信号频带放大器的主要性能指标有：（1）中心频率 0f ：指放大器的工作频率。

它是设计放大电路时，选择有源器件、计算谐振回路元件参数的依据。

（2）增益：指放大器对有用信号的放大能力。

通常表示为在中心频率上的电压增益和 功率增益。

电压增益 /VO O i A V V = （1—1）功率增益 /PO O i A P P = （1—2）式中 O V 、i V 分别为放大器中心频率上的输出、输入电压幅度， O P 、i P 分别为放大器中心频率上的输出、输入功率。

增益通常用分贝表示。

1-3 小信号调谐放大器一 .实验目的1.熟悉电子元器件和高频电子线路实验系统；2.掌握单调谐和双调谐放大器的基本工作原理；3.掌握测量放大器幅频特性的方法；4.熟悉放大器集电极负载对单调谐和双调谐放大器幅频特性的影响；5.了解放大器动态范围的概念和测量方法。

二 . 实验内容1.采用点测法测量单调谐和双调谐放大器的幅频特性；2.用示波器测量输入、输出信号幅度，并计算放大器的放大倍数；3.用示波器观察耦合电容对双调谐回路放大器幅频特性的影响；4.用示波器观察放大器的动态范围；5.观察集电极负载对放大器幅频特性的影响。

三 .实验步骤1.实验准备在实验箱主板上插装好无线接收与小信号放大模块，插好鼠标接通实验箱上电源开关，此时模块上电源指示灯和运行指示灯闪亮。

2.单调谐回路谐振放大器幅频特性测量测量幅频特性通常有两种方法，即扫频法和点测法。

扫频法简单直观，可直接观察到单调谐放大特性曲线，但需要扫频仪。

点测法采用示波器进行测试，即保持输入信号幅度不变，改变输入信号的频率，测出与频率相对应的单调谐回路谐振放大器的输出电压幅度，然后画出频率与幅度的关系曲线，该曲线即为单调谐回路谐振放大器的幅频特性。

(1)扫频法，即用扫频仪直接测量放大器的幅频特性曲线。

利用本实验箱上的扫频仪测试的方法是：用鼠标点击显示屏，选择扫频仪，将显示屏下方的高频信号源(此时为扫频信号源)接入小信号放大的输入端(1P1), 将显示屏下方的“扫频仪”与小信号放大的输出(1P8) 相连。

按动无线接收与小信号放大模块上的编码器(1SS1),选择1K2指示灯闪亮，并旋转编码器(1SS1) 使1K2指示灯长亮，此时小信号放大为单调谐。

显示屏上显示的曲线即为单调谐幅频特性曲线，调整1W1、1W2曲线会有变化。

用扫频仪测出的单调谐放大器幅频特性曲线如下图：图1-5 扫频仪测量的幅频特性(2)点测法，其步骤如下：① 通过鼠标点击显示屏，选择实验项目中“高频原理实验”,然后再选择“小信号调谐放大电路实验”,通过选择“小信号调谐放大”后，显示屏上显示小信号调谐放大器原理电路图。

《高频电子线路》频率调制与解调实验报告课程名称：高频电子线路实验类型：验证型实验项目名称：频率调制与解调一、实验目的和要求通过实验，学习频率调制与解调的工作原理、电路组成和调试方法，学习用锁相环电路实现频率调制、斜率鉴频实现调频信号的解调的设计方法，利用Multisim仿真软件进行仿真分析实验。

二、实验内容和原理1、实验原理所谓调制，就是用一个信号(原信号也称调制信号)去控制另一个信号(载波信号)的某个参量，从而产生已调制信号，解调则是相反的过程，即从已调制信号中恢复出原信号。

根据所控制的信号参量的不同，调制可分为：调幅，使载波的幅度随着调制信号的大小变化而变化的调制方式。

调频，使载波的瞬时频率随着调制信号的大小而变，而幅度保持不变的调制方式。

调相，利用原始信号控制载波信号的相位。

这三种调制方式的实质都是对原始信号进行频谱搬移，将信号的频谱搬移到所需要的较高频带上，从而满足信号传输的需要。

2、实验内容（1）设计实现中心频率为100kHz的调频信号发生器。

绘出电路原理图，采用锁相调频的方式，给出仿真结果图。

（2）对产生的调频信号，采用斜率鉴器进行鉴频，设计失谐网络和包络检波器，绘出电路图，给出仿真结果图。

三、主要仪器设备计算机、Multisim仿真软件、双踪示波器、函数发生器、直流电源。

四、操作方法与实验步骤及实验数据记录和处理1、采用锁相环路实现调频信号，调频信号的中心频率为100kHz。

2、对调频信号进行解调，采用斜率鉴器，对调频信号进行解调。

将AD741输出的100kHz 的调频信号加到电容C7与地之间，设计失谐网络和包络检波器。

C21nFR65kΩR550ΩC71µF L11.2mHU2AD741CH3247651U3AD741CH3247651R131kΩR141kΩR152kΩR164kΩD21N4150D31N4150V712VV812VC81µFXSC1A BExt Trig++__+_C3160nFR810kΩR71kΩR111kΩR121kΩC4160nFC510µF C9160nF4、分析说明U2、U3、D2、D3的作用。

大连理工大学实验报告学院（系）：信息与通信工程学院专业：电子信息工程班级：电子1302 姓名：赵紫璇学号：201302003 组：实验时间：实验室：实验台：指导教师签字：成绩：高频小信号调谐放大器一、实验目的和要求1. 掌握调谐放大器电压增益、通频带、选择性的定义、测试及计算。

2. 掌握信号源内阻及负载对调谐回路Q 值的影响。

3. 掌握高频小信号放大器动态范围的测试方法。

4. 学习高频小信号谐振放大器的工程设计方法。

5. 掌握谐振回路的调谐方法，掌握放大器某些技术指标的测试方法。

6. 学会通过实验对电路性能进行研究。

二、实验原理和内容1. 工作频率f=16.455MHz2. 输入信号Vi≤200μV（为便于示波器观察，调试时输入电压可用10mV）3. 1KΩ负载时，谐振点的电压放大倍数A v0≥20dB，不超过35dB4. 1KΩ负载时，通频带B W≈1MHz5. 1KΩ负载时，矩形系数K r0.1<106. 电源电压Vcc=12V7. 放大器工作点连续可调（工作电流I EQ=1~8mA）三、主要仪器设备直流稳压电源 1 台高频信号发生器（具备频率计功能） 1 台示波器 1 台频率特性测试仪 1 台四、调试正确的图纸参数：五、 实验数据记录和处理图1.1 扫频仪结果图1.2 示波器结果 实验数据： f 0=15.21MHZ A v0=23.89dB Q=27.51BW=552.17KHZ 2△f 0.1=5.30MHZ K 0.1≈9.6实验数据： V in =28.28mV V out =300mV此时V b =5.485V U be =0.596V六、实验结果与分析1.根据实验数据可知，实验结果基本满足实验要求，经调试找到最适工作点为V b= 5.485V，U be=0.596V。

虽然带宽略窄，但是作为接收机的第一级，带宽对小信号功率放大器的影响不是很大，故忽略影响。

2.放大器工作点的变化对放大器的谐振频率和电压增益的影响：放大器基极工作电压增大，则电流IE增大，电压增益越大，输出信号造成失真，基极工作电压过小则会造成放大器工作不正常，对谐振频率影响较小，中周电感对谐振频率影响较大。

南昌大学高频电子线路实验报告篇一：高频电子线路实验报告实验报告实验课程：高频电子线路学生姓名：学号：专业班级：指导教师：目录实验一、仪器的操作使用………………………………………实验二、高频小信号调谐放大器………………………………实验三、功率放大器设计………………………………………实验四、LC正弦波振荡器………………………………………实验五、晶体振荡器设计………………………………………实验六、集成模拟乘法器混频…………………………………实验七、二极管双平衡混频器…………………………………实验八、集电极调幅……………………………………………实验九、基极调幅电路…………………………………………实验十、模拟乘法器调幅（AM，DSB，SSB ）……………………实验一仪器的操作使用一、实验目的1.学会高频实验室基本仪器的使用与操作，并能够运用仪器进行简单的实验；2.运用仪器调出相应要求的信号，并进行测试。
