机场灯光及使用规定机场是一个重要的交通运输枢纽,灯光在机场的运营中起着至关重要的作用。
它们不仅提供安全保障,还有助于引导航空器在繁忙的机场地面进行准确的操作。
本文将介绍机场灯光的种类和使用规定。
首先,机场灯光主要包括跑道灯光、停机坪灯光和航站楼灯光。
1.跑道灯光:跑道灯光用于指示起飞和着陆的航空器。
它们通常位于跑道的两侧和中线上,并根据国际民航组织(ICAO)的标准进行设置。
跑道灯光主要包括边灯、端灯、中条灯和跑道入口灯。
边灯用于标识跑道的边界,端灯用于标识跑道的两个端点,中条灯用于标识跑道中线,跑道入口灯用于标识跑道入口。
2.停机坪灯光:停机坪灯光主要用于指导停机、滑行和停放飞机。
它们包括滑行道灯光、停机位灯光和航空器间隔灯。
滑行道灯光设置在滑行道两侧,用于指引航空器滑行。
停机位灯光用于指示停机位的位置,以便航空器停放。
航空器间隔灯用于指示停机位之间的间隔,以确保航空器之间有足够的安全距离。
3.航站楼灯光:航站楼灯光主要用于提供安全、舒适的环境给旅客。
它们包括照明灯、标识灯和指示灯。
照明灯用于照亮航站楼的内部和外部区域。
标识灯用于指示紧急出口、洗手间和其他重要设施的位置。
指示灯用于引导旅客前往登机口、行李领取区和其他目的地。
除了上述灯光类型,机场还需要其他类型的灯光来满足特殊需求。
例如,灯塔灯用于引导船只在机场附近的水域中航行;导航灯用于指示飞行区域的边界和障碍物;辐射灯用于指示禁止进入的区域。
对于机场灯光的使用,有一些重要的规定需要遵守:1.灯光的亮度和颜色应符合标准要求,并经常进行维护和检查,确保其正常工作。
2.灯光的设置应根据机场的运营需求和航空器的要求进行调整。
例如,起降航空器的照明需求较高,所以跑道灯光需要设置得更为明亮和醒目。
3.灯光的开启和关闭应根据需要和天气条件进行调整。
例如,在低能见度或恶劣天气条件下,所有的灯光需要保持开启,以提高航空器的可见性和导航能力。
4.灯光的操作应由专业的机场工作人员进行,他们应具备相关的知识和技能,以确保灯光的正常运行和使用。

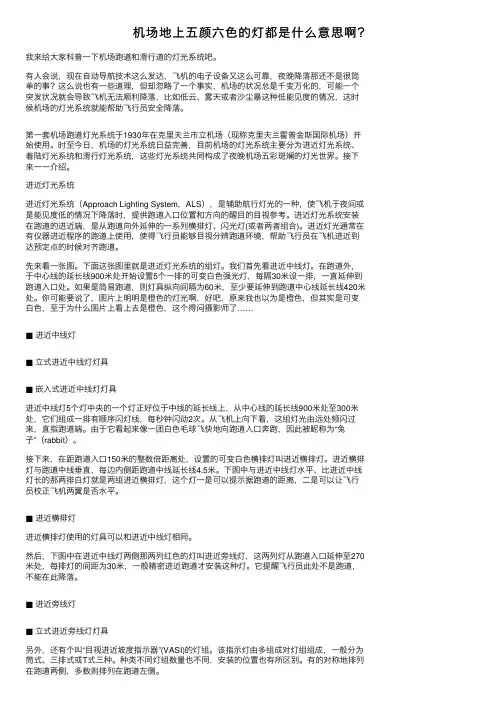

机场地上五颜六⾊的灯都是什么意思啊?我来给⼤家科普⼀下机场跑道和滑⾏道的灯光系统吧。
有⼈会说,现在⾃动导航技术这么发达,飞机的电⼦设备⼜这么可靠,夜晚降落那还不是很简单的事?这么说也有⼀些道理,但却忽略了⼀个事实,机场的状况总是千变万化的,可能⼀个突发状况就会导致飞机⽆法顺利降落,⽐如低云、雾天或者沙尘暴这种低能见度的情况,这时候机场的灯光系统就能帮助飞⾏员安全降落。
第⼀套机场跑道灯光系统于1930年在克⾥夫兰市⽴机场(现称克⾥夫兰霍普⾦斯国际机场)开始使⽤。
时⾄今⽇,机场的灯光系统⽇益完善,⽬前机场的灯光系统主要分为进近灯光系统、着陆灯光系统和滑⾏灯光系统,这些灯光系统共同构成了夜晚机场五彩斑斓的灯光世界。
接下来⼀⼀介绍。
进近灯光系统进近灯光系统(Approach Lighting System,ALS),是辅助航⾏灯光的⼀种,使飞机于夜间或是能见度低的情况下降落时,提供跑道⼊⼝位置和⽅向的醒⽬的⽬视参考。
进近灯光系统安装在跑道的进近端,是从跑道向外延伸的⼀系列横排灯、闪光灯(或者两者组合)。
进近灯光通常在有仪器进近程序的跑道上使⽤,使得飞⾏员能够⽬视分辨跑道环境,帮助飞⾏员在飞机进近到达预定点的时候对齐跑道。
先来看⼀张图。
下⾯这张图⾥就是进近灯光系统的组灯。
我们⾸先看进近中线灯。
在跑道外,于中⼼线的延长线900⽶处开始设置5个⼀排的可变⽩⾊强光灯,每隔30⽶设⼀排,⼀直延伸到跑道⼊⼝处。
如果是简易跑道,则灯具纵向间隔为60⽶,⾄少要延伸到跑道中⼼线延长线420⽶处。
你可能要说了,图⽚上明明是橙⾊的灯光啊,好吧,原来我也以为是橙⾊,但其实是可变⽩⾊,⾄于为什么图⽚上看上去是橙⾊,这个得问摄影师了……■进近中线灯■⽴式进近中线灯灯具■嵌⼊式进近中线灯灯具进近中线灯5个灯中央的⼀个灯正好位于中线的延长线上,从中⼼线的延长线900⽶处⾄300⽶处,它们组成⼀排有顺序闪灯线,每秒钟闪动2次。
从飞机上向下看,这组灯光由远处频闪过来,直指跑道端。

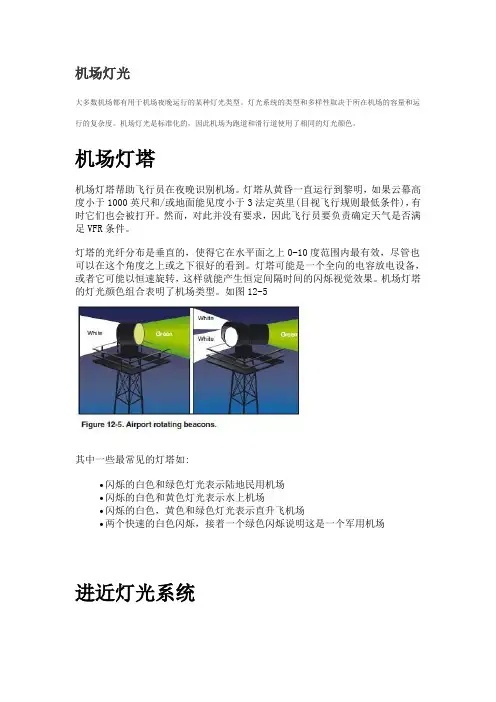

机场灯光大多数机场都有用于机场夜晚运行的某种灯光类型。
灯光系统的类型和多样性取决于所在机场的容量和运行的复杂度。
机场灯光是标准化的,因此机场为跑道和滑行道使用了相同的灯光颜色。
机场灯塔机场灯塔帮助飞行员在夜晚识别机场。
灯塔从黄昏一直运行到黎明,如果云幕高度小于1000英尺和/或地面能见度小于3法定英里(目视飞行规则最低条件),有时它们也会被打开。
然而,对此并没有要求,因此飞行员要负责确定天气是否满足VFR条件。
灯塔的光纤分布是垂直的,使得它在水平面之上0-10度范围内最有效,尽管也可以在这个角度之上或之下很好的看到。
灯塔可能是一个全向的电容放电设备,或者它可能以恒速旋转,这样就能产生恒定间隔时间的闪烁视觉效果。
机场灯塔的灯光颜色组合表明了机场类型。
如图12-5其中一些最常见的灯塔如:∙闪烁的白色和绿色灯光表示陆地民用机场∙闪烁的白色和黄色灯光表示水上机场∙闪烁的白色,黄色和绿色灯光表示直升飞机场∙两个快速的白色闪烁,接着一个绿色闪烁说明这是一个军用机场进近灯光系统进近灯光系统主要是为从仪表飞行到着陆的目视飞行过渡提供一个手段。
系统的结构取决于跑道是精密仪表跑道还是非精密仪表跑道。
一些系统包含顺序的闪烁灯光,呈现给飞行员的就像是一个灯光球沿着跑道高速移动。
进近灯光也可以协助飞行员在夜晚时的VFR飞行。
目视下滑道指示灯目视下滑道指示灯为飞行员提供了下滑道的信息,它用于白天或者夜晚的进近。
通过保持系统提供的恰当下滑通道,飞行员应该有足够的障碍物间隔,还应该在跑道的指定部分着地。
目视进近坡度指示灯目视进近坡度指示灯(VASI)装置是最常用的目视下滑道指示灯系统。
VASI提供的障碍间隔为延伸的跑道中心线10度以内,从跑道尽头到4海里距离。
VASI有按排布置的灯光单元组成。
它们是两排和三排VASI。
两排VASI有近、远灯排,而三排VASI有近、中、远灯排。
两排VASI装置提供的目视下滑道斜度通常设定为3度。
机场灯光和使用规定机场灯光和使用规定是指对于机场场区内的灯光照明装置的配置和使用进行规范和管理。
机场作为一个重要的交通枢纽,其灯光系统在保障航空安全、提高夜间飞行能力、指引航班运行等方面发挥着重要作用。
本文将从机场灯光的分类、用途及相关规定等方面进行介绍。
首先,机场灯光可分为跑道灯光、滑行道灯光、旁边灯光、防撞灯光、停机坪灯光等几类。
跑道灯光主要用于指示飞机起降时的跑道位置和边界,以确保飞机在跑道上的准确导航。
滑行道灯光用于指导飞机在滑行道内的方向和位置,以确保飞机安全地转弯和滑行。
旁边灯光主要用于照明机场航线和边界标志,以便飞行员能够清晰地辨认空中和地面导航标志。
防撞灯光则用于在机场层面上提醒飞行员注意空中其他飞机或障碍物的位置,避免碰撞事故的发生。
停机坪灯光主要用于照明飞机在停机坪上停放和滑行的区域,方便地面人员进行操作和指引飞机。
其次,机场灯光的使用规定强调了其在航空安全和运行规范方面的重要性。
跑道灯光的使用规定包括灯光亮度控制、应急灯光使用、灯光维护和监控等方面。
滑行道灯光的使用规定包括灯光位置和间距、导视灯光和中央线灯光的使用、滑行道灯光修复等方面。
旁边灯光的使用规定包括灯光亮度、灯光位置和间距、灯光反射等方面。
防撞灯光的使用规定包括灯光类型、灯光位置、灯光亮度和闪烁频率等方面。
停机坪灯光的使用规定包括灯光布局、灯光亮度、灯光控制和灯光故障报警等方面。
最后,机场灯光的使用规定还包括相关的标志标线和通信设备的要求。
标志标线是指在机场地面上绘制的各种标志和线条,用于指示和引导飞机和地面车辆的行驶和停靠位置。
通信设备包括机场塔台、地面雷达、航空无线电导航设备、通信频率和呼号等,用于确保空中和地面的交通顺畅和信息传递的准确性。
总结而言,机场灯光和使用规定对于保障航空安全、提高机场运行效率和准确引导飞机的起降起着重要作用。
通过合理配置和规范使用机场灯光,不仅可以提高机场的安全性,还能够提高飞行员和地勤人员的工作效率,进一步促进航空事业的发展。
机场灯光系统有哪些标准一、滑行道中线灯滑行道中线灯在滑行道直线段上的纵向间距应不大于30 m。
滑行道弯道上的滑行道中线灯应由滑行道直线段上的中线灯延伸,保持中线灯到弯道外侧边缘的距离不变。
滑行道中线灯在弯道上的间距应根据弯道的半径确定二、滑行道边灯滑行道边灯的纵向间距应不大于60 m,如用滑行道边逆向反光标志物代替滑行道边灯,纵向间距宜为30 m;但滑行道边灯设在跑道掉头坪的边缘时应不大于30 m。
在滑行道短的直线段上、转弯处和分支处的滑行道边灯间距应适当缩小。
滑行道边灯应设在滑行道和各类机坪边缘之外,距边缘应不超过3 m。
三、跑道中线灯跑道中线灯在跑道入口至末端之间以约15 m的间距沿跑道中线布置,在出口滑行道较少的一侧,允许偏离跑道中线至多0.6 m。
仅在跑道中线灯的维护能够保证灯具的完好率达到95%以上同时没有两个相邻的灯具失效、而且跑道是计划在跑道视程等于或大于350 m时运行的情况下,灯具的纵向间距才可改为大致30 m。
四、跑道边灯跑道边灯应沿跑道全长在与跑道中线等距的两条平行线上,沿着被公布作为跑道使用的地区的边缘或沿边缘以外距离不大于3m处设置。
灯具的纵向间距应尽量均匀一致,若为仪表跑道,灯的间距应不大于60 m,若为非仪表跑道,灯的间距应不大于100 m。
跑道两侧的灯应一一对应,形成一条垂直于跑道中线的直线。
助航灯光系统是机场保障正常运行的重要环节之一,是保障飞机飞行平安的重要目视助航设备,在飞机进近和着陆过程中起着重要的功效。
助航灯光系统的运行正常和否直接关系到飞机起降的平安,鉴于机场助航灯光对于飞机起降安全的重要性,所以必须一直保持设备始终处于正常工作状态。
/。

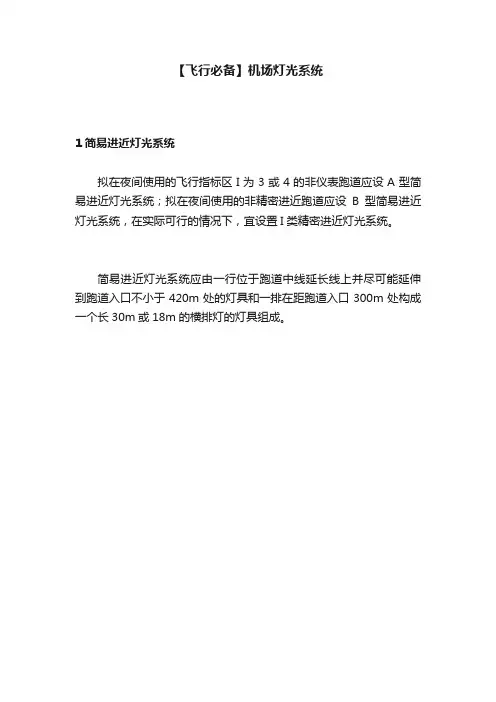

【飞行必备】机场灯光系统1简易进近灯光系统拟在夜间使用的飞行指标区I为3或4的非仪表跑道应设A型简易进近灯光系统;拟在夜间使用的非精密进近跑道应设B型简易进近灯光系统,在实际可行的情况下,宜设置I类精密进近灯光系统。
简易进近灯光系统应由一行位于跑道中线延长线上并尽可能延伸到跑道入口不小于420m处的灯具和一排在距跑道入口300m处构成一个长30m或18m的横排灯的灯具组成。
如果实际上不可能把中线灯延伸到距离跑道入口420m处,则延伸到300m处以包括横排灯。
如果这一距离也不可能,则应将中线灯实际可行地向外延伸,并将中线灯改成为由至少3m长的短排灯组成,宜在距入口150m处增设一组横排灯。
简易进近灯光系统的灯具应是恒定发光灯,A型应采用低光强发红色光的全向灯具;B型的中线灯和横排灯应是发可变白光的恒定发光灯。
每一中线灯为:A型为一个单灯;B型为至少3m长的短排灯。
如果预计该系统发展为精密进近灯光系统,宜采用4m长的短排灯。
2I类进近灯光系统I类精密进近跑道应设I类精密进近灯光系统,灯光系统的全长应延伸到距跑道入口900m,因场地条件限制无法满足上述要求时可以适当缩短,但总长度不得低于720m。
I类精密进近灯光系统应由一行位于跑道中线延长线上并尽可能延伸到距跑道入口900m处的中线灯和一排在距跑道入口300m处构成一个长30m的横排灯组成。
构成中线的灯具的纵向间距应为30m,最靠近跑道入口的灯位于离跑道入口30m处。
I类精密进近灯光系统的中线灯和横排灯应是发可变白光的恒定发光灯,每一中线灯应为:a、A型:在中线的最里面300m部分为单灯光源,在中线的中间300m部分为双灯光源,在中线的最外端300m部分为三灯光源,用以提供距离信息;b、B型:一个短排灯。
短排灯的长度应至少4m。
如果能满足相关的维护目标时,A型灯也可设置为单灯源。
如果中线灯为上述所述A型灯具组成,除在距跑道入口300m处设置的横排灯外,还应在距入口150/450/600/750m处增设横排灯;如果中线灯为上述所述B型灯具组成,I类精密进近灯光系统的中线短排灯上,应各附加一个顺序闪光灯,只有在考虑了灯光系统的特性和当地气象条件后认为无必要时才能少装或不装。
机场灯光系统进近灯光系统1.进近中线灯:安装于跑道中线上的一个固定灯标,其颜色为可变白色。
1、2、3类精密进近灯光,延伸至跑道入口不少于900米,灯具间隔30米,如果是简易跑道,进近灯光则延伸至离跑道入口不少于420米,灯具纵向间隔为60米。
2.进近横排灯:在跑道入口300米处设置横排灯(2、3类精密进近跑道在跑道入口150米和300米各设置一排),灯光颜色为可变白色。
横排灯与跑道中线垂直并被平分为18米至30米的直线灯组,每边内侧的灯距,距跑道中线延长线4.5米,各向外再设7个灯。
灯的横向间隔为1.5米。
3.进近旁线灯:2、3类精密进近跑道一般都安装旁线灯,灯光的颜色为红色。
从跑道入口延伸至270米处,灯的间距为30米。
4.目视进近坡度指示灯:该指示灯由多组成对灯组组成,一般分为筒式、三排式或T式三种。
种类不同灯组数量也不同,安装的位置也有所区别。
有的对称地排列在跑道两侧,多数则排列在跑道左侧。
根据可降机型的不同,跑道入口也有所区别,一般为300米至400米。
5.进近灯标:在跑道中线延长线上距跑道入口300米至900米处设置进近闪光灯标。
进近灯标颜色为白色闪光,但在跑道低仰角部分一般予以遮蔽,使飞行员在向进近灯标的方向起飞时,只能在离地以后才能看到灯光。
这些灯标的闪光顺序为逐个由前至后,每个灯闪光频率为1次/秒。
着陆灯光系统1.跑道边线灯:跑道边线灯必须沿跑道全长安装于与跑道中线等距平行的跑道两边边缘直线上,或在跑道边缘以外不超过3米处安装,灯光的颜色为可变白色,黄色灯光的头尾距离为600米或跑道的一半,一般取其中的较小者。
2.跑道入口灯:安装于跑道末端或靠近跑道末端外不大于3米处,灯光颜色为绿色。
跑道入口灯必须垂直于跑道轴线。
一般跑道安装的跑道入口灯不少于6个。
各类精密进近跑道安装一排跑道入口灯,灯距间隔为3米。
3.跑道端线灯:凡装有跑道边线灯的跑道必须安装端线灯。
如跑道入口灯安装在跑道端时,就可兼跑道端线灯。
灯光分类及用途1、跑道边灯:A:作用:跑道视宽(跑道边线3米以内安装);B :光色:跑道末端300-900处1黄一白、跑道末端0-300米处全黄、跑道入口 0-2100米处全白;C :安装间距:60M —个;D :角度:45米宽跑道安装,内倾角3.5度;仰角15度;E :光源:奥斯朗、华盛光源;F :发光强度:10OOcd ;(黄光X0.4 )G:数量:86盏;H:回路控制:东西灯光站各一路;I :型号:JCD764BJ:厂家:上海东风照明器材有限公司2、跑道中线灯:A:作用:跑道视中;B :光色:跑道末端300-900处1红1白、跑道末端0-300米处全红、跑道入口 0-2100米处全白;C :安装间距:I类/30米一个;II类/15米一个;D :角度:45米宽跑道安装,仰角4度,90度可见;E :光源:奥斯朗、飞利浦;F :发光强度:2500cd (无红色滤色片时,红光X0.15);G:数量:199盏;H:回路控制:东西灯光站各一路;I :型号:PZ-P-5J:厂家:上海东风照明器材有限公司3、接地带灯:A:作用:跑道看陆点B :光色:跑道入口 0-900米处全白;C :安装间距:30米一排,以中心线两侧各3盏为一组,灯间距1.5米;D :角度:45米宽跑道安装,仰角4度,90度可见;E :光源:奥斯朗、飞利浦;F :发光强度:5000cd ;G:数量:180盏;H:回路控制:东灯光站二路;I :型号:J-P-2J:厂家:上海东风照明器材有限公司4、坡度灯:A:作用:进近航道指示;B :光色:正常航道进近,2红2白”高于航道全白,低于航道全红,红白过渡区2.5分弧度;C :安装间距:跑道边线入口左侧15米(+/-1M)-9米-9米-9米一组4灯体平行安装,安務立置与跑道垂直300-450 米处;D :角度:3度下滑调置,由外向里分别为:2度30分、2度50分、3度10分、3度30分;E :光源:奥斯朗、飞利浦;F :发光强度:10OOOcd (无红色滤色片时,红色X0。
灯光分类及用途1、跑道边灯:A:作用:跑道视宽(跑道边线3米以内安装);B:光色:跑道末端300-900处1黄一白、跑道末端0-300 米处全黄、跑道入口0-2100米处全白;C:安装间距:60M一个;D:角度:45米宽跑道安装,内倾角3.5度;仰角15 度;E:光源:奥斯朗、华盛光源;F:发光强度:1000cd;(黄光X0.4)G:数量:86盏;H:回路控制:东西灯光站各一路;I:型号:JCD764BJ:厂家:上海东风照明器材有限公司2、跑道中线灯:A:作用:跑道视中;B:光色:跑道末端300-900处1红1白、跑道末端0-300 米处全红、跑道入口0-2100米处全白;C:安装间距:I类/30米一个;II类/15米一个;D:角度:45米宽跑道安装,仰角4度,90度可见;E:光源:奥斯朗、飞利浦;F:发光强度:2500cd(无红色滤色片时,红光X0.15);G:数量:199盏;H:回路控制:东西灯光站各一路;I:型号:PZ-P-5J:厂家:上海东风照明器材有限公司3、接地带灯:A:作用:跑道着陆点B:光色:跑道入口0-900米处全白;C:安装间距:30米一排,以中心线两侧各3盏为一组,灯间距1.5米;D:角度:45米宽跑道安装,仰角4度,90度可见;E:光源:奥斯朗、飞利浦;F:发光强度:5000cd;G:数量:180盏;H:回路控制:东灯光站二路;I:型号:J-P-2J:厂家:上海东风照明器材有限公司4、坡度灯:A:作用:进近航道指示;B:光色:正常航道进近,2红2白,高于航道全白,低于航道全红,红白过渡区2.5分弧度;C:安装间距:跑道边线入口左侧15米(+/-1M)-9米-9米-9米一组4灯体平行安装,安装位置与跑道垂直300-450米处;D:角度:3度下滑调置,由外向里分别为:2度30分、2度50分、3度10分、3度30分;E:光源:奥斯朗、飞利浦;F:发光强度:10000cd(无红色滤色片时,红色X0。
灯光分类及用途1、跑道边灯:A:作用:跑道视宽(跑道边线3米以内安装);B:光色:跑道末端300-900处1黄一白、跑道末端0-300 米处全黄、跑道入口0-2100米处全白;C:安装间距:60M一个;D:角度:45米宽跑道安装,内倾角3.5度;仰角15 度;E:光源:奥斯朗、华盛光源;F:发光强度:1000cd;(黄光X0.4)G:数量:86盏;H:回路控制:东西灯光站各一路;I:型号:JCD764BJ:厂家:上海东风照明器材有限公司2、跑道中线灯:A:作用:跑道视中;B:光色:跑道末端300-900处1红1白、跑道末端0-300 米处全红、跑道入口0-2100米处全白;C:安装间距:I类/30米一个;II类/15米一个;D:角度:45米宽跑道安装,仰角4度,90度可见;E:光源:奥斯朗、飞利浦;F:发光强度:2500cd(无红色滤色片时,红光X0.15);G:数量:199盏;H:回路控制:东西灯光站各一路;I:型号:PZ-P-5J:厂家:上海东风照明器材有限公司3、接地带灯:A:作用:跑道着陆点B:光色:跑道入口0-900米处全白;C:安装间距:30米一排,以中心线两侧各3盏为一组,灯间距1.5米;D:角度:45米宽跑道安装,仰角4度,90度可见;E:光源:奥斯朗、飞利浦;F:发光强度:5000cd;G:数量:180盏;H:回路控制:东灯光站二路;I:型号:J-P-2J:厂家:上海东风照明器材有限公司4、坡度灯:A:作用:进近航道指示;B:光色:正常航道进近,2红2白,高于航道全白,低于航道全红,红白过渡区2.5分弧度;C:安装间距:跑道边线入口左侧15米(+/-1M)-9米-9米-9米一组4灯体平行安装,安装位置与跑道垂直300-450米处;D:角度:3度下滑调置,由外向里分别为:2度30分、2度50分、3度10分、3度30分;E:光源:奥斯朗、飞利浦;F:发光强度:10000cd(无红色滤色片时,红色X0。
空军机场助航灯光建设标准(修订版)1.进近灯光 3进近灯光系统 4精密进近航行道指示器(PAPI) 42.跑道灯光系统 4跑道入口灯 5跑道边灯 5跑道翼排灯 6跑道末端灯 6跑道中线灯 7跑道接地地带 73.滑行道灯光系统 7滑行道中线灯 7滑行道边灯 11停止排灯 11跑道警戒灯 124.机场灯光系统全景图 13进近灯光进近灯光系统进近灯光系统直辅助飞机进近和着陆过程的灯具。
进近灯光系统分为简易进近光系统,Ⅰ类、Ⅱ类和Ⅱ类精密进近灯光系统。
其中,简易进近灯光系统用于非仪表跑道和非精密进近跑道。
如果该跑道近能见度良好或有其它目视助航设备提供足够的引导时可以不舍。
其他三类精密进近灯光系统用于相对的精密进近跑道,如果白天能见度不好,进近灯光系统也能提供目视引导。
此次设计我们使用的是Ⅲ类精密进近灯光系统Ⅲ类精密进近灯光系统由中线灯、横排灯和侧边灯组成,这三种灯均为排灯。
中线灯必须由位于跑道中线延长线上,而且尽可能延伸到距跑道入口900m处的灯具组成。
中线灯具的纵向间距必须为30m,最靠里的灯位于距跑道入口30m处。
此外,本系统还必须有两行延伸到距跑道入口270m处的侧光灯以及两排横排灯,一排在距入口150m处,另一排在距入口300m处。
Ⅲ类精密进近灯光系统靠近跑道入口第一个300m部分的中线灯必须由发可变白光的短排灯组成。
当跑道入口内移300m或更多时,这部分的中线灯才可由发可变白光的单灯组成。
短排灯的长度必须至少4m当短排灯是由近似点光源组成时,灯具必须以不大于的间距均匀分布。
距跑道入口的300m以外的中线灯比居于第一个300m部分是相同的短排灯,或者是在中线的中间300m部分为双灯光源,在中线的外端300m部分为三灯光源。
以上灯具必须发可变白光。
如果距跑道入口300m以外的中线灯为短排灯,每个300m以外的短排灯必须加一个电容放电灯(除非在考虑了本灯光系统的特性和气象条件的性质后认为无此必要可以不加)。
机场灯光系统及其使用方法图文一、机场灯光系统概述机场灯光系统是一种辅助导航设备,旨在为飞行员提供安全的起降条件,同时在繁忙的机场中确保航班的顺利进出。
机场灯光系统主要包括跑道边灯、跑道中心线灯、滑行道灯、防撞灯和指示牌等。
二、机场灯光系统的分类机场灯光系统按照用途和类型可以分为以下几类:1. 跑道灯光系统跑道灯光系统位于跑道两侧,其目的是为了确保飞机在起飞和降落过程中能够正确地进出跑道。
2. 滑行道灯光系统滑行道灯光系统主要用于指示飞机滑行方向,以及让停机坪和其他滑行飞机更加清晰可见。
3. 防撞灯光系统防撞灯光系统包括机翼端灯、尾部下方灯和机尾上灯等。
其作用是在夜间和恶劣的天气条件下为其他飞机提供可见性。
三、机场灯光系统的组成机场灯光系统包括以下几个核心元件:1. 灯光控制柜灯光控制柜是机场灯光系统中的控制中心,通过控制柜可以对整个机场灯光系统进行集中控制。
2. 供电系统机场灯光系统通常使用交流电源供电,供电系统主要包括主电源、备用电源和自动转换开关等。
3. 灯管和透镜灯管和透镜是机场灯光系统中最重要的元件之一,其作用是将发出的光线聚焦在设定的区域内,以实现导航和预警等功能。
四、机场灯光系统的使用方法使用机场灯光系统时需要遵循以下注意事项:1. 注意安全在使用机场灯光系统过程中,需要注意自身安全和周围环境的安全,以免出现意外情况。
2. 确保光线清晰飞行员应通过开启夜间模式和调节亮度等方式确保光线清晰可见,以及减少不必要的眩光和反射。
3. 遵守操作规范飞行员应遵守机场的操作规范,正确操作灯光系统,以保证起降和滑行的安全。
五、机场灯光系统是现代民航发展中重要的组成部分,其作用不可忽视。
飞行员应对机场灯光系统有深入的了解,并在使用过程中遵守相关规范,以确保飞行的安全和效率。
机场灯光系统及其使用方法首先是跑道灯。
这些灯位于跑道两侧,用于定义跑道的边界。
它们分为白色和红色。
白色灯位于跑道的左侧,红色灯位于右侧。
这些灯的目的是让飞行员能够正确对其进行操作,确保跑道上的安全航行。
滑行道灯位于滑行道的边界上,与跑道灯类似,分为白色和红色。
白色灯位于滑行道的左侧,红色灯位于右侧。
这些灯的目的是为飞行员提供正确的滑行道导航,以确保飞机在滑行时遵循正确的路径。
坪区灯主要用于指示机场坪区的边界和出入口。
这些灯通常是蓝色的,有时也会使用绿色。
坪区灯用于引导飞机在停机坪上正确地滑行。
在大型机场中,这些灯通常被安装在地面标记上,以提供更直观的导航。
飞机停机坪灯用于指示停机坪上停放飞机的位置。
它们通常是蓝色的,用于提供指示飞机停放位置的光源。
这些灯不仅可以帮助飞行员找到正确的停机位,还可以提供工作人员在封闭或低照度条件下操作飞机的光源。
障碍物灯主要用于标识机场周围的障碍物。
这些灯是红色的,安装在高大物体上,如塔台、建筑物或其他潜在的风险区域。
它们用于警示飞行员注意这些障碍物,并避免与其碰撞。
使用机场灯光系统需要飞行员和地面操作人员密切合作。
飞行员在接近机场和起飞降落过程中需要密切关注机场灯光系统的指示。
他们需要根据灯光的颜色和亮度来确定自己的位置和正确的操作方式。
地面操作人员负责控制和维护机场灯光系统。
他们需要确保所有灯泡和设备正常运行,并在需要时进行修理或更换。
他们还需要确保所有的导航灯光都按照国际航空组织(ICAO)的规定设置和操作。
总结起来,机场灯光系统是保证机场运行安全的重要设备。
它们的正确使用和维护对于飞行员来说至关重要。
飞行员需要根据灯光的颜色和亮度来导航和操作飞机,地面操作人员需要确保灯光系统正常运行。
只有在飞行员和地面操作人员密切合作的情况下,机场灯光系统才能发挥最大的效益。
机场灯光
机场灯光与机场地面标志一样,同属机场的目视助航设备,其目的是更好地引导飞机安全进场着陆,尤其在夜间和低云、低能见度条件下的飞行,机场灯光系统更是发挥着它不可替代的作用。
目前的机场助航灯系统一般分为进近、着陆、滑行三类。
⏹进近灯光⏹跑道灯光⏹滑行道灯光
进近灯光
⏹进近中线灯
⏹进近横排灯
⏹进近旁线灯
⏹目视进近坡度指示灯
⏹进近灯标
进近中线灯 进近中线灯是跑道
中心线延长线上一
行固定的可变白光
灯,延伸至距跑道
入口不小于900米。
如右图所示。
进近横排灯 进近横排灯是在跑
道入口300米处设
置横排灯,灯光颜
色为可变白色。
进近旁线灯 进近旁线灯是从跑
道入口延伸至距跑
道入口270米处的
红光灯(Ⅱ、Ⅲ类精
密进近跑道安装此
灯),灯距为30米。
如右图所示。
目视进近坡度指示灯 目视进近坡度指示灯
由多组成对的灯组组
成,对称地排列在跑
道两侧。
用于引导飞
机在进近过程中保持
正常的下滑航迹。
(如PAPI)
进近灯标 进近灯标是在跑道
中线延长线上距跑
道入口300米至900
米处设置进近闪光
灯标。
进近灯标颜
色为白色闪光。
跑道灯光
⏹跑道入口灯
⏹跑道边灯
⏹跑道中线灯
⏹跑道末端灯
⏹跑道接地带灯
⏹快速脱离道灯
跑道入口灯 跑道入口灯安装于
跑道末端或靠近跑
道末端外不大于3
米处,灯光颜色为
绿色。
位于跑道外
侧的为跑道入口翼
排灯。
跑道边灯
跑道边灯的颜色为可变
白色。
从起飞滑跑开始
的一段看,跑道末端的600米或跑道长度的三
分之一(取小值)可显
示黄色。
在跑道入口内
移的情况下,从跑道起
点至内移跑道入口之间
显示红色。
跑道中线灯
从跑道入口到距跑道末
端900米处的跑道中线
灯必须是白色的恒定发
光灯。
从距跑道900米
到300米之间的跑道中
线灯为白色和红色交替
的恒定发光灯。
跑道末
端的300米为红色灯。
跑道末端灯 跑道末端灯设在跑
道末端的跑道边线
灯中间,均匀布
置在垂直于跑道中
心线的直线上,灯
具数至少为6个,
从起飞方向看,灯
光颜色为红色。
跑道接地带灯 跑道接地带灯设在
从跑道入口起纵向
延伸至900米处,
对称地布置在跑道
中线两侧,灯光颜
色为白色。
快速脱离道灯 快速脱离道中线灯从
靠近跑道中线开始到
仪表着陆系统的边界
为止是绿色与黄色的
灯。
此后全部为绿色
的灯。
但从进入跑道
的方向上看去中线灯
全部为绿色。
(5-24)
滑行道灯光
⏹滑行道边灯
⏹滑行道中线灯
⏹停止排灯
⏹跑道警戒灯
滑行道边灯 滑行道边灯安装
于滑行道两侧的
边缘或距边缘不
大于3米处,颜色
为蓝色。
滑行道中线灯 滑行道中线灯的颜
色一般是绿色,间
距一般小于60米。
停止排灯
停止排边灯由若干
个间距为3米横贯
滑行道、朝着趋近
跑道的方向灯组成,
颜色为红色。
跑道警戒灯
跑道警戒灯分为A
型和B型,向机组
提供警告即将进入
一条运行中的跑道。
A型位于滑行道两
侧,B型横贯滑行
道,颜色均为黄色。
谢谢!。
