数字存储示波器操作面板说明1、PrtSc:屏幕拷贝键（将当前运行界面以图片格式存储到外部USB设备中）；2、F1键至F5键：菜单操作键（设置当前菜单的不同选项）；3、MULTI PURPOSE:多用途旋钮控制器;4、MEASURE:自动测量；5、ACQUIRE：采样方式设置；6、STORAGE：存储和调出图形数据；7、CURSOR：光标测量；8、DISPLAY：设置显示方式（Y-T方式：此方式下Y轴表示电压量，X轴表示时间量；X-Y方式：此方式下X轴表示CH1电压量，Y轴表示CH2电压量；）9、UTILITY:辅助功能设置（自校正、波形录制、语言选择、出厂设置、界面风格、网格亮度、系统信息、频率计）10、RUN/STOP:开始/停止11、AUTO：执行键（减少调整，便于测量，按AUTO键，仪器则显示适合的波形和档位设置）12、CH1、CH2：模拟信号输入及通道设置；13、VERTICAL POSITION:网格垂直范围调节（1div—20div）；14、VERTICAL SCALE:伏值范围调节（1mV—20V）；15、MATH：数学运算功能；16、HORI MENU：设置触发释抑时间（重新启动触发电路的时间间隔，旋动多用途旋钮控制器设置），开启视窗扩展（提高波形的水平扩展倍数）；17、HORIZONTAL POSITION:调整波形窗口的水平位置；18、HORIZONTAL SCALE：改变水平时基档位设置（扫描速率：2ns—50s,以1—2—5方式步进）；19、SET TO ZERO：将垂直位移、水平位移、触发释抑的位置回到中点，以及把触发电平设置到50%；20、TRIG MENU：触发菜单按键；21、FORCE：强制触发按键；22、HELP：帮助；23、EXT TRIG：外触发输入；24、PROBE COMP:探头补偿信号输出；作用：示波器是一种测量电压波形的仪器，甚至可以说它是一种能够看到图象的电压表。
Tektronix_TDS2002C_数字存储示波器基本操作使用说明Tektronix TDS2002C 数字存储示波器基本操作使用说明一、示波器前面板主要按钮功能说明:1、Autorange(自动量程): 显示“自动量程”菜单，并激活或禁用自动量程功能。
自动量程激活时，相邻的LED 变亮。
2、Save/Recall(保存/调出): 显示设置和波形的Save/Recall(保存/调出)菜单。
3、Measure(测量): 显示“自动测量”菜单。
4、Acquire(采集): 显示Acquire (采集)菜单。
5、Ref(参考): 显示Reference Menu(参考波形)以快速显示或隐藏存储在示波器非易失性存储器中的参考波形。
6、Utility(辅助功能): 显示Utility(辅助功能)菜单。
7、Cursor(光标): 显示Cursor(光标)菜单。
离开Cursor(光标)菜单后，光标保持可见(除非“类型”选项设置为“关闭”)，但不可调整。
Display(显示): 显示Display(显示)菜单。
8、9、Help(帮助): 显示Help(帮助)菜单。
10、Default Setup(默认设置): 调出出厂时设置。
11、AutoSet(自动设置): 每次按“自动设置”按钮，自动设置功能都会获得显示稳定的波形。
它可以自动调整垂直刻度、水平刻度和触发设置。
自动设置也可在刻度区域显示几个自动测量结果，这取决于信号类型。
12、Single(单次): (单次序列)采集单个波形，然后停止。
二、示波器显示屏中显示各参数含义说明:11. 显示图标表示获取方式。
采样方式峰值检测方式平均值方式2. 触发状态显示如下:示波器正在采集预触发数据。
在此状态下忽略所有触发。
示波器已采集所有预触发数据并准备接受触发。
示波器已发现一个触发，并正在采集触发后的数据。
示波器已停止采集波形数据。
示波器已经完成“单次序列”采集。
示波器处于自动方式并在无触发状态下采集波形。

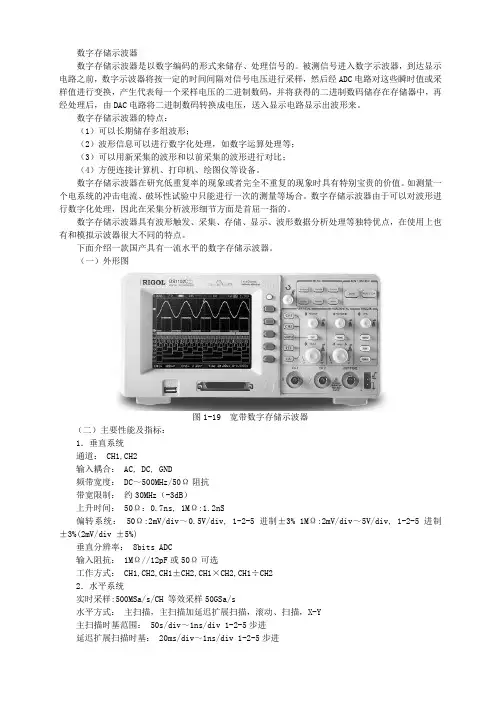

数字存储示波器数字存储示波器是以数字编码的形式来储存、处理信号的。
被测信号进入数字示波器，到达显示电路之前，数字示波器将按一定的时间间隔对信号电压进行采样，然后经ADC电路对这些瞬时值或采样值进行变换，产生代表每一个采样电压的二进制数码，并将获得的二进制数码储存在存储器中，再经处理后，由DAC电路将二进制数码转换成电压，送入显示电路显示出波形来。
数字存储示波器的特点：（1）可以长期储存多组波形；（2）波形信息可以进行数字化处理，如数字运算处理等；（3）可以用新采集的波形和以前采集的波形进行对比；（4）方便连接计算机、打印机、绘图仪等设备。
数字存储示波器在研究低重复率的现象或者完全不重复的现象时具有特别宝贵的价值。
如测量一个电系统的冲击电流、破坏性试验中只能进行一次的测量等场合。
数字存储示波器由于可以对波形进行数字化处理，因此在采集分析波形细节方面是首屈一指的。
数字存储示波器具有波形触发、采集、存储、显示、波形数据分析处理等独特优点，在使用上也有和模拟示波器很大不同的特点。
下面介绍一款国产具有一流水平的数字存储示波器。
（一）外形图图1-19 宽带数字存储示波器（二）主要性能及指标：1．垂直系统通道： CH1,CH2输入耦合： AC, DC, GND频带宽度： DC～500MHz/50Ω阻抗带宽限制：约30MHz（-3dB）上升时间： 50Ω：0.7ns, 1MΩ:1.2nS偏转系统： 50Ω:2mV/div～0.5V/div, 1-2-5进制±3% 1MΩ:2mV/div～5V/div, 1-2-5进制±3%(2mV/div ±5%)垂直分辨率： 8bits ADC输入阻抗： 1MΩ//12pF或50Ω可选工作方式： CH1,CH2,C H1±CH2,CH1³CH2,CH1÷CH22．水平系统实时采样:500MSa/s/CH 等效采样50GSa/s水平方式：主扫描，主扫描加延迟扩展扫描，滚动、扫描，X-Y主扫描时基范围： 50s/div～1ns/div 1-2-5步进延迟扩展扫描时基： 20ms/div～1ns/div 1-2-5步进时间分辨率： 20psX-Y特性： X频带宽度：DC～125MHz -3dB相位差：≤3° 在5MHz时参考点位置：可以设定在显示屏的左边，中心或右边延迟范围：正延迟（三）面板介绍图1－20 数字示波器面板示意图面板操作旋钮及按键分为以下几个部分：运行控制键、常用菜单键、垂直系统、水平系统以及触发系统。
附录1 GDS-2102型数字存储示波器使用说明GDS-2102型数字存储示波器是100MHZ的宽带数字示波器，主要用以观察比较波形形状，测量电压、频率、时间、相位和调制信号的某些参数，具有自动测试、存储功能。
下面介绍的基本使用方法。
（一）主要技术指标1．垂直轴（Y轴）输入灵敏度：2mv/div~5v/div，按1、2、5顺序步进，各档均可微调，其微调增益变化范围大于指示灵敏度值的2.5倍。
精度：校准后，在20℃~30℃下，精度为±3%，在使用“×5MAG”时为±5%。
频率范围：DC耦合时为0~100MHz；AC耦合时为10Hz~100MHz。
上升时间：约3.5ns输入阻抗：1MΩ±2%，16PF最大输入电压：300V（直流加交流峰值）过冲：≤8%2．水平轴（X轴或时间轴）扫描时间（即扫描速率范围）：1ns/div~10s/div，按1、2、5顺序步进，校准后各档精度为±5%，各档均可微调，其微调范围大于指示值的2.5倍。
3．校正信号：1KHz(20%)、幅值2Vpp(±3%)、占空比最小为48：52的方波信号。
4．电源：47Hz~63Hz，电压有AC100V~240v、正常情况下已设为220V，其它情况需进行设置。
5．最大允许输入电压：直接输入300V（DC+AC峰值1KHz）使用探头输入400V（DC+AC峰值1KHz）外触发输入300V（DC+AC峰值1KHz）Z轴输入30V（DC+AC峰值）（二）面板结构GDS-2102型数字示波器面板结构如图F1.1所示，各按键（旋钮）功能及基本用法说明如下。
125126A LCDB F1~F5 Variable D ON/ E Main Trigger Trigger Horizontal Horizontal Time/K Vertical L CH1~CH2 M Volts/TriggerInputTerminal key Connector ON/OFF keyCompensation Output Terminal CH1~CH2图F1.1 GDS-2102型数字示波器前面板结构前面板说明ALCD 显示器 TFT 彩色LCD 显示器具有320×234 的分辨率。
DS3022M 数字存储示波器使用说明书DS3022M示波器实现了易用性，优异的技术指标及众多功能特性的完美结合，可帮助用户更快地完成工作任务。
DS3022M示波器向用户提供简单而功能明晰的前面板，以进行所有的基本操作。
各通道的标度和位置旋钮提供了直观的操作，完全符合传统仪器的使用习惯，用户不必花大量的时间去学习和熟悉示波器的操作，即可熟练使用。
为加速调整，便于测量，用户可直接按AUTO键，立即获得适合的波形显现和档位设置。
易于使用之外，DS3022M示波器还具有更快完成测量任务所需要的高性能指标和强大功能。
通过达到25M带宽，可在示波器上观察更快的信号。
强大的触发和分析能力使其易于捕获和分析波形。
其显示和数学运算功能，便于用户更快更清晰地观察和分析信号问题。
从下面给出的性能特点，可以了解此示波器如何满足您的测量要求。
z双通道25M。
z每通道16K的深度存储器。
赋予更大的数据吞吐能力。
z高清晰液晶显示系统，320X240分辨率。
z单次采样100MSa/s，等效水平分辨率100ps。
z自动波形、状态设置（AUTO）。
z波形、设置存储和再现。
z精细的 UltraZoom 功能，轻易兼顾波形细节与概貌。
z自动测量多种波形参数。
，z自动光标跟踪测量功能。
z自动校准。
z多重波形数学运算功能。
z边沿、视频触发功能。
z中，英文菜单显示。
此外，用户可以通过选装扩展功能模块，获得增强的系统功能。
如：通讯扩展（GPIB、RS-232）。
一、初级用户指南初步了解前面板和用户界面如何进行功能检查如何进行探头补偿如何进行自动设置初步了解垂直系统初步了解水平系统初步了解触发系统初步了解DS3022M的前面板和用户界面DS3022M示波器向用户提供简单而功能明晰的前面板，以进行基本的操作。
面板上包括旋钮和功能按键。
旋钮的功能与其它示波器类似。
显示屏右侧的一列5个灰色按键为菜单操作键（自上而下定义为1号至5号）。
通过它们，您可以设置当前菜单的不同选项。
数字存储示波器调节方法数字存储示波器（DSO）作为一种重要的电子测量仪器，广泛应用于电子设计、调试和维修中。
DSO具有信号采集、存储、显示和分析等功能，可替代传统的模拟示波器，并更好地满足了现代电子测试的需要。
为了正确地使用DSO，以下将介绍数字存储示波器的调节方法。
首先，使用DSO之前，我们需要了解DSO的基本操作。
DSO通常包含一个屏幕、扫描控制和触发器。
屏幕用于显示波形，扫描控制用于调节水平和垂直显示范围，而触发器用于控制波形的稳定性。
在使用DSO时，我们需要调节水平显示范围，以使输入信号适应屏幕。
通常，DSO提供水平刻度和时间刻度两种调节方式。
我们可以通过旋转水平刻度旋钮或调节时间刻度进行水平调节。
当输入信号的周期较大时，我们可以缩小时间刻度；当输入信号的周期较小时，我们可以增大时间刻度。
适当的水平调节可以使波形在屏幕上得以完整显示，便于观察和分析。
另外，在调节垂直显示范围时，我们需要确保输入信号的幅度在合理的范围内。
DSO通常提供垂直刻度和电压刻度两种调节方式。
我们可以通过旋转垂直刻度旋钮或调节电压刻度进行垂直调节。
当输入信号的幅度较大时，我们可以增大电压刻度；当输入信号的幅度较小时，我们可以缩小电压刻度。
合理的垂直调节可以使波形在屏幕上显示得更清晰，便于我们观察和分析波形的细节。
此外，DSO还提供了触发器功能，用于控制波形的稳定性。
触发器可以确保波形在屏幕上的显示是稳定和可重复的。
在使用DSO时，我们可以通过调节触发电平、触发边沿和触发源来设置适合的触发条件。
适当的触发设置可以确保波形的稳定显示，方便我们对信号进行分析和诊断。
最后，为了提高测量精度和可信度，我们还可以使用DSO提供的一些高级功能。
例如，我们可以使用自动测量功能来自动测量信号的幅度、频率和周期等参数；我们可以使用存储功能将感兴趣的波形保存在DSO内存中，并随时查看和分析；我们还可以使用光标功能来测量波形的各种参数，如上升时间、下降时间和占空比等。
数字示波器操作指南说明书一、简介数字示波器是一种用于测量电信号波形的仪器。
本操作指南旨在帮助用户正确操作数字示波器，使用其各项功能。
二、外观与接口数字示波器通常由以下部分组成：1. 主机：包含屏幕、按键等操作界面。
2. 接口：用于连接外部信号源和测量配件。
三、操作步骤以下将详细介绍数字示波器的操作步骤：1. 连接电源：将数字示波器的电源插头插入电源插座，并确保供电正常。
2. 连接信号源：使用信号线或钳子将待测信号源与数字示波器的输入接口连接。
3. 打开电源：按下数字示波器的电源按钮，开启仪器。
4. 调整设置：根据测量需求，设置数字示波器的触发、时间、垂直和水平缩放等参数。
5. 查看波形：通过数字示波器的屏幕，即可实时查看输入信号的波形。
四、功能介绍数字示波器提供了许多功能，包括但不限于以下几个方面：1. 触发模式：可选择边沿触发、脉宽触发、视频触发等不同触发模式。
2. 自动测量：数字示波器能够自动对波形进行各项参数的测量，如峰峰值、频率、周期等。
3. 存储功能：用户可以将测量结果保存在数字示波器内存中，方便后续查看和分析。
4. 波形记录：数字示波器可以记录一段时间内的波形，反映信号的变化趋势。
5. 其他设置：数字示波器还具有数据传输、触发级别、参考电平、通道设置等多个设置选项。
五、常见问题与解决方法在使用数字示波器过程中，可能会遇到以下问题，下面提供相应的解决方法供参考：1. 无法观测到信号：检查信号源是否正常输出、信号线是否连接正确、数字示波器设置是否正确。
2. 波形不稳定：检查信号源的稳定性、数字示波器的触发参数设置是否合理。
3. 信号失真：检查信号源与数字示波器之间的连接线路以及数字示波器的垂直缩放设置。
4. 操作困难：仔细阅读数字示波器的用户手册，了解各项功能的使用方法。
六、注意事项为了保证数字示波器的正常使用，遵循以下注意事项：1. 避免过量电压：不要将过高或过低电压的信号直接输入到数字示波器中。
数字示波器的使用及其实验数据数字示波器的使用 1.实验原理:双踪示波器控制电路主要包括：电子开关、垂直放大电路、水平放大电路、扫描发生器、同步电路、电源等。
Y CH1Y CH2图1. 双踪示波器原理方框图其中，电子开关使两个待测电压信号YCH1和YCH2周期性地轮流作用在Y偏转板，这样在荧光屏上忽而显示YCH1信号波形，忽而显示YCH2信号波形。
由于荧光屏荧光物质的余辉及人眼视觉滞留效应，荧光屏上看到的是两个波形。
如果正弦波与锯齿波电压的周期稍不同，屏上出现的是一移动的不稳定图形，这是因为扫描信号的周期与被测信号的周期不一致或不呈整数倍，以致每次扫描开始时波形曲线上的起点均不一样所造成的。
为了获得一定数量的完整周期波形，示波器上设有“time/div”调节旋钮，用来调节锯齿波电压的周期，使之与被测信号的周期呈合适的关系，从而显示出完整周期的正弦波形。
当扫描信号的周期与被测信号的周期一致或是整数倍，屏上一般会显示出完整周期的正弦波形，但由于环境或其他因素的影响，波形会移动，为此示波器内装有扫描同步电路，同步电路从垂直放大电路中取出部分待测信号，输入到扫描发生器，迫使锯齿波与待测信号同步，此称为“内同步”。
如果同步电路信号从仪器外部输入，则称为“外同步”。
操作时，使用“电平（LEVEL）”旋钮，改变触发电平高度，当待测电压达到触发电平时，扫描发生器开始扫描，直到一个扫描周期结束。
但如果触发电位高度超出所显示波形最高点或最低点的范围，则扫描电压消失，扫描停止。
如果在示波器的YCH1或YCH2端口加上正弦波，在示波器的X偏转板加上示波器内部的锯齿波，当锯齿波电压的变化周期与正弦电压的变化周期相等时，则在荧光屏上将显示出完整周期的正弦波形，如图2所示。
如果在示波器的YCH1、YCH2端口同时加上正弦波，在示波器的X偏转板加上示波器内部的锯齿波，则在荧光屏上将得到两个正弦波。
图2. 示波器显示正弦波形的原理数字存储示波器的基本原理框图如图3所示：AcquistionDisplayA/DDeMUXuPDisplayInputAMPMemoryMemory图3. 数字存储示波器的基本原理框图数字示波器是按照采样原理，利用A/D变换，将连续的模拟信号转变成离散的数字序列，然后进行恢复重建波形，从而达到测量波形的目的。
实验二数字存储示波器的使用加灰色底纹部分是预习报告必写部分示波器是一种常用的电子仪器，主要用于观察和测量各种电信号。
配合各种传感器把非电量转换成电量，示波器也可以用来观察各种非电量的变化过程。
示波器有多种类型和型号，但它们基本原理是相同的。
本实验是用双信号发生器的输出信号在示波器中合成李萨如图形。
［实验目的］1．了解示波器的主要结构和显示波形的基本原理。
2．学会使用函数信号发生器。
3．学会用示波器观察波形以及测量电压、周期和频率等。
4、理解李萨如图形合成原理及方法。
［实验仪器］DS1052E型数字存储示波器、DG1022双通道函数/任意波形发生器、连接线（2根）【示波管的简单介绍】示波管如图1所示示波管包括有：（1）一个电子枪，它发射电子，把电子加速到一定速度，并聚焦成电子束；（2）一个由两对金属板组成的偏转系统；（3）一个在管子末端的荧光屏，用来显示电子束的轰击点。
所有部件全都密封在一个抽成真空的玻璃外壳里，目的是为了避免电子与气体分子碰撞而引起电子束散射。
接通电源后，灯丝发热，阴极发射电子。
栅极加上相对于阴极的负电压，它有两个作用：①一方面调节栅极电压的大小控制阴极发射电子的强度，所以栅极也叫控制极；②另一方面栅极电压和第一阳极电压构成一定的空间电位分布，使得由阴极发射的电子束在栅极附近形成一个交叉点。
第一阳极和第二阳极的作用一方面构成聚焦电场，使得经过第一交叉点又发散了的电子在聚焦场作用下又会聚起来；另一方面使电子加速，电子以高速打在荧光屏上，屏上的荧光物质在高速电子轰击下发出荧光，荧光屏上的发光亮度取决于到达荧光屏的电子数目和速度，改变栅压及加速电压的大小都可控制光点的亮度。
水平偏转板和垂直偏转板是互相垂直的平行板，偏转板上加以不同的电压，用来控制荧光屏上亮点的位置。
【实验仪器功能介绍】（1）熟悉示波器上各旋钮的功能和用法设置垂直系统VERTICAL（CH1、CH2、MA TH、REF、OFF、POSITION（垂直位置）、SCALE（垂直范围））CH1、CH2①可设置耦合的方式：直流、交流、接地②探头的衰减系数③数字滤波的频率上线MATH 为系统的数学运算界面REF 为导入导出已保存的文件菜单或保存文件，但不存储X-Y方式的波形设置水平系统HORIZONTAL（MENU、POSITION(水平位置) SCALE(水平范围)MENU ①延迟扫描：用来放大一段波形，以便查看图形细节②时基：Y-T、X-Y（水平轴上显示通道1电压，垂直轴上显示通道2电压）、Roll③采样率：显示系统采样率设置触发系统TRIGGER（LEVEL、MENU、50%、FORCE）MENU中的触发模式有边沿触发、脉宽触发、斜率触发、视频触发、交替触发（稳定触发双通道不同步信号，此触发模式下，不能产生X-Y波形，且交替触发菜单中触发类型为视频触发时它的同步分为：所有行、指定行、奇数场、偶数场）。
触发方式：自动、普通、单次，如在自动下无法稳定两波形，可选择单次稳定波形。
触发设置：灵敏度、触发抑制：设置重新启动触发电路的时间间隔，时间范围为：500ns-1.5s、触发释抑：使触发释抑复位到500ns.设置采样系统（Acquire）获取方式：普通、平均、峰值检测，其中平均采样方式图像更细，期望减少所显示信号中的随机噪声。
如期望观察信号的包络，避免混淆，选用峰值检测方式；采样方式：观察单次信号选用实时采样方式，观察高频周期性信号选用等效采样方式。
设置显示系统(Display) 显示类型：矢量（采样点之间通过连线的方式显示）、点（直接显示采样点）清除显示：（清除所有先前采集的显示及任何从内部存储区或USB存储设备中调出的轨迹存储和调出（Storage）存储类型：位图存储与CSV存储（适用于外部存储器）波形存储与设置存储（适用于内部存储），可从存储位置中调出或删除已存文件。
出厂设置则设置调出出厂设置操作设置辅助系统(Utility) 接口设置、声音、频率计、Language （1/3） 通过测试、波形录制、打印设置（2/3） 参数设置、自校正(3/3)按Utilit y →通过测试→规则设置中的Mask 可进行设置水平容限范围与垂直容限范围，均为（0.04div-4.00div ）按Utilit y →波形录制→模式→录制可对波形进行录制，最大帧数为1000，各帧之间时间间隔设置为1.00ms-1000s按Utilit y →波形录制→模式→回放 执行RUN/STOP 键停止或继续波形回放功能按Utilit y →波形录制→模式→存储 根据当前设置的帧数存储或调出当前录制的波形 按Utilit y →参数设置 可设置屏幕保护、界面方案、键盘密码设置等运行自校正程序以前，请确认示波器已预热或运行达30分钟以上。
如果操作温度变化范围达到或超过5℃，必须打开系统功能菜单，执行“自校正”程序。
自动测量（Measure ） 该示波器提供20种自动测量的波形参数，包括10种电压参数和10种时间参数：峰峰值（Vpp ）、最大值(Vmax)、最小值(Vmin)、顶端值(Vtop)、底端值（Vbase ）、幅值（Vamp ）、平均值（Average ）、均方根值（Vrms ）、过冲（Overshoot ）、预冲（Preshoot ）、频率、周期、上升时间（RiseTime ）、下降时间（FallTime ）、正占空比（+Duty ）、负占空比（-Duty ）、延迟、正脉宽（+Width ）和负脉宽（-Width ）。
光标测量（Cursor ） 手动模式：出现水平调整或垂直调整的光标线。
追踪模式：水平与垂直光标交叉构成十字光标。
自动测量模式：系统会显示对应的电压或时间光标。
此方式在未选择任何自动测量参数时无效。
使用执行按键（AUTO 、RUN/STOP ） AUTO(自动设置)：自动设定仪器各项控制值，以产生适宜观察的波形显示。
RUN/STOP(运行/停止)：运行和停止波形采样。
（2） DG1022型函数/任意波形发生器发生器提供了3种界面显示模式：单通道常规模式、单通道图形模式及双通道常规模式。
这3种显示模式可通过前面板左侧的View 按键切换。
用户可通过21CH CH 来切换活动通道，以便设定每通道的参数及观察、比较波形。
操作面板左侧下方有一系列带有波形显示的按键，它们分别是：Sine(正弦波)、Squar(方波)、Ramp(锯齿波)、Pulse(脉冲波)、Noise(噪声波)、Arb(任意波)输出设置Output调制/扫描/脉冲串设置Mod（调制）、Sweep（扫描）、Burst(脉冲串)。
在本信号发生器中，这三个功能只适用于通道1。
1.使用Mod键，可输出经过调制的波形。
并可以通过改变类型、内调制/外调制、深度、频率、调制波等参数，来改变输出波形。
DG1022可用AM、FM、FSK或PM调制波形。
2.使用Sweep按键扫描，可调制或扫描正弦波、方波、锯齿波或任意波形（不能调制或扫描脉冲、噪声）在扫描模式中，可在指定的扫描时间内从开始频率到终止频率而变化输出。
3.使用Burst按键，可以产生正弦波、方波、锯齿波、脉冲波或任意波的脉冲串波形输出，噪声只能用于门控脉冲串。
存储和调出/辅助系统功能/帮助功能1.使用Store/Recall按键，存储或调出波形数据和配置信息。
2.使用Utility按键，可以进行设置同步输出开/关、输出参数、通道耦合、通道复制、频率计测量；查看接口设置、系统设置信息；执行仪器自检和校准等操作。
3.使用Help按键，查看帮助信息列表。
获得任意键帮助：要获得任何面板按键或菜单按键的上下文帮助信息，按下并按住该键2～3秒，显示相关帮助信息。
用户自定义任意波形按Arb→编辑→创建 1.选择点数，设置任意波形的初始化点数，在默认情况下，点1设置为高电平，固定在0秒，点2设置为低电平，设置为指定循环周期的一半。
2.设置插值，选择插值开，启用在波形点之间进行线性内插。
选择插值关，在波形点之间维持不变的电压电平，并创建一个类似的数字波形。
3.编辑波形点。
4.存储波形至非易失存储器，波形创建完毕后按保存键进入Store/Recall功能界面，将波形保存到非易失性存储器或外部存储器中。
在非易失存储器中，每个波形存储的位置，只能存储一个波形，只能存储一个波形，如果有新波形存储进来，旧的波形将被覆盖。
存储完毕后，按View键切换为图形显示模式，可查看所创建的波形。
编辑已存储波形按Arb→编辑→已存，按读取将其读入易失存储器中进行编辑，用户可以重新编辑已存波形的频率/周期，幅值/高电平，偏移/低电平，相位参数。
调制波形设置使用Mod按键，可输出经过调制的波形。
DG1022可输出AM、FM、FSK或PM调制波形。
调制波形由载波和调制波形组成,波Sine、Square、Ramp、Arb可进行调制。
幅度调制(AM)：按Mod→类型→AM,可调制振幅变化深度（0%-120%）频率调制(FM)：按Mod→类型→FM调制波形的频率（2mHz～20KHz），其中设置的频偏必须小于或等于载波频率。
频移键控（FSK）按Mod→类型→FSK，可进行跳频，内调制时设置跳跃频率范围不超过载波的频率范围。
相位调制（PM）Mod→类型→PM ，进行相位调制（0°～360°）。
四种调制波形都可以按View 键切换为图形显示模式，查看波形参数。
设置扫频波形脉冲串按键可为用户提供多种波形函数的脉冲串输出，可持续特定数目的波形循环（N循环脉冲串），可使用任何波形函数，但是噪声只能用于门控脉冲串。
按View键切换为图形显示模式，查看波形参数。
（3）DS1052E型示波器使用1．观察信号发生器波形（1）将两探头上的衰减系数调为10X档，使探勾连接到示波器右下角的接头上，探头上的夹子接地，调节探头上的十字接口分别对CH1和CH2进行补偿，直到波形为补偿正确图示。
（2）拔出探头，将信号发生器的输出端CH1或CH2接到示波器对应的CH1和CH2通道输入端上，开启信号发生器，按下发生器的Output按钮，启动AuTo键。
调节示波器（注意信号发生器频率与扫描频率），观察波形，并使其稳定。
2．测量周期、频率、电压在示波器上调节出大小适中、稳定的波形，选择按下正弦波、方波、锯齿波、脉冲波、噪声波、任意波中其中一个，按下Measure键打开全部测量，从表中读出周期Prd、频率Freq、电压值U pp，正弦波电压峰峰值=U pp×（探头衰减率）理论上波形发生器的幅值=正弦波电压峰峰值也可以选择Cursor光标键进行手动或追踪测量。
注意：每换一种波形，示波器屏幕上的波形如不自动转换，可按RUN/STOP键转换对应选择的波形。
