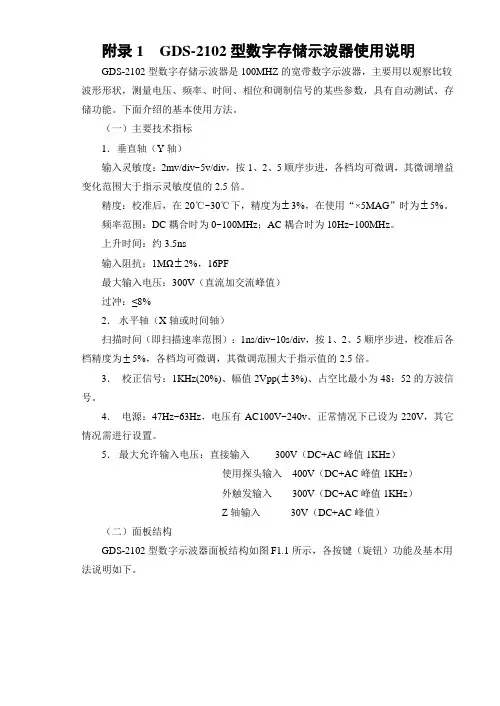

附录1 GDS-2102型数字存储示波器使用说明GDS-2102型数字存储示波器是100MHZ的宽带数字示波器，主要用以观察比较波形形状，测量电压、频率、时间、相位和调制信号的某些参数，具有自动测试、存储功能。
下面介绍的基本使用方法。

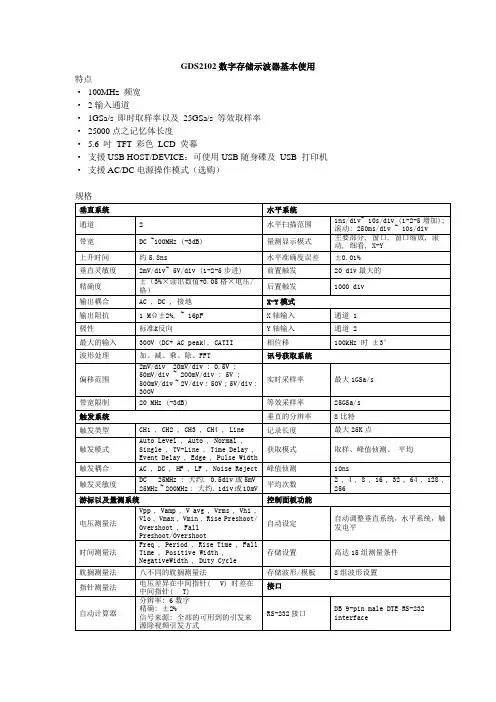

（一）主要技术指标1．垂直轴（Y轴）输入灵敏度：2mv/div~5v/div，按1、2、5顺序步进，各档均可微调，其微调增益变化范围大于指示灵敏度值的2.5倍。
精度：校准后，在20℃~30℃下，精度为±3%，在使用“×5MAG”时为±5%。
频率范围：DC耦合时为0~100MHz；AC耦合时为10Hz~100MHz。
上升时间：约3.5ns输入阻抗：1MΩ±2%，16PF最大输入电压：300V（直流加交流峰值）过冲：≤8%2．水平轴（X轴或时间轴）扫描时间（即扫描速率范围）：1ns/div~10s/div，按1、2、5顺序步进，校准后各档精度为±5%，各档均可微调，其微调范围大于指示值的2.5倍。
3．校正信号：1KHz(20%)、幅值2Vpp(±3%)、占空比最小为48：52的方波信号。
4．电源：47Hz~63Hz，电压有AC100V~240v、正常情况下已设为220V，其它情况需进行设置。
5．最大允许输入电压：直接输入300V（DC+AC峰值1KHz）使用探头输入400V（DC+AC峰值1KHz）外触发输入300V（DC+AC峰值1KHz）Z轴输入30V（DC+AC峰值）（二）面板结构GDS-2102型数字示波器面板结构如图F1.1所示，各按键（旋钮）功能及基本用法说明如下。
125126A LCDB F1~F5 Variable D ON/ E Main Trigger Trigger Horizontal Horizontal Time/K Vertical L CH1~CH2 M Volts/TriggerInputTerminal key Connector ON/OFF keyCompensation Output Terminal CH1~CH2图F1.1 GDS-2102型数字示波器前面板结构前面板说明ALCD 显示器 TFT 彩色LCD 显示器具有320×234 的分辨率。
B F1~F5 功能键 一组位于显示器右边相互关连的功能键。
C Variable 旋钮 顺时针旋转此钮为增加数值或移动到下一个参数。
反时针旋转此钮则减少数值或回到前一个参数。
D On/Standby 键 按一次为开机(亮绿灯)，再按一次为待机状态(亮红灯)。
E主要功能键Acquire 键 为波形撷取模式。
Display 键 为显示模式的设定。
Utility 键 为系统设定。
用于Go-No Go 测试， 打印，与Hardcopy 键 并用可作数据传输和校正。
Program 键与Auto test/Stop 键并用可用于程序设定，和播放。
Cursor 键 为水平与垂直设定的光标。
Measure 键 用于自动测试。
Help 键 为操作辅助的说明。
Save/Recall 键 为储存/读取USB 和内部存储器之间的图像，波形和设定储存。
Auto Set 键 为自动搜寻信号和设定。
Run/Stop 键 进行或停止浏览的信号。
F Trigger menu 鍵触发信号的设定。
G Trigger level 旋钮设定触发位置:顺时针旋转为增加刻度反时针旋转为减少刻度。
H Horizontal menu 鍵水平浏览信号。
I Horizontal position 旋钮将波形往右(顺时针旋转)移动或往左(反时针旋转)移动。
J Time/Div 旋钮设定水平刻度:顺时针旋转为增加刻度，反时针旋转为减少刻度。
K Vertical position 旋钮将垂直信号向上(顺时针旋转)或向下(反时针旋转)移动。
开启或关闭通道波形显示与垂直功能选单。
L Channel (Vertical) menu鍵M Volts/Div 旋钮选择每一通道垂直的比例系数。
N 输入端子信号输入的BNC 连接器。
O 接地端子连接待测体的接地导线端子。
P Math 鍵根据信道的输入信号执行数学处理。
Q USB 连接端子与1.1/ 2.0兼容的连接端子，用于打印和数据存取。
R Menu On/Off 鍵在显示器上显示或隐藏功能选单。
S 测棒补偿输出输出2Vpp的测试棒补偿信号，即校准信号。
T 外部触发输入外部触发信号之输入接口。
（三）基本使用方法及注意事项1．测量准备（1）在开机前首先应检查电源电压是否符合仪器要求。
然后将Y轴工作方式置“CH1”、TRIG MODE置“AUTO”、TRIG SOURCE置“INT”、通道输入选择开关置“D C”。
（2）接通电源，先将主电源开关切换到ON（后面板），前板的ON/STBY指示器会亮红灯，接着按下ON/STBY键，ON/STBY指示器会亮绿灯。
等仪器预热几分钟后再进行操作。
（3）调节Y轴和X轴的“POSITION”旋钮，使屏幕上时基线位置合适。
2．对示波器和测试探头线的校准。
测量信号时，通常采用带屏蔽的专用测试探头线直接连接示波器输入端和被测点，进行准确的测试。
示波器探头都设有1/10的衰减开关。
若开关置于×10档时，表示Y轴电压衰减10倍，读数时要把它考虑进去。
例如示波器中读出后为20mV，那么实际信号为200mV。
为避免测量误差，测量前需较准探头，方法如下：127①连接测试探棒到通道1的输入端，测试探棒的衰减刻度设定到×10。
把探头的尖端连到本示波器的标准信号端以获得2Vpp、1KHz的方波输入。
②按Auto Set自动设定键，GDS-2102会自动调整水平刻度，垂直刻度和触发水平。
③观察示波器波形，若看到波形如图F1.2（b）、（c）所示，则需进行调整。
通过调整探头上的半固定调节器（微调和器），以校正探头中的电容值，直到波形如图（a）所示，这时为最佳状态。
图F1.2 根据标准信号波形校正探头3．波形的观察（1）只观察CH1波形时，有关设置为：按下Y轴工作方式按钮CH1、触发模式“TRIGMODE”设置“AUTO”、触发源“SOURCE”设置“INT”、输入方式设置“AC”（用以测量交流）或“DC”（用以测直流或交流），将X轴和Y轴的位移旋钮“POSITION”、Y轴灵敏度开关“VOLTS/DIV”和扫描时间开关“TIME/DIV”调至合适值，屏蔽即可显示大小适中、疏密合适的波形。
如波形不稳，可调节触发电平旋钮“TRLG LEVEL”使波形稳定，如波形仍然不稳，应检查输入电缆的接地端是否已与测试电路地端可靠连接。
（2）若观察25Hz以下低频信号时，应将（1）中的触发模式“TRIGMODE”设置为“NORM”。
（3）若同时观察CH1、CH2信号，只要将（1）中的Y轴工作方式按钮再按下CH2，这时CH2波形还受极性按钮“INVERT”影响，通常“INVERT”不按下。
若按下“INVERT”，则CH2显示其输入信号的反相波形。
128129附录图1.5 频率和同期的测量（4）若只观察CH2信号，应将（1）中的按钮“CH1”松开，只按下按钮“CH2”，触发源开关“SOURCE”置“CH2” 。
（5）观察CH1±CH2信号时，（1）中设置改为按下按钮“ADD”，至于加或减则由极性按钮“INVERT”决定。
4．直流电压的测量将输入方式开关置“GND”，扫描线所在位置即为零电平位置，调Y 轴POSTION 旋钮使零线与一合适的水平线重合以便于测量。
然后将输入方式置“DC”，Y 轴灵敏度开关置合适位置，并注意将Y 轴灵敏度微调旋钮右旋至底（处于校正位置）。
例如：Y 轴灵敏度=50mV/div ，直流电压信号线与零线间隔4.2div ，如图F1.3所示，则被测直流电压为50mV/div×4.2div=210mV 。
（若使用了10：1探头，则实际信号值还应乘10倍，即为2100mV ）。
图F1.3 直流电压测量 图F1.4 交流电压测量5．交流电压的测量将输入方式开关置“DC”或“AC”，Y 轴灵敏度为合适位置并处于校正状态，使波形大小占几大格，例如图F1.4所示，若这时输入灵敏度=1V/div ，则被测交流电压峰峰值为1V/div×5div=5V p-p (用10:1探头时实际值为50V p-p )。
若测量叠加在较大直流上的小信号，为便于放大小信号进行观测，应采用“AC”输入方式。
若测量脉冲信号的电平变化，应采用“DC”输入方式，且需象直流那样确定零线位置。
6．频率和周期的测量130 扫描时间开关“TIME/DIV”于合适位置，使示波器显示2～3个周期的波形。
例如图F1.9中，正弦波相邻峰点A 、B 间间隔为4div ，设此时扫描时间置1μs/div ，则 T=4div×1μs/div=4μs ，KHz Tf 2501==一、快速操作方式操作快捷方式，就是利用该数字示波器设置的8个功能键Acquire, Channel,Cursor, Display Auto Set ，Run/Stop ，Auto test/Stop ，Hardcopy 和F1~F5键的组合来完成一些测试功能、模式的设置，信号的获取，信号的处理、存储等功能。
使用时，要认真掌握。
符号说明Display →F1 =按Display 键，然后按F1。
F1=若需要，可重复按F1。
F1~F4 =使用所有F1，F2，F3，和F4 来完成操作。
1. 设定系统撷取信号选择撷取模式 Acquire →F1~F4 选择记忆长度 Acquire →F5 游标选择水平光标 Cursor →F1~F2 选择垂直光标 Cursor →F1, F3 2. 显示器 固定住波形 Run/Stop 更新显示画面 Display →F3 选择显示网格线 Display →F5 选择vectors/dots 波形 Display →F1 设定显示对比 Display →F4 F1~F5功能选单开关 Menu ON/OFF 检示储存的波形Display →F23. 水平操作缩小放大水平画面HORIMENU→F2~F3转动水平画面HORIMENU→F4检视XY模式HORIMENU→F54. 垂直操作反转波形CH1/2/3/4→F2限制频宽CH1/2/3/4→F3选择耦合模式CH1/2/3/4→F1选择测棒衰减CH1/2/3/4→F45. 其它设定操作选择蜂鸣器的声音Utility→F3选择语言Utility→F4设定日期/时间Utility→F5→F5→F2→F1显示系统数据Utility→F5→F26. 测量信号自动测量自动测量延迟Measure→F1→F3自动设定刻度Auto Set自动测量时间Measure→F1→F3检视所有测量结果Measure→Measure自动测量电压Measure→F1→F37. Go-No Go 测试编辑Go-No Go 测试模式Utility→F3→F2~F3Utility→F3→F1→F1~F4Utility→F5→F4进行Go-No Go测试Utility→F5→F3→F48. 数学处理设定加/减MATH→F1→F2~F4进行FFT操作MATH→F1→F2~F5程序设定和播放编辑程序步骤Program→F1→F2~F5131播放程序Program→F1→F2~F59. 触发沿使用延迟(Delay)触发Trigger→F1→F2~F4→F5→F1~F4使用边缘(Edge)触发Trigger→F1→F2~F3→F5→F1~F4使用脉宽(Pulse width)触发Trigger→F1→F2~F4→F5→F1~F4使用视频(Video)触发Trigger→F1→F2~F510. 打印打印打印显示图像/波形Utility→F1→F1Hardcopy11. 数据储存和读出快速存到USB Utility→F1→F1Hardcopy储存所有图像/设定/波形Save/Recall→F5→F2→F1~F4储存图像Save/Recall→F5→F1→F1~F4储存设定Save/Recall→F3→F1~F4储存波形Save/Recall→F4→F1~F4读出设定Save/Recall→F5→F3→F1~F4读出波形Save/Recall→F5→F4→F1~F4在USB内存建立数据夹Save/Recall→F3→F5→F1~F412. 远程控制设定接口Utility→F2→F113. 校正校正GDS-2000 Utility→F5→F1→F1测棒补偿Utility→F5→F5→F1→F1~F3 二，自动设定自动设定的功能会自动找到适合输入信号的设定(Vertical, Horizontal, Trigger)。
