金属类防锈常识28页PPT

数据分析与结果讨论
对实验数据进行处理和分析，提取金属内部或表面的缺陷信息，评 估金属的腐蚀程度和剩余寿命。
06 金属防护工程实践案例 分享
石油化工行业金属设备防护案例
案例一
某石化公司炼油厂塔器设备腐蚀防护。采用高分子复合涂层技术进 行防护，有效延长了设备使用寿命。
案例二
某油田输油管道腐蚀防护。采用阴极保护技术，结合涂层保护，降 低了管道的腐蚀速率。
阴极保护法
01
将被保护金属与外加直流电源的负极相连，使其成为阴极而防
止金属腐蚀的方法。
阳极保护法
02
将被保护金属与外加直流电源的正极相连，使其处于阳极电位
下成为钝态或致钝而防止金属腐蚀的方法。
牺牲阳极保护法
03
在被保护金属上连接电位更负的金属或合金作为阳极，使其在
腐蚀介质中优先溶解，从而保护被连接金属的方法。
金属的腐蚀与防护完 整版PPT课件
目录
CONTENTS
• 金属腐蚀概述 • 金属腐蚀类型及特点 • 金属防护方法及原理 • 不同环境下金属腐蚀与防护策略 • 金属腐蚀实验方法与检测技术 • 金属防护工程实践案例分享
01 金属腐蚀概述
腐蚀定义与分类
腐蚀定义
金属与周围环境发生化学或电化学 反应，导致金属性能劣化的现象。
案例三
某变电站高压开关柜金 属外壳腐蚀防护。采用 阴极保护技术，结合涂 层保护，降低了金属外 壳的腐蚀速率。
交通运输领域金属部件防护案例
案例一
某地铁列车车体腐蚀防护。采用 不锈钢车体材料，结合电化学保 护技术，提高了车体的耐蚀性。
案例二
某汽车制造厂车身钢板腐蚀防护。 采用镀锌钢板材料，结合涂层保 护技术，延长了车身的使用寿命。

23
我会做
1.在下列环境中，埋在底下的铸铁输气（液）管道被腐蚀的
速度最慢的是（ D）
A.含较多沙粒，潮湿透气的土中 B.沼泽地中 C.河流附近的盐碱地中 D.干燥、有黏性、透气性差的土中 2.芜湖铁画是中国工艺美术百花园中的一朵奇葩，至今已 有三百多年的历史。下列关于铁画的生锈与保护的叙述
不正确的是（ A）
9
一周 后 干燥空气中
全浸在沸水中
食醋浸没
铁钉放在干燥的空气中： 铁钉未生锈 铁钉完全浸没在沸水中： 铁钉未生锈 铁钉浸没一半在水中： 铁钉在空气、水的界面处生锈严重 铁钉浸没一半在食盐水中：浸没在食盐水中的铁钉几乎全部生锈 铁钉沾了醋酸溶液: 铁钉严重锈蚀
10
1.铁生锈的主要因素：水和氧。
影响因素：钢铁的纯度、环境的温度、 湿度和酸碱性、盐溶液等。
第三节 钢铁的锈蚀与防护
1
观察下面的图片：
2
3
铁轨的锈蚀
Hale Waihona Puke 锈蚀的轮船钢铁是应用最普 遍且最容易被锈 蚀的金属材料
各种铁制品的锈蚀 4
家庭使用的铁制工具，一段时间不 用就变得锈迹斑斑，而广场矗立的不锈 钢旗杆，几经风霜雪雨却总能保持原有 的本色。为什么呢？
5

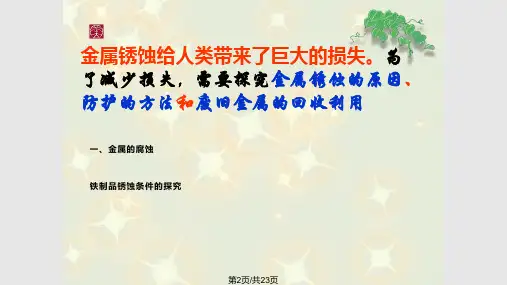

为了减少损失，需要探究 钢铁锈蚀的原因、防护的 方法
（2）请你联系实际再提出两条节约金属资源的建
议:＿防＿止＿＿金＿属＿腐＿蚀＿或＿回＿收＿＿利＿用＿废＿旧＿金＿属＿＿； 合＿＿理＿开＿采＿矿＿物＿或＿寻＿＿找＿金＿属＿的＿代＿用＿品＿＿
25
作业： 1.教材P.71.挑战自我 2.教材P.75.单元练习，将第4、5、6
题写在作业本上
26
6
第三节 钢铁的锈蚀与防护

A ①②③④⑤ B ⑤④①②③
C ④③⑤①② D ②①⑤③④
第17页/共23页
2、在下列各种情况下，埋在地下的铸 铁输气管道被腐蚀速度最慢的是（D） A 在潮湿、疏松、透气的土壤中 B 在含沙粒较多、潮湿透气的土壤中 C 在疏松、透气、干燥的土壤中 D 在干燥、致密、不透气的土壤中
第18页/共23页
寻找金属的代用品
＿＿＿＿＿＿＿＿＿＿＿＿＿＿
第22页/共23页
感谢您的观看！
第23页/共23页
3、解释现象： 1）铝比铁容易氧化，但为什么铝制品
耐用而铁制品却容易锈蚀？
铝被氧化后在其表面形成一层致密的氧化 膜，保护可铝不再进一步被氧化；而铁锈 是疏松多孔的结构。
2）为什么沿海，尤其是南方沿海地区的
钢铁制品比北方容易锈蚀？
沿海地区，气候较潮湿，铁在潮湿的空 气中更易被腐蚀。
第19页/共23页
（2）弃回金收属和并再利利用用废可旧节金约属能源
（3）❖合降理低开金采属矿制物品的生产成本，可方便人们
（4）得寻到找物金美价属廉的的代金用属品制品
（5）❖物可尽减其少用金属对环境的污染
第15页/共23页
小结
• • 铁生锈的主要条件是与空气 保护金属资源的有
和水（或水蒸气）直接接触。 效途径是：
•破坏铁生锈的条件就能防止
讨论
自行车的构件如支架、链条、钢圈等， 分别采取了什么防锈措施？
镀铬
刷油漆 涂油
第10页/共23页
讨论
对于金属资源除了采取防止金属腐蚀 的措施外，还可以通过什么途径来使 金属资源得到保护呢？
废品收购站为什么要收购废铁、废 铜、和易拉罐等金属
第11页/共23页
二、金属资源保护

黄铜不可与潮湿空气或二氧化碳气体接触，亦不 得与酸性物品及不同金属混堆，否则易生铜绿；
锡制品存放的库房温度不得低-10。C，因为锡在15一-40。C时，表面会起泡膨胀，质地疏松裂开， 甚至变成粉末，俗称锡瘟；
ppt课件
17
铝制品在潮湿空气中容易氧化、所以铝制 品的存放库房应保持干燥，并不得与酸、碱、 盐等物品存放在一起；
pp法是针对金属锈蚀原因采取预防措施。既然金属锈蚀 是因为潮湿、高温、氧气、二氧化硫、氯化物、尘埃等因素 造成的，所以防锈就要避免或减缓这些因素所引起的金属锈 蚀作用。目前采用的防锈方法有：在金属冶炼时加入某些元 素，提高金属抵抗外部介质侵蚀的能力；对金属制品进行耐 腐蚀表面处理，使之形成表面转化层或加制表面覆层；阴极 保护，即利用防锈剂、气相缓蚀剂、可剥塑料、密封等办法 使金属表面与外界环境暂时隔离(属暂时性防锈方法1，在金 属制品使用时也可以顺利除去这些防锈材料。这种方法的防 锈期可达几个月到几年，应用比较普遍。
ppt课件
24
我司重点防锈产品
1）热处理后的产品
热处理后的产品存放在自然大气中，半月后 就会开始慢慢腐蚀，如果放置于调配好的钠 水中或咬酸煮油后则可以存放一年左右的时 间。
热理的产品抛砂后存放在自然大气中，一天 后就会开始生锈。所以外协抛砂时需考虑检 验、包装的工作量和工作进度，抛砂的数量 不能超过一天的工作量，尽量不要放置过夜。
ppt课件
25
2）客户要求发本色的产品
客户要求发本色的产品防锈难度最大！
生产部门在生产时，一定要用调配好的钠水 或调配好的防锈液盛放产品，产品转序时 （包括检验）都要注意采取防锈措施，不可 以随便存放于自然大气中。特别是我司厂房 离海比较近，大气中含盐的成份比较重，会 加剧产品的生锈腐蚀。所以产品的防锈措施 非常重要。

知识回顾
2.铁锈的成分及其特点 铁锈(主要成分为__F_e2_O_3)__疏__松_多__孔__，会把空气和水分 保留在钢铁制品的表面，进一步加速钢铁的锈蚀。因 此，当铁制品表面生锈时，应及时__除_锈__并做防锈处 理。
知识回顾
知识点二、减缓钢铁锈蚀的方法 1.使金属表面保持洁净干燥； 2.在钢铁表面覆盖保护层(涂刷_矿__物__油__、_油__漆_，覆盖 搪瓷、塑料)； 3.镀上一层不易锈蚀的金属； 4.改变组成和结构(制成合金)；
知识回顾
例题解析
【判断抢答】 1.钢铁的锈蚀主要是铁与空气中的氧气、水蒸气等物 质发生化学反应的结果。( √ ) 提示：钢铁的锈蚀主要是铁与空气中的氧气、水蒸气 发生缓慢氧化的结果。 2.钢铁锈蚀后生成的铁锈主要成分是四氧化三铁。( × ) 提示：钢铁锈蚀后生成的铁锈主要成分是三氧化二铁。
例题解析
金属的锈蚀和防护复习课件仁爱九年级下册化学ppt科学普 及出社PPT
知识网络
与氧气、水 条件 钢铁
蒸气反应
锈蚀
防止钢铁生 锈的方法
废旧金属的回 收利用
知识网络
知识回顾
知识点一：导致钢铁锈蚀的因素 1.金属锈蚀条件的探究 (1)实验目的：通过实验，探究钢铁制品锈蚀的条件。 (2)实验装置。
知识回顾
(3)实验步骤。
试管
编号 观察
①
②
③
时间
立即观察 无明显 无明显 无明显 现象 现象 现象
④
无明显 现象
⑤
无明显 现象
1天后观察
无明显 现象
无明显 现象
与水面相 接触的部 分产生铁 锈
与食盐水 液面相接 触的部分 锈蚀严重
整枚铁钉 表面布满 了铁锈

第四页，编辑于星期五：十四点 三十五分。 小朋友下面的鐵罐是如何防止鐵的生鏽呢？ 第四页，编辑于星期五：十四点 三十五分。 第二页，编辑于星期五：十四点 三十五分。 第四页，编辑于星期五：十四点 三十五分。 第三页，编辑于星期五：十四点 三十五分。 小朋友下面的鐵罐是如何防止鐵的生鏽呢？ 第三页，编辑于星期五：十四点 三十五分。 在鐵皮上烤漆可防生鏽。 小朋友下面的鐵櫃是如何保防止鐵的生鏽呢？ 第三页，编辑于星期五：十四点 三十五分。 小朋友下面的鐵罐是如何防止鐵的生鏽呢？ 第四页，编辑于星期五：十四点 三十五分。 在鐵皮上烤漆可防生鏽。
防止鐵生鏽
小朋友下面的鐵罐是如何防止鐵 的生鏽呢？
第一页，编辑于星期五：十四点 三十五分。
▪ 使用馬口鐵:在鐵皮鍍上千分之 一釐米的錫,可隔絕空氣與水
▪ 使用不鏽鋼
第二页，编辑于星期五：十四点 三十五分。
小朋友下面的鐵櫃是如何三十五分。
小在朋鐵友下皮面的上鐵櫃烤是如漆何保可防止防鐵的生生鏽鏽呢？。小朋友你還知道哪些防止鐵製品生鏽的方法嗎？
第三页，编辑于星期五：十四点 三十五分。
第四页，编辑于星期五：十四点 三十五分。
谢谢观看
第五页，编辑于星期五：十四点 三十五分。

应为Fe-3e-=Fe3+
C.液滴边缘是正极区,发生的电极反应为O2+2H2O+ 4e-=4OH-
图6-24-16
D.铁片腐蚀最严重区域不是生锈最多的区域
考点互动探究
[解析] 铁片腐蚀过程发生的总化学方程式为 4Fe+6H2O+3O2=4Fe(OH)3,A正确;液滴之下氧气含量少,铁片作负极, 发生的氧化反应为 Fe-2e-=Fe2+,B不正确; 液滴边缘是正极区,发生的 电极反应为O2+2H2O+4e-=4OH-,C正确; 铁片腐蚀最严重区域不是生 锈最多的区域,而是液滴的中心区,D正确。
一、金属腐蚀相关知识回顾
1、金属腐蚀类型：化学腐蚀和电化学腐蚀（ ）
2、电化学腐蚀的类型：析氢腐蚀和吸氧腐蚀（ ） 析氢腐蚀：金属在酸性较强的环境
负极反应：（金属）M-ne-=Mn+
正极反应：（金属）2H++2e-=H2↑(
）
吸氧腐蚀（普遍）：弱酸性、中性、碱性环境
负极反应：（金属）M-ne-=Mn+或M-ne-+nOH-=M(OH)n
H2+CO+O2
D.阴、阳两极生成的气体的物质的量之比是1∶1ቤተ መጻሕፍቲ ባይዱ
[答案] D
考例考法直击
[解析] 电解H2O-CO2制备H2和CO时,H和C得电子化合价降低,发生还 原反应,故为阴极反应,所以X为电源的负极,A项正确;图中电解质为 金属氧化物,故传导电流的为O2-,阴极H2O和CO2得电子生成H2和CO 及O2-,B项正确;由图可知反应物为H2O和CO2,生成物为H2、CO和O2, 故总反应方程式为H2O+CO2 H2+CO+O2,C项正确;阴极处生成H2 和CO,阳极处生成O2,由总反应方程式可知,生成的气体物质的量之 比为2∶1,D项错误。

第5页/共68页
6、综合分类
(1)普通钢 a.碳素结构钢：(a) Q195；(b) Q215(A、B)；(c) Q235(A、B、C)；(d) Q255(A、B)； (e) Q275。 b.低合金结构钢 c.特定用途的普通结构钢
(2)优质钢（包括高级优质钢） a.结构钢：(a)优质碳素结构钢；(b)合金结构钢；(c)弹簧钢；(d)易切钢；(e)轴承钢； (f)特定用途优质结构钢。 b.工具钢：(a)碳素工具钢；(b)合金工具钢；(c)高速工具钢。 c.特殊性能钢：(a)不锈耐酸钢；(b)耐热钢；(c)电热合金钢；(d)电工用钢；(e)高锰耐 磨钢。
②钢中合金元素含量的表示方法，基本上与合金结构钢相同。但对铬含量较低的合金工 具钢钢号，其铬含量以千分之几表示，并在表示含量的数字前加“0”，以便把它和一般元 素含量按百分之几表示的方法区别开来。例如Cr06。
③高速工具钢的钢号一般不标出碳含量，只标出各种合金元素平均含量的百分之几。例 如钨系高速钢的钢号表示为“W18Cr4V”。钢号冠以字母“C”者，表示其碳含量高于未冠 “C”的通用钢号。
①钢号中化学元素采用国际化学符号表示，例如Si,Mn,Cr……等。混合稀土元素用 “RE”（或“Xt”）表示。
②产品名称、用途、冶炼和浇注方法等，一般采用汉语拼音的缩写字母表示，见表。 ③钢中主要化学元素含量（%）采用阿拉伯数字表示。
第8页/共68页
表：GB标准钢号中所采用的缩写字母及其涵义
名称
汉字
钢。 (2)按脱氧程度和浇注制度分
a.沸腾钢；b.半镇静钢；c.镇静钢；d.特殊镇静钢。
第7页/共68页
中国钢号表示方法
一、我国钢号表示方法概述 钢的牌号简称钢号，是对每一种具体钢产品所取的名称，是人们了解钢的一种共

2．阳极保护 3．阴极和阳极保护的选用原则
（1）从介质和被保护的材料性能考虑。 （2）从被保护的设备服役条件考虑。 （3）优先采用阴极保护。
二、金属的除锈
在对金属表面进行除锈前，都需要使金属 表面平整清洁，一边覆盖层与基体金属 件牢固结合。金属表面除锈方法大致有 以下四种：
1．手工处理法
2．机械处理法
1．干大气锈蚀
2．潮大气锈蚀
3．湿大气锈蚀
第二节 影响金属锈蚀的因素
一、金属制品本身的特征对锈蚀的 影响
1．金属制品种类 2．金属制品的杂质和所加其他金
属成分 3．金属制品表面的镀层
二、金属制品的储存环境因素对其锈蚀 的影响
（一）空气的湿度 （二）空气的温度 （三）空气中的氧
（四）空气中的有害气体与杂质（二氧 化硫、硫化氢、氯化物）
3．气相防锈剂的种类
（1）气相防锈剂的种类主要可以从诱发期、 保护金属种类和产品形式三个方面划分。 气相防锈剂根据诱发期的长短可以分为长 诱发期气相防锈剂和短诱发期气相防锈剂。
（2）常见的气相防锈剂制品有粉剂（包括 片剂）、溶液、溶剂、防锈纸和防锈油等。
（二）覆盖层法防 锈蚀
1．喷砂
2．喷涂
3．阳级氧化（三）控制环境法防锈蚀 4．重防腐 1．干燥空气封存法
理 二、金属制品的储存环境因素对其锈蚀的影响
（2）常见的气相防锈剂制品有粉剂（包括片剂）、溶液、溶剂、防锈纸和防锈油等。 大气锈蚀是指材料或零件在大气环境下发生的锈蚀。 （四）空气中的有害气体与杂质（二氧化硫、硫化氢、氯化物） ③ 水解反应与磷酸的三级离解。
1．金属的表面膜 金属置于大气环境中时，其表面通常会形成一层极薄的不易看见的湿气膜（水膜）。
（2）按磷化施工法分类有：浸渍式磷化、 喷淋式磷化、喷浸结合式磷化、涂刷型磷 化。
