10kV开关柜技术规范书2013年01月1 总则1.1本技术条件（规范书）适用于变电站工程，其使用范围仅限于10kV成套开关柜。
1.2本技术条件提出的是最低的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。
卖方应提供符合本规范书的电力标准的优质产品。
1.3本技术条件所使用的标准如与卖方所执行标准不一致时，应按水平较高标准执行。
1.4如果卖方没有以书面形式对技术条件提出异议，则认为卖方提供的产品完全符合本技术条件的要求。
2 产品应符合标准GB3906-91《3-35kV交流金属封闭开关设备》DL403-91《10-35kV户内高压真空断路器的订货技术条件》DL404-91《户内交流高压开关柜订货技术条件》SD308-89《高压开关柜闭锁装置订货技术条件》本产品的制造厂应严格按照上述标准的规定组织生产和供货，并且保证该产品技术性能达到要求和满足相应的国家和部颁标准，开关柜内相间及相对地距离按电力部标准执行。
3 使用环境条件环境温度：-30℃－+40℃海拔高度：≤1000米抗震能力：地震烈度8度环境湿度：≤90％4 技术参数及规格要求4.1 通用部分4.1.1产品型号及名称：KYN28A－10（Z）/T箱型铠装金属封闭开关柜，（ZN68－12型整体式真空断路器，弹簧操动机构，操作电压：DC220V），真空泡为陶瓷泡。
4.1.2额定电压：10kV4.1.3额定电流/开断电流：3150A/40kA、1250A/31.5kA4.1.4绝缘水平：成套装置符合GB3906标准4.1.5柜体尺寸（mm）宽×深×高电缆出线柜：800×1500×23004.1.6开关柜出线侧应装设带电显示装置，带电显示装置应具有自检功能，并与线路侧接地刀闸实行联锁。
4.1.7主母线与分支母线要绝缘封包。
4.2一次主设备4.2.2电缆出线柜：2面，每面配真空断路器ZN□－12/1250－31.5，1台；隔离触头1000－31.5，2组；电流互感器LZZBJ12－100.2S/0.5 - 2×300/1 A 、10P30 -2×600/1 A，3只；状态显示仪：CX-KZX开关状态智能操控测显仪(普通型)，1套；避雷器HY5WZ －17/45，3只；零序互感器BW-LJK120，100-300/1A,5P20, 1只（开口式）。
10KV开关柜技术要求10KV开关柜技术要求1 总则本技术要求适⽤于 10kV⾦属铠装封闭型移开式中置柜。
投标者须仔细阅读包括本技术规范书在内的招标⽂件中的所有条款，投标者提供货物的技术规范应符合投标⽂件所规定的要求。
投标者应⽣产过多批次符合招标⽂件所规定要求的产品，并已安全⽆故障运⾏三年以上。
投标者所提供的产品，其⽣产⼚家应具备相应产品的型式试验合格证，产品鉴定证书，型号使⽤证书，具有合法的⽣产许可资格。
1.1 标准合同设备应适⽤以下最新版的国家标准：GB311.1 ⾼压输变电设备的绝缘配合GB311.2-311.6 ⾼电压试验技术GB5582 ⾼压电⼒设备外绝缘污秽等级GB11022 ⾼压开关备通⽤技术条件GB1984 交流⾼压断路器GB1985 交流⾼压隔离开关和接地开关GB1207 电压互感器GB1208 电流互感器GB11032 交流⽆间隙⾦属氧化物避雷器GB8287 ⾼压⽀柱瓷绝缘⼦GB/T16927.1 ⾼压试验技术GB7354 局部放电测量DL/T404 户内交流⾼压开关柜订货技术条件DL/T593 ⾼压开关设备的共⽤订货技术导则DL403 10-35千伏户内⾼压真空断路器订货技术条件以上标准有不⼀致处以标准较⾼者为准。
1.2 投标书中应提供的资料投标者应在投标书中提供下列技术⽂件资料：1.2.1产品两部鉴定证书1.2.2 产品型号使⽤证书1.2.3 技术数据表和有关技术资料.1.2.4 型式试验报告1.2.5 同类设备的成功供货记录(具有设备简要参数、安装地点名称、投运时间、运⾏情况的记录)。
1.2.6 与评标有关的其他技术⽂件资料1.3 备品备件投标商应提供随设备配备的备品备件，并列⼊附录1。
1.4 技术⽂件为满⾜施⼯图设计需要，中标商在签订合同后向买⽅和设计部门提供下列技术⽂件资料。
1.4.1 外形尺⼨图及有关说明1.4.1.1 图中应标明组装后⾼压开关柜的外形尺⼨，设备的重⼼位置与总重量、固有频率。
10kV高压开关柜技术规格书1 总则1.1 本技术规格书适用于贵州金赤化工有限责任公司桐梓煤化工一期工程水坎河取水泵房10KV高压开关柜，它提出了10kV高压开关柜设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本技术规格书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本规格书和有关国家标准，并且功能完整、性能优良的优质产品及其相应服务。
同时必须满足国家有关安全、环保等强制性标准和规范的要求。
1.3 投标方对其供货范围内的所有产品质量负有全责，包括其分包和外购的产品。
投标方供货的产品如果由于设计、制造质量问题而导致装置无法正常投产、供货设备无法长期连续、安全、经济、稳定、可靠地运行,无法满足所有技术性能要求，则投标方必须为此负全部责任。
1.4 如果投标方没有以书面形式对本技术规格书的条文提出异议，则意味着投标方提供的设备完全符合本技术规格书的要求。
投标方如对本技术规格书有异议（或差异），不论是多么微小，均应在其投标书中以“与技术规格书的差异”为标题的专门章节中加以详细描述说明。
1.5 投标方在设备设计和制造中应执行规格书所列的各项现行（国内、国际）标准。
规格书中未提及的内容均满足或优于所列的国家标准、电力行业标准和有关国际标准。
有矛盾时，按较高标准执行。
在此期间若颁布有要求更高、更新的技术标准及规定、规范，则以最新技术标准、规定、规范执行。
1.6 合同签订之后，按技术协议要求，投标方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标方。
1.7 在签定合同之后，招标方和设计方有权提出因规范标准和规定或工程条件发生变化而产生的一些补充要求，具体可由三方共同协商，但投标方最终应予解决，不另收费用。
1.8 联络方式：设计联络会、传真。
日常可以电话及电子邮件方式联络。
（但具备法律效力的联系方式为设计联络会及传真）。
五河华府·御水湾住宅小区10KV配电工程HXGN15-12高压开关柜技术规范书安徽金石电力设计咨询有限公司二零一一年九月目录1．总则2．使用环境条件3．技术参数和要求4．试验5．供货范围6．卖方在投标时应提供的资料和技术参数7．技术资料和图纸交付进度8．包装、运输和储存9．技术服务与设计联络1 总则1.1 本设备技术规范书适用于10kV 固定式高压开关柜，它提出了该产品的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。
1.4 本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
GB156 — 1993 标准电压GB311.1 — 1997 高压输变电设备的绝缘配合GB1408.1 — 1999 固定绝缘材料工频电气强度的试验方法GB3309 — 1989 高压开关设备常温下的机械试验GB2900.1 －1992 电工名词术语基本名词术语GB3804 — 1990 3 ～63kV 交流高压负荷开关GB7354 — 1987 局部放电测量GB/T11022 — 1999 高压开关设备和控制设备标准的共用技术条件GB14808 — 2001 交流高压接触器GB16926 －1997 交流高压负荷开关—熔断器组合电器SD/T318 — 1989 高压开关柜闭锁装置技术条件DL/T402 — 1999 交流高压负荷开关订货技术条件DL/T486 — 2000 交流高压隔离开关和接地开关订货技术条件DL/T539 — 1993 户内交流高压开关柜和元部件凝露及污秽试验技术条件DL/T593 — 1996 高压开关设备的共用订货技术导则DL/T404 — 1997 户内交流高压开关柜订货技术条件上述标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。
一、高压开关柜主要技术规格及要求1. 主要技术参数额定电压： 10kV额定频率: 50Hz工频耐压： 42kV (50Hz 1min)雷电冲击耐压： 75kV额定主母线电流： 630A/1250A额定短时耐受电流：25KA/31.5kA（3S，有效值）额定峰值耐受电流：63KA/80kA热稳定电流： 25KA/31.5 kA (3S)防护等级：1）外壳IP4X ；2）手车门打开时为IP2X。
2.柜宽要求：小于等于650 (mm),优先选用结构紧凑柜型，投标单位及投标产品必须满足本项要求，否则招标人有权拒绝投标人的投标书。
3. 金属封闭铠装中置式手车开关柜柜体结构型式与功能10KV 铠装式交流金属封闭开关柜的结构应保证工作人员的安全，且便于运行、维护、检查、监视、检修和试验（提供燃弧试验报告）。
开关柜内安装的高压电器组件均必须为加强绝缘型产品，满足凝露试验要求(提供凝露试验报告)。
(1)柜体结构A) 柜体外壳及各功能单元的隔板均采用国际知名品牌优质敷铝锌钢板，钢板厚度应不小于2.0mm，投标时须注明敷铝锌钢板产地。
柜体框架采用螺栓连接。
B)开关柜用隔板分隔成母线室、手车室、电缆室、仪表室和压力释放通道，各室外壳独立接地。
分隔用的钢板应具有足够的机械强度，以保证每个室内的元件在发生故障时不影响相邻设备。
C)开关柜的门板及侧封板等采用冷轧钢板，厚度不小于2mm，经纯化处理后采用静电喷涂和焙烤，表面抗冲击且耐腐蚀。
D)维护方式：柜前操作，柜后维修。
E)进出线方式：满足设计要求（详见图）。
F)外形尺寸应不大于：宽650mm,深1540mm,高2250mm。
含母联及泄压通道后高度不大于2800mm.(2) 手车室A) 手车采用冷轧钢板经加工后焊接而成。
B)手车应设有“工作”和“试验”位置，各位置设定位机构。
C)手车的传动机构应保证手车推拉时灵活轻便。
相同规格的断路器和手车应有良好的互换性。
D)手车在抽出或试验时，应有隔离挡板隔离一次静触头，进入工作位置时自动打开。

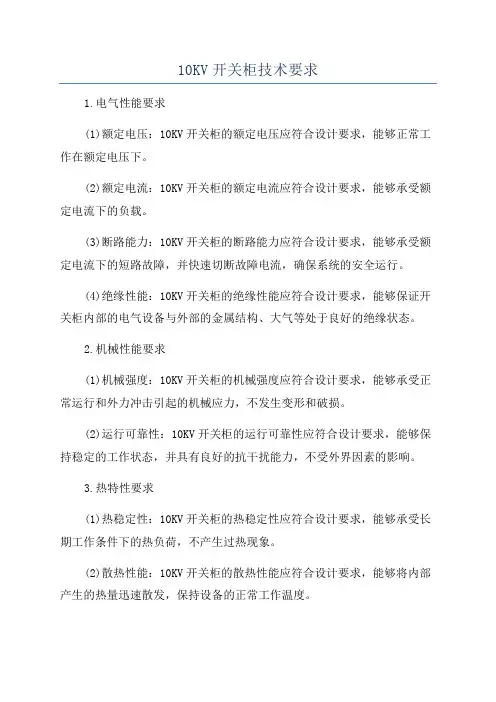

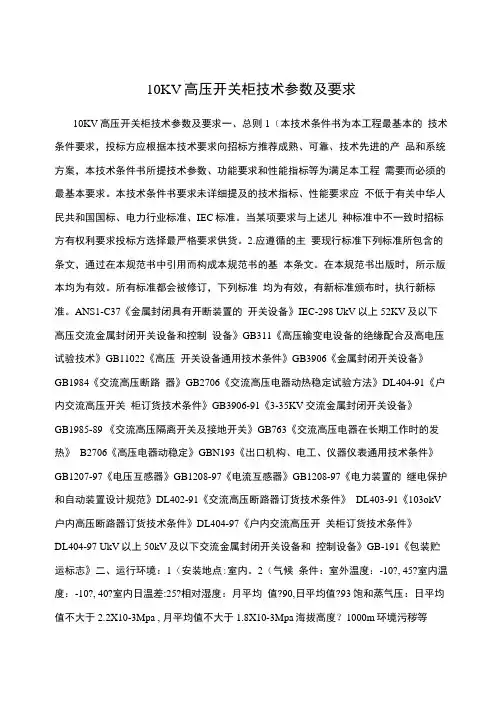

10KV开关柜技术要求1.电气性能要求(1)额定电压：10KV开关柜的额定电压应符合设计要求，能够正常工作在额定电压下。
(2)额定电流：10KV开关柜的额定电流应符合设计要求，能够承受额定电流下的负载。
(3)断路能力：10KV开关柜的断路能力应符合设计要求，能够承受额定电流下的短路故障，并快速切断故障电流，确保系统的安全运行。
(4)绝缘性能：10KV开关柜的绝缘性能应符合设计要求，能够保证开关柜内部的电气设备与外部的金属结构、大气等处于良好的绝缘状态。
2.机械性能要求(1)机械强度：10KV开关柜的机械强度应符合设计要求，能够承受正常运行和外力冲击引起的机械应力，不发生变形和破损。
(2)运行可靠性：10KV开关柜的运行可靠性应符合设计要求，能够保持稳定的工作状态，并具有良好的抗干扰能力，不受外界因素的影响。
3.热特性要求(1)热稳定性：10KV开关柜的热稳定性应符合设计要求，能够承受长期工作条件下的热负荷，不产生过热现象。
(2)散热性能：10KV开关柜的散热性能应符合设计要求，能够将内部产生的热量迅速散发，保持设备的正常工作温度。
(3)耐高温性能：10KV开关柜的耐高温性能应符合设计要求，能够在高温环境下正常运行，不造成设备故障和性能下降。
4.防护等级要求(1)防护等级：10KV开关柜的防护等级应符合设计要求，能够在各种恶劣的环境条件下正常工作，防止灰尘、水分等外界物质对设备的侵入和损坏。
(2)防护装置：10KV开关柜应配备相应的防护装置，如防火、防爆、防雷击等，确保设备的安全运行。
5.操作要求(1)使用寿命：10KV开关柜的使用寿命应符合设计要求，能够经受住频繁操作和长时间运行的考验。
(2)人机工程：10KV开关柜的人机工程应符合设计要求，便于操作和维护，避免误操作和事故发生。
(3)远程控制：10KV开关柜应具备远程控制功能，方便运维人员对设备进行监控和控制，提高操作的灵活性和效率。
以上是10KV开关柜的一些技术要求，实际应用中还需根据具体情况进行细化设计和选择合适的设备。
技术规定4.2.110kV金属铠装中置式高压开关柜4.2.6.1概述对10kV户内交流金属铠装中置式高压开关柜（以下简称开关柜）的电气参数、结构和出厂试验等方面的具体要求如下：（1）卖方提供的设备应是符合本技术条件要求，适用于交流10（12）kV，频率50Hz电力系统，完整的成套开关设备，在符合使用环境条件情况下，接通电源即能使用。
（2）本文件提出的技术条件是高压成套开关设备的最低技术要求。
卖方应保证提供的产品是符合本技术条件和产品标准的优质产品。
生产和验收应符合以下标准：GB3906－2006 3.6kV～40.5kV交流金属封闭开关设备和控制设备IEC60298（1990）额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备GB/T 311.2-2002 绝缘配合第2部分:高压输变电设备的绝缘配合使用导则GB/T762-2002 标准电流等级GB763-1990 交流高压电器在长期工作时的发热GB1984-2003 高压交流断路器GB1985-2004 高压交流隔离开关和接地开关GB/T11022-1999 高压开关设备和控制设备标准的共用技术条件SD318-89 高压开关柜闭锁装置技术条件GB11032-2000 交流无间隙金属氧化物避雷器DL/T404-2007 3.6kV～40.5kV交流金属封闭开关设备和控制设备以上所引用技术标准均应按现行标准执行。
但不仅仅限于这些标准。
4.2.6.2电气参数10kV高压开关柜电气参数详见电气设备规格数据表：4.2.6.2-1～4.2.6.2-13。
电气设备数据表4.2.6.2-1电气设备数据表4.2.6.2-2电气设备数据表4.2.6.2-3电气设备数据表4.2.6.2-4电气设备数据表4.2.6.2-5电气设备数据表4.2.6.2-6电气设备数据表4.2.6.2-7电气设备数据表4.2.6.2-8电气设备数据表4.2.6.2-9电气设备数据表4.2.6.2-10电气设备数据表4.2.6.2-11电气设备数据表4.2.6.2-12电气设备数据表4.2.6.2-134.2.6.3结构（1）对于额定参数和结构相同而需要替代的元器件应能互换。
10kv高压开关柜技术要求10kV高压开关柜是电力系统中的重要设备，其技术要求直接关系到电网的安全运行和电力质量。
下面是对10kV高压开关柜技术要求的详细介绍：1.高压开关柜的额定电压为10kV，额定电流为630A、1250A、2000A 等。
其外观应美观大方，结构牢固，操作方便，布置合理。
2.高压开关柜应采用可靠的绝缘材料，能够承受额定电压和短路电流的冲击。
绝缘材料应具有良好的耐热性能，不易老化和分解。
3.高压开关柜应具有良好的电气性能，包括电流传输能力、短路能力、断开能力和耐电弧能力等。
开关柜的接触系统应采用低压高短路能力的触头和触杆，以确保可靠的接触和断开。
4.高压开关柜应具备完善的绝缘和接地保护装置。
绝缘保护装置可以监测开关柜的绝缘状态，当绝缘发生故障时能够及时报警并切断电源。
接地保护装置能够监测开关柜的接地状态，当接地异常时能够及时切断电源。
5.高压开关柜应具有可靠的操作机构和防误操作装置。
操作机构应灵活可靠，能够满足开关柜的各种操作要求。
防误操作装置可以防止误操作引起的事故，如误合闸、误切断等。
6.高压开关柜的绝缘距离和电弧距离应符合国家和行业标准的要求。
绝缘距离应足够，以保证正常运行和维护时的安全。
电弧距离应足够，以限制电弧的蔓延和危害范围。
7.高压开关柜应具有良好的环境适应性和防护等级。
开关柜的外壳应具有防尘、防水、防腐蚀和防爆的功能。
开关柜应能够适应不同的工作环境，如高温、低温、高海拔等。
8.高压开关柜应具备可靠的远动控制和监测功能。
可以通过远程控制中心对开关柜进行操作和监测，实现对电力系统的远程管理和控制。
9.高压开关柜应具有良好的可靠性和可维护性。
开关柜的各项指标应稳定可靠，并能够方便维护和检修。
开关柜的零部件和配件应具备互换性，以方便更换和维修。
10.高压开关柜应符合国家和行业标准的要求。
开关柜的设计、制造和检验应按照相关标准进行，确保产品的质量和安全性。
以上是对10kV高压开关柜技术要求的详细介绍，包括外观、绝缘材料、电气性能、绝缘和接地保护、操作机构和防误操作装置、绝缘距离和电弧距离、环境适应性和防护等级、远动控制和监测功能、可靠性和可维护性以及符合标准要求等方面的要求。
10kV高压开关柜招标文件（技术规X书）工程编号：批准：审定：校核：编写：目次1总则2 技术要求3 技术服务4质量保证和试验5设备规X数量和供货X围6备品备件及专用工具7 包装、运输和储存8 附表附表1 买方应填写产品主要技术参数表附表2 差异表附表3 设备需求表附表4 随机备品备件（包括进口件）清单附表5 专用工具与仪器仪表清单1 总则：1.1本规X书适用于10kV高压开关柜招标，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本规X书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规X的条文。
卖方应提供符合本规X书和有关最新国家标准、电力行业标准的优质产品。
1.3本规X书所使用的标准如与卖方所执行标准不一致时，应按水平较高标准执行。
1.4如果买卖方没有以书面形式对规X书的条文提出异议，则认为卖方提供的产品完全符合本规X要求。
如有任何异议，都应在报价书中以“对规X书的意见和同规X书的差异”为标题的章节中加以详细描述。
1.5本规X书经买卖双方确认后作为合同的技术附件，与合同正文具有同等法律效力。
随合同一起生效。
本规X书未尽事宜，双方协商确定。
2、技术要求：2．l设备制造应满足下列规X和标准：a．GBI 56-93《标准电压》b．GB311.1-83《高压输变电设备的绝缘配合》C．GB311.6-83《高电压试验技术》d．GB763-96--《交流高压电器在长期工作时的发热》e．GB14O8-89--《固体绝缘材料工频电气强度的试验方法》f．GB27O6-89--《交流高压电器内热稳定试验方法》g．GB2900.1-82--《电工名词术语，基本名词术语》h．GB33O9-89--《高压开关设备常温下的机械试验》i．GB38O4-9O--《3～63kV交流高压负荷开关》j．GB7354-87--《局部放电测量》k．GB11O22-89--《高压开关设备通用技术条件》1．GB148O8-93--《交流高压接触器》m．IEC42O-199O--《高压交流负荷开关--熔断器的组合电器》n．SD/T318-89--《高压开关柜闭锁装置技术条件》0．SD/T4O2-91--应流高压断路器订货技术条件》p．DL/T486-92--《交流高压隔离开关订货技术条件》q．DL/T539-93--《户内交流高压开关拒和元部件凝露及污秽试验技术条件》r．DL/T539-96--《高压开关设备的共用订货技术条件》s. DL/T4O4-1997--《户内交流高压开关柜订货技术条件》标书中所有设备及其备品备件,除本标书中规定的技术参数和要求外,其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）,这是对设备的最低要求。
10KV开关柜技术要求1.额定电压和电流：10KV开关柜的额定电压一般为10kV，额定电流取决于所需使用的设备负荷。
不同负荷条件下，10KV开关柜需要具备不同等级的短时、热稳定和动稳定电流。
2.绝缘性能：10KV开关柜应具有良好的绝缘性能，以保证设备及工作人员的安全。
绝缘性能包括额定绝缘水平、耐电压试验、耐久性能等指标。
3.过电压保护：10KV开关柜需要具备过电压保护功能，来防止系统中的电流和电压超过额定值。
过电压保护装置可以采用避雷器、放电管等设备。
4.防护等级：10KV开关柜在户外使用时，需要能够防止雨水和灰尘等外界环境物质进入设备内部。
因此，开关柜需要具备合适的防护等级，如IP65或更高。
5.防雷击能力：10KV开关柜需要具备足够的防雷击能力，以保护设备在雷击时的安全运行。
这可以通过合适的等级避雷器、避雷接地装置等来实现。
6.操作便捷性：10KV开关柜需要具备简单、方便的操作界面和控制装置，以便工作人员能够快速调整和操作设备。
7.系统可靠性：10KV开关柜需要具备高可靠性，以保证设备在长时间运行中的稳定性和故障排除的能力。
可靠性包括可靠的绝缘、高质量的材料和加密的连接等。
8.动态稳定性：10KV开关柜在运行中需要具备良好的动态稳定性，以应对短路时产生的大电流。
开关柜应能承受短时的过载和短路电流，而不导致设备损坏。
9.维护性能：10KV开关柜应具有良好的维护性能，容易进行检查、维修和更换设备。
开关柜的部件应能够灵活拆卸和安装。
10.环境保护：10KV开关柜应具备环保性能，符合相关的法规和标准，如无毒无害的材料选用和低噪音设计。
总之，10KV开关柜的技术要求涵盖了多个方面，包括额定电压和电流、绝缘性能、过电压保护、防护等级、防雷击能力、操作便捷性、系统可靠性、动态稳定性、维护性能和环境保护等。
这些要求都是为了保证开关柜的安全、可靠和稳定运行。
10kV高压开关柜招标技术要求总则1．本规范适用于西安交大兴庆校区供电系统改造工程的10kV高压开关柜。
它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
2．本规范书提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准及规范的条文。
供方应保证提供符合本规范书和相关的国际、国内工业标准的优质产品。
3．如供方没有对本规范书提出书面异议，需方则可认为供方提供的产品完全满足本规范书的要求。
4．如需方有除本规范书以外的其他要求，应以书面形式提出，经供需双方讨论、确认后，载于本规范书。
5．本规范书所引用的标准若与供方所执行的标准发生矛盾时，按较高的标准执行。
6．本规范书经供、需双方共同确认和签字后作为订货合同的技术附件，与订货合同正文具有同等法律效力。
7．供方对10kV高压开关柜设备负有全责，即包括分包（或采购）的产品。
分包（或采购）的产品制造商应事先征得需方的认可。
8．在合同签定后，需方有权因规范、标准、规程发生变化而提出一些补充要求。
1．使用环境条件1.1 户内型1.2 海拔高度：930m1.3 相对湿度：月平均80%1.4 环境温度：+36.9℃, -24.9℃（允许-30℃储运）1.5 地震条件：抗震烈度VI度2．设备设计、制造、验收所采用的标准卖方所提供的产品必须满足我国的高压开关制造、安装等国家标准和部颁行业标准：《高压开关柜技术条件》(JB618)《户内交流高压开关柜订货技术条件》(DL404)《交流高压断路器订货技术条件》(DL402)《3~35kV交流金属封闭式开关设备》(GB3906)《高压开关设备通用技术条件》(GB/T11022)《交流高压断路器》(GB1984)《户内发电机断路器订货技术条件》(DL427)《交流高压隔离开关和接地开关》(GB1985)《电压互感器》(GB1207)《电流互感器》(GB1208)《开关柜闭锁装置技术条件》(SD318)《交流高压电器在长期工作时的发热》(GB/T763)《高压输变电设备的绝缘配合使用导则》(GB 311.7)《电工电子产品基本环境试验规程》(GB/T2421~2424)《交流高压电器动、热稳定试验方法》(GB/T2706)《电气装置安装工程电气设备交接试验标准》(GB50150)《电气装置安装工程高压电器施工及验收规范》(GBJ147)《电气装置安装工程施工及验收规范》(GBJ232)《交流无间隙金属氧化物避雷器》(GB11032)《高压支柱瓷绝缘子技术条件》(GB8287.1)《高压支柱瓷绝缘子尺寸与特性》(GB/T8287.2)《继电保护和安全自动装置技术规程》(GB14285)《电力装置的电测量仪表装置设计规程》(SJD9)《额定电压1kV以上至72.5 kV以下交流金属封闭开关设备和控制设备》（IEC298）《高压开关和控制设备共用条款》（IEC694）以上标准,如有相同部分,取要求高者.1.5技术参数1）开关柜技术参数型式：金属铠装中置式额定电压（最高工作电压）12kV额定频率50Hz母线系统三相三线铜母线主母线额定电流630A防护等级：IP41柜体颜色：RAL7035 电气灰色外形尺寸具体按设计图绝缘水平：冲击耐压峰值75kV或更高工频耐压有效值42kV(1分钟)裸露带电部分空气净距相间不小于125mm相对地不小于125mm负荷绝缘部位空气净距不小于80mm热稳定电流：馈电柜(汇流柜) 25kA 3S动稳定电流：馈电柜(汇流柜) 63kA防潮加热器AC220V 150W3．产品型号：KYN28A-12 金属铠装中置式开关柜3.1真空断路器:见设计图纸3.2真空断路器为弹簧操作机构，电压DC220V。
3.3供货范围本工程供货范围包括成套开关柜，按设计图纸要求装设微机综合保护装置、CT、PT、操作过电压吸收器、带电显示装置、加热器、数显仪表等。
3.4 变配电室成套开关柜供货范围表（柜内设备详见一、二次接线图）4．高压开关柜技术数据4．1 高压开关柜外型尺寸：详见订货图4．2额定工作电压： 10kV4．3 最高工作电压： 12kV4．3额定工作频率： 50HZ4．4母线：TMY-80x104．5 动稳定电流：63kA4．6 热稳定电流：25kA 4S5．真空断路器技术要求5．1 选配弹簧机构固封式真空断路器，操作电压DC220V5．2 额定工作电压： 10kV5．3 最高工作电压： 12kV5．4 额定工作频率： 50HZ5．5 额定电流： 1250A5．6 额定短路开断电流：25kA5．7 动稳定电流：63kA5．8 热稳定电流：25kA 4S开断小电感电流：4A5．10 备用辅助接点：不少于5常开，5常闭5．11 真空断路器选用的真空管的耐压、真空度等试验技术数据要齐全并有合格证及试验报告，附带专用工具齐全。
6．柜体技术要求6．1 开关柜电压等级12kV6．2 外形尺寸详见订货图纸。
6．3 开关柜一次线、二次线方案严格按照需方订货图纸实施。
6．4 柜体内分为4室：主母线室、断路器室、继电器室及电缆室、各室之间全封闭。
6．5 全封闭要求：各室之间采用隔板密封，静触头应装有防护触头盒，并固定在隔板上，盒孔处设SMC材料板帘，作为电气隔室，柜间采用SMC材料隔板及DMC绝缘套管密封主母线。
6．6 柜内绝缘子均采用大爬距瓷瓶，绝缘子爬距≥2.2cm/kV6．7 电流互感器采用加强型，外绝缘子爬距≥2.2cm/kV 并通过全工况试验。
电流变比按图纸要求配套。
6．8 开关柜具有五防功能，符合设计要求。
6．9 开关柜各室分别设有单独的压力释放通道，位置应适当，不能危及人身安全，顶盖上部有泄压装置能在事故情况下自动打开。
6．10 柜体及小车颜色：RAL-7035。
6．11 柜内带电部分对金属板及相间净距≥125mm。
6．12 防护等级：IP4X。
6．13 开关柜内断路器、接触器进出有精确的导向导轨装置，推拉灵活省力。
达到同型号手车任意互换。
柜前门上模拟图清晰、美观应有厂家铭牌、柜号及标志框。
6．14 柜内照明及其它电源线均用≥2.5mm2的铜导线。
6．15 开关柜壳体采用2.0mm进口覆铝锌钢板。
6．16 开关柜断路器辅助接点应与主触头同步，闭合应可靠牢固，断开应有足够的距离。
6．17 开关柜内应设照明，照明灯的开关在柜门外，照明电压为交流220V。
6．18 电气操作的断路器均应有就地跳、合闸的操作设施，当断路器在就地试验和断开位置时断路器的远方操作回路被闭锁。
6．19 断路器的操作机构在任何状态下都可以机械跳闸。
6．20 所有操作机构和辅助开关的接线除有特殊要求外，均采用相同的接线，以保证开关柜小车的互换性。
6．21 本工程要求母线能承受连接在母线上最大等级的断路器关合电流所产生的电动力，所有母线应满足以下要求：所有用螺栓固定的母线导体接头均采用镀锡压花。
在长期使用期间，从标准环境温度到额定满负荷温度，固定螺栓的初始压力值不应降低。
每个连接点不应少于两个螺栓。
全部母线用热缩绝缘套管覆盖，即绝缘母线。
母线应标明相别的颜色，A、B、C相分别黄、绿、红色，母线相间，相对地空气净距不小于125mm。
控制、合闸小母线为∮8mm黄铜棒。
接地母线应能承受断路器的瞬时及短时额定电流而不超过额定温升。
接地母线和开关柜构架及接地端子用螺栓连接或焊接固定，接地母线最少用两根接地线与接地网相连。
6．22 电流互感器二次线圈按设计要求在端子排进行连接，除有特殊要求外，二次侧接地均在本柜的端子排接地，接地导线分别接到开关柜的接地母线上，电流互感器端子用试验型端子。
电流互感器的布置便于维护、调试和检修。
6．23 控制回路接线：控制信号和保护回路的连接线用铜线，最小截面积不小于1.5平方毫米，电流互感器二次侧引到端子的连线用铜线，最小截面积不小于2.5平方毫米。
所有的导线均应牢固地加紧，设备端子均有标识牌，对外引接电缆的端子均通过端子排，静态装置和强电二次回路的导线应尽量分开在不同的导线槽内引接，每排留有25%的备用端子。
每个端子只接一根导线，内部连接线可以接两根导线。
导线均选用交联聚乙烯绝缘，电压不小于500V的铜绞线。
6．24电缆室：电缆室应位于柜体后下部，电缆室电缆接入高度≥700mm。
电缆室内设有电缆连接导体可以同时并接1-3根电缆，在电缆室内底部应配制开缝可卸的不锈钢板，以确保现场施工方便。
6．25 供方应提供设备下列质量证明书：产品合格证；制造检验记录；材料合格证；电气试验报告。
6．26 试验要求：结构检查及外观检查：产品其全部零件应符合正式产品图纸和技术要求，零部件装配正确、完整、无生锈、无腐蚀和涂漆层剥落现象，带电体相间及对地距离应符合制造标准规定值。
机械试验及操作特性试验按GB1984的有关规定进行，并满足要求。
绝缘试验按GB311有关规定进行。
断路器主回路电阻试验按GB762进行，并符合产品技术条件规定。
其余各项试验均按GB3906和GB1984有关规定进行，并应符合要求。
6．27技术文件及技术图纸：供方应提供10kv开关柜设备使用说明书；10kv开关柜内配套设备的主要技术参数及厂家；各开关柜的内部安装接线图；开关柜基础平面及剖面图；断路器所配操作机构二次接线图。
厂家签订合同后七天内提供高压开关柜二次原理图及接线端子图。
6．28现场服务：在安装和调试过程中，厂家应派人到现场指导安装和配合施工。
7．继电保护技术要求7．1 控制电压：直流220V。
7．2 继电保护装置采用微机型综合保护装置。
工频耐压2000V 1分钟（全套装置保护）。
7．3 继电器室内端子排、电流试验端子采用阻燃材料，螺丝压接型，电流试验端子采用联片式，留有十个备用端子。
7．4 二次线采用≥1.5mm2的铜导线。
二次回路标号清楚、明确、不退色。
7．5 小车开关辅助接点不管使用与否均通过二次插头引接至端子排，并采用典型接线，以保证小车开关的互换性。
7．6 小母线：11根。
0.4KV 低压开关柜技术要求1 主要技术参数及指标；见设计图纸2.2.12.2.1.1 本技术文件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本文件和现在最新的国家标准的优质产品。
2.2.1.2 本技术文件所使用的标准及规定的条款如遇与投标方所执行的标准不一致时，按较高标准执行。
2.2.1.3 本技术文件与施工图纸配合使用，不一致处按较高要求执行，与合同具有同等效力。
2.2.2 应遵循的标准安装单位所提供的货物除应满足技术要求以外，还应符合下列相关标准的规定。
进口元器件允许适用原国产标准，但必须等同或优于中华人民共和国国家标准，如这些标准内容有冲突，按高的标准执行。
