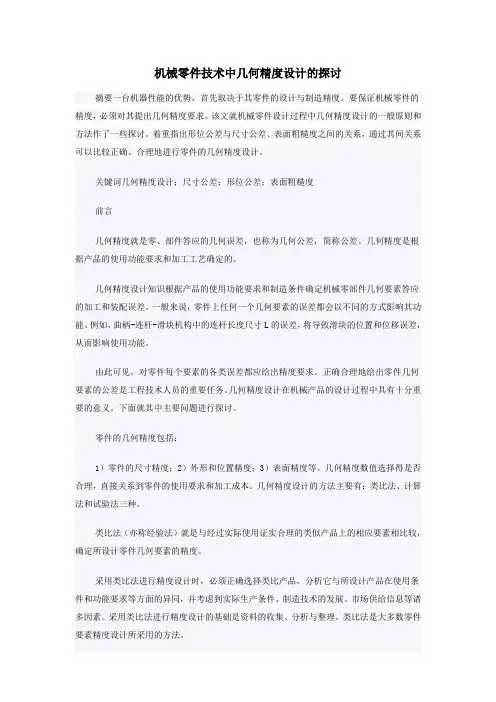

机械零件技术中几何精度设计的探讨摘要一台机器性能的优势，首先取决于其零件的设计与制造精度。

要保证机械零件的精度，必须对其提出几何精度要求。

该文就机械零件设计过程中几何精度设计的一般原则和方法作了一些探讨。

着重指出形位公差与尺寸公差、表面粗糙度之间的关系，通过其间关系可以比较正确、合理地进行零件的几何精度设计。

关键词几何精度设计；尺寸公差；形位公差；表面粗糙度前言几何精度就是零、部件答应的几何误差，也称为几何公差，简称公差。

几何精度是根据产品的使用功能要求和加工工艺确定的。

几何精度设计知识根据产品的使用功能要求和制造条件确定机械零部件几何要素答应的加工和装配误差。

一般来说，零件上任何一个几何要素的误差都会以不同的方式影响其功能。

例如，曲柄-连杆-滑块机构中的连杆长度尺寸L的误差，将导致滑块的位置和位移误差，从而影响使用功能。

由此可见，对零件每个要素的各类误差都应给出精度要求。

正确合理地给出零件几何要素的公差是工程技术人员的重要任务。

几何精度设计在机械产品的设计过程中具有十分重要的意义。

下面就其中主要问题进行探讨。

零件的几何精度包括：1）零件的尺寸精度；2）外形和位置精度；3）表面精度等。

几何精度数值选择得是否合理，直接关系到零件的使用要求和加工成本。

几何精度设计的方法主要有：类比法、计算法和试验法三种。

类比法（亦称经验法）就是与经过实际使用证实合理的类似产品上的相应要素相比较，确定所设计零件几何要素的精度。

采用类比法进行精度设计时，必须正确选择类比产品，分析它与所设计产品在使用条件和功能要求等方面的异同，并考虑到实际生产条件、制造技术的发展、市场供给信息等诸多因素。

采用类比法进行精度设计的基础是资料的收集、分析与整理。

类比法是大多数零件要素精度设计所采用的方法。

计算法就是根据由某种理论建立起来的功能要求与几何要素精度之间的定量关系，计算确定零件要素的精度。

例如，根据液体润滑理论计算确定滑动轴承的最小间隙、根据弹性变形理论计算确定圆柱结合的过盈、根据机构精度理论和概率设计方法计算确定传动系统中各传动件的精度等等。

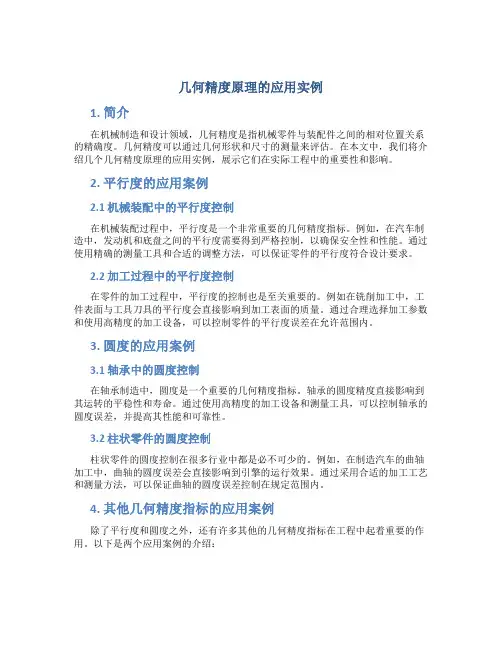

几何精度原理的应用实例1. 简介在机械制造和设计领域，几何精度是指机械零件与装配件之间的相对位置关系的精确度。

几何精度可以通过几何形状和尺寸的测量来评估。

在本文中，我们将介绍几个几何精度原理的应用实例，展示它们在实际工程中的重要性和影响。

2. 平行度的应用案例2.1 机械装配中的平行度控制在机械装配过程中，平行度是一个非常重要的几何精度指标。

例如，在汽车制造中，发动机和底盘之间的平行度需要得到严格控制，以确保安全性和性能。

通过使用精确的测量工具和合适的调整方法，可以保证零件的平行度符合设计要求。

2.2 加工过程中的平行度控制在零件的加工过程中，平行度的控制也是至关重要的。

例如在铣削加工中，工件表面与工具刀具的平行度会直接影响到加工表面的质量。

通过合理选择加工参数和使用高精度的加工设备，可以控制零件的平行度误差在允许范围内。

3. 圆度的应用案例3.1 轴承中的圆度控制在轴承制造中，圆度是一个重要的几何精度指标。

轴承的圆度精度直接影响到其运转的平稳性和寿命。

通过使用高精度的加工设备和测量工具，可以控制轴承的圆度误差，并提高其性能和可靠性。

3.2 柱状零件的圆度控制柱状零件的圆度控制在很多行业中都是必不可少的。

例如，在制造汽车的曲轴加工中，曲轴的圆度误差会直接影响到引擎的运行效果。

通过采用合适的加工工艺和测量方法，可以保证曲轴的圆度误差控制在规定范围内。

4. 其他几何精度指标的应用案例除了平行度和圆度之外，还有许多其他的几何精度指标在工程中起着重要的作用。

以下是两个应用案例的介绍：4.1 立体度的应用立体度是指零件表面与某一基准面之间的垂直度。

在高精度装配工程中，立体度的控制非常重要。

例如，在航空航天领域，航天器的航行控制装置需要具有高精度的立体度，以确保航天器的稳定性和精确的测量。

4.2 同轴度的应用同轴度是指两个或多个轴线之间的相对位置精度。

在机械制造中，同轴度的控制是非常关键的。

例如，在机床的主轴装配中，主轴与机床床身之间的同轴度必须得到精确的控制，以确保机床的加工精度和性能。

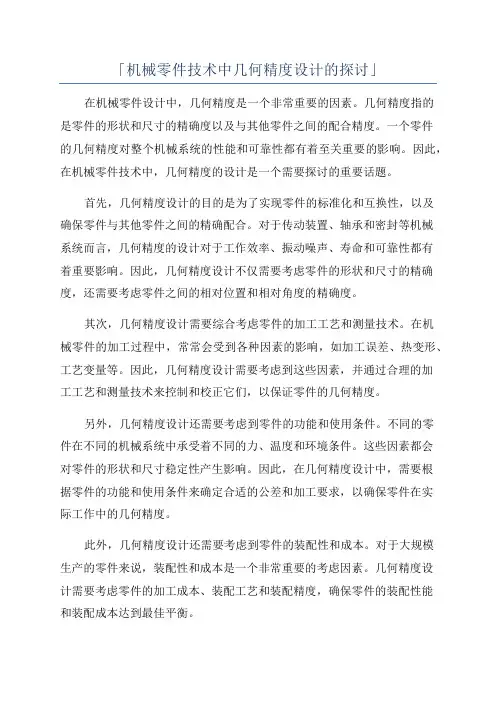

「机械零件技术中几何精度设计的探讨」在机械零件设计中，几何精度是一个非常重要的因素。

几何精度指的是零件的形状和尺寸的精确度以及与其他零件之间的配合精度。

一个零件的几何精度对整个机械系统的性能和可靠性都有着至关重要的影响。

因此，在机械零件技术中，几何精度的设计是一个需要探讨的重要话题。

首先，几何精度设计的目的是为了实现零件的标准化和互换性，以及确保零件与其他零件之间的精确配合。

对于传动装置、轴承和密封等机械系统而言，几何精度的设计对于工作效率、振动噪声、寿命和可靠性都有着重要影响。

因此，几何精度设计不仅需要考虑零件的形状和尺寸的精确度，还需要考虑零件之间的相对位置和相对角度的精确度。

其次，几何精度设计需要综合考虑零件的加工工艺和测量技术。

在机械零件的加工过程中，常常会受到各种因素的影响，如加工误差、热变形、工艺变量等。

因此，几何精度设计需要考虑到这些因素，并通过合理的加工工艺和测量技术来控制和校正它们，以保证零件的几何精度。

另外，几何精度设计还需要考虑到零件的功能和使用条件。

不同的零件在不同的机械系统中承受着不同的力、温度和环境条件。

这些因素都会对零件的形状和尺寸稳定性产生影响。

因此，在几何精度设计中，需要根据零件的功能和使用条件来确定合适的公差和加工要求，以确保零件在实际工作中的几何精度。

此外，几何精度设计还需要考虑到零件的装配性和成本。

对于大规模生产的零件来说，装配性和成本是一个非常重要的考虑因素。

几何精度设计需要考虑零件的加工成本、装配工艺和装配精度，确保零件的装配性能和装配成本达到最佳平衡。

综上所述，几何精度设计是机械零件技术中一个重要的探讨话题。

几何精度设计的目的是为了实现零件的标准化和互换性，以及确保零件与其他零件之间的精确配合。

几何精度设计需要综合考虑零件的加工工艺、测量技术、功能和使用条件、装配性和成本等因素。

通过合理的几何精度设计，可以提高机械零件系统的性能和可靠性，降低生产成本，从而促进整个机械行业的发展。

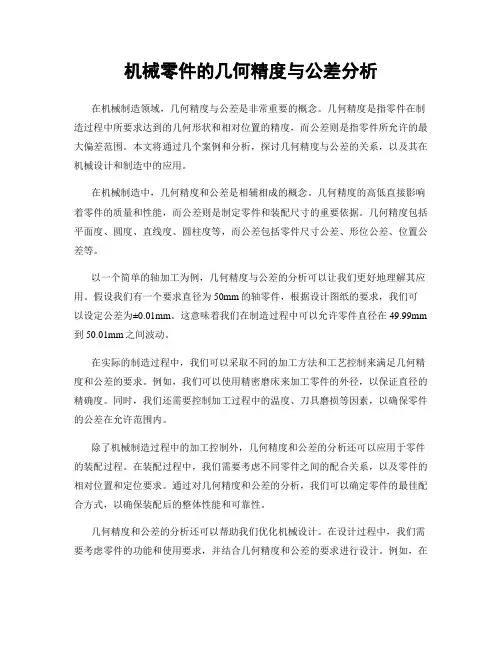

机械零件的几何精度与公差分析在机械制造领域，几何精度与公差是非常重要的概念。

几何精度是指零件在制造过程中所要求达到的几何形状和相对位置的精度，而公差则是指零件所允许的最大偏差范围。

本文将通过几个案例和分析，探讨几何精度与公差的关系，以及其在机械设计和制造中的应用。

在机械制造中，几何精度和公差是相辅相成的概念。

几何精度的高低直接影响着零件的质量和性能，而公差则是制定零件和装配尺寸的重要依据。

几何精度包括平面度、圆度、直线度、圆柱度等，而公差包括零件尺寸公差、形位公差、位置公差等。

以一个简单的轴加工为例，几何精度与公差的分析可以让我们更好地理解其应用。

假设我们有一个要求直径为50mm的轴零件，根据设计图纸的要求，我们可以设定公差为±0.01mm。

这意味着我们在制造过程中可以允许零件直径在49.99mm 到50.01mm之间波动。

在实际的制造过程中，我们可以采取不同的加工方法和工艺控制来满足几何精度和公差的要求。

例如，我们可以使用精密磨床来加工零件的外径，以保证直径的精确度。

同时，我们还需要控制加工过程中的温度、刀具磨损等因素，以确保零件的公差在允许范围内。

除了机械制造过程中的加工控制外，几何精度和公差的分析还可以应用于零件的装配过程。

在装配过程中，我们需要考虑不同零件之间的配合关系，以及零件的相对位置和定位要求。

通过对几何精度和公差的分析，我们可以确定零件的最佳配合方式，以确保装配后的整体性能和可靠性。

几何精度和公差的分析还可以帮助我们优化机械设计。

在设计过程中，我们需要考虑零件的功能和使用要求，并结合几何精度和公差的要求进行设计。

例如，在设计一台精密仪器时，我们可能需要采用更严格的几何精度和公差要求，以确保仪器的测量精度和稳定性。

此外，几何精度和公差的分析也可以用于机械故障的排查和分析。

当机械设备出现故障时，我们可以通过对几何精度和公差的分析来确定可能的故障原因，并采取相应的维修和保养措施。
