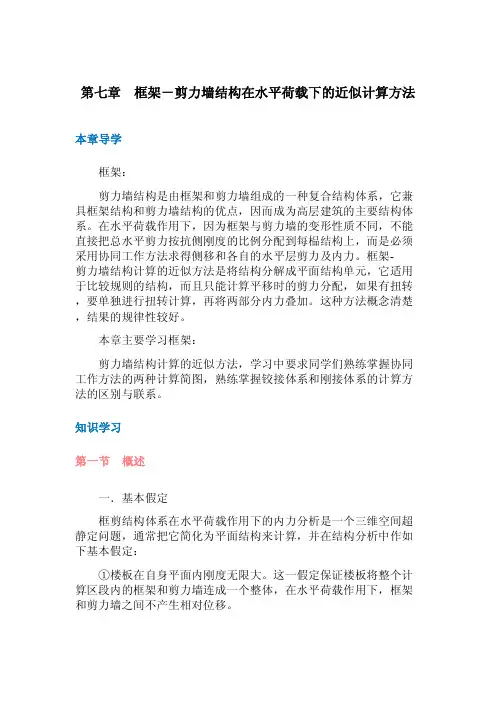

第七章 框架－剪力墙结构在水平荷载下的近似计算方法 本章导学框架：剪力墙结构是由框架和剪力墙组成的一种复合结构体系，它兼 具框架结构和剪力墙结构的优点，因而成为高层建筑的主要结构体 系。
在水平荷载作用下，因为框架与剪力墙的变形性质不同，不能 直接把总水平剪力按抗侧刚度的比例分配到每榀结构上，而是必须 采用协同工作方法求得侧移和各自的水平层剪力及内力。
框架剪力墙结构计算的近似方法是将结构分解成平面结构单元，它适用 于比较规则的结构，而且只能计算平移时的剪力分配，如果有扭转 ，要单独进行扭转计算，再将两部分内力叠加。
这种方法概念清楚 ，结果的规律性较好。
本章主要学习框架：剪力墙结构计算的近似方法，学习中要求同学们熟练掌握协同 工作方法的两种计算简图，熟练掌握铰接体系和刚接体系的计算方 法的区别与联系。
知识学习第一节 概述一．基本假定框剪结构体系在水平荷载作用下的内力分析是一个三维空间超 静定问题，通常把它简化为平面结构来计算，并在结构分析中作如 下基本假定：①楼板在自身平面内刚度无限大。
这一假定保证楼板将整个计 算区段内的框架和剪力墙连成一个整体，在水平荷载作用下，框架 和剪力墙之间不产生相对位移。
②当结构体型规则、剪力墙布置比较对称均匀时，结构在水平 荷载作用下不计扭转的影响；否则应考虑扭转的影响。
③不考虑剪力墙和框架柱的轴向变形及基础转动的影响。
④结构为线弹性结构。
二．计算简图用连续化解法求总剪力墙与总框架之间的相互作用力，都要解 决如何合并总剪力墙、总框架，以及确定总剪力墙和总框架之间的 连接和相互作用关系，以便于确定计算简图。
框剪结构用连续化方 法求解时，根据连杆刚度情况可以确定两种计算简图：铰接体系和 刚接体系。
1.铰接体系在基本假定的前提下，计算区段内结构在水平荷载作用下，处 于同一楼面标高处各片剪力墙及框架的水平位移相同。
此时可把平 行于水平荷载作用方向的所有剪力墙综合在一起成总剪力墙（一般 简化为整体墙），把平行于水平荷载作用方向的所有框架综合在一 起成总框架。
