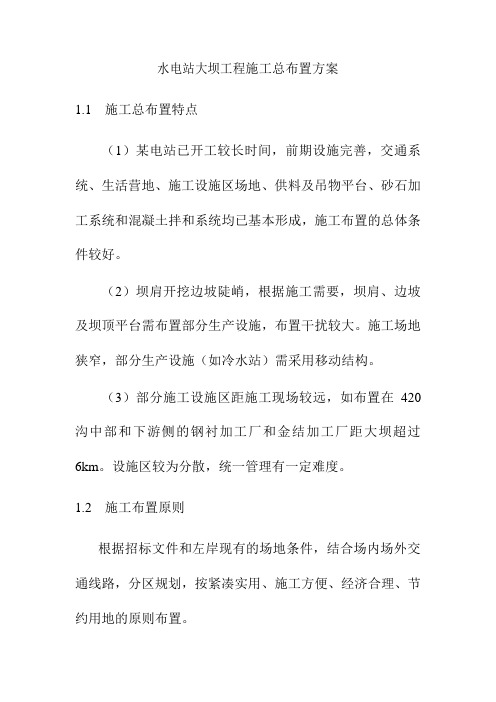

水电站大坝工程施工总布置方案1.1 施工总布置特点（1）某电站已开工较长时间，前期设施完善，交通系统、生活营地、施工设施区场地、供料及吊物平台、砂石加工系统和混凝土拌和系统均已基本形成，施工布置的总体条件较好。
（2）坝肩开挖边坡陡峭，根据施工需要，坝肩、边坡及坝顶平台需布置部分生产设施，布置干扰较大。
施工场地狭窄，部分生产设施（如冷水站）需采用移动结构。
（3）部分施工设施区距施工现场较远，如布置在420沟中部和下游侧的钢衬加工厂和金结加工厂距大坝超过6km。
设施区较为分散，统一管理有一定难度。
1.2 施工布置原则根据招标文件和左岸现有的场地条件，结合场内场外交通线路，分区规划，按紧凑实用、施工方便、经济合理、节约用地的原则布置。
（1）充分利用业主提供的场地及设施，结合自有条件和施工要求，本着利于生产，方便生活，易于管理的原则进行布置。
（2）施工布置做到能充分发挥施工工厂设备的生产能力，满足施工总进度和施工高峰强度的要求。
（3）在满足施工强度的前提下，尽可能缩小各生产辅助设施规模，减少建筑面积和占地面积。
（4）主要施工企业力求集中布置，设置排水系统，满足场内排水要求。
（5）各施工场地及营地均按要求配置足够可靠的环保设施及消防设施，避免施工对公众利益的损害，并考虑为其它承包人提供方便。
1.3 施工场地规划根据招标文件，业主提供六个施工设施区，即左岸上游左-Ⅳ渣场公路附近、左岸上游回头弯、左-0号弃渣场顶部，左岸上游存渣场、420沟中部和420沟下游侧（靠近油库方向）。
该六块场地特性见表4-1，主要生产设施均集中布置在这六块场地内。
表4-1 发包人提供的施工设施区特性表另根据大坝施工需要，在左岸中线公路与坝肩下游结合处布置制浆站和供风站。
在左岸坝肩边坡布置前方值班室、浆液中转站及可移动的组装模块式冷水站等。
（1）左岸上游左-Ⅳ渣场公路附近施工设施工区位于左岸上游1470m高程，占地面积约7500m2。

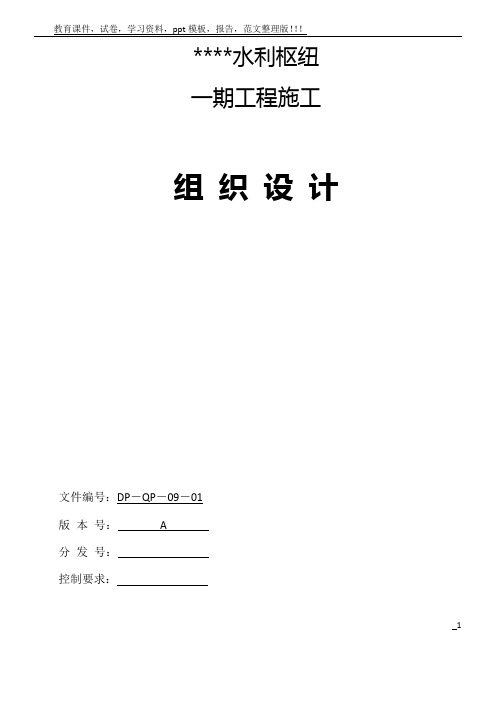

****水利枢纽一期工程施工组织设计文件编号：DP－QP－09－01版本号： A分发号：控制要求：1**水电工程局大埔水电站工程经理部二○○○年十月批准：时间：审核：时间：校核：时间：时间：二○○○年十月2目录1工程概况、编制说明、施工准备2施工总平面布置3主体工程施工技术措施3.1厂坝土石方工程施工技术措施3.2厂坝砼浇筑工程施工技术措施3.3灌浆工程施工技术措施3.4金属结构制安及机组安装工程施工技术措施3.5导截流工程施工技术措施3.6其它工程施工技术措施4施工机械进场计划5工程质量、安全生产保证措施6工期保证措施7高温、冬季、雨季施工措施8文明施工、减少扰民、降低环境污染措施9工程保修措施10 进度计划11 劳动力计划表31编制说明、工程概况、施工准备1.1编制说明（1）本文是根据****水利枢纽主体工程土建施工合同文件（合同编号：GX—DPHPS—0001）和目前工程面貌及国家颁布的水电站工程施工技术规范、工程局ISO质量体系文件的有关规定来编制的。
（2）投资资金必须足额按时到位。
（3）电站各种装置性设备、金属结构、电器、架电线路、预埋件等施工必须不影响土建工程施工进度。
（4）本施工组织设计是以2001年元月主体工程开工，2002年11月进行截流，2002年12月第一台机组发电为目标进行编制。
（5）各种施工图纸必须按时到位。
（6）工程投资计划：因目前施工图纸部份未到位，在施工预算未准确落实的条件下，根据现有资料和实际情况进行工程量及工程投资预（估）算编排。
1.2工程概况1.2.1 说明****水利枢纽主体工程于是1993年9月正式开工，至1998年5月已完成工程的主要面貌及工程量有：右岸1#、2#接头砼重力坝已到▽99~101m高程，3#~6#闸墩已到▽97.5 m高程，厂房主机间底板已浇筑1 m厚的砼，安装间底板已覆盖0.3m厚的砼，1#、2#导墙有的已达到设计高程，船闸上游导墙及靠船墩已完成。
(此文档为word格式，下载后您可任意编辑修改！)某水电站施工组织设计第一章工程概况1.1 工程概况1.1.1概况（1）枢纽布置某水电站坝址位于修河某峡谷出口下游约500m，坝址距修水县城14.5km。
枢纽建筑物主要由混凝土坝、土坝、引水发电系统等组成，本标为引水发电系统。
引水发电系统布置于右岸，由引水明渠、发电厂房和尾水渠组成。
引水渠前清库段长718.39m，引水渠长218.95m，渠底宽度35m;厂房布置在冲沟出口，其长度为65.4m、宽度为14m、高度为39.41m，厂房内安装2台单机容量为20MW的贯流式发电机组尾水渠长度590.06m，渠底宽15~56m。
1.1.2 自然条件(1)水文气象修河流域位于亚热带季风气候区，暧湿多雨，气候温和，多年平均气温16.50C，多年平均降雨量1618mm（修水县气象站资料），约一半降雨量集中在4 ~6月。
坝址以上集雨面积为5343km2，多年平均流量为151m3s，洪水多由暴雨形成。
3月份开始涨水，4~7月份为汛期，4个月的水量占全年总水量的65.7%，全年最大洪水多出现在6月份，5月份和7月份次之，洪峰历时一般3~5d。
8月~次年2月份为枯水期，尢以10月~次年1月为最枯时段，。
4个月的水量占全年水量的10.2%。
(2)工程地质线路全长约1625m，由引水明渠，厂房和尾水明渠组成。
引水线路在清库段后，由北280西转向北，经Ⅱ级阶地开挖明渠进入发电厂房，再于Ⅰ、Ⅱ级阶地形成尾水明渠，渠向由北折转为北600东入修河。
1)引水明渠。
位于渡槽以北Ⅱ级阶地，地面高程一般92.00～96.00m，地形平坦。
明渠冲积物厚一般为5～10m，上部主要为粘土、粉质粘土，含少量砾粒、卵粒；下部为砂卵砾石加粘土，厚1.8～3.9m，局部仅0.5m。
明渠右侧丘岗地带为残坡积物覆盖，厚一般为2～4m。
下伏基岩为泥质粉砂岩或粉砂质泥岩，基岩面高程83.00～86.00m，强风化下限深度一般为10～15m。

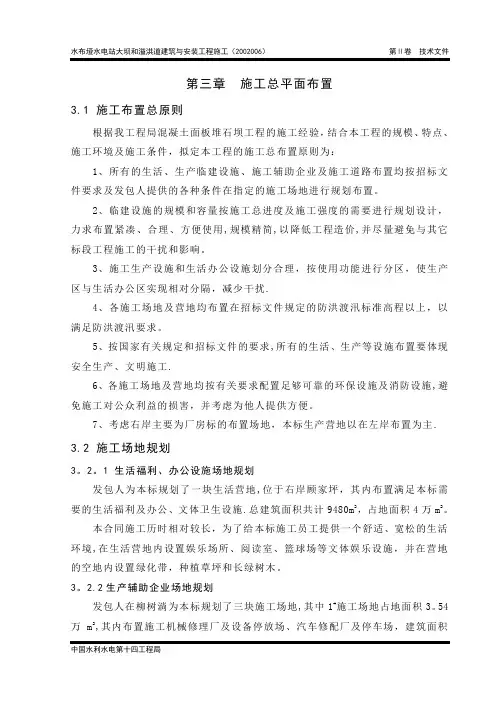

第三章施工总平面布置3.1 施工布置总原则根据我工程局混凝土面板堆石坝工程的施工经验，结合本工程的规模、特点、施工环境及施工条件，拟定本工程的施工总布置原则为：1、所有的生活、生产临建设施、施工辅助企业及施工道路布置均按招标文件要求及发包人提供的各种条件在指定的施工场地进行规划布置。
2、临建设施的规模和容量按施工总进度及施工强度的需要进行规划设计，力求布置紧凑、合理、方便使用,规模精简,以降低工程造价,并尽量避免与其它标段工程施工的干扰和影响。
3、施工生产设施和生活办公设施划分合理，按使用功能进行分区，使生产区与生活办公区实现相对分隔，减少干扰.4、各施工场地及营地均布置在招标文件规定的防洪渡汛标准高程以上，以满足防洪渡汛要求。
5、按国家有关规定和招标文件的要求,所有的生活、生产等设施布置要体现安全生产、文明施工.6、各施工场地及营地均按有关要求配置足够可靠的环保设施及消防设施,避免施工对公众利益的损害，并考虑为他人提供方便。
7、考虑右岸主要为厂房标的布置场地，本标生产营地以在左岸布置为主.3.2 施工场地规划3。
2。
1 生活福利、办公设施场地规划发包人为本标规划了一块生活营地,位于右岸顾家坪，其内布置满足本标需要的生活福利及办公、文体卫生设施.总建筑面积共计9480m2，占地面积4万m2。
本合同施工历时相对较长，为了给本标施工员工提供一个舒适、宽松的生活环境,在生活营地内设置娱乐场所、阅读室、篮球场等文体娱乐设施，并在营地的空地内设置绿化带，种植草坪和长绿树木。
3。
2.2生产辅助企业场地规划发包人在柳树淌为本标规划了三块施工场地,其中1#施工场地占地面积3。
54万m2,其内布置施工机械修理厂及设备停放场、汽车修配厂及停车场，建筑面积共计3280m2；2#施工场地占地面积1.09万m2，其内布置钢筋加工厂、木材加工厂、金结拼装场,建筑面积共计2120m2；3#施工场地占地面积0。
52万m2,其内布置中心仓库，建筑面积共500m2。

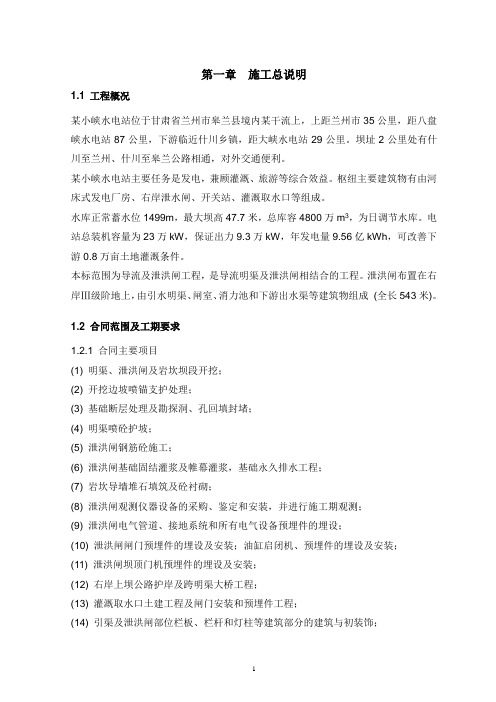

第一章施工总说明1.1 工程概况某小峡水电站位于甘肃省兰州市皋兰县境内某干流上，上距兰州市35公里，距八盘峡水电站87公里，下游临近什川乡镇，距大峡水电站29公里。
坝址2公里处有什川至兰州、什川至皋兰公路相通，对外交通便利。
某小峡水电站主要任务是发电，兼顾灌溉、旅游等综合效益。
枢纽主要建筑物有由河床式发电厂房、右岸泄水闸、开关站、灌溉取水口等组成。
水库正常蓄水位1499m，最大坝高47.7米，总库容4800万m3，为日调节水库。
电站总装机容量为23万kW，保证出力9.3万kW，年发电量9.56亿kWh，可改善下游0.8万亩土地灌溉条件。
本标范围为导流及泄洪闸工程，是导流明渠及泄洪闸相结合的工程。
泄洪闸布置在右岸Ⅲ级阶地上，由引水明渠、闸室、消力池和下游出水渠等建筑物组成(全长543米)。
1.2 合同范围及工期要求1.2.1 合同主要项目(1) 明渠、泄洪闸及岩坎坝段开挖；(2) 开挖边坡喷锚支护处理；(3) 基础断层处理及勘探洞、孔回填封堵；(4) 明渠喷砼护坡；(5) 泄洪闸钢筋砼施工；(6) 泄洪闸基础固结灌浆及帷幕灌浆，基础永久排水工程；(7) 岩坎导墙堆石填筑及砼衬砌；(8) 泄洪闸观测仪器设备的采购、鉴定和安装，并进行施工期观测；(9) 泄洪闸电气管道、接地系统和所有电气设备预埋件的埋设；(10) 泄洪闸闸门预埋件的埋设及安装；油缸启闭机、预埋件的埋设及安装；(11) 泄洪闸坝顶门机预埋件的埋设及安装；(12) 右岸上坝公路护岸及跨明渠大桥工程；(13) 灌溉取水口土建工程及闸门安装和预埋件工程；(14) 引渠及泄洪闸部位栏板、栏杆和灯柱等建筑部分的建筑与初装饰；(15) 一期围堰工程填筑和拆除；(16) 引渠进口截流桥工程的架设和拆除；(17) 其它临时工程：1) 附属企业；2) 临时生产、生活和仓库用房；3) 临时风、水、电和通讯；4) 施工期排水；5) 为完成本工程施工必须的其它临时工程。
水电站施工组织设计方案1. 引言本文档旨在提供一份水电站施工组织设计方案，包括项目背景、施工组织原则、施工组织流程、施工人员管理、安全生产管理等内容。
该方案将帮助项目团队达到高效、安全的施工目标。
2. 项目背景水电站建设是一项复杂的工程，需要科学合理的施工组织设计方案。
项目背景包括项目概况、项目目标、项目范围等。
施工组织设计方案要根据项目背景进行具体制定。
2.1 项目概况本项目是一座大型水电站的建设项目，位于某地区的一条大河流域中。
水电站总装机容量为XXX兆瓦，预计建设周期为XX个月。
本项目包括水电站厂房、发电设备安装、电力输送系统等内容。
2.2 项目目标本项目的目标是在规定时间内完成水电站建设，确保水电站的正常运行。
同时，还要保障施工过程中的安全和环境保护，确保项目的可持续发展。
2.3 项目范围本项目的范围包括水电站厂房建设、河道治理、发电设备安装、电力输送系统建设等。
详细的项目范围需要在后续的施工组织设计中进行明确。
3. 施工组织原则施工组织设计方案应遵循以下原则，以确保整个施工过程的顺利进行。
3.1 科学合理施工组织设计方案应科学合理，符合工程技术标准和要求。
设计方案应充分考虑工程的复杂性和特殊性，保证施工过程中各项措施的可行性。
3.2 统筹协调施工组织设计方案应统筹协调各个施工环节和各个工种之间的关系，确保施工过程的无缝衔接和协同合作。
3.3 安全第一施工组织设计方案应以安全为第一要务，确保施工过程中没有人员伤亡和事故发生。
安全管理措施应全面到位，确保施工现场的安全生产。
3.4 环境保护施工组织设计方案应注重环境保护，采取相应的措施减少对环境的污染，确保施工过程对环境的影响控制在合理范围内。
4. 施工组织流程施工组织流程是指按照一定的顺序和方式安排施工活动的过程。
施工组织流程的合理性直接影响整个施工过程的效率和质量。
4.1 施工过程划分根据项目范围和工程特点，将施工过程划分为不同的阶段和分项工程，确定每个阶段和分项工程的施工内容和要求。
某水电站施工组织设计方案一、工程概述某水电站位于_____河的_____段，是一座以发电为主，兼顾防洪、灌溉等综合利用的水利枢纽工程。
电站总装机容量为_____兆瓦，年平均发电量为_____亿千瓦时。
工程主要包括大坝、引水系统、发电厂房和升压站等建筑物。
大坝为混凝土重力坝，最大坝高_____米，坝顶长度_____米。
引水系统采用有压引水方式，由进水口、压力隧洞和调压井组成。
发电厂房为地面式厂房，内装_____台水轮发电机组。
升压站为户外式，通过输电线路将电能送出。
二、施工条件（一）地形地貌工程所在地地势较为复杂，两岸山体陡峭，河谷狭窄。
坝址处河道较顺直，河床覆盖层较薄。
（二）气象条件该地区属于_____气候，多年平均气温为_____℃，极端最高气温为_____℃，极端最低气温为_____℃。
多年平均降水量为_____毫米，降水主要集中在_____月。
（三）交通条件工程对外交通较为便利，有_____公路通过，场内交通需新建施工道路。
（四）建筑材料工程所需的砂石料可在附近料场开采，水泥、钢材等主要材料可从_____地采购。
三、施工导流（一）导流方式根据工程地形和水文条件，采用分期导流方式。
一期先围左岸，在右岸预留缺口过流；二期围右岸，利用已建成的左岸建筑物导流。
（二）导流标准导流建筑物设计洪水标准为_____年一遇。
（三）导流建筑物一期导流建筑物包括左岸上下游围堰，二期导流建筑物包括右岸上下游围堰。
四、主体工程施工（一）大坝施工1、基础处理采用钻孔灌浆的方法对坝基进行加固处理，确保基础的稳定性。
2、混凝土浇筑采用分层分块浇筑的方式，使用长臂起重机和混凝土输送泵进行混凝土运输和浇筑。
3、温控措施在混凝土浇筑过程中，采取通水冷却、表面保温等温控措施，防止混凝土出现裂缝。
（二）引水系统施工1、进水口施工进水口采用明挖的方式施工，做好边坡支护工作。
2、压力隧洞施工采用钻爆法开挖，及时进行支护，衬砌采用混凝土衬砌台车施工。
第一章工程概况1.1 工程概况1.2 水文气象和工程地质1.3 天然建筑材料1.4弃渣场1.5对外交通1.6本合同工作范围第二章施工组织设计编制2.1 建设情况2.2 施工组织编制原则及编制依据2.3 工程总目标2.4 工程项目施工关键技术实施2.5前期组织2.6 施工总体部署2.7施工组织与管理第三章施工总平面布置3.1 生产、生活用房布置3.2 交通布置3.3 风、水、电布置3.4 通讯系统3.5 施工辅助设施的布置3.6 生产、生活用房及施工用地一览表附：《施工平面布置图》第四章施工导流4.1 施工导流简介4.2 施工导流方案4.3 围堰设计、施工4.4 施工度汛第五章施工进度计划及工期保证措施5.1 进度计划安排原则5.2 施工总进度计划附图：《施工进度横道图》5.3 工期保证措施5.4 缩短工期的主要措施5.5 进度计划承诺第六章主体工程施工方案及关键性技术措施6.1 施工测量6.2 土、石方明挖工程6.3 隧洞开挖工程6.4混凝土工程6.5钻孔和灌浆工程6.6基础防渗墙工程6.7土石方填筑工程6.8砌体工程6.9屋面和地面建筑工程6.10闸门及启闭机制造和安装工程6.11压力钢管制造和安装工程第七章施工组织机构7.1 施工组织管理机构7.2 拟派驻现场管理人员配备7.3 职能部们职责第八章质量目标、质量保证体系及措施8.1 质量方针与目标8.2 质量管理保证措施8.3 质量管理技术措施8.4 技术保证措施8.5 本工程执行规范、规程第九章施工安全保证措施9.1 安全目标网络9.2 安全目标达标措施9.3 现场施工安全措施第十章施工信息化管理10.1 施工信息化管理资源配置10.2 施工信息化管理制度10.3 施工信息化管理的内容及要求10.4 信息传递第十一章文明施工及环境保护措施11.1 文明施工与环境保护目标11.2 文明施工、环境保护组织机构及主要职责11.3 文明施工与环境保护措施第一章工程概况1.1工程概况三岩龙水电站位于四川省甘孜州九龙县境内，三岩龙河系雅砻江中下游左岸一级支流，位于川藏高原南缘、四川省甘孜藏族自治州的东南部。

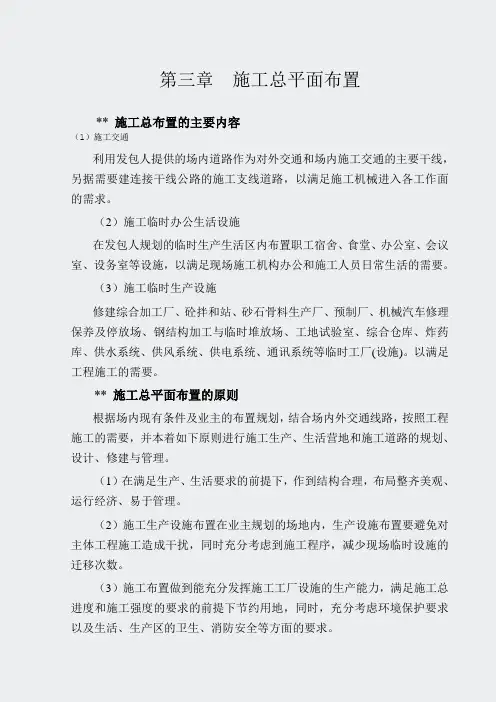

第三章施工总平面布置** 施工总布置的主要内容（1）施工交通利用发包人提供的场内道路作为对外交通和场内施工交通的主要干线，另据需要建连接干线公路的施工支线道路，以满足施工机械进入各工作面的需求。
（2）施工临时办公生活设施在发包人规划的临时生产生活区内布置职工宿舍、食堂、办公室、会议室、设务室等设施，以满足现场施工机构办公和施工人员日常生活的需要。
（3）施工临时生产设施修建综合加工厂、砼拌和站、砂石骨料生产厂、预制厂、机械汽车修理保养及停放场、钢结构加工与临时堆放场、工地试验室、综合仓库、炸药库、供水系统、供风系统、供电系统、通讯系统等临时工厂(设施)。
以满足工程施工的需要。
** 施工总平面布置的原则根据场内现有条件及业主的布置规划，结合场内外交通线路，按照工程施工的需要，并本着如下原则进行施工生产、生活营地和施工道路的规划、设计、修建与管理。
（1）在满足生产、生活要求的前提下，作到结构合理，布局整齐美观、运行经济、易于管理。
（2）施工生产设施布置在业主规划的场地内，生产设施布置要避免对主体工程施工造成干扰，同时充分考虑到施工程序，减少现场临时设施的迁移次数。
（3）施工布置做到能充分发挥施工工厂设施的生产能力，满足施工总进度和施工强度的要求的前提下节约用地，同时，充分考虑环境保护要求以及生活、生产区的卫生、消防安全等方面的要求。
（4）施工营地内各厂区分开布置，相对独立，尽可能减少彼此作业时的相互干扰。
（5）施工营地设置有效的防护和排水系统，满足场地的防洪和排水要求。
（6）统筹最优原则，即在各单元均满足要求前提下，用系统分析方法求得最经济的布置方案原则。
** 场内交通布置**对外交通本工程已有至沐川、沙湾、乐山市及下游黄丹水电站公路相通，距本工程分别为50km、67km、105km、13km,对外交通方便，能满足工程物质运输要求。
3.3.2 场内道路（1）利用原有马边河左岸高程396.000黄丹至马边公路作为弃渣、土料运输道路。

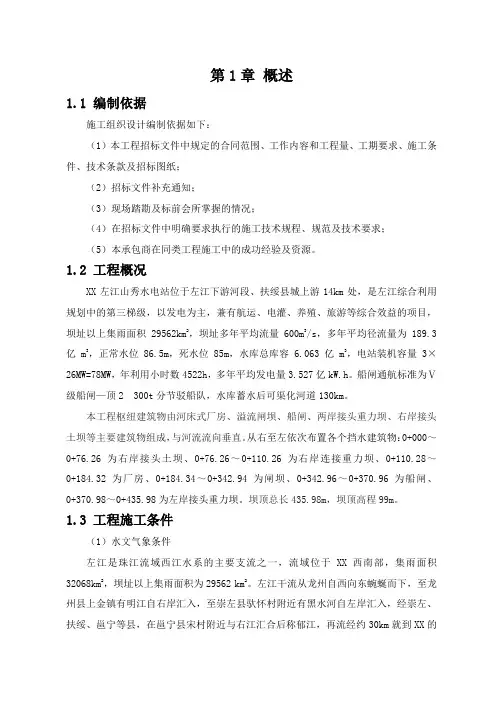

第1章概述1.1 编制依据施工组织设计编制依据如下：（1）本工程招标文件中规定的合同范围、工作内容和工程量、工期要求、施工条件、技术条款及招标图纸；（2）招标文件补充通知；（3）现场踏勘及标前会所掌握的情况；（4）在招标文件中明确要求执行的施工技术规程、规范及技术要求；（5）本承包商在同类工程施工中的成功经验及资源。
1.2 工程概况XX左江山秀水电站位于左江下游河段、扶绥县城上游14km处，是左江综合利用规划中的第三梯级，以发电为主，兼有航运、电灌、养殖、旅游等综合效益的项目，坝址以上集雨面积29562km2，坝址多年平均流量600m3/s，多年平均径流量为189.3亿m3，正常水位86.5m，死水位85m，水库总库容 6.063亿m3，电站装机容量3×26MW=78MW，年利用小时数4522h，多年平均发电量3.527亿kW.h。
船闸通航标准为Ⅴ级船闸—顶2300t分节驳船队，水库蓄水后可渠化河道130km。
本工程枢纽建筑物由河床式厂房、溢流闸坝、船闸、两岸接头重力坝、右岸接头土坝等主要建筑物组成，与河流流向垂直。
从右至左依次布置各个挡水建筑物：0+000～0+76.26为右岸接头土坝、0+76.26～0+110.26为右岸连接重力坝、0+110.28～0+184.32为厂房、0+184.34～0+342.94为闸坝、0+342.96～0+370.96为船闸、0+370.98～0+435.98为左岸接头重力坝。
坝顶总长435.98m，坝顶高程99m。
1.3 工程施工条件（1）水文气象条件左江是珠江流域西江水系的主要支流之一，流域位于XX西南部，集雨面积32068km2，坝址以上集雨面积为29562 km2。
左江干流从龙州自西向东蜿蜒而下，至龙州县上金镇有明江自右岸汇入，至崇左县驮怀村附近有黑水河自左岸汇入，经崇左、扶绥、邕宁等县，在邕宁县宋村附近与右江汇合后称郁江，再流经约30km就到XX的首府南宁市。
第5章施工总平面布置5.1 布置条件5.1.1工程区地形（1）厂房地质情况电源电站厂房位于其培市下游约9km的恩梅开江左岸斜坡上。
斜坡坡顶高程约1100～1500m，相对高差约800～1200m，地形相对较平缓，地形坡度25︒左右，厂房区大面积残坡积物覆盖，零星可见闪长花岗片麻岩出露，厂房区地质构造简单，地表调查未发现断层及褶皱。
片麻理倾向110︒～135︒，倾角67︒～76︒。
地表调查未见泉水，厂房区水文地质条件简单。
根据5个钻孔及槽探资料，厂房区覆盖层及全风化层厚约11.6～18.9m，强风化带厚约0.7～4m，弱风化带厚约3.9～14.3m，弱风化顶板高程随地形变化。
厂房基础可置于弱风化岩体上。
根据厂房开挖设计，将形成高12～50.5m的人工边坡，上部约11.6～18.9m为松散层边坡，下部岩质边坡发育三组裂隙，裂隙组合切割构成块体，开挖边坡总体稳定性较差。
（2）引水隧洞地质情况引水线路位于其培河左岸。
沿途地表植被茂密，勘探深度较低。
从周围情况分析，引水线路基岩为前寒武系花岗片麻岩（Gn），地表局部覆盖残坡积粉质粘土夹风化块石及砂、崩积块石等。
引水隧洞及压力钢管上覆岩体厚度多大于100m，岩性为花岗片麻岩，岩质坚硬，推测洞室围岩以Ⅱ类为主，围岩稳定，隧洞进出口段、沿线沟槽地段、断层带受表层卸荷影响及构造影响，岩体裂隙发育，围稳定性差，洞室围岩为Ⅲ-Ⅳ类，存在围岩稳定问题。
5.1.2对外交通条件电源电站建设所需的主要物资均来自中国，采用铁路、公路等自云南运输出境。
具体运输线路为昆明→大理→保山→腾冲→板瓦→辛孔→坝址。
其中昆明～大理铁路包括昆明～广通线154km，广通～大理线206km，全长359km。
大理～保山公路交通有高速公路和国道G320。
大（理市）～保（山市）高速公路途经澜沧江。
大理～澜沧江出入口长128km，澜沧江出入口～保山长41km。
大理～保山高速公路全长169km。
保山～腾冲公路交通现有线路途经辛街、蒲缥镇、怒江曼海大桥、蚂蟥箐、高黎贡山。
包括已建成的保（山市）～龙（陵县）高速公路至辛街段（15km）、国道G320辛街～怒江曼海大桥段（51km）、G320怒江曼海大桥～蚂蟥箐段（16km）、省道S317蚂蟥箐～腾冲县段（76km）。
保山～腾冲公路交通现有线路全长158km。
国道G320和省道S317为二级公路，沥青路面宽约8m，路基宽约8.5m。
腾冲～缅甸板瓦公路是新建已通车的平原微丘二级公路，路况良好，途经固东镇、滇滩镇。
腾冲～滇滩59km，滇滩～板瓦11km，路线全长约70km。
沥青路面，腾冲～滇滩路基宽约10m，滇滩～板瓦路基宽约8m。
道路最高点高程为中缅北四号界桩（板瓦丫口）约2300m，最低点高程为腾冲约1700m。
板瓦～辛孔公路为弹石路面，路基宽约5m。
路线全长14 km。
辛孔～拉邦桥（电源电站进水口）公路为弹石路面，路基宽约5m。
路线全长45km。
为伊洛瓦底江的开发，发包人近期将对板瓦～其培公路进行改扩建，对电源电站工程施工物资设备运输产生一定影响。
5.1.3场内交通条件（1）进场公路厂房沿江附近已有密支那至其培镇公路一条，路基宽5.0～6.0m，泥结碎石路面。
沿此公路需建一条进场公路至厂区，由承包人负责设计、建设与维护。
路面宽7.0m，路基宽10m，最大纵坡不大于8%，转弯半径不小于15m，路面为混凝土路面。
（2）对外交通的维护拉帮桥左桥头至其培镇、其培～密支那公路其培镇至进场公路交接点的道路，在合同期间由承包人负责维护，并有责任保证道路畅通。
（3）场内临时交通5.1.4施工交通场内施工道路及施工支洞由承包人自行规划、设计、建设、维护、承包人的设计方案报监理人审批，在合同执行期间承包人应保证发包人、监理人、经监理人同意的其他承包人无偿使用。
（1）承包人应按本合同有关规定负责修建从指定的公用道路至施工区和生活区的全部临时道路、施工支洞、施工竖井（斜井）、桥涵和停车场等，并在合同实施期间负责管理、维修和养护以及为临时需要而采取的加固和加扩措施。
（2）承包人修建的上述道路应做好路基和路面的排水设施，维护好道路两侧的开挖和填筑边坡。
（3）承包人修建的施工交通设施应免费提供发包人及监理人使用，并为其它承包人使用提供方便。
（4）承包人修建的施工交通设施的规格、标准以及安全标志应满足本工程的施工交通、运输要求。
5.1.5施工供水条件（1）本合同施工用水全部由承包人自行解决。
（2）承包人应负责设计、施工、采购、安装、供应、管理和维护其施工区和生活区的供水系统，包括修建为保证正常供水的引水、储水、水处理和抽排水设施等，并承担一切费用。
（3）厂区布置一套供水系统，布置于厂房上游约1650m处。
供水系统的生产和生活水集中取水分区、分质净化，配水管网按供水水质的不同分为生产水管网和生活水管网。
（4）供水水质要求：①生产用水水质满足《混凝土用水标准》（JGJ63-2006）的要求，控制性指标SS≤20mg/l；②生活水水质满足《生活饮用水卫生标准》（GB5749-2006）的要求，控制性指标混浊度≤1mg/l。
（5）供水水源要求：①生产水水源：恩梅开江水。
经抽取、净化后供给；②生活水水源：恩梅开江水。
经净水站处理后供给。
（6）承包人有责任对生产污水及生活污水进行处理，按污水处理标准进行排放。
5.1.6施工供电条件（1）施工供电电源电源容量应满足各施工阶段内的用电最高负荷的需要；输、配电电压等级应符合中国国家规定的标准电压等级，应遵循供电安全可靠、经济合理的原则。
（2）由于电源电站当地没有供电网络，根据电源实际情况，承包人适宜设置柴油发电机站作为施工供电电源，因发电引水系统和电站厂房施工点多、面广且分散，可选择分段、分区、分点各自布置柴油发电机组的施工供电电源方案。
（3）施工供电电源采用集中发电厂供电时，承包人应对集中与分散设置发电系统的发、输、变配电方式进行技术经济比较。
（4）承包人应负责设计、供应、安装、架设、管理和维护自建的施工供电电源发电系统和由施工供电电源至所有各施工点及生活区的输电线路、变配电所及其全部配电装置。
（5）承包人应根据本合同的规定，按监理人的书面通知，为按本合同安排进场工作的其他承包人提供施工用电和生活办公用电，具体付费办法应由双方签订协议。
（6）在整个施工期间，承包人应配备足够容量的施工和生活备用电源，以保证重要负荷的供电急需。
（7）施工照明应统计确定施工场地照明及施工工作面照明负荷，确定照明供电方式,对重要施工工作面提出应急照明方式。
为确保工程顺利地安全施工，除监理人另有指示外，各种作业区的照明度应必须满足正常施工及安全的要求。
（8）凡可能漏电伤人或受雷击的电气设备及建筑物均应设置接地或避雷装置，承包人应负责这些装置的供应、安装、管理和维修，并应定期派专业人员检查这些装置的效果。
（9）施工用电功率因数须满足中国《全国供用电规则》的规定。
5.1.7砂石料供应条件（1）本合同合同工程所需的混凝土砂石骨料主要采用引水隧洞开挖利用料。
混凝土采用人工砂石骨料加工，砂石骨料系统由承包人设计、建设、运行、维护和管理，占地面积约1000m2。
（2）厂房标段应向大坝标提供引水洞引水隧洞洞挖利用料1.0万m3，堆存于大坝区存料场，厂房标承包人有责任将利用料运至存料场堆存。
并保证开挖利用质料能满足混凝土骨料要求。
对其培河及恩梅开江沿江两岸的天然建筑材料进行了调查。
调查结果表明：坝址区土料为粉质粘土，粘粒含量21.6%，粉粒含量50.1%，天然含水率27％，塑性指数15，压缩系数0.2MPa-1，内聚力24.9kPa，内摩擦角23.9 ，储量为3万m3。
少量试验资料见表5-1。
块石料料源为闪长花岗片麻岩，岩质坚硬，可开采厚度大，块石料场储量75万m3（其中厂房区25万m3），质量及储量能满足要求，也可做为混凝土骨料的人工轧制料场，坝址区及引水线路也可部分利用隧洞开挖渣料轧制混凝土骨料。
查砂料储量约15万m3。
少量试验资料见表5-2。
5.1.8材料供应条件电源电站建设所需的主要物资均来自中国，采用铁路、公路等自云南运输出境。
具体运输线路为昆明→大理→保山→腾冲→板瓦→辛孔→坝址。
承包人施工用水泥（为袋装水泥）、钢筋、粉煤灰由发包人供应，木材等由承包人自行解决。
火工材料由发包人现场仓库供应。
承包人施工所用柴油和汽油由发包人现场油库供应；其它油料由承包人自行解决。
5.1.9通讯条件（1）本合同工程所在地目前没有通讯设施。
（2）本合同执行期间工程所在地承包人的内部通讯系统由承包人自行建设和运行。
承包人可采用有线电话、有线广播和无线对讲机形式通讯，无线对讲机的功率和频率须报缅甸政府和监理人批准。
（3）承包人须架设6路有线电话线路至发包人营地，架设2路有线电话线路至其培镇缅甸政府有关部门。
本合同执行期间承包人应保证上述线路的畅通。
（4）承包人与中国国内的电话通讯可经发包人营地通讯系统转接，转接通讯费为人民币8元/分钟。
5.1.10其它条件发包人应按专用合同条款规定的承包人用地范围和期限，办清施工用地范围内的征地和移民，按时向承包人提供施工用地。
5.2 施工布置原则设计符合国家和行业的各种法规、规程、规范以及标准。
设计满足主体工程施工及工程结构的要求，并满足业主及监理的要求。
设计结合工程本身所具有的特点、条件，做到布置合理、经济，技术可行。
根据工程实际条件，设备的选型遵循先进、高效的原则，以减少设备数量、人员的配置和占地面积。
根据招标文件提供的资料，结合本工程实际情况和现场条件，在满足工程需要的前提下，生产、生活、办公设施集中布置在发包人划定的范围内。
本标主要设施分为施工生活营地、施工辅助企业区、混凝土拌和系统。
其中，拌和系统将根据提供的招标图纸，现场地形条件以及和现有交通的衔接关系而进行合理布置。
场内交通充分利用现有干线道路条件，根据现场实际情况和不同时段施工需要，合理布置，力求使交通顺畅，在满足工程需要的前提下，尽量减少道路和临建设施的建安投资，降低管理运营费用。
确定施工临建设施项目及其规模时，充分利用业主提供的生活和生产设施，总布置时尽量安排紧凑、合理，节约用地，避免新征施工用地。
主要建筑物在布置时，尽量避开不良地质区域，如确实避不开时，应对基础进行处理，防止基础沉降危及建筑物安全。
在施工生产区内及周围，根据地形做好排水明沟（盲沟）、埋涵等设施，防止洪水形成危害，以确保设施及人身安全。
施工总体布置见附图：《二标工程施工总平面布置图》。
5.3 场地规划据招标文件，本工程主要利用发包人规划的场地规划。
具体布置详见附图：《施工总平面布置图》。
表5-3 施工用地规划表5.4.1原在道路承包人应按本合同有关规定负责修建从指定的公用道路至施工区和生活区的全部临时道路、施工支洞、施工竖井（斜井）、桥涵和停车场等，并在合同实施期间负责管理、维修和养护以及为临时需要而采取的加固和加扩措施。
