管式反应器结构、流程及仪表介绍全文共四篇示例，供您参考第一篇示例：管式反应器是一种常见的化工设备，用于在一定条件下进行化学反应。
它的结构、流程和仪表的设计及运用对于生产过程起着至关重要的作用。
下面我们将介绍一份关于管式反应器结构、流程及仪表方面的详细内容。
一、管式反应器的结构管式反应器通常由反应器主体、加热装置、搅拌装置和控制系统组成。
其中反应器主体是由管道、容器和支撑构件构成的，通常采用不锈钢或碳钢材料制造，以确保其具有良好的耐压性、耐腐蚀性和密封性能。
加热装置主要包括外部加热方式和内部加热方式，以确保反应物在适当的温度下进行化学反应。
搅拌装置则能够保证反应物在反应器内充分混合，使反应过程更加均匀。
控制系统则通过传感器、执行器和控制器来监控和调节反应器的各项参数，从而确保反应过程的安全、稳定和高效。
二、管式反应器的流程管式反应器的流程通常包括加料、反应、卸料和清洗等步骤。
需要将反应物通过管道加入反应器主体中，然后通过加热装置使反应物达到所需的温度。
在反应过程中，搅拌装置将反应物进行充分混合和反应，直至达到反应末态。
接着，对反应产物进行卸料处理和清洗反应器，清除残留物和污垢，为下一轮的生产做好准备。
三、管式反应器的仪表介绍管式反应器的仪表通常包括温度传感器、压力传感器、液位传感器、流量计和控制器等。
温度传感器用于实时监测反应器内部的温度变化，确保反应温度的稳定性。
压力传感器用于监测反应器内部的压力变化，保证反应过程的安全性。
液位传感器用于监测反应物的液位变化，确保反应器内反应物的稳定供应和控制。
流量计用于测量反应物的流量，控制反应物的进出流程。
控制器则根据传感器所得的数据来对反应器进行自动控制，以确保反应过程的精准性和稳定性。
总结：管式反应器作为一种重要的化工设备，在化学生产过程中扮演着不可替代的角色。
正确的结构设计、合理的操作流程以及精准的仪表控制，对于保证生产过程的安全、高效和稳定至关重要。

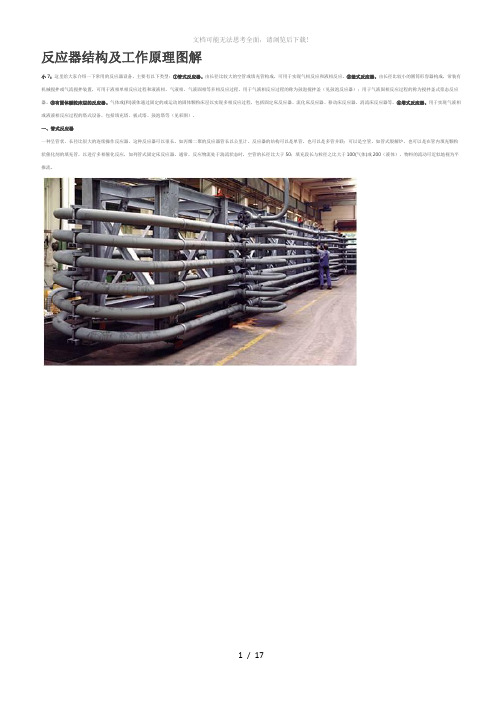

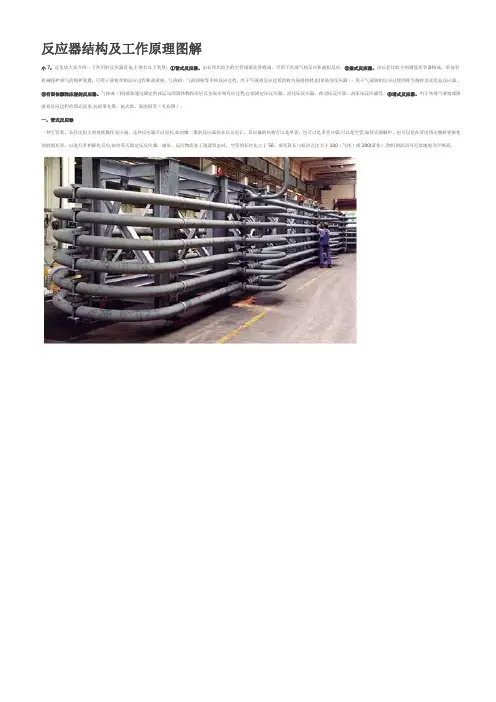

反应器结构及工作原理图解小7：这里给大家介绍一下常用的反应器设备,主要有以下类型：①管式反应器。
由长径比较大的空管或填充管构成，可用于实现气相反应和液相反应。
②釜式反应器。
由长径比较小的圆筒形容器构成，常装有机械搅拌或气流搅拌装置，可用于液相单相反应过程和液液相、气液相、气液固相等多相反应过程。
用于气液相反应过程的称为鼓泡搅拌釜(见鼓泡反应器）；用于气液固相反应过程的称为搅拌釜式浆态反应器。
③有固体颗粒床层的反应器。
气体或（和)液体通过固定的或运动的固体颗粒床层以实现多相反应过程,包括固定床反应器、流化床反应器、移动床反应器、涓流床反应器等。
④塔式反应器。
用于实现气液相或液液相反应过程的塔式设备,包括填充塔、板式塔、鼓泡塔等（见彩图）。
一、管式反应器一种呈管状、长径比很大的连续操作反应器。
这种反应器可以很长,如丙烯二聚的反应器管长以公里计。
反应器的结构可以是单管，也可以是多管并联;可以是空管,如管式裂解炉，也可以是在管内填充颗粒状催化剂的填充管，以进行多相催化反应,如列管式固定床反应器。
通常，反应物流处于湍流状态时，空管的长径比大于50；填充段长与粒径之比大于100（气体）或200(液体）,物料的流动可近似地视为平推流。
分类:1、水平管式反应器由无缝钢管与U形管连接而成。
这种结构易于加工制造和检修。
高压反应管道的连接采用标准槽对焊钢法兰，可承受1600-10000kPa压力。
如用透镜面钢法兰，承受压力可达10000—20000kPa。
2、立管式反应器立管式反应器被应用于液相氨化反应、液相加氢反应、液相氧化反应等工艺中。
3、盘管式反应器将管式反应器做成盘管的形式,设备紧凑,节省空间。
但检修和清刷管道比较困难.4、U形管式反应器U形管式反应器的管内设有多孔挡板或搅拌装置,以强化传热与传质过程。
U形管的直径大,物料停留时间增长，可应用于反应速率较慢的反应。
5、多管并联管式反应器多管并联结构的管式反应器一般用于气固相反应，例如气相氯化氢和乙炔在多管并联装有固相催化剂的反应器中反应制氯乙烯，气相氮和氢混合物在多管并联装有固相铁催化剂的反应器中合成氨.性能特点:1、由于反应物的分子在反应器内停留时间相等,所以在反应器内任何一点上的反应物浓度和化学反应速度都不随时间而变化,只随管长变化。

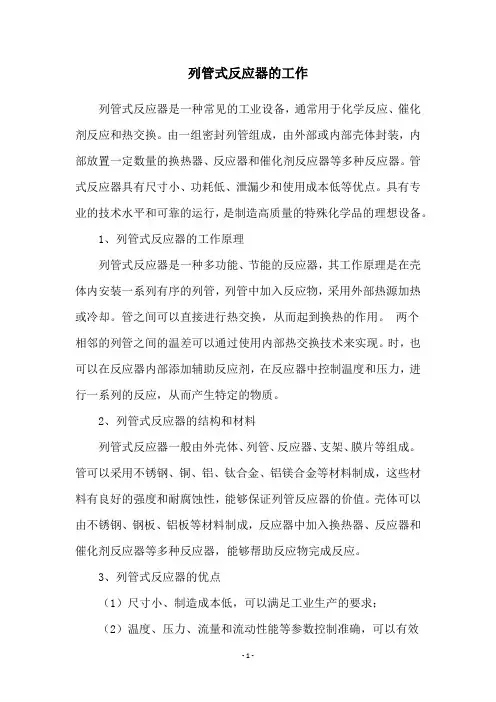

列管式反应器的工作列管式反应器是一种常见的工业设备，通常用于化学反应、催化剂反应和热交换。
由一组密封列管组成，由外部或内部壳体封装，内部放置一定数量的换热器、反应器和催化剂反应器等多种反应器。
管式反应器具有尺寸小、功耗低、泄漏少和使用成本低等优点。
具有专业的技术水平和可靠的运行，是制造高质量的特殊化学品的理想设备。
1、列管式反应器的工作原理列管式反应器是一种多功能、节能的反应器，其工作原理是在壳体内安装一系列有序的列管，列管中加入反应物，采用外部热源加热或冷却。
管之间可以直接进行热交换，从而起到换热的作用。
两个相邻的列管之间的温差可以通过使用内部热交换技术来实现。
时，也可以在反应器内部添加辅助反应剂，在反应器中控制温度和压力，进行一系列的反应，从而产生特定的物质。
2、列管式反应器的结构和材料列管式反应器一般由外壳体、列管、反应器、支架、膜片等组成。
管可以采用不锈钢、铜、铝、钛合金、铝镁合金等材料制成，这些材料有良好的强度和耐腐蚀性，能够保证列管反应器的价值。
壳体可以由不锈钢、钢板、铝板等材料制成，反应器中加入换热器、反应器和催化剂反应器等多种反应器，能够帮助反应物完成反应。
3、列管式反应器的优点（1）尺寸小、制造成本低，可以满足工业生产的要求；（2）温度、压力、流量和流动性能等参数控制准确，可以有效地控制反应的质量和特性；（3）可以实现多种化学反应，满足不同工艺要求；（4）可以充分利用催化剂，实现高效且可控、可重复的反应；（5）具有低排放、环保、安全性能。
4、列管式反应器的应用列管式反应器在化学、冶金、电力、石油、制药等行业中应用广泛，能够用于生产化学品、石油化学品、能源材料等。
例如：用于丙烯和丁二烯的反应，去除草酸等有机废水中的有机污染物，用于氢化反应等。
还可以用于焦化炉、催化裂化炉、烯烃裂化炉和气体吸附炉等工艺装置中，有效地提高反应质量、降低能耗。
5、结论列管式反应器是一种结构紧凑、抗腐蚀性能好、操作成本低的反应设备，具有尺寸小、功耗低、泄漏少、使用成本低等优点，可以有效地控制反应过程，满足各种工艺要求，是制造高质量的特殊化学品的理想设备。
反应器结构及工作原理图解小7：这里给大家介绍一下常用的反应器设备，主要有以下类型：①管式反应器。
由长径比较大的空管或填充管构成，可用于实现气相反应和液相反应。
②釜式反应器。
由长径比较小的圆筒形容器构成，常装有机械搅拌或气流搅拌装置，可用于液相单相反应过程和液液相、气液相、气液固相等多相反应过程。
用于气液相反应过程的称为鼓泡搅拌釜（见鼓泡反应器）；用于气液固相反应过程的称为搅拌釜式浆态反应器。
③有固体颗粒床层的反应器。
气体或(和)液体通过固定的或运动的固体颗粒床层以实现多相反应过程，包括固定床反应器、流化床反应器、移动床反应器、涓流床反应器等。
④塔式反应器。
用于实现气液相或液液相反应过程的塔式设备，包括填充塔、板式塔、鼓泡塔等（见彩图）。
一、管式反应器一种呈管状、长径比很大的连续操作反应器。
这种反应器可以很长，如丙烯二聚的反应器管长以公里计。
反应器的结构可以是单管，也可以是多管并联；可以是空管，如管式裂解炉，也可以是在管内填充颗粒状催化剂的填充管，以进行多相催化反应，如列管式固定床反应器。
通常，反应物流处于湍流状态时，空管的长径比大于50；填充段长与粒径之比大于100(气体)或200（液体），物料的流动可近似地视为平推流。
分类：1、水平管式反应器由无缝钢管与U 形管连接而成。
这种结构易于加工制造和检修。
高压反应管道的连接采用标准槽对焊钢法兰，可承受1600-10000kPa 压力。
如用透镜面钢法兰，承受压力可达10000-20000kPa 。
2、立管式反应器立管式反应器被应用于液相氨化反应、液相加氢反应、液相氧化反应等工艺中。
3、盘管式反应器将管式反应器做成盘管的形式，设备紧凑，节省空间。
但检修和清刷管道比较困难。
4、U 形管式反应器U 形管式反应器的管内设有多孔挡板或搅拌装置，以强化传热与传质过程。
U 形管的直径大，物料停留时间增长，可应用于反应速率较慢的反应。
5、多管并联管式反应器多管并联结构的管式反应器一般用于气固相反应，例如气相氯化氢和乙炔在多管并联装有固相催化剂的反应器中反应制氯乙烯，气相氮和氢混合物在多管并联装有固相铁催化剂的反应器中合成氨。
——————————————————————————————————————— 管式反应器的结构与应用知识（原创）摘要：本文通过对管式反应器的工作原理、内部构造、应用范围、一般计算等方面的知识介绍，使得大学生、工程技术人员、生产经营者等相关读者，对该设备有较为全面的了解。
2021年10月管式反应器的结构与应用知识基本原理与结构：在化学反应过程中，因反应介质、工艺以及密闭与连续在线反应的需要，往往会采用管式反应设备。
所谓管式反应设备通常指反应物料在流经一段特制管道而快速完成反应的一类恒容形反应器，又称管式（道）反应器。
管式反应器从外形上看，就类似于长短不一的一段管道，常见形状有直管和曲管等两种。
直管反应器曲管反应器按照化学反应的工艺要求，除特别设计外，通常在静态混合器结构基础上，根据物料反应的要求改制而来，它以不同管内结构件，不同的流体流向流态，通过调节径长比，调整或延长反应停留时间，最终达到工艺设计的反应要求。
由于设计内构件呈多样性结构型式，如SV型、SK型；SL型、SX 型、SD型等，可根据反应介质的理化数据，计算出它的压力降损失。
在实际应用中，可选用直管式、U型式、多管并联、四窜节式，加热（冷却）夹套等形式，亦可在管内填充颗粒状等各种固态催化剂等填充物。
因管道反应器没有运动部件，完全依靠输送流体的动能来推动介质流动，使得二种或二种以上、互不相溶的液液、液气、气气之间，经过各自碰撞、分散、———————————————————————————————————————交融、反应、催化、裂解等物理过程，达到反应的目的。
当反应物料处于湍流状态时，压力会损失会变大，通过管径放大，增长长度，使物料的流动状态可近似地视为平推流。
它的流向可以由上而下，也可以由下而上，并且通过提高管内壁的光滑度以及内件表面的光洁度来减少物料的阻力，亦也可以使管内壁和内件表面，经喷砂凹凸处理后来增加反应时间。
由于管式反应器返流比小，容积利用效率高，反应无死角，能耗低，环保无渗漏，已广泛被化工设计人员所选用。
反应器结构及工作原理图解小7:这里给大家介绍一下常用得反应器设备,主要有以下类型:①管式反应器。
由长径比较大得空管或填充管构成,可用于实现气相反应与液相反应。
②釜式反应器。
由长径比较小得圆筒形容器构成,常装有机械搅拌或气流搅拌装置,可用于液相单相反应过程与液液相、气液相、气液固相等多相反应过程。
用于气液相反应过程得称为鼓泡搅拌釜（见鼓泡反应器）;用于气液固相反应过程得称为搅拌釜式浆态反应器。
③有固体颗粒床层得反应器。
气体或(与)液体通过固定得或运动得固体颗粒床层以实现多相反应过程,包括固定床反应器、流化床反应器、移动床反应器、涓流床反应器等。
④塔式反应器。
用于实现气液相或液液相反应过程得塔式设备,包括填充塔、板式塔、鼓泡塔等(见彩图)。
一、管式反应器一种呈管状、长径比很大得连续操作反应器。
这种反应器可以很长,如丙烯二聚得反应器管长以公里计。
反应器得结构可以就是单管，也可以就是多管并联；可以就是空管,如管式裂解炉,也可以就是在管内填充颗粒状催化剂得填充管,以进行多相催化反应,如列管式固定床反应器。
通常，反应物流处于湍流状态时,空管得长径比大于50;填充段长与粒径之比大于1０0(气体)或2００(液体),物料得流动可近似地视为平推流。
分类:１、水平管式反应器由无缝钢管与Ｕ形管连接而成。
这种结构易于加工制造与检修。
高压反应管道得连接采用标准槽对焊钢法兰,可承受1６00－１000０kPａ压力。
如用透镜面钢法兰,承受压力可达10000-２00００kPa。
2、立管式反应器立管式反应器被应用于液相氨化反应、液相加氢反应、液相氧化反应等工艺中。
3、盘管式反应器将管式反应器做成盘管得形式,设备紧凑，节省空间。
但检修与清刷管道比较困难。
４、U形管式反应器U形管式反应器得管内设有多孔挡板或搅拌装置,以强化传热与传质过程。
U形管得直径大,物料停留时间增长,可应用于反应速率较慢得反应。
５、多管并联管式反应器多管并联结构得管式反应器一般用于气固相反应,例如气相氯化氢与乙炔在多管并联装有固相催化剂得反应器中反应制氯乙烯,气相氮与氢混合物在多管并联装有固相铁催化剂得反应器中合成氨。
