润滑系统的结构与维修一、润滑系统的总体的构造润滑系的作用是对发动机所有运动的部件进行润滑，减少零件的摩擦和磨损，流动的机油不仅可以清除摩擦表面的磨屑等杂质，而且还可以冷却摩擦表面。
气缸壁与活塞环上的油膜还能提高气缸的密封性。
此外，机油还可以防止零件生锈。
桑塔纳轿车无论采用何种型号的发动机，其润滑系都是压力润滑与飞溅润滑相结合的复合润滑系统。
桑塔纳轿车润滑系统的结构与油路如图1-126所示。
图1-126桑塔纳轿车发动机润滑系统示意图1-旁通阀2-机油泵3-粗集油器4-油底壳5-放油塞6-安全阀7-机油滤清器8-主油道9-油道10-曲轴11-中间轴12-压力开关13-凸轮轴油底壳内的润滑油经粗集滤器滤掉大的机械杂质后，被机油泵压入机油滤清器后分三路送出。
第1路经主油道后分为两支：一支送入曲轴主轴承分油道，润滑主轴承，经曲轴内油道滑润连杆大端轴承，再经连杆内油道润滑连杆小端轴承后回到油底壳；另一支则进入中间轴的轴承（AJR型发动机无中间轴）后流回油底壳。
第2路从主油道进入凸轮轴的轴承后再润滑气门机构，然后流回油底壳。
第3路，在主油道油压太高或流量太大的情况下，润滑油冲开安全阀，分流回油底壳。
机油滤清器上没有旁通阀，起动压力为0.18MPa。
当机油滤清器堵塞，润滑油通过压力开关短路进入主油道，防止发动机运动副因缺润滑油而烧坏。
二、AFE型发动机润滑系统的结构与维修AFE型发动机润滑系零件如图1-127所示。
图1-127润滑系零件分解图l-放油螺塞（拧紧力矩30N·m）2-O形密封圈3-油底壳紧固螺栓（拧紧力矩20N·m）4-油底壳5-机油泵盖长螺栓（拧紧力矩20N·m）6-机油泵齿轮7-机油泵壳体8-机油滤清器盖衬垫9-机油滤清器体10-机油滤清器盖紧固螺栓（拧紧力矩25N·m）11-机油滤清器盖12-密封圈13-0.18MPa油压开关（拧紧力矩25N·m）14-0.03lMPa油压开关（拧紧力矩25N·m）15-密封圈16-机油尺17-加油口盖18-橡胶由封垫圈19-带眼压阀的机油泵盖20-O形圈21-机油集滤器22-机油泵盖短螺栓（拧紧力矩10N·m）23-油底壳密封垫（一）机油泵的结构与维修AFE型发动机的机油泵为齿轮泵，由中间轴上的螺旋齿轮驱动，安装在气缸体底平面第3缸附近设计的平台上。
版本编号：34D0050611606.2016全新桑塔纳系列车型全新桑塔纳系列车型保养手册本使用维护说明书描述了该车型车辆在当前范围的配置、功能及操作的一般通用信息，但用户车辆的实际配置和功能等信息以具体交付时的为准。
本公司将持续对各种车型进行改进，各车型在外形、配置、功能和结构设计等方面也可能随时会发生变化，故本公司有权在法律法规允许的范围内对本说明书有关版本进行更改、补充，若用户对此有疑义请及时拨打上汽大众客户服务热线400-820-1111予以咨询。
未经本公司书面同意，不得复制、翻译或摘录本使用维护说明书。
表示必须立即停车。
表示参阅该章节内或相应页面中的“提示”内容。
概述本公司服务体系简介秉承“售后服务先行”的发展战略，上汽大众汽车有限公司多年来在服务网络建设、服务组织标准化管理、客户服务等各方面不断创新。
我们拥有完善的服务体系、严谨的服务标准、丰富的服务产品、高效的售后服务组织。
在中国我们拥有900多家大众品牌特许销售商/特约维修站、为全国广大上汽大众客户提供售后服务。
在聚焦客户需求的基础上，我们始终践行“Techcare”售后服务品牌的理念，将“匠心•挚诚”的品牌精神贯穿于售后服务全过程，为每一个客户提供优质的售后服务。
同时依靠客户服务中心构建起高效率的用户接触平台，让我们能倾听每一个用户的声音，如果您有问题、建议和意见，可及时联系我们。
上汽大众客户服务热线：400-820-1111安全注意事项诸如轮胎、发动机机油、火花塞和蓄电池等所有车用油液和易损件均在不断开发更新之中。
建议由本公司特许经销商更换车用油液和易损件，因本公司特许经销商掌握车用油液和易损件的最新发展动态。
为使您的汽车始终保持良好的状态，建议到本公司特许经销商处更换车用油液和易损件。
提示务必按系统功能添加品种及规格均正确的车用油液！注意切勿加错车用油液，否则，势必引发功能故障，损坏发动机！使用了不符合标准或规定要求的油料或燃料、以非法方式使用、使用不当或滥用（如用于货运，用作赛车、试验用车等）所造成的损坏、损失也不属于质量担保范围，即使在质量担保期内。
桑塔纳轿车技术参数附录⼀、发动机和底盘编号⽅法发动机与底盘的编号是上海桑塔纳轿车在维修站维修和购买配件时，必须提供的技术资料，也是在汽车被盗，向公安机关报警时，必须提供的技术资料。
1、发动机编号⽅法发动机编号由两部分组成。
第⼀部分为发动机型号代号，由字母组成，如“JV”、“AFE”和“AJR”；第⼆部分为发动机所编号码数，由阿拉伯数字组成，如“03421”。
所以该发动机编号为 JV-03421或AFE-03421或AJR-03421。
发动机编号⽤钢印字打在缸体的左侧，汽油泵上⽅。
2、底盘编号⽅法底盘编号由七部分组成，⽤钢印字打在发动机舱的后部前围板上。
编号⽰例：WVW ZZZ 33 Z S W 0283-61。
WVW——⼚商标记，表⽰德国⼤众汽车公司；ZZZ——填充字母；33——车型代号，33表⽰桑塔纳2000型轿车；Z－⼀空格，填充年份备⽤；S－⼀车型年份，A表⽰1980年产品，按字母顺序类推；W——制造⼚代号，表⽰德国⼤众汽车公司沃尔夫斯堡汽车⼚；028361——六位数字表⽰底盘所编号码数。
在使⽤底盘编号时，⼀般情况下只要记住车型代号、车型年份、制造⼚、底盘所编号码数就够了。
如：33SW028361。
⼆、桑塔纳轿车的主要结构、性能和维修技术参数桑塔纳2000型轿车有关的结构、性能和维修技术参数见附表1~附表3。
附表1 桑塔纳2000型轿车的主要结构、性能参数附表2 桑塔纳2000型轿车检测维修技术参数附表3 桑塔纳轿车联接件紧固技术参数三、桑塔纳轿车的维护规范（⼀）⾸次7500km维护汽车⾏驶⾥程在7500km～10000km时，或⾏驶⾥程不⾜7500km但⾏驶时间已达到 6个⽉时，须到设在各地的上海⼤众汽车特约维修站去进⾏维护。
该项维护主要内容如下：(1)检查发动机有⽆渗漏机油、防冻液、汽油以及空调系统有⽆渗漏；(2)检查发动机的点⽕正时是否正确，必要时调整；(3)检查发动机怠速运转时的CO含量，必要时调整；(4)更换机油和机油滤清器；(5)检查变速箱及传动轴有⽆渗漏及损坏；(6)检查蓄电池酸液是否符合要求，必要时添加蒸馏⽔；(7)检查发动机冷却系统的防冻液液⾯⾼度及防冻能⼒，必要时更换并进⾏压⼒测试；(8)检查发动机盖锁、门铰链、门拉带的润滑情况；(9)检查前制动摩擦⽚的厚度。
第一章桑塔纳基本常识Ⅰ桑塔纳基本参数一、整车的基本参数1.整车的基本尺寸桑塔纳轿车的基本尺寸，如图1-1和表1-1所示。
表1-1整车基本尺寸发动机型号YP型(1.6升)JV型（1.8升）总长×总宽×总高(毫米)4545×1695×14004545×1695×1400离地间隙(毫米)145(空车)127(重车)轴距(毫米)25502550前轮距(毫米)14001414后轮距(毫米)14081422最小转弯半径(米) 5.5 5.52.轿车基本重量轿车的基本重量见表1-2表1-2轿车的基本重量(千克)发动机型号YP型(1.6升)JV型(1.8升)总重14401460自重955985载重4854753.汽车的技术性能汽车的技术性能见表1-3表1-3汽车的技术性能发动机型号YP型(1.6升)JV型(1.8升)最高车速(公里/时)166169最低稳定车速(公里/时)≤20加速O-80公里/时8.6秒7.4秒加速O-100公里/时13.1秒11.5秒油耗(90公里/时) 6.6升/100公里 6.3升/100公里油耗(120公里/时)8.8升/100公里8.3升/100公里4.汽车容量数据汽车容量数据见表1-4表1-4汽车容量数据(升)汽油箱60发动机冷却系 6.0发动机润滑系 3.0凤窗洗涤器 3.0变速器 1.7制动液罐及各分泵0.5行李箱容积535二、发动机技术参数发动机技术参数见表1-5表1-5发动机技术参数发动机型号YP型(1.6升)JV型(1.8升)排量(升) 1.6 1.8缸径×行程(毫米)79.5×8081×86.4压缩比8.28.5最大功率(千瓦)63(5600转/分)66(5000转/分)最大扭矩(牛·米)126.42(3200转/分)142.1(3500转/分)最低比油耗(克/千瓦·小时)285(4000转/分)最低汽油辛烧值80(RON91)80(RON91)怠速CO排放指标<1.5%怠速HC排放指标<10-3发动机怠速(转/分)950±50850±50点火顺序1-3-4-2火花塞间隙(毫米)0.7-0.9三、底盘技术参数底盘技术参数见表1-6表1-6底盘技术参数项目数据标准离合器踏板总行程(毫米)150±5离合器踏实板自由行程(毫米)15-25前轮前束值空载-1—-3毫米(-20′±10′)满载-30′±15′后轮前束值25′±15′满载时轮胎气压(千帕)前轮190后轮(或备胎)230制动踏板总行程(毫米)135制动踏板自由行程(毫米)≤1/3×135韧速为30公里A才时制动距离(米)≤5.8接近角(度)17离去角(度)18Ⅱ桑塔纳汽车使用相关知识一、汽车的正确使用1.发动机的冷启动冷启动发动机时必须使用启动拉索(阻风门)。
上海大众全新一代桑塔纳产品手册目录前言 (2)大气雅致的设计 (5)结实成熟的大气外观 (5)赏心优雅的质感内饰 (6)智能实用的配置 (9)创新灵动的自如驾驭 (9)舒适实用的智能享受 (11)安全可靠的质量 (14)泰然自若的德系安全 (15)可靠全面的安心体验 (17)前言作为上海大众Santana品牌2012年在中国市场的最新力作，全新一代桑塔纳是一款大气舒适、至真品质的经典德系中级轿车，为当今社会中求真进取, 值得信赖的新中坚力量度身打造。
全新一代桑塔纳在保持原有Santana品牌优势的基础上，基于中国消费者的需求，通过对外观造型、内饰设计、驾驭享受、智能科技、德系安全、安心体验六大方面的全面升级，进一步丰富了产品的技术内涵，为Santana品牌注入新的价值和意义。
全新一代桑塔纳的整体设计采用大众汽车集团最新的设计语言，外观造型大气成熟、内饰赏心优雅，满足国内消费者最新的审美观念，彰显出全新一代桑塔纳现代与经典交织的成熟气质；同时，全新一代桑塔纳搭载了强劲高效的动力系统，以及灵动自如的辅助驾驭系统，为消费者提供了拥有大众品质保障的驾控体验；另外，全新一代桑塔纳还拥有了代表卓越品质的生产工艺、绿色环保的节能配置、实用舒适的多媒体享受、技术悉心驱动的主动安全、以及绝不妥协的被动安全设计，使其具备了超越同级别车的综合优势。
自1983年进入中国以来，Santana品牌已经创造了近400万辆的销售奇迹。
时至今日，Santana品牌始终保持约20万辆的年销量，这样的市场表现在当前车市依旧可以跻身“畅销车”的行列，Santana品牌无愧于中国车坛常青树的经典美誉。
在中国车市扎根29年来，Santana品牌与中国汽车工业共同成长，见证了中国的改革开放，见证了国家的富强，见证了中国逐步融入世界的历程，见证了人们生活节奏和生活方式的变化。
Santana品牌凭借一贯坚持的德系经典品质，为中国车市建立起真诚务实的品牌形象。
无论技术如何进步，桑塔纳这三个字所代表的精神内核，都是一脉相承的。
如今，随着全新一代桑塔纳的到来，其大气雅致的设计、智能实用的配置、安全可靠的质量，必将赢得当今社会中求真进取、值得信赖的新中坚力量的喜爱。
上海大众也将始终秉承当初完成第一辆桑塔纳时的真诚可靠，以“追求卓越，永争第一”的企业理念，为中国汽车工业续写下一段卓越传奇。

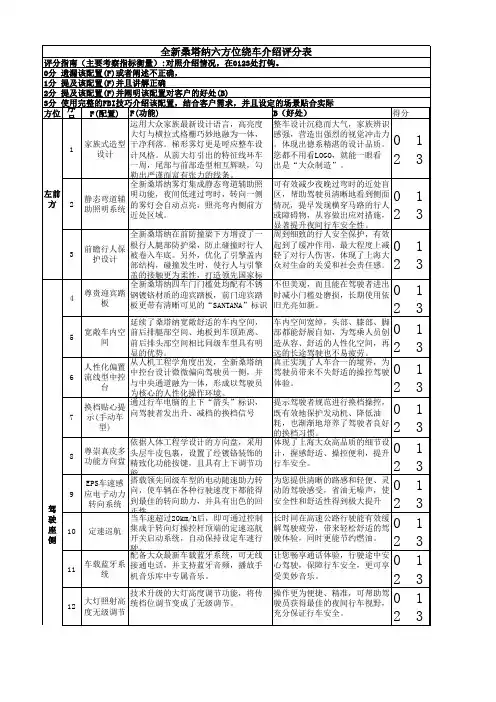

【产品核心亮点】产品亮点特征真·气质大气雅致的设计结实成熟的大气外观•横拉式镀铬格栅•飞翼式立体前大灯•梯形动感前雾灯•简约肌感力量侧围•家族硬朗尾部造型&两体式造型尾灯•15吋铝合金轮毂•多种车身颜色选择赏心优雅的质感内饰•尊崇真皮多功能方向盘•人性化流线型中控台•高光钢琴黑中控面板•镶拼车门内饰板•至真真皮座椅•四档高度可调前排中央扶手•精湛内饰细节处理•尊贵迎宾踏板•两款内饰色彩美学真·明智智能实用的配置创新灵动的自如驾驭•EA211全铝环保发动机•全新六速自动变速箱（带运动模式）•EPS电子助力转向系统•手动变速箱换挡提示•大灯照射高度无级调节•静态弯道辅助照明系统•定速巡航•倒车雷达舒适实用的智能享受•多媒体娱乐系统•音量智能随速调节•智能车载蓝牙系统•Climatronic 自动恒温空调•前排座椅加热•3D悦目白背光多功能组合仪表•贴心丰富储物空间•电动可调可加热外后视镜•双开启式防夹电动天窗•隐藏式扩散喷嘴•车内阅读灯自动熄灭功能•CAN-BUS车内局域网集控系统•整车电源智能管理系统真·品质安全可靠的质量泰然自若的德系安全•ESP车身动态电子稳定系统•全工况ABS+EBV系统•MSR发动机阻力矩控制系统•ASR牵引力控制系统•HBA紧急制动辅助系统•CBC弯道辅助功能•GMB偏转力矩调整•HVV后轴全制动•BSW制动盘擦拭除水•EDS电子差速锁•全方位六安全气囊可靠全面的安心体验•激光焊接高刚性车身•特制前防撞钢梁•热成型A、B柱工艺•整体式一次成型加厚车门•可溃式转向管柱&踏板碰撞限位装置•前排燃爆式预紧限力安全带（带未系提醒功能）•新一代WOKS安全头枕•后排三独立头枕及三独立三点式安全带•儿童安全座椅固定装置（Isofix+T opTether）•前瞻行人保护设计•领先防腐工艺•环保水性漆•PVC底盘装甲•第四代智能防盗系统—大气雅致的设计—全新一代桑塔纳致力于为消费者打造成熟硬朗的车型。
整体造型遵从大众简约纯粹的设计理念，充分体现大众集团最新的设计风格：外型风格硬朗刚劲、线条简洁犀利、型面关系干净利落；内饰风格与外型设计交相呼应，将实用与美观完美的融合在一起，整体造型简约不失质感。
全新一代桑塔纳里里外外皆展露出大气、优雅与经典的特质，将继续引领当今中级轿车的设计美学潮流。
结实成熟的大气外观•横拉式镀铬格栅全新一代桑塔纳延续大众家族式设计语言，已成为经典的水平横拉式进气格栅大气而稳健。
两侧大灯画龙点睛般地与上格栅融为一体，刚劲有力之余也增加了前脸的视觉宽度。
格栅内精心勾勒的镀铬装饰条，与银色基座巧妙搭配，精致而不失大气，进一步强调整车犀利而简约的风格特征。
•飞翼式立体前大灯大众集团最新造型语言在全新一代桑塔纳上充分展现。
飞翼式立体前大灯英气夺目，两侧延展而微微上翘的多边形轮廓简约而果敢，蕴含着些许商务气质。
不羁于平淡的灯腔内部结构则独具雕塑感，彰显一番炯炯有神的动感表情。
•梯形动感前雾灯全新一代桑塔纳前雾灯采用干净利落的梯形设计，表面曲线同前保险杠线条巧妙融合，不乏强壮而富有内涵的时尚气息。
灯腔造型亦经全面优化，悉心设计的大角度反射面可提升恶劣天气下侧前方近处的照明效果。
如此这般，举手投足间已将精心雕琢与实用功能完美融合，堪称人性设计的集大成者。
•简约肌感力量侧围全新一代桑塔纳遵从大众简约纯粹的设计理念，又融入更多前瞻性设计语言。
简洁而果敢的型面处理有效衬托出高挺的肩部，营造出额外的坚实感。
硬朗的高立体腰线一直延伸至尾部车灯，没有丝毫矫饰的痕迹，令侧向视觉更加修长挺拔。
寥寥几笔线条，成熟与激情相得益彰，也赋予了一份独特的优雅气息。
•家族硬朗尾部造型&两体式造型尾灯全新一代桑塔纳尾部造型呼应硬朗有力的整车设计思路，拥有明显的家族特征。
严谨的线条处理充分展现饱含张力感的气魄轮廓。
两体式尾灯布置辅以大众经典的灯腔造型，错落有致而硬朗有力，产生强烈的横向视觉效果。
•15吋铝合金轮毂全新一代桑塔纳紧扣中国消费者个性需求，提供两款不同创意的铝合金轮毂。
轮毂造型利落硬朗，型面处理紧凑动感，呈现出一种独特的肌肉美感，彰显不凡的自信与风度。
注：铝合金轮毂还具有重量轻，硬度高，制动盘散热性好等优点。
•多种车身颜色选择作为一款时尚与大气交融，优雅与硬朗交织的魅力车型，全新一代桑塔纳告别以往单纯的黑白色系，充分调研中国消费者的用车喜好，提供包括幸运金、吉祥银、康宁蓝、平安白、如意黑、和谐灰等多种车身颜色选择。
赏心优雅的质感内饰•尊崇真皮多功能方向盘全新一代桑塔纳采用具有明显家族特色的三辐真皮多功能方向盘，握感舒适而动感十足，在触觉与视觉的交织中提升驾驶快感。
大众标准铝镁合金方向盘骨架轻盈坚固，精心包裹进口真皮，织以精湛黑色缝线，宛如一件大气的工艺品呈现在眼前。
借助镀铬装饰的精致化多功能按键，双手无需离开方向盘即可操控音响、接听蓝牙电话或切换仪表盘显示信息，油然而生的品质感中蕴含独特的科技品位。
•人性化流线型中控台全新一代桑塔纳优雅而大气的内饰风格与外型构思交相呼应。
别具一格的中控台设计以人性化为核心，向驾驶员一侧轻微偏移7.8°，带来上佳的便捷操作体验。
横向视觉突出的线条走向符合大众一贯设计风格，整体简约而不失质感。
其亦与中央通道巧妙相连，获得更丰富的储物空间，可谓实用与美学的集大成者。
•高光钢琴黑中控面板细节的不懈雕琢充分展现了上海大众精湛的设计水平，全新一代桑塔纳为多媒体娱乐系统配备高光钢琴黑面板，让简洁内敛的中控台增添了些许俊酷的成分，大气魅力随之而生。
与之搭配的是镀铬装饰的按键旋钮，炫银质感中散发着画龙点睛的时尚气息。
•镶拼车门内饰板全新一代桑塔纳车门内饰板采用镶拼双色设计，拼接线条简洁有力，精心修饰的搭手区亦令层次感尤为突出，为实用而兼顾美观的设计理念提供新的诠释。
•至真真皮座椅全新一代桑塔纳配备经过人体工程学优化的至真真皮座椅。
座椅线条简洁流畅，独特的装饰纹路在提升内饰质感同时，完美贴合人体肩部、腰部及腿部曲线，提供扎实舒适的支撑效果。
坐垫及靠背表面覆盖品质上乘的头层牛皮，精湛的拼接工艺让舒适耐用与大气愉悦完美结合，给人以惬意的驾乘享受。
•四档高度可调前排中央扶手长途旅行，舟车劳顿，手臂的疲乏不单单影响前行的心情，也会对行车安全造成隐患。
全新一代桑塔纳配备精致皮革包裹的四档高度可调中央扶手，拥有高达80mm 的调节高度。
不同身材驾驶员均可获得舒适的手臂支撑，有效缓解长途驾车带来的疲劳。
•精湛内饰细节处理简约现代的内饰风格下，全新一代桑塔纳不乏精湛的细节处理。
豪华大气的方形空调出风口，因为镀铬装饰而平添一份利落与时尚；中控台下方储物盒旁的点烟器拥有红色装饰灯，在示廓灯模式下即可自动点亮，人性实用之外，优雅气息不断散发；而激光切割工艺的成功采用，则让副驾驶席面前的传统气囊盖与前面板融为一体，内饰造型的整体感应运而生。
•尊贵迎宾踏板全新一代桑塔纳在前门布置了不锈钢镀铬材质的迎宾踏板，长期使用依旧光亮如新。
“SANTANA”标识清晰大气，车门开启一瞬，尽显越级尊贵与品位。
•两款内饰色彩美学全新一代桑塔纳内饰创意充分考虑本土化设计元素，注重舒适与实用的完美结合，两款色彩格调均为中国消费者量身定制。
经典米色内饰搭配仿桃木装饰条或檀香金装饰条，豪华大气之间，透露出些许舒适优雅的商务气质；同时提供颇具动感的黑色内饰，带来年轻而实用的纯真气息，不乏活力与激情。
•—智能实用的配置—全新一代桑塔纳的产品配置充分展现了与时俱进、传承创新的精神。
既有对高品质、高耐用性等产品优势的传承，也增添了诸多新时代尖端技术，如采用全铝制的、轻量化技术的EA211全铝环保发动机、全新六速自动变速箱、EPS电子助力转向系统等配置，带来灵动自如的驾驭体验。
而Climatronic 自动恒温空调、前排座椅加热等人性化配置，则将全新一代桑塔纳的驾享体验提升到一个新的高度。
创新灵动的自如驾驭•EA211全铝环保发动机全新一代桑塔纳搭载大众集团最新研发的EA211 全铝环保发动机。
该发动机开启了铝合金发动机的划时代标准——从缸体到缸盖，甚至油底壳均采用铝合金精心打造。
发动机结构也获得全面优化，包括排气歧管在内的一大批零部件通过铸造直接整合在缸盖或缸体内，发动机体积及重量均大幅减小，油耗及二氧化碳排放控制在令人惊叹的极低水平，堪称绿色环保的能效典范。
