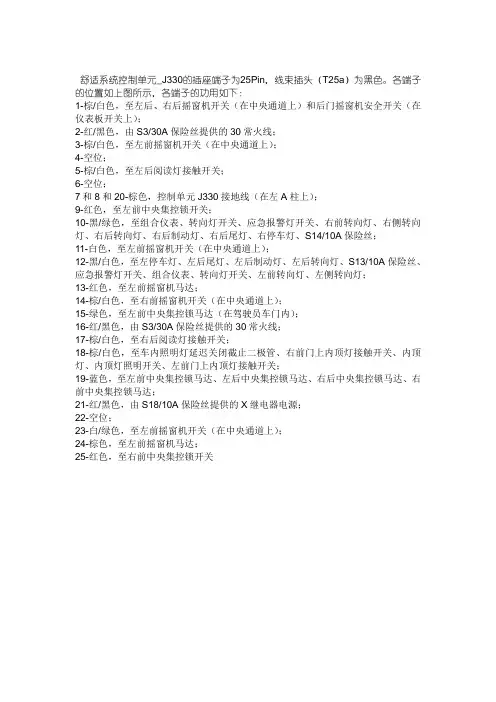

舒适系统控制单元_J330的插座端子为25Pin，线束插头（T25a）为黑色。
各端子的位置如上图所示，各端子的功用如下：1-棕/白色，至左后、右后摇窗机开关（在中央通道上）和后门摇窗机安全开关（在仪表板开关上）；2-红/黑色，由S3/30A保险丝提供的30常火线；3-棕/白色，至左前摇窗机开关（在中央通道上）；4-空位；5-棕/白色，至左后阅读灯接触开关；6-空位；7和8和20-棕色，控制单元J330接地线（在左A柱上）；9-红色，至左前中央集控锁开关；10-黑/绿色，至组合仪表、转向灯开关、应急报警灯开关、右前转向灯、右侧转向灯、右后转向灯、右后制动灯、右后尾灯、右停车灯、S14/10A保险丝；11-白色，至左前摇窗机开关（在中央通道上）；12-黑/白色，至左停车灯、左后尾灯、左后制动灯、左后转向灯、S13/10A保险丝、应急报警灯开关、组合仪表、转向灯开关、左前转向灯、左侧转向灯；13-红色，至左前摇窗机马达；14-棕/白色，至右前摇窗机开关（在中央通道上）；15-绿色，至左前中央集控锁马达（在驾驶员车门内）；16-红/黑色，由S3/30A保险丝提供的30常火线；17-棕/白色，至右后阅读灯接触开关；18-棕/白色，至车内照明灯延迟关闭截止二极管、右前门上内顶灯接触开关、内顶灯、内顶灯照明开关、左前门上内顶灯接触开关；19-蓝色，至左前中央集控锁马达、左后中央集控锁马达、右后中央集控锁马达、右前中央集控锁马达；21-红/黑色，由S18/10A保险丝提供的X继电器电源；22-空位；23-白/绿色，至左前摇窗机开关（在中央通道上）；24-棕色，至左前摇窗机马达；25-红色，至右前中央集控锁开关。
上海大众全新一代桑塔纳产品手册目录前言 (2)大气雅致的设计 (5)结实成熟的大气外观 (5)赏心优雅的质感内饰 (6)智能实用的配置 (9)创新灵动的自如驾驭 (9)舒适实用的智能享受 (11)安全可靠的质量 (14)泰然自若的德系安全 (15)可靠全面的安心体验 (17)前言作为上海大众Santana品牌2012年在中国市场的最新力作，全新一代桑塔纳是一款大气舒适、至真品质的经典德系中级轿车，为当今社会中求真进取, 值得信赖的新中坚力量度身打造。
全新一代桑塔纳在保持原有Santana品牌优势的基础上，基于中国消费者的需求，通过对外观造型、内饰设计、驾驭享受、智能科技、德系安全、安心体验六大方面的全面升级，进一步丰富了产品的技术内涵，为Santana品牌注入新的价值和意义。
全新一代桑塔纳的整体设计采用大众汽车集团最新的设计语言，外观造型大气成熟、内饰赏心优雅，满足国内消费者最新的审美观念，彰显出全新一代桑塔纳现代与经典交织的成熟气质；同时，全新一代桑塔纳搭载了强劲高效的动力系统，以及灵动自如的辅助驾驭系统，为消费者提供了拥有大众品质保障的驾控体验；另外，全新一代桑塔纳还拥有了代表卓越品质的生产工艺、绿色环保的节能配置、实用舒适的多媒体享受、技术悉心驱动的主动安全、以及绝不妥协的被动安全设计，使其具备了超越同级别车的综合优势。
自1983年进入中国以来，Santana品牌已经创造了近400万辆的销售奇迹。
时至今日，Santana品牌始终保持约20万辆的年销量，这样的市场表现在当前车市依旧可以跻身“畅销车”的行列，Santana品牌无愧于中国车坛常青树的经典美誉。
在中国车市扎根29年来，Santana品牌与中国汽车工业共同成长，见证了中国的改革开放，见证了国家的富强，见证了中国逐步融入世界的历程，见证了人们生活节奏和生活方式的变化。
Santana品牌凭借一贯坚持的德系经典品质，为中国车市建立起真诚务实的品牌形象。
Standard3000中⽂操作⼿册part13.6. 電箱/控制器3.6.1. 技術資料y尺⼨(寬×⾧×⾼) 205×340×345 mm3000W y輸出功率 1000/2000/50/60Hz，y電源供應 230V,單相電源y溝通介⾯ RS232y LCD顯⽰螢幕 16⾏×40字y參數資料庫32組焊接參數y加⼯資料庫儲存最近25組焊接資料y重量約16 kg本電箱達到下列⼯業安全規定所需標準：y EN 61000-6-4 EMVy EN 61000-6-2 EMVy EN 55011 class A/group 1y Low voltage guidelines 73/23/ EWG4 操作前注意事項4.1. 連接電源與機器各部分請完成以下步驟使機器準備就緒：1.固定壓機上的⼯作檯2.連接壓機與電箱之間的電線注意：電源線請務必接地。
3.將壓機上之電線插⼊電箱背⾯插座：1壓機2雙⼿起動開關3RF (與換能器連接)4電源4.1.1. 主動溝通裝置5RS232插座 (9孔D-sub插座)6數位輸⼊ (25孔D-sub插座，序列埠)7數位輸出 (25孔D-sub插座，序列埠)其他資料請⾒第⼋章”資料分析”，插座配置請⾒第九章”主動溝通與信號傳送”。
4.1.2. 壓縮空氣源：最⼤7 bar；105 psi依下列指⽰轉動壓縮空氣閥(21)：4.將壓縮空氣喉(21a)與壓縮空氣供應源連接。
5.將壓縮空氣閥(21)轉⾄⼯作位置。
注意：若輸⼊壓縮空氣壓⼒⼤於7 bar，附加安全氣閥會⾃動開啟釋放過多的空氣壓⼒。
4.1.3. 裝備隔⾳罩SSK-H1ADG電箱電源2數位輸⼊ (25孔D-sub插座，序列埠) 3數位輸出 (25孔D-sub插座，序列埠) 4壓機5雙⼿起動開關6RF (與換能器連接)拆除隔⾳罩後⽅⾯板可調整壓機，卸除或裝備隔⾳罩。
4.2. 操作及顯⽰元件4.2.1. 壓機1 換能器外罩內藏超⾳波發振系統及電源線。
桑塔纳3000资料图7084-5 桑塔纳3000轿车大、小灯系统电路一、桑塔纳3000轿车大、小灯系统电路组成桑塔纳3000轿车大、小灯系统电路主要由蓄电池、点火开关、熔断丝、车灯开关及变光/超车灯开关、灯泡等组成。
1.大、小灯系统电路工作过程如下: , 小灯、尾灯工作过程车灯开关E1置于1挡或2档位置。
此时小灯、尾灯中的工作电流由蓄电池正极(+)?主保险S301?30线?车灯组合开关30接线端子?灯光开关1挡或2档?车灯组合开关58L端子和58R端子?熔断丝S13与S14?前照灯左、右小灯丝及左、右尾灯丝?搭铁?蓄电池负极(,)，于是前、后小灯、尾灯点亮。
, 大灯工作过程a.接通点火开关，车灯开关E1置于2挡位置，变光开关E4处于0(近光)位置。
此时前照灯电路中的工作电流由蓄电池正极(+)?主保险S301?30线?点火开关X接线端子?车灯组合开关X接线端子?灯光开关2挡?车灯组合开关56b端子?熔断丝S10与S11?前照灯左、右近光灯丝?搭铁?蓄电池负极(,)，于是两前照灯近光灯点亮。
b.在上述前照灯近光工作的情况下，将变光开关远光E4朝转向盘方向拉过压力点，使变光开关E4处于1挡位，此时前照灯电路中的工作电流由蓄电池正极(+)?主保险S301?30线?点火开关X接线端子?车灯组合开关X接线端子?灯光开关2挡?车灯组合开关56端子?变光开关56端子?变光开关l挡位?变光开关56a端子?熔断丝S8与S9?前照灯左、右远光灯丝及远光指示灯?搭铁?蓄电池负极(,)，于是前照灯远光及仪表板中的远光指示灯均被点亮。
, 超车灯工作过程超车时，只需将变光开关E4朝转向盘方向拉至压力点，此时超车灯电路工作电流由蓄电池正极(+)?主保险S301?30线?熔断丝S24?变光开关30端子?变光开关超车挡位?变光开关56a端子?熔断丝S8与S9?前照灯左、右远光灯丝及远光指示灯?搭铁?蓄电池负极(,)，于是前照灯远光及仪表板中的远光指示灯同时点亮。
2004上海大众桑塔纳3000维修手册（四）电器设备页码12目录27 起动电机电源蓄电池- 蓄电池处理说明- 关于铅酸蓄电池的警告提示和安全规定- 蓄电池拆卸前的目测- 拆卸和安装蓄电池- 蓄电池固定底座的检查- 蓄电池充电- 蓄电池的检查起动电机- 拆卸和安装起动机拆卸和安装三相交流发电机楔形皮带的检查- 楔形皮带的检查- 拆卸和安装楔形皮带- 三相交流发电机上楔形皮带轮的更换 90 组合仪表拆卸和安装组合仪表收放机- 拆卸和安装收放机前扬声器- 拆卸和安装前高音扬声器- 拆卸和安装前低音扬声器后扬声器- 拆卸和安装后扬声器天线- 拆卸和安装天线92 雨刮装置和风窗清洗装置风窗雨刮系统- 风窗雨刮系统安装简图- 拆卸和安装雨刮器系统- 拆卸和安装雨刮器橡胶片- 雨刮器橡胶片终端偏差的调整风窗清洗装置- 拆卸和安装风窗清洗液罐和清洗液泵 94 光源灯开关- 外部大灯- 大灯安装简图- 更换大灯灯泡- 拆卸和安装大灯- 调整大灯- 更换前雾灯灯泡前雾灯- 前雾灯安装简图- 拆卸和安装前雾灯- 调整雾灯侧面转向灯高位制动灯- 拆卸和安装高位制动灯尾灯和后转向灯- 更换尾灯和后转向灯- 拆卸和安装尾灯和后转向灯fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电器设备页码22倒车灯及后雾灯- 更换倒车灯及雾灯灯泡- 拆卸和安装倒车灯及雾灯后牌照灯- 后牌照灯的拆卸更换及安装96 光源灯开关- 车内前阅读灯- 拆卸和安装前阅读灯带天窗控制 - 前阅读灯泡的更换带天窗控制- 拆卸和安装前阅读灯不带天窗控制 - 前阅读灯泡的更换不带天窗控制后阅读灯- 拆卸和安装后阅读灯- 更换后阅读灯泡拆卸和安装化妆镜照明灯发动机舱照明灯和开关- 拆卸和安装发动机舱照明灯- 拆卸和安装发动机舱照明灯开关行李箱照明灯和开关- 拆卸和安装行李箱照明灯- 拆卸和安装行李箱照明灯开关防盗控制单元- 拆卸和安装防盗控制单元集控锁控制单元- 拆卸和安装集控锁控制单元中央电器- 拆卸和安装中央电器fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电器设备页码17蓄电池说明处于生产技术的原因车辆上安装的蓄电池的外形可能与图示的不相同本手册所描述的注意事项和操作说明适用于所有的蓄电池蓄电池是车辆中最重要的电器部件免维护的蓄电池对用户满意大有裨益为了确保长期的耐用性蓄电池必须根据本维修手册中的操作指南说明进行检查维修和保养除了起动功能之外蓄电池还作为发电机负载并为车辆中电器设备提供电能蓄电池经历着技术上的演变人们一直在对其进行不断的开发但是目前还不可能在车辆中使用一个完全无需维修的蓄电池--27-01--蓄电池处理说明蓄电池接线柱不得上油脂蓄电池接线柱只允许用手接上不要太用力以避免损坏蓄电池壳体蓄电池接线柱的拧紧力矩为5Nm箭头所示当蓄电池重新接线时不要忘记按照维修手册和或操作说明对车辆装备收音机时钟舒适性电器电动车窗升降机等进行检查--27-02--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电器设备页码27关于铅酸蓄电池的警告提示和安全规定1 -禁止火火花明火和吸烟–避免在处理导线和电气装置时因为静电放电而产生火花–避免短路不允许将任何工具置于蓄电池之上2 –进行蓄电池维修工作时必须带护目镜3 -儿童远离酸和蓄电池4 -废弃物处理–旧蓄电池必须由专业部门处置5 -绝对不能将旧蓄电池作为生活垃圾进行处理6 -爆炸危险–蓄电池充电时将会形成一种高爆炸性的混合气体7 -遵守电气设备维修手册和使用说明中关于蓄电池的提示内容8 -腐蚀危险–蓄电池酸液有强腐蚀性因此应戴上防护手套和护目镜--27-03--蓄电池拆卸前的目测请您在开始全面测量前务必通过目检检查蓄电池的外部状态和连接情况通过这项检查应确定蓄电池壳体是否有损坏因为壳体损坏可能引起酸液溢出蓄电池接线柱蓄电池导线接头是否有损坏蓄电池接线柱损坏将无法保证蓄电池接线柱接触良好在蓄电池接线柱接线时还要注意要以本手册中所规定的扭矩旋紧如果蓄电池接线柱未正确连接和拧紧可能引起导线起火并可能引起电气设备的功能故障在这种情况下车辆的性能状况在很大程度上无法保证--27-04--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电器设备页码37fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电器设备页码47拆卸和安装蓄电池注意在电气设备上作业之前必须先断开蓄电池接地线拆卸- 断开蓄电池负极接地线- 断开蓄电池正极导线- 旋松六角螺栓-2-- 拆卸固定卡子--27-05--安装1- 蓄电池底板2-固定卡子◆必须扣压到蓄电池护底板上蓄电池的底板厚度为20mm3-六角螺栓◆ 22Nm4-蓄电池固定的支架说明连接蓄电池前必须根据维修手册检查车辆装备收放机时钟车窗电动升降机--27-06--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6。
