课时17.2《欧姆定律》导学案

探究点一 欧姆定律

1．简述欧姆定律的内容，并指出公式中各字母的含义及各物理量的单位。

答：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

I＝UR

I：电流，单位：安A；

U：电压，单位：伏V；

R：电阻，单位：欧Ω。

探究点二 理解欧姆定律

2．根据欧姆定律I＝UR，可变形得到R＝UI。对此，下列说法中正确的是 ( )

A．导体电阻的大小跟导体两端的电压成正比

B．导体电阻的大小跟导体中的电流成反比

C．当导体两端的电压为零时，导体的电阻也为零

D．导体电阻的大小跟导体两端的电压和通过导体的电流无关

3．一段导体接在电压可调的电源上，如图所示。当导体两端的电压增加为原来的2倍时，下列说法中正确的是( )

A．通过导体的电流变为原来的2倍

B．导体的电阻变为原来的2倍

C．通过导体的电流不变

D．导体的电阻不变

易错警示：①混淆串、并联电路的电阻特点

探究点三 利用欧姆定律公式进行简单计算

4．如图所示，电源电压为8V，电阻R的阻值为10Ω，灯泡L两端的电压为6V，则通过灯泡的电流为多少？灯泡的电阻为多少？

5．某导体两端加上6V的电压时，通过导体的电流为0.3A。当导体中电流为0.4A时，导体两端的电压为多大？

当堂练习

1．由欧姆定律公式可知

A．同一导体两端的电压跟通过导体的电流成反比

B．导体两端的电压为零时，因为没有电流通过，所以导体电阻为零

C．导体中的电流越大，导体的电阻就越小

D．导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示

2．如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω．下列说法正确的是（ ）

A．通过电阻R1的电流为0.5A B．电源电压为5V

C．电阻R1的阻值为15Ω D．若断开开关S2，电流表A1示数变大

3．两定值电阻甲、乙的电流与电压关系图像如图所示，现在将甲和乙并联后接在电压为3V的电源两端．下列分析正确的是

A．甲的电阻是乙的电阻的两倍B．甲的电压是乙的电压的两倍

C．流过甲的电流是流过乙的两倍D．流过乙的电流是流过甲的两倍

4．几位同学学习了欧姆定律后，根据I=UR，导出了R=UI．于是他们提出了以下几种看法，你认为正确的是

A．导体电阻的大小跟通过导体中的电流成反比

B．导体电阻的大小跟加在导体两端的电压成正比

C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关

D．导体两端不加电压时，导体的电阻为零

5．已知12:2:3RR，将它们接在如图所示电源电压为12V的电路中，闭合开关S则通过它们的电流之比及它们两端的电压之比是（ ）

A．12:3:2II 12:1:1UU B．12:3:2II 12:3:2UU

C．12:2:3II 12:1:1UU D．12:1:1II 12:3:2UU

6．把阻值为2欧的电阻R1 与阻值为5欧的电阻R2串联起来接在电源上，I1:I2=_____,U1 :U2=_____；

7．欧姆定律公式的理解：

①公式中的电流、电压和电阻必须是在__________中；

①电流、电压和电阻中已知任意的_____个量就可求另一个量；

①计算时单位要__________。

8．欧姆定律公式：__________。推导式：________、________。

9．通过一个电阻器的电流是0.4 A，电阻器的电阻是90 Ω，求它们两端的电压是________．

10．如图所示的电路中，R1=15Ω，R2=10Ω，闭合开关S后，电流表的示数为0.3A。求：

(1)电源电压；

(2)R1的电流。

参考答案

1.【答案】D

【解析】A．电压是形成的电流的原因，不会随电流的变化而变化．此选项错误；

B．导体两端的电压为零时，电流为零，但导体电阻不为零．此选项错误；

C．导体中的电流越大，说明两端电压越大，但电阻不变．此选项错误；

D．在物理学中，导体的电阻等于两端的电压与通过的电流的比值．此选项正确．

2.【答案】C

【解析】由电路图可知，两电阻并联，电流表A2测R2支路的电流，电流表A1测干路的电流；开关S1控制整个电路，开关S2控制电阻R1；因为并联电路中干路电流等于各支路电流之和，所以通过电阻R1的电流：120.50.30.2IIIAAA，故A错误；又因为并联电路中各支路两端的电压相等，故根据欧姆定律可得，电源的电压：

2220.3103UUIRAV，故B错误；电阻R1的阻值：113150.2UVRIA ，故C正确．若断开开关S2，电流表A1只测量R2的电流，电流表A1示数变小，故D错误．

故选C．

3.【答案】C

【解析】A．3V100.3AAAURI，B的电阻是A电阻的2倍，故A错误．

B．并联电路中各支路两端的电压相等，故B错误；

CD．通过A的电流为IA=0.6A，通过B的电流为IB=0.3A，流过A电阻的电流是流过B电阻的两倍，故C正确，D错误；

4.【答案】C

【解析】导体的电阻是本身的属性，与导体的材料，长度，横截面积有关；并不随电流、电压的改变而改变，两端不加电压时，导体的电阻也不会为零．

所以A，B，D错误，C正确．

故选C．

5.【答案】A

【解析】由并联电路中电压规律可知，它们两端的电压等于电源电压，故它们两端的电压之比为1①1，由UIR可得，电流之比为

11221232UIRRUIRR

故选A。

6.【答案】1：1 2：5

【解析】两电阻串联时，通过两电阻的电流相等，即I1：I2=1：1．由欧姆定律UIR可知UIR,所以电阻两端的电压之比

121122122Ω:5Ω2:5:::UUIRIRRR

7.【答案】同一段电路 两 统一 【解析】①[1]公式中的电流、电压和电阻必须是在同一段电路中，或同一个用电器的。

①[2]U、I、R中已知任意两个量就可以求出另一个量。

①[3]计算时，单位要注意统一。

8.【答案】=UIR =UIR =URI

【解析】[1][2][3]欧姆定律公式=UIR。推导式为=UIR和=URI。

9.【答案】36V

【解析】通过一个电阻器的电流是0．4A，电阻器的电阻是90Ω，根据通过导体的电流和导体的电阻可以计算它两端的电压．

由公式UIR得UIR=0．4A90Ω=36V

10.【答案】(1)3V； (2)0.2A

【解析】(1)分析电路图可知，两个电阻R1和R2并联，电流表测定值电阻R2的电流，则电源电压为

2220.3A10Ω3VUUIR

(2)R1的电流为

113V=0.2A15ΩUIR

答：(1)电源电压为3V；

(2)R1的电流为0.2A。

合集下载

高二物理选修3-1(理科生)_《欧姆定律》导学案1

高二物理选修3-1(理科生)_《欧姆定律》导学案1

1 / 4

课 题 欧姆定律 课时安排 3课时

学 习

目 标 1、知道什么是电阻及电阻的单位。

2、.理解欧姆定律，并能用来解决有关电路的问题。

3、知道导体的伏安特性，知道什么是线性元件和非线性元件。

教 学

重 点

难 点 重点：欧姆定律的内容、表达式、适用条件及利用欧姆定律分析、解决实际问题。

难点：伏安特性曲线的物理意义。

导 学 流 程

自主

学习 1．对给定的导体，UI保持不变，对不同的导体，UI一般不同，比值UI反映了导体对电流的 作用，叫做 ，用

表示．

导体的电阻取决于导体本身的性质，与导体两端的 和通过导体的 无关．

2．导体中的电流跟导体两端的电压成 ，跟导体的电阻成 ，用公式表示为I＝UR，这个规律叫欧姆定律，其适用于金属导体导电和 导电．

3．在直角坐标系中，纵坐标表示 ，横坐标表示 ，这样画出的I—U图象叫导体的伏安特性曲线．

在温度没有显著变化时，金属导体的电阻几乎是恒定的，它的伏安特性曲线是通过坐标原点的 ，具有这种伏安特性的电学元件叫做 元件．

欧姆定律对气态导体和半导体元件并不适用，在这种情况下电流与电压不成 ，这类电学元件叫 元件，它们的伏安特性曲线不是 ．

对电阻一定的导体，U—I图和I—U图两种图线都是过原点

2 / 4

的 直线，但U—I图象的斜率表示 ．

对于电阻随温度变化的导体（半导体），是过原点的曲线．

合作

探究

交流

知识点一 欧姆定律

1．由欧姆定律I＝UR导出U＝IR和R＝UI，下列叙述中正确的是（ ）

A．导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比

B．导体的电阻由导体本身的性质决定，跟导体两端的电压及流过导体的电流的大小无关

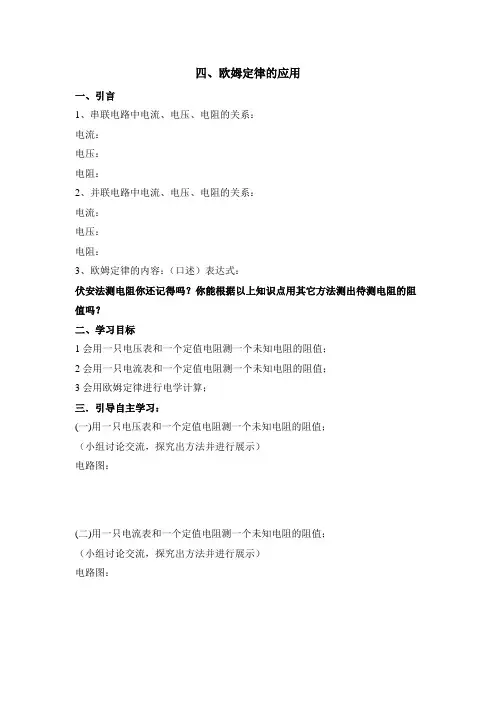

《欧姆定律的应用》导学案

《欧姆定律的应用》导学案

四、欧姆定律的应用

一、引言

1、串联电路中电流、电压、电阻的关系：

电流：

电压：

电阻：

2、并联电路中电流、电压、电阻的关系：

电流：

电压：

电阻：

3、欧姆定律的内容：（口述）表达式：

伏安法测电阻你还记得吗？你能根据以上知识点用其它方法测出待测电阻的阻值吗？

二、学习目标

1会用一只电压表和一个定值电阻测一个未知电阻的阻值；

2会用一只电流表和一个定值电阻测一个未知电阻的阻值；

3会用欧姆定律进行电学计算；

三．引导自主学习：

(一)用一只电压表和一个定值电阻测一个未知电阻的阻值；

（小组讨论交流，探究出方法并进行展示）

电路图：

(二)用一只电流表和一个定值电阻测一个未知电阻的阻值；

（小组讨论交流，探究出方法并进行展示）

电路图：

（三）会用欧姆定律进行电学计算；完成课后1、2题，在黑板上展示。

四．精讲点拨（讲解学生学习过程中遇到的问题和新生成的问题）

五．测评与反馈

1、几位同学学习了欧姆定律后，根据I=U/R，导出了R=U/I。于是他们提出了以下几种看法，你认为正确的是（ ）（5分）

A.导体电阻的大小跟通过导体中的电流成反比

B.导体电阻的大小跟加在导体两端的电压成正比

C.导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关

D.导体两端不加电压时，导体的电阻为零

2、两个电阻阻值分别为R1=12欧,R2=4欧,串联起来接入电路,那么通过它们的电流之比为I1:I2=( ),两个电阻电压之比U1:U2=( ).它们并联后接在电源上,它们的电压之比为( ),电流之比为( ).（10分）

3.电阻Rl=7Ω,R2=5Ω,串联后接在12V电源两端.此时电路总电阻为__ ___Ω,通过R1的电流为________ A,R2的电压_________V.（10分）

4、一个小灯泡阻值为10,正常工作时的电流强度为0.4A,现要将其接入12V的电路中,要求仍能正常发光,则应 联一个多大的电阻？（25分）

《欧姆定律》复习导学案

《欧姆定律》复习导学案

夏庄子中学《欧姆定律》复习案

编号：九物0917 备课人：徐军 审核人： 课型：精炼巩固

班级： 姓名： 小组：

复习目标：

1．知道欧姆定律的探究过程；

2．理解欧姆定律，并会利用欧姆定律进行简单的动态电路分析和计算。

复习重点：掌握欧姆定律，会用欧姆定律分析电路问题，进行电路计算。

复习难点：推导串联和并联电路中总电阻与各分电阻的关系。

复习过程：

一、自主复习：

1、探究电流与电压、电阻的关系。

①采用的研究方法是： 。即：a、保持 不变，改变 研究电流随

的变化关系；

b、保持 不变，改变 研究电流随 的变化关系。

②进行实验，设计出实验电路图和实验表格：

下表是我们在探究时的一组数据，我们得出的结论是什么？

表一

保持电阻不变时，研究电流随电压的变化

实验次数 电阻 电压U / V 电流I / A

1

R = __10_Ω 1 0.1

2 2

0.2

3 3 0.3

由表1可得:

表二

保持电压不变时，研究电流随电阻的变化

实验次数 电压 电阻R/ Ω 电流I / A

1

U = __2_V 5 0.4

2 10

0.2

3 15

0.13

由表2可得:

3、欧姆定律的应用： 法测电阻

（1）、实验原理：

（2）、实验应注意的问题：

○1、 连接实物时，必须注意开关 。

○2、闭合开关前，变阻器的滑片应在 处。本实验中，滑动变阻器的作用：1、 .2、 。

欧姆定律导学案

欧姆定律导学案

课题： 17.4欧姆定律在串并联电路中的应用 授课教师： 宋文莉 授课班级：九年（5）班 授课时间：2017.11.13

学习目标

1．理解欧姆定律，并能利用欧姆定律进行简单的计算；

2．能根据串联电路中电压及电流的规律，利用欧姆定律得到串联电路中电阻的规律。

过程方法 1.通过计算，学会解答电学计算题的一般方法，培养学生逻辑思维能力，

2．根据实验现象掌握多个电阻串联及并联规律，并从中体会实验教学的重要性。

情感目标

1.通过了解科学家发明和发现的过程，学习科学家坚忍不拔，探求真理的伟大精神和科学态度，激发学生努力学习的积极性和勇于为科学献身的热情。

教学重点

1.进一步熟练掌握欧姆定律，能熟练地运用欧姆定律计算有关电压、电流和电阻的简单问题

教学难点

掌握电阻的串联和并联的规律。

预习学案

【知识回顾】：

1．串联电路中电流的特点是： 。

串联电路中电压的特点是： 。

2．并联电路中电流的特点是： 。

并联电路中电压的特点是： 。

3．欧姆定律的内容： 。表达式： 。

【自主学习】：

一：欧姆定律在串联电路中的应用：

例题1:如图所示R1=10Ω，电源电压6v，开关S闭合后，求：（1）当滑动变阻器R接入电路的电阻R2=50Ω时，通过电阻R1的电流I；（2）当滑动变阻器接入电路的电阻R3=20Ω时，通过电阻R1的电流I’和总电流

结：①串联电路中通过某个电阻的电流或串联电路的电流，等于
