渔业保护增殖工程拦鱼电栅的设计与运行

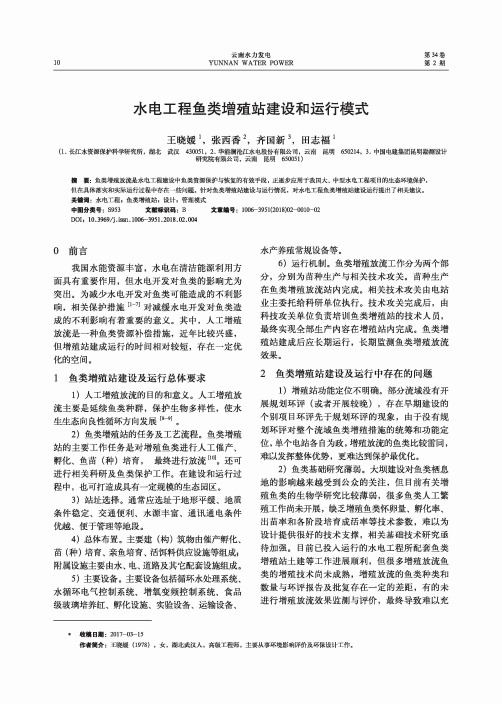

10云南水力发电YUNNAN WATER POWER第34卷第2期水电工程鱼类增殖站建设和运行模式王晓媛\张西香2,齐国新3,田志福1(1.长江水资源保护科学研究所，湖北武汉430051,2.华能澜沧江水电股份有限公司，云南昆明650214, 3.中国电建集团昆明勘测设计研究院有限公司，云南昆明650051)摘要：鱼类增殖放流是水电工程建设中鱼类资源保护与恢复的有效手段，正逐步应用于我国大、中型水电工程项目的生态环境保护，但在具体落实和实际运行过程中存在一些问题。

针对鱼类增殖站建设与运行情况，对水电工程鱼类增殖站建设运行提出了相关建议。

关键词：水电工程，鱼类增殖站，设计，管理模式中图分类号：S 953文献标识码：B文章编号：1006-3951(2018)02-0010-02DOI ： 10.3969/j . issn . 1006-3951.2018.02.0040前言我国水能资源丰富，水电在清洁能源利用方面具有重要作用，但水电开发对鱼类的影响尤为 突出。

为减少水电开发对鱼类可能造成的不利影 响，相关保护措施[1_7]对减缓水电开发对鱼类造 成的不利影响有着重要的意义。

其中，人工增殖 放流是一种鱼类资源补偿措施，近年比较兴盛， 但增殖站建成运行的时间相对较短，存在一定优 化的空间。

1鱼类増殖站建设及运行总体要求1)人工增殖放流的目的和意义。

人工增殖放流主要是延续鱼类种群，保护生物多样性，使水生生态向良性循环方向发展[8<。

2) 鱼类增殖站的任务及工艺流程。

鱼类增殖 站的主要工作任务是对增殖鱼类进行人工催产、 孵化、鱼苗（种）培育，最终进行放流[1°]。

还可 进行相关科研及鱼类保护工作。

在建设和运行过 程中，也可打造成具有一定规模的生态园区。

3)站址选择。

通常应选址于地形平缓、地质条件稳定、交通便利、水源丰富、通讯通电条件优越、便于管理等地段。

4) 总体布置。

主要建（构）筑物由催产孵化、苗（种）培育、亲鱼培育、活饵料供应设施等组成；附属设施主要由水、电、道路及其它配套设施组成。

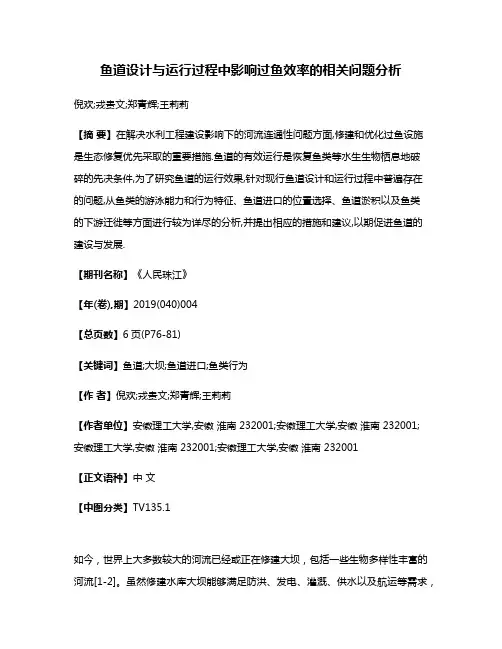

鱼道设计与运行过程中影响过鱼效率的相关问题分析倪欢;戎贵文;郑青辉;王莉莉【摘要】在解决水利工程建设影响下的河流连通性问题方面,修建和优化过鱼设施是生态修复优先采取的重要措施.鱼道的有效运行是恢复鱼类等水生生物栖息地破碎的先决条件,为了研究鱼道的运行效果,针对现行鱼道设计和运行过程中普遍存在的问题,从鱼类的游泳能力和行为特征、鱼道进口的位置选择、鱼道淤积以及鱼类的下游迁徙等方面进行较为详尽的分析,并提出相应的措施和建议,以期促进鱼道的建设与发展.【期刊名称】《人民珠江》【年(卷),期】2019(040)004【总页数】6页(P76-81)【关键词】鱼道;大坝;鱼道进口;鱼类行为【作者】倪欢;戎贵文;郑青辉;王莉莉【作者单位】安徽理工大学,安徽淮南 232001;安徽理工大学,安徽淮南 232001;安徽理工大学,安徽淮南 232001;安徽理工大学,安徽淮南 232001【正文语种】中文【中图分类】TV135.1如今，世界上大多数较大的河流已经或正在修建大坝，包括一些生物多样性丰富的河流[1-2]。

虽然修建水库大坝能够满足防洪、发电、灌溉、供水以及航运等需求，但是过多地修筑挡水建筑物势必会对流域连通性产生较大的负面影响。

大坝拦蓄水会导致流域内栖息地破碎，从而对流域内水生生物的生存构成威胁，特别对鱼类的威胁更大[3-4]。

鱼类通常依靠迁徙活动来获得其生长过程中所需要的营养物质，迁徙过程中，它们通常会选择具有平缓水流和细粒基质的地区作为最佳栖息地[5-7]。

水库大坝破坏了鱼类等水生生物的栖息地，而栖息地质量直接关系到生态系统的生物多样性[8-9]，因此，研究鱼道、升鱼机等过鱼建筑物对减小大坝的阻隔影响，帮助鱼类顺利洄游迁徙以及保护河流水生生物多样性具有重要的意义。

本文通过分析大量文献，归纳鱼道类型、鱼道设计与建设以及鱼道研究领域亟待解决的问题，提出了一些建设性意见。

1 鱼道类型及其特点1.1 鱼道类型鱼道的类型大致可以分为：工程技术型鱼道(池堰式、竖缝式、丹尼尔式和旁道系统等)、仿自然型鱼道(仿自然通道、加糙坡道型鱼道[10]等)和专用鱼道(鳗鱼梯、鱼闸和升鱼机等)，见图1。

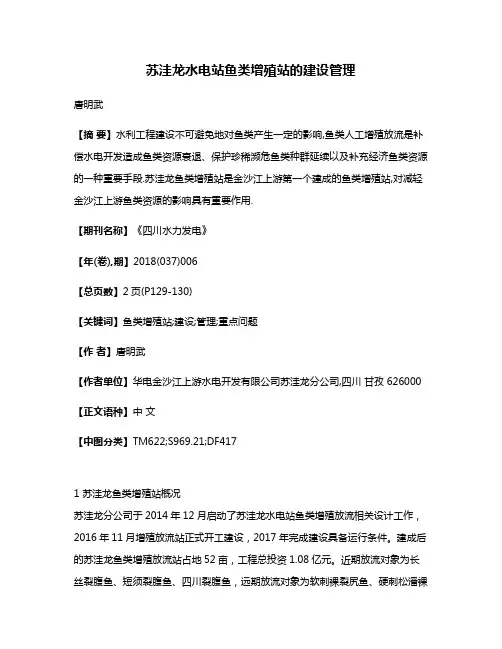

苏洼龙水电站鱼类增殖站的建设管理唐明武【摘要】水利工程建设不可避免地对鱼类产生一定的影响,鱼类人工增殖放流是补偿水电开发造成鱼类资源衰退、保护珍稀濒危鱼类种群延续以及补充经济鱼类资源的一种重要手段.苏洼龙鱼类增殖站是金沙江上游第一个建成的鱼类增殖站,对减轻金沙江上游鱼类资源的影响具有重要作用.【期刊名称】《四川水力发电》【年(卷),期】2018(037)006【总页数】2页(P129-130)【关键词】鱼类增殖站;建设;管理;重点问题【作者】唐明武【作者单位】华电金沙江上游水电开发有限公司苏洼龙分公司,四川甘孜 626000【正文语种】中文【中图分类】TM622;S969.21;DF4171 苏洼龙鱼类增殖站概况苏洼龙分公司于2014年12月启动了苏洼龙水电站鱼类增殖放流相关设计工作，2016年11月增殖放流站正式开工建设，2017年完成建设具备运行条件。

建成后的苏洼龙鱼类增殖放流站占地52亩，工程总投资1.08亿元。

近期放流对象为长丝裂腹鱼、短须裂腹鱼、四川裂腹鱼，远期放流对象为软刺裸裂尻鱼、硬刺松潘裸鲤、青石爬鮡、黄石爬鮡。

放流规模为50万尾/年。

2018年9月10日苏洼龙公司开展了首次增殖放流活动，放流长丝裂腹鱼、短须裂腹鱼、四川裂腹鱼总数10.5万尾。

2 鱼类增殖站建设2.1 鱼类增殖站布局及构筑物苏洼龙鱼类增殖站总体布局按亲鱼驯养、催产孵化、鱼苗繁育三种功能进行划分排列。

根据放流任务要求，鱼类增殖站需建设亲鱼培育池，苗种培育车间，蓄水池，防疫隔离池，以及催产孵化车间。

增殖站场地设计高程2 480～2 510 m，用地面积共51.62亩)。

依据地形场地布置综合楼、亲鱼车间2个、催产孵化车间1个、鱼苗培育车间1个，鱼种培育车间2个、取水构筑物1套。

2.2 鱼类增殖站给、排水苏洼龙增殖站养殖用水采用蓄水池和循环共同供水，其中蓄水池的水主要为保证催产孵化和开口苗培育车间、鱼苗培育车间、鱼种培育车间各循环水系统的补水，以及亲鱼培育车间的亲鱼培育池流水养殖用水。

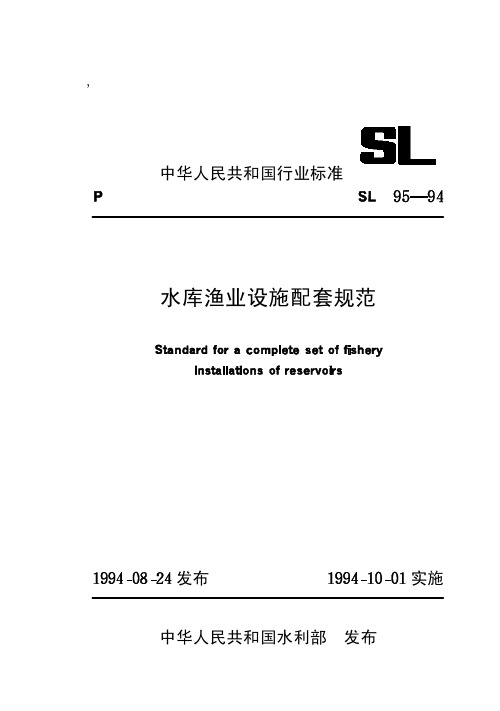

,中华人民共和国行业标准水库渔业设施配套规范主编单位水利部中国科学院水库渔业研究所批准部门中华人民共和国水利部中华人民共和国水利部水科教号根据水利部中国科学院水库渔业研究所为主编单标准的名称和编号为一本标准自年月各单位在实施过程中应本标准由水利部水利管理司负责解标准文本由水利电力出版社出版年月日目次总则水库水面等级划分水库鱼产量和鱼种投放量的确定水库渔业设施配套项目与规模的确定总则为了充分发挥水库工程综合效益加速水库渔业发展根据国家搞好特本规范适用于建和除险加固的具有渔业功能的水库渔业设施配套工本规范规定的水库渔业设施配套项目与规充分利用天然饵料资源进行渔业生产为基础进行确编制水库工应根据天然河道的水水生生物渔业现状和水库形态与自同时编制水库渔业规水库渔业设施配套工程应与主体工程统一规划布独编制专项可行性研究报其经行有关规范规定结合水库渔业特点编专项可行性研究经审查批准与主体工程同步编制初步同时征工和验所需投资列入水库工程总概算水库渔业设施配套工程除执行本规范应符合有关标水库水面等级划分水库养鱼面积与养鱼死水位至设计正常水位高程处的相应水位即设计养鱼与设计养鱼水位相对应的水面面积称为核定设计养鱼面图水库设计养鱼水位示意图正常水位水位养鱼水位水位至设计正常水位之间的高程水位至设计养鱼水位之间的高程新建水库的养鱼面积应采用核定设计养鱼面根据养鱼面积的大小可将水库水面划分为四表水库水面等级划分水库鱼产量和鱼种投放量的确定水库养鱼的产量可按表表各等级水库的鱼产量投放水库的鱼种体长应达到约水库鱼种投放量可按下式计式中产鱼量养效益见水库鱼种放养效益即回捕产量与投放水库鱼种重量的比值可按表选表水库鱼种放养效益水库渔业设施配套项目与规模的确定在蟹洄游通道修建拦河闸坝建设单位应修建过鱼设施在不影响枢纽工程安全和设计效益的前题在水库出水口如溢洪发电输水抽水泵站前沿及入库水道等选择适宜地设置必要的拦鱼确定拦鱼设施类型考虑水库具体电拦或栅拦等形捕捞场地的清理应符合以下要求水库初次蓄水前必须进行捕捞场地清捕捞场地的位面积和个数应根据库区水文状渔业利用方捕捞方式等进行确不同渔具渔法的捕捞场其清理要求应区别对一般地曳底拖围网类渔具捕捞场地的障碍物应全部清浮拖定置渔具捕捞场地可作一般清绘制捕捞场地分布未清除的较大障碍物应设立明显标捕捞场地分布图上标北方地区的水库应根据自然效果等确定是否兴建鱼类人工繁殖南方地区养鱼面积在以上的水库应建鱼类人工繁殖鱼面积为的水库根据实际需要和使用价值确定是否兴建鱼类人工繁殖养鱼面积以下的水库可不建鱼类人工繁殖鱼类人工繁殖设施应包括亲鱼产孵化设施及附属设施亲鱼池总面积应按雌雄亲鱼的需要配比例和放养密度等进行确雌亲鱼的需要量按式中鱼的需要养鱼面鱼的相对怀卵取鱼卵到体长为鱼种的取鱼的搭配比例应为鱼放养密度见表亲鱼池总面积按式中亲鱼池总面积雌亲鱼的需要量雌雄亲鱼的搭配取鱼放养密度见表产卵池总面积应按雌雄亲鱼的需要产卵池使用次数和每次亲鱼的放养密度等进行确定计算公式如下式中卵池总面同式繁殖季节产卵池使用次数取卵池亲鱼放养取孵化设施可采用孵化环道或孵化槽其总容积应按雌亲鱼的需要量及其相对怀卵繁殖季节孵化设施使用次数和每次鱼卵的孵化密度等进行确估算公式如下式中设施总容积式设施使用次数取见表表鱼卵孵化密度附属设施应包括贮水水泵过滤设电力设备水库应建鱼苗池培育鱼鱼苗池总面积可按下式计式中苗池总面积同式从鱼苗到体长为鱼种的苗放养密度取水库应建鱼种鱼种池总面积应为鱼苗池总面积的如能利用网箱和拦截库湾培育当缩小鱼种池的总面水库应配置捕捞船只和网水库捕捞船只数量应按捕捞网具作业需要确水库捕捞船只总动力按下式计式中船只总动式力配置系见表表水库捕捞船只动力配置系数值水库应根据条件确定捕捞网具等水库应按每养鱼面积配一套大型网具拖围大拉张建网等水库应配套大型网水库应配套大型网水库可不配大型网小型网具刺掩网的配置可根据水库实际需要确水库应配置饲料加工并根据生产工艺要求配置粉成烘干等设其规模应按培育亲鱼苗和鱼种等的饲料年需要量进行确年鱼产量达以上的水库可建水产冷其规模应根据水库年作业方场销售情况等进行确等水库应选择适宜地段建设渔用水库应根据渔政管理需要配置通讯设水陆交通工渔政管理用房等必要的设备水库应根据渔业生产规模配置运输设讯设公设管理用活用房附加说明主持单位水利部水利管理司主编单位水利部中国科学院水库渔业研究所参加单位华中农业大学水产系主要起草人。

潘口水电站鱼类增殖放流站设计研究熊顺锋;陈连军;汪泽斌【摘要】潘口水电站建设将改变河流的水文条件,影响喜流水和喜缓静水鱼类的生长繁殖.为了减轻电站建设对鱼类资源产生的影响,决定建设鱼类增殖放流站.分析了增殖放流站保护鱼类的种类、数量及规格,介绍了增殖站总体布局与主要建筑的设计情况,增殖站的运行管理机制以及科研方向.潘口鱼类增殖站的建设将有效地缓解电站建设对鱼类资源的不利影响,对保护河流生物多样性具有重要意义.【期刊名称】《人民长江》【年(卷),期】2012(043)016【总页数】4页(P100-102,106)【关键词】电站建设;鱼类保护;鱼类增殖放流站;潘口水电站【作者】熊顺锋;陈连军;汪泽斌【作者单位】汉江水电开发有限责任公司,湖北十堰 442200;汉江水电开发有限责任公司,湖北十堰 442200;汉江水电开发有限责任公司,湖北十堰 442200【正文语种】中文【中图分类】TV697.25堵河是汉江的一级支流，干流全长354.0 km，流域面积12 502 km2，多年平均径流量60亿m3，总落差约500 m，水能资源丰富。

根据规划，堵河干流按潘口、小漩、黄龙滩三级开发。

其中，潘口水电站位于干流的中上游河段、湖北省十堰市竹山县境内，水库正常蓄水位355.00 m，死水位330.00 m，总库容23.53亿 m3，为年调节水库。

堵河流域水电资源的梯级开发、筑坝建库将导致水文情势和鱼类生活环境条件发生变化，不可避免对原有鱼类资源产生影响。

通过鱼类增殖站可人工养殖放流种苗来增加水体种鱼种类和数量，减小建坝所带来的不利影响。

1 鱼类资源概况近些年来，堵河流域工农业经济快速发展，对河流水环境影响较大。

尤其是堵河干流最下游的黄龙滩水电站建成后，阻断了来自汉江的鱼类种群，加之堵河支流修建了多座水电站，鱼类的生境进一步遭到破坏，鱼类资源状况趋向恶化。

通过现场捕捞，结合市场调查和走访渔民，并查阅相关资料和文献，综合确定电站建设河段内鱼类共有6目14科80种，其中以鲤形目鲤科鱼类为主，共49种，占总种数的61.25%，无国家保护野生鱼类，湖北省省级保护鱼类共有5种，即汉水后平鳅、长吻鮠、多鳞白甲鱼、鳤、鯮。

重庆市水库生态渔业技术规范（讨论稿）为净化水质、修复生态环境、维护渔业水域生态平衡、促进水库渔业健康发展，根据《重庆市人民政府关于加快推进三峡库区天然生态渔场建设的意见》（渝府发…2010‟85号）和《重庆市人民政府办公厅关于加快渔业发展的会议纪要》（会议纪要2009-237）的精神，制订本《规范》。

一、范围、依据和定义1．范围本规范适用于在重庆市辖区内具有渔业功能的水库。

2．规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 5055-2008 青鱼、草鱼、鲢、鳙亲鱼GB 17715-1999 草鱼GB 17716-1999 青鱼GB 17717-1999 鲢鱼GB 17718-1999 鳙鱼GB/T 10029-2000 团头鲂GB/T 9956-1988 青鱼鱼苗、鱼种质量标准GB/T 11776-1989 草鱼鱼苗、鱼种质量标准GB/T 11777-1989 鲢鱼鱼苗、鱼种质量标准GB/T 11778-1998 鳙鱼鱼苗、鱼种质量标准GB/T 30030-1988 团头鲂鱼苗、鱼种质量标准GB/T 15805.1-1995 淡水鱼类检疫方法第一部分GB 11607 渔业水质标准GB/T 18407.4 农产品安全质量无公害水产品产地环境要求NY 5051 无公害食品淡水养殖用水水质NY 5071 无公害食品渔用药物使用准则DB50/T 339—2009 水生动物检疫技术规范农业部《水生生物增殖放流管理规定》3.术语和定义水库生态渔业：采取科学放种，不投饵、不施肥，利用水库自然生产力获得水产品的一种渔业生产模式。

考种：考种是指对某一物种亲缘关系、遗传特性进行溯源的活动。

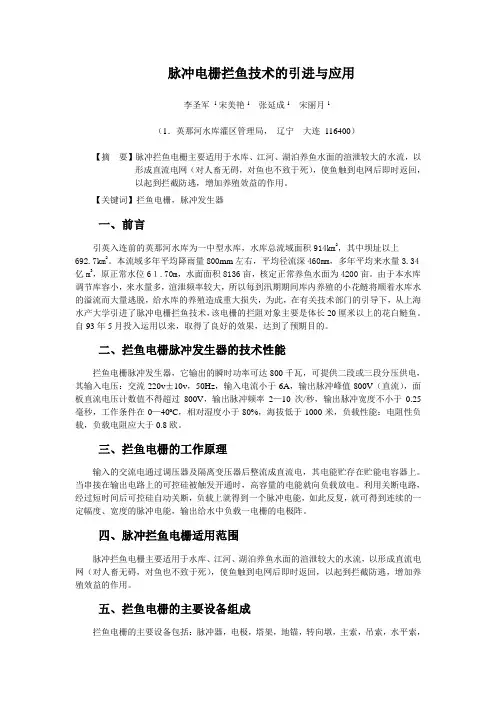

脉冲电栅拦鱼技术的引进与应用李圣军1宋美艳1张延成1宋丽月1（1．英那河水库灌区管理局，辽宁大连116400）【摘要】脉冲拦鱼电栅主要适用于水库、江河、湖泊养鱼水面的渲泄较大的水流，以形成直流电网（对人畜无碍，对鱼也不致于死），使鱼触到电网后即时返回，以起到拦截防逃，增加养殖效益的作用。

【关键词】拦鱼电栅，脉冲发生器一、前言引英入连前的英那河水库为一中型水库，水库总流域面积914km2，其中坝址以上692.7km2。

本流域多年平均降雨量800mm左右，平均径流深460mm，多年平均来水量3.34亿m3，原正常水位6１.70m，水面面积8136亩，核定正常养鱼水面为4200亩。

由于本水库调节库容小，来水量多，渲泄频率较大，所以每到汛期期间库内养殖的小花鲢将顺着水库水的溢流而大量逃脱，给水库的养殖造成重大损失，为此，在有关技术部门的引导下，从上海水产大学引进了脉冲电栅拦鱼技术，该电栅的拦阻对象主要是体长20厘米以上的花白鲢鱼。

自93年5月投入运用以来，取得了良好的效果，达到了预期目的。

二、拦鱼电栅脉冲发生器的技术性能拦鱼电栅脉冲发生器，它输出的瞬时功率可达800千瓦，可提供二段或三段分压供电，其输入电压：交流220v±10v，50Hz，输入电流小于6A，输出脉冲峰值800V（直流），面板直流电压计数值不得超过800V，输出脉冲频率2—10次/秒，输出脉冲宽度不小于0.25毫秒，工作条件在0—40ºC，相对湿度小于80%，海拔低于1000米，负载性能：电阻性负载，负载电阻应大于0.8欧。

三、拦鱼电栅的工作原理输入的交流电通过调压器及隔离变压器后整流成直流电，其电能贮存在贮能电容器上。

当串接在输出电路上的可控硅被触发开通时，高容量的电能就向负载放电。

利用关断电路，经过短时间后可控硅自动关断，负载上就得到一个脉冲电能，如此反复，就可得到连续的一定幅度、宽度的脉冲电能，输出给水中负载一电栅的电极阵。

目录第一章工程编制说明及概况.......................................................................- 1 -第二章合同项目和工作范围........................................................................- 6 -第三章施工目标 ..........................................................................................- 7 -第四章施工总平面布置 ...............................................................................- 9 -第五章土方明挖 ........................................................................................ - 11 -第六章土石填筑 ........................................................................................ - 12 -第七章砌体工程 ........................................................................................ - 13 -第八章钢筋工程 ........................................................................................ - 15 -第九章模板工程 ........................................................................................ - 20 -第十章脚手架工程施工方案与技术措施................................................... - 24 -第十一章混凝土工程................................................................................. - 26 -第十二章预埋件埋设................................................................................. - 36 -第十三章建筑与一般装修工程.................................................................. - 42 -第十四章道路工程..................................................................................... - 43 -第十五章机电设备安装工程...................................................................... - 54 -第十六章保证工程质量的管理及技术组织措施........................................ - 56 -第十七章保证安全的主要技术组织措施................................................... - 61 -第十八章冬、雨季施工措施...................................................................... - 67 -第十九章土建与安装在施工中具体配合措施 ........................................... - 69 -第二十章成品的保护................................................................................. - 71 -第二十一章创标化现场文明施工措施....................................................... - 73 -附表一：拟投入本项目的主要施工设备表 ....................................... - 76 -附表二：拟配备本项目的试验和检测仪器设备表 ............................ - 77 -附表三：劳动力计划表 ..................................................................... - 78 -附表六：临时用地表 ......................................................................... - 79 -第一章工程编制说明及概况1、工程概况拟建的某电站鱼类增殖站位于某水电站坝址下游、某县城上游约2km的大渡河右岸临河坡地上，行政区划属某县泸桥镇，国道G318线从场地西侧通过，交通方便。

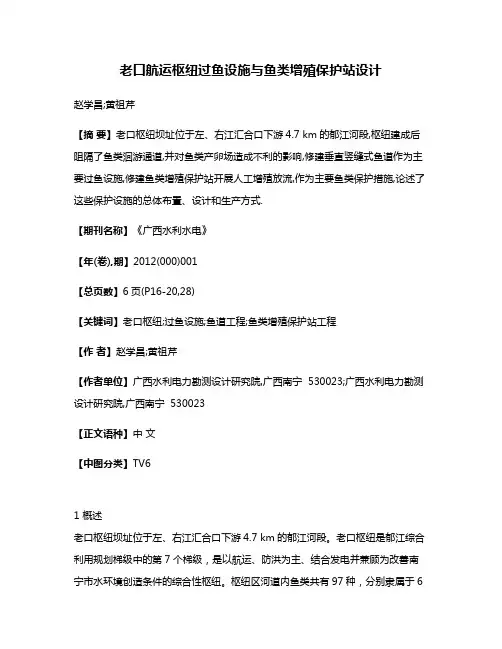

老口航运枢纽过鱼设施与鱼类增殖保护站设计赵学昌;黄祖芹【摘要】老口枢纽坝址位于左、右江汇合口下游4.7 km的郁江河段,枢纽建成后阻隔了鱼类洄游通道,并对鱼类产卵场造成不利的影响,修建垂直竖缝式鱼道作为主要过鱼设施,修建鱼类增殖保护站开展人工增殖放流,作为主要鱼类保护措施,论述了这些保护设施的总体布置、设计和生产方式.【期刊名称】《广西水利水电》【年(卷),期】2012(000)001【总页数】6页(P16-20,28)【关键词】老口枢纽;过鱼设施;鱼道工程;鱼类增殖保护站工程【作者】赵学昌;黄祖芹【作者单位】广西水利电力勘测设计研究院,广西南宁 530023;广西水利电力勘测设计研究院,广西南宁 530023【正文语种】中文【中图分类】TV61 概述老口枢纽坝址位于左、右江汇合口下游4.7 km的郁江河段。

老口枢纽是郁江综合利用规划梯级中的第7个梯级，是以航运、防洪为主、结合发电并兼顾为改善南宁市水环境创造条件的综合性枢纽。

枢纽区河道内鱼类共有97种，分别隶属于6目19科69属，其中以鲤科鱼类最多，共59种。

这些鱼类中有濒危鱼类2种（赤魟和大眼卷口鱼）、易危鱼类6种（叶结鱼、唇鲮、暗色唇鲮、乌原鲤、龙州鲤和长臀鮠）、广西特有鱼类3种（颊鳞异条鳅、大眼卷口鱼和圆体爬岩鳅）。

枢纽区河段现存的主要鱼类产卵场7处，分别是大凉滩、花梁州、大滩、红石角、牛轭滩、蚂蟥滩和南宁园艺场；鱼类越冬场2处，分别是左江、右江汇合口处和谭丁潭。

老口枢纽建成后，阻隔了鱼类洄游通道，并对鱼类产卵场造成不利影响，因此修建垂直竖缝式鱼道作为主要过鱼设施，并修建鱼类增殖保护站开展人工增殖放流，作为主要鱼类保护措施。

2 鱼道工程2.1 鱼道设计参数2.1.1 主要过鱼种类一般过鱼设施主要过鱼对象包括：①产量较高的洄游性鱼类；②受到保护的洄游性鱼类；③经济价值较高的半洄游性鱼类；④影响区域内分布的土著其它鱼类。

鱼道过鱼保护对象主要是河海洄游鱼类有七丝鲚、日本鳗鲡和白肌银鱼，淡水洄游鱼类有青、草、鲢、鳙“四大家鱼”。
