解析高考物理必考的电路题

高考物理闭合电路的欧姆定律题20套(带答案)含解析一、高考物理精讲专题闭合电路的欧姆定律1．如图(1)所示 ，线圈匝数n ＝200匝，直径d 1＝40cm ，电阻r ＝2Ω，线圈与阻值R ＝6Ω的电阻相连．在线圈的中心有一个直径d 2＝20cm 的有界圆形匀强磁场，磁感应强度按图(2)所示规律变化，试求：(保留两位有效数字)(1)通过电阻R 的电流方向和大小； (2)电压表的示数．【答案】（1）电流的方向为B A →；7.9A ； （2）47V 【解析】 【分析】 【详解】（1）由楞次定律得电流的方向为B A → 由法拉第电磁感应定律得B E nn S t t ∆Φ∆==∆∆磁场面积22()2d S π=而0.30.2/1/0.20.1B T s T s t ∆-==∆- 根据闭合电路的欧姆定律7.9EI A R r==+ （2）电阻R 两端的电压为U=IR=47V2．手电筒里的两节干电池（串联）用久了，灯泡发出的光会变暗，这时我们会以为电池没电了。

但有人为了“节约”，在手电筒里装一节新电池和一节旧电池搭配使用。

设一节新电池的电动势E 1=1.5V ，内阻r 1=0.3Ω；一节旧电池的电动势E 2=1.2V ，内阻r 2=4.3Ω。

手电筒使用的小灯泡的电阻R =4.4Ω。

求： (1)当使用两节新电池时，灯泡两端的电压；(2)当使用新、旧电池混装时，灯泡两端的电压及旧电池的内阻r 2上的电压； (3)根据上面的计算结果，分析将新、旧电池搭配使用是否妥当。

【答案】(1)2.64V ；(2)1.29V ；(3)不妥当。

因为旧电池内阻消耗的电压U r 大于其电动势E 2（或其消耗的电压大于其提供的电压），灯泡的电压变小【解析】 【分析】 【详解】(1)两节新电池串联时，电流11A 2=20.6E I R r =+ 灯泡两端的电压2.64V U IR ==(2)一新、一旧电池串联时，电流12120.3A =E E I R r r =+'++灯泡两端的电压1.32V U I R '='=旧电池的内阻r 2上的电压2 1.29V r U I r ='=(3)不妥当。

2024届全国高考复习物理历年好题专项（电路及其应用）练习1．对于常温下一根阻值为R的金属电阻丝，下列说法正确的是()A.常温下，若将电阻丝均匀拉长为原来的10倍，则电阻变为10RB.常温下，若将电阻丝从中点对折，电阻变为4RC.加在电阻丝上的电压从0逐渐加大到U，则在任意状态下的UI的值不变D.若把温度降到绝对零度附近，电阻丝的电阻突然变为零，这种现象称为超导现象2．如图所示，电阻R1、R2、R3、R4满足R1∶R2∶R3∶R4＝1∶2∶3∶4，则当A、B 间接上直流电压时，流过R1、R2、R3、R4的电流I1∶I2∶I3∶I4为()A.1∶2∶3∶4 B．6∶3∶2∶11C.3∶2∶1∶6 D．3∶2∶1∶43．有两根完全相同的金属裸导线，如果把其中的一根均匀拉长到原来的2倍，把另一根对折后绞合起来，然后给它们分别加上相同电压后，则在相同时间内通过它们的电荷量之比为()A.1∶4 B．1∶8C.1∶16 D．16∶14．安培提出了著名的分子电流假说，根据这一假说，电子绕核运动可等效为一环形电流．设电荷量为e的电子以速率v绕原子核沿顺时针方向做半径为r的匀速圆周运动，关于该环形电流的说法，正确的是()A.电流大小为ve2πr，电流方向为顺时针B.电流大小为ver，电流方向为顺时针C.电流大小为ve2πr，电流方向为逆时针D.电流大小为ver，电流方向为逆时针5.[2023ꞏ重庆二模](多选)电热水器金属内胆出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，保障人的安全．如图所示，当热水器漏电且接地线失效时，其金属内胆与大地间电压为220 V，由于曲长管道中水具有电阻(简称“隔电电阻”)，因而人体两端的电压不高于12 V ，下列说法正确的是( )A .曲长管道应选用不易导电的材料制成B .曲长管道应选用导电性能好的材料制成C .“隔电电阻”大于“人体电阻”，且两者串联D .热水器漏电且接地线失效时，“防电墙”使人体内无电流通过6．[2023ꞏ北京丰台一模]某同学通过实验测定阻值约为5 Ω的电阻R x ，用内阻约为3 k Ω的电压表，内阻约为0.125 Ω的电流表进行测量．他设计了图甲和图乙两种电路，下列说法正确的是( )A .实验中应采用图甲电路，此电路测得的R x 偏大B .实验中应采用图乙电路，此电路测得的R x 偏大C .实验中应采用图甲电路，误差主要是由电压表分流引起的D .实验中应采用图乙电路，误差主要是由电流表分压引起的 7．[2023ꞏ山东德州联考]如图所示，长方体金属块各处的电阻率相同，三边长分别为a 、b 、c ，当M 、N 两端的电压为U 时，金属块中的电流为I ；当P 、Q 两端的电压为U 时，金属块中的电流为( )A .IB ．a2c 2 I C .a 2b 2 I D ．b 2c 2 I8．[2023ꞏ山东日照一模]电线是家庭装修中不可或缺的基础建材，电线的质量直接关系到用电安全．某型号电线每卷长度为100 m ，铜丝直径为1.6 mm .为检验其是否采用了导电性能比较差的劣质铜，现给整卷电线加上1.50 V 恒定电压，测得通过电线的电流为1.20 A ，由此可知此电线所用铜的电阻率约为( )A .1.7×10－9Ωꞏm B ．2.5×10－8ΩꞏmC .1.1×10－7ΩꞏmD ．5.0×10－6Ωꞏm9．在显像管的电子枪中，从炽热的金属丝不断放出的电子进入电压为U 的加速电场，设其初速度为零，经加速后形成横截面积为S 、电流为I 的电子束．已知电子的电荷量为e 、质量为m ，则在刚射出加速电场时，一小段长为Δl 的电子束内的电子个数是( )A .I Δl eS m2eUB ．I Δl e m2eU C .I eSm 2eUD ．IS Δl e m 2eU10．某兴趣小组调查一条河流的水质情况，计算结果表明，被污染的河里一分钟内有相当于6 C 的正离子和9 C 的负离子向下游流去，则取样时这条河流的等效电流大小和方向分别是( )A .0.25 A ，顺流而下B ．0.05 A ，顺流而下C .0.25 A ，逆流而上D ．0.05 A ，逆流而上11．[2023ꞏ安徽蚌埠一模](多选)我国已经于2012年10月1日起禁止销售100 W 及以上的白炽灯，以后将逐步淘汰白炽灯．假设某同学研究白炽灯得到某白炽灯的伏安特性曲线如图所示．图像上A 点与原点的连线与横轴成α角，A 点的切线与横轴成β角，U 0、I 0为已知，则( )A .白炽灯的电阻随电压的增大而减小B .在A 点，白炽灯的电阻可表示为tan βC .在A 点，白炽灯的电功率可表示为U 0I 0D .在A 点，白炽灯的电阻可表示为U 0I 012．(多选)在如图所示的电路中，电阻R 1＝10 Ω，R 2＝120 Ω，R 3＝40 Ω.另有一测试电源，电动势为100 V ，内阻忽略不计．则( )A .当cd 端短路时，ab 之间的等效电阻是40 ΩB .当ab 端短路时，cd 之间的等效电阻是40 ΩC .当ab 两端接通测试电源时，cd 两端的电压为80 VD .当cd 两端接通测试电源时，ab 两端的电压为80 V [答题区] 题号 1 2 3 4 5 6 7 8 9 10 11 12 答案参考答案 1．答案：D答案解析：常温下，若将电阻丝均匀拉长为原来的10倍，则截面积变为原来的110，根据电阻定律R＝ρlS，A错误；常温下，若将电阻丝从中点对折，长度为原来的一半，横截面积为原来的2倍，则电阻变为R4，B错误；电阻丝随着温度变化阻值会发生变化，C错误；根据超导现象知，D正确．2．答案：B答案解析：由并联电路的电压相同可得：电阻R1、R2、R3两端的电压相等，故由欧姆定律可得：I1∶I2∶I3＝6∶3∶2，又由并联电路电流分流可得：I4＝I1＋I2＋I3，所以I1∶I2∶I3∶I4＝6∶3∶2∶11，B正确．3．答案：C答案解析：对于第一根导线，均匀拉长到原来的2倍，则其横截面积必然变为原来的12，由电阻定律可得其电阻变为原来的4倍；第二根导线对折后，长度变为原来的12，横截面积变为原来的2倍，故其电阻变为原来的14.给上述变化后的裸导线加上相同的电压，由欧姆定律得I1＝U4R，I2＝UR4＝4UR，由I＝qt可知，在相同时间内，电荷量之比q1∶q2＝I1∶I2＝1∶16，C正确．4．答案：C答案解析：电子做圆周运动的周期T＝2πrv，由I＝eT得I＝v e2πr，电流的方向与电子运动方向相反，故为逆时针．5．答案：AC答案解析：当出现题中所述故障时，曲管中水的电阻与人体电阻串联，由串联电路电压与电阻成正比可知，“隔电电阻”大于“人体电阻”，C正确；曲长管道应选用不易导电的材料制成，否则管道和管道中水的总电阻会大大减小，人体会不安全，A正确，B错误；热水器漏电且接地线失效时，人体中有电流，但是较小，D错误．6．答案：C答案解析：由于R V R A＝515Ω>5 Ω，所以应采用电流表外接法，即实验中采用图甲电路图，由于电压表的分流作用，使得测量的电流值偏大，根据R＝UI可知，测得电阻比真实值小，C正确．7．答案：B答案解析：当M、N两端的电压为U时，根据电阻定律和欧姆定律可知R MN＝ρa bc，U＝IR MN；同理，当P、Q两端的电压为U时，有R PQ＝ρcab，U＝I′R PQ，解得I′＝a2c2I，B正确．8．答案：B答案解析：给整卷电线加上1.50 V 恒定电压，测得通过电线的电流为1.20 A ，则导线的电阻值为：R ＝U I ＝1.501.20 Ω＝1.25 Ω；又R ＝ρL S ＝ρL π⎝⎛⎭⎫d 22 ＝4ρLπd 2 ；将L ＝100 m ，d ＝1.6 mm ＝0.001 6 m 代入数据可得：ρ＝2.5×10－8 Ωꞏm ，B 正确．9．答案：B答案解析：在加速电场中有eU ＝12 m v 2，得v ＝ 2eUm .在刚射出加速电场时，一小段长为Δl 的电子束内电荷量为q ＝I Δt ＝I Δlv ，则电子个数n ＝q e ＝I Δl em2eU ，B 正确．10．答案：D答案解析：若正、负离子移动方向相反，则通过横截面的总电荷量是两种离子电荷量绝对值之和，若正、负离子向着同一个方向流动，则通过横截面的总电荷量等于正、负离子的电荷量的代数和，所以在1 min 内通过横截面的总电荷量应为q ＝6 C －9 C ＝－3 C ，所以电流I ＝|q |t ＝0.05 A ，方向与河水的流动方向相反，即电流的方向为逆流而上，D 正确．11．答案：CD答案解析：白炽灯的电阻随电压的增大而增大，A 错误；在A 点，白炽灯的电阻大小可表示为U 0I 0，不能表示为tan β或tan α，B 错误，D 正确；在A 点，白炽灯的电功率可表示为U 0I 0，C 正确．12．答案：AC答案解析：当cd 端短路时，R 2与R 3的并联电阻为30 Ω，两电阻并联后与R 1串联，ab 间的等效电阻为40 Ω，A 正确；当ab 端短路时，R 1与R 3的并联电阻为8 Ω，两电阻并联后与R 2串联，cd 间等效电阻为128 Ω，B 错误；当ab 两端接通测试电源时，电阻R 2未接入电路，cd 两端的电压即R 3两端的电压，为U c d ＝4010＋40×100 V ＝80 V ，C 正确；当cd 两端接通测试电源时，电阻R 1未接入电路，ab 两端电压即R 3两端的电压，为U ab ＝40120＋40×100 V ＝25 V ，D 错误．。

物理电路练习题及讲解高中### 练习题1：电阻串联题目：在一个电路中，有两个电阻R1和R2，R1=100Ω，R2=200Ω。

当它们串联时，求总电阻。

解答：在串联电路中，总电阻等于各部分电阻之和。

因此，总电阻R总 = R1 + R2 = 100Ω + 200Ω = 300Ω。

### 练习题2：欧姆定律的应用题目：一个电阻器R=150Ω，通过它的电流I=0.5A。

求电压U。

解答：根据欧姆定律，电压U等于电流I乘以电阻R，即U = I * R。

所以，U = 0.5A * 150Ω = 75V。

### 练习题3：并联电路的电压题目：两个电阻R1=200Ω和R2=300Ω并联在一个电源上，电源电压U源=12V。

求每个电阻上的电压。

解答：在并联电路中，所有并联元件上的电压相等。

因此，每个电阻上的电压等于电源电压，即U1 = U2 = U源 = 12V。

### 练习题4：功率计算题目：一个灯泡的电阻R=60Ω，它在220V的电压下工作。

求灯泡的功率P。

解答：功率P可以通过公式P = U^2 / R计算。

将给定的值代入公式，得P = (220V)^2 / 60Ω ≈ 806.67W。

### 练习题5：电路的总功率题目：在一个电路中，有两个电阻R1=120Ω和R2=240Ω，它们并联在一个电源上，电源电压U源=10V。

求电路的总功率P总。

解答：首先计算每个电阻上的功率：- P1 = U源^2 / R1 = (10V)^2 / 120Ω = 8.33W- P2 = U源^2 / R2 = (10V)^2 / 240Ω = 4.17W总功率P总是两个电阻功率之和：- P总 = P1 + P2 = 8.33W + 4.17W = 12.50W### 练习题6：电流的分流题目：一个电源电压为15V，通过一个并联电路，其中包含两个电阻R1=80Ω和R2=160Ω。

求通过每个电阻的电流。

解答：首先计算总电阻：- 1/R总= 1/R1 + 1/R2 = 1/80Ω + 1/160Ω然后计算总电流：- I总 = U源 / R总最后计算通过每个电阻的电流：- I1 = I总 * (R2 / (R1 + R2))- I2 = I总 * (R1 / (R1 + R2))将数值代入计算，得到I1和I2的具体值。

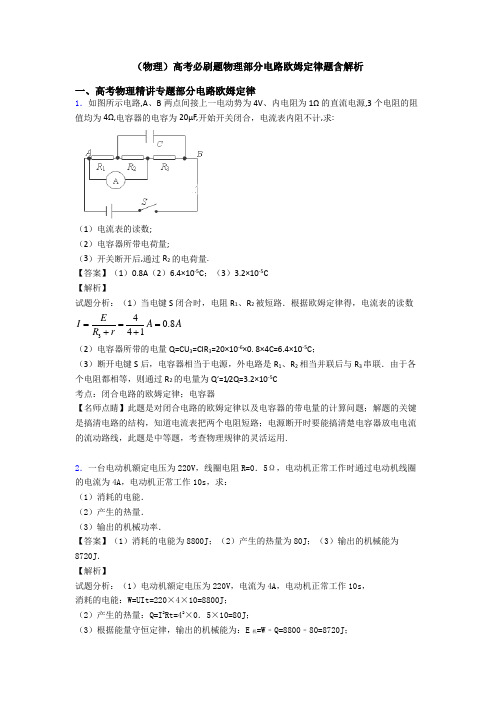

（物理）高考必刷题物理部分电路欧姆定律题含解析一、高考物理精讲专题部分电路欧姆定律1．如图所示电路,A 、B 两点间接上一电动势为4V 、内电阻为1Ω的直流电源,3个电阻的阻值均为4Ω,电容器的电容为20μF,开始开关闭合，电流表内阻不计,求:（1）电流表的读数; （2）电容器所带电荷量; （3）开关断开后,通过R 2的电荷量.【答案】（1）0.8A （2）6.4×10-5C ；（3）3.2×10-5C 【解析】试题分析：（1）当电键S 闭合时，电阻R 1、R 2被短路．根据欧姆定律得，电流表的读数340.841E I A A R r ===++ （2）电容器所带的电量Q=CU 3=CIR 3=20×10-6×0. 8×4C=6.4×10-5C ；（3）断开电键S 后，电容器相当于电源，外电路是R 1、R 2相当并联后与R 3串联．由于各个电阻都相等，则通过R 2的电量为Q′=1/2Q=3.2×10-5C 考点：闭合电路的欧姆定律；电容器【名师点睛】此题是对闭合电路的欧姆定律以及电容器的带电量的计算问题；解题的关键是搞清电路的结构，知道电流表把两个电阻短路；电源断开时要能搞清楚电容器放电电流的流动路线，此题是中等题，考查物理规律的灵活运用.2．一台电动机额定电压为220V ，线圈电阻R=0．5Ω，电动机正常工作时通过电动机线圈的电流为4A ，电动机正常工作10s ，求： （1）消耗的电能． （2）产生的热量． （3）输出的机械功率．【答案】（1）消耗的电能为8800J ；（2）产生的热量为80J ；（3）输出的机械能为8720J ． 【解析】试题分析：（1）电动机额定电压为220V ，电流为4A ，电动机正常工作10s ， 消耗的电能：W=UI t=220×4×10=8800J； （2）产生的热量：Q=I 2Rt=42×0．5×10=80J ；（3）根据能量守恒定律，输出的机械能为：E 机=W ﹣Q=8800﹣80=8720J ；考点：电功、电功率．3．如图所示为实验室常用的两个量程的电压表原理图．当使用O 、A 两接线柱时，量程为3V ；当使用O 、B 两接线柱时，量程为15V ．已知电流计的内电阻R g =500Ω，满偏电流I g =100 μA ．求分压电阻R 1和R 2的阻值．【答案】452.9510,1.210⨯Ω⨯Ω 【解析】 【分析】 【详解】本题的关键是明确电压表是电流表与分压电阻串联而改装成的，当电压表达到量程时通过电流表的电流应为满偏电流，然后根据串并联规律求出分压电阻的大小即可． 解：串联分压电路的特点就是电流相同，在改装的电压表中，各量程达到满偏电压时，经过“表头”的电流均为满偏电流． 根据串并联规律，接O 、A 时：I g =，解得==2.95，接O 、B 时：I g =，解得===1.2，4．在如图（a ）所示的电路中，R 1为定值电阻，R 2为滑动变阻器，闭合开关S ，将滑动变阻器的滑动触头P 从最右端滑到最左端，两个电压表的示数随电路中电流变化的完整过程图线如图所示，则：（1）V 1表示数随电流变化的图像是甲乙两条图线中的哪条？并求出定值电阻R 1的阻值； （2）求电源的电动势和内阻大小；（3）求电源效率的最大值和电源最大输出功率.【答案】（1）V 1表的示数随电流变化的图像是乙图线，15R =Ω；（2）6V E =，5r =Ω；（3）max 83.3%η≈，max 1.8W P =外。

2024高考物理复习重难点解析—直流电路和交流电路（全国通用）这部分知识单独考查一个知识点的试题非常少，大多数情况都是同时涉及到几个知识点，而且都是闭合电路欧姆定律、焦耳定律、变压器的原理的内容结合起来考查，考查时注重物理思维与物理能力的考核.例题1. 电路如图所示，电源内阻为r ，L 1、L 2、L 3为相同规格小灯泡，当滑动变阻器R 的滑片向右滑动时（ ）A ．小灯泡L 1比L 2亮，L 2比L 3亮B ．电源内阻损耗功率增加C ．电源效率降低D ．灯泡L 2变暗【答案】D 【解析】A ．由于123I I I =+则灯泡L 1中的电流大于灯泡L 2中的电流，小灯泡L 1比L 2亮。

由于灯泡L 2支路的总电阻大于灯泡L 3支路的电阻，则灯泡L 2支路的电流小于灯泡L 3支路的电流，即L 2比L 3暗，A 错误；B ．滑动变阻器的滑片向右滑动时，接入电阻增大，干路电流减小，根据2P I r =可知，电源内阻损耗功率减小，B 错误；C ．根据()221=1I R r IRr R η=++外外外可知，滑动变阻器的滑片向右滑动时，接入电阻增大，外电阻增大，电源效率增大，C 错误；D ．滑动变阻器的滑片向右滑动时，接入电阻增大，根据“串反并同”可知，灯泡L 2中的电流减小，则灯泡L 2变暗，D 正确。

故选D 。

例题2.（多选） 如图为某地铁系统供电的变电站示意图，理想变压器原线圈两端连接有效值为36kV 的交流电源，两副线圈分别连接牵引电机和照明系统。

已知两副线圈匝数分别为2n 和3n ，牵引电机的额定电压为1500V ，额定功率为180kW ，照明系统的额定电压为220V ，闭合开关S ，牵引电机和照明系统均能正常工作。

则（ ）A ．23::7511n n =B ．牵引电机的内阻为12.5ΩC ．S 断开后，原线圈电流为5AD ．S 断开前后，原线圈电流不变【答案】AC 【解析】A ．根据223315007522011n U n U === A 选项正确；B ．若对于求纯电阻用电器223150012.518010U R P ==Ω=Ω⨯额额因电动机是非纯电阻用电器，故内阻不等于12.5Ω，故B 选项错误； C ．S 断开，由原线圈输入功率与副线圈输出功率相等，即11222180kW I U I U P ===可得3213118010A 5A 3610P I U ⨯===⨯C 选项正确；D ．S 断开后，减少了照明系统消耗的电功率，原线圈的输入功率也要减少，而原线圈两端电源电压136kV U =不变，故原线圈电流1I 应变小，D 选项错误。

2023年高考物理压轴题电路大题含答案1. 问题描述：一辆汽车在特定道路上匀速行驶，通过一个含有两个电阻的电路。

电路图如下所示：电路中的电阻分别为R₁ = 4Ω 和 R₂ = 6Ω。

汽车的电源电压为12V。

1.1 计算题：求解以下两个问题：- 问题1：求解电路中的总电流（I₁）。

- 问题2：当电流通过R₁和R₂时，求解R₁上的电压（V₁）和R₂上的电压（V₂）。

2. 解答：2.1 问题1：求解电路中的总电流（I₁）。

根据欧姆定律，电流（I）与电压（U）和电阻（R）之间的关系为：I = U / R由于电压（U₁）等于电压（U₂），可以得到以下公式：I₁ = U / (R₁ + R₂)= 12V / (4Ω + 6Ω)= 1.2A所以，电路中的总电流（I₁）为1.2安培。

2.2 问题2：求解R₁上的电压（V₁）和R₂上的电压（V₂）。

根据欧姆定律，电压（U）与电流（I）和电阻（R）之间的关系为：U = I * R根据问题1中的结果，我们知道电路中的总电流（I₁）为1.2安培。

因此：V₁ = I₁ * R₁= 1.2A * 4Ω= 4.8VV₂ = I₁ * R₂= 1.2A * 6Ω= 7.2V所以，R₁上的电压（V₁）为4.8伏特，R₂上的电压（V₂）为7.2伏特。

以上就是2023年高考物理压轴题电路大题的答案。

注意：本文档中的电路图仅供参考，并可能与实际题目不完全相符。

请参考实际题目中的电路图和题目要求进行解答。

高考物理部分电路欧姆定律试题(有答案和解析)一、高考物理精讲专题部分电路欧姆定律1．地球表面附近存在一个竖直向下的电场，其大小约为100V /m 。

在该电场的作用下，大气中正离子向下运动，负离子向上运动，从而形成较为稳定的电流，这叫做晴天地空电流。

地表附近某处地空电流虽然微弱，但全球地空电流的总电流强度很大，约为1800A 。

以下分析问题时假设地空电流在全球各处均匀分布。

（1）请问地表附近从高处到低处电势升高还是降低？（2）如果认为此电场是由地球表面均匀分布的负电荷产生的，且已知电荷均匀分布的带电球面在球面外某处产生的场强相当于电荷全部集中在球心所产生的场强；地表附近电场的大小用E 表示，地球半径用R 表示，静电力常量用k 表示，请写出地表所带电荷量的大小Q 的表达式；（3）取地球表面积S =5.1×1014m 2，试计算地表附近空气的电阻率ρ0的大小； （4）我们知道电流的周围会有磁场，那么全球均匀分布的地空电流是否会在地球表面形成磁场？如果会，说明方向；如果不会，说明理由。

【答案】（1）降低 （2）2ER Q k = （3）2.8×1013Ω·m （4）因为电流关于地心分布是球面对称的，所以磁场分布也必将关于地心球面对称，这就要求磁感线只能沿半径方向；但是磁感线又是闭合曲线。

以上两条互相矛盾，所以地空电流不会产生磁场【解析】试题分析：（1）沿着电场线方向，电势不断降低；（2）根据点电荷的电场强度定义式进行求解电量；（3）利用微元法求一小段空气层为研究对象，根据电阻定律和欧姆定律进行求解电阻率；（4）根据地球磁场的特点进行分析。

（1）由题意知，电场方向竖直向下，故表附近从高处到低处电势降低。

（2）由2Q E k R=，得电荷量的大小2ER Q k = （3）如图从地表开始向上取一小段高度为Δh 的空气层（Δh 远小于地球半径R ）则从空气层上表面到下表面之间的电势差为·U E h =∆这段空气层的电阻0h r S ρ∆=，且U I r = 三式联立得： 0ES Iρ= 代入数据解： 130 2.810?m ρ=⨯Ω （4）方法一：如图，为了研究地球表面附近A 点的磁场情况可以考虑关于过A 点的地球半径对称的两处电流1I 和2I ，根据右手螺旋定则可以判断，这两处电流在A 点产生的磁场的磁感应强度刚好方向相反，大小相等，所以1I 和2I 产生的磁场在A 点的合磁感应强度为零。

高考物理知识点电路题库随着高考的临近，考生们都在积极备战各科目的考试，物理作为一门重要的科目，也需要我们花费一定的时间和精力来准备。

在物理的学习中，电路是一个重要的知识点，也是考试中经常出现的题型。

为了帮助大家更好地复习和应对高考中的电路题，我整理了一些常见的电路题库，希望能对大家有所帮助。

1. 并联电路题目一：有两个并联的电阻，一个为2欧姆，另一个为4欧姆，两个电阻上的电压分别为6伏和12伏，求总电阻和总电流。

解析：根据并联电路的特点，即两个并联电阻的电压相同，可以求出总电阻和总电流。

首先，根据欧姆定律，可以得出电路中的电流为12/2=6安培。

然后，根据并联电路的公式1/总电阻=1/2+1/4，可得总电阻为4/3欧姆。

题目二：有三个并联的电阻，分别为2欧姆、4欧姆和6欧姆，总电流为3安培，求各个电阻上的电压。

解析：根据欧姆定律和并联电路的特点，可以求出各个电阻上的电压。

首先，根据电流和电阻的关系，可以得出总电阻为2+4+6=12欧姆。

然后，根据并联电路的公式，可得总电压为3伏。

最后，根据各个电阻的电压和总电压的比例，可以求得各个电阻上的电压分别为3/6、3/4和3/2伏。

2. 串联电路题目一：有三个串联的电阻，分别为2欧姆、4欧姆和6欧姆，总电压为12伏，求总电阻和总电流。

解析：根据串联电路的特点，即电流在串联电阻中是相等的，可以求出总电阻和总电流。

首先，根据欧姆定律，可以得出总电阻为2+4+6=12欧姆。

然后，根据电压和电阻的关系，可以求得总电流为12/12=1安培。

题目二：有两个串联的电阻，一个为2欧姆，另一个为4欧姆，总电压为6伏，求各个电阻上的电流。

解析：根据串联电路的特点，可以求出各个电阻上的电流。

首先，根据总电压和总电阻的关系，可以得出总电阻为2+4=6欧姆。

然后，根据欧姆定律，可以求得总电流为6/6=1安培。

最后，根据电流和电阻的关系，可以求出各个电阻上的电流分别为1、2安培。

3. 混合电路题目一：有一个并联电阻和一个串联电阻，其中并联电阻为2欧姆，串联电阻为4欧姆，总电流为3安培，求总电阻和总电压。

解析高考物理必考的电路实验题高考物理考试中，电路实验题是必考的一部分，也是考生们备战高考的重点内容之一。

本文将通过对电路实验题的解析，帮助考生们更好地应对高考物理考试。

一、串联与并联电路实验串联与并联电路实验是高考物理考试中常见的实验类型之一。

该实验主要涉及串联电路和并联电路的基本原理以及相关的电流和电压计算。

1. 实验目的研究串联电路和并联电路的基本特性，掌握其电流、电压的计算方法。

2. 实验材料与仪器（1）电源：使用直流电源供电，电压稳定性好。

（2）电阻：选用不同阻值的电阻，方便计算。

（3）导线：选用良好导电性能的导线进行连接。

（4）电流表与电压表：准确测量电路中的电流与电压。

3. 实验步骤（1）串联电路实验：(a) 将三根电阻串联，连接到电源正极和负极。

(b) 使用电流表测量电路中的总电流。

(c) 使用电压表测量电路中各个电阻上的电压。

(d) 记录实验数据，计算总电流、各个电阻上的电压。

（2）并联电路实验：(a) 将三个电阻并联，连接到电源正极和负极。

(b) 使用电流表测量电路中各个支路的电流。

(c) 使用电压表测量电路中各个电阻上的电压。

(d) 记录实验数据，计算支路电流、各个电阻上的电压。

4. 实验数据分析（1）串联电路：(a) 根据串联电路的基本原理，总电流等于各个电阻上的电流之和。

(b) 根据欧姆定律，可以计算出各个电阻上的电压。

（2）并联电路：(a) 根据并联电路的基本原理，各个支路的电流之和等于总电流。

(b) 根据欧姆定律，可以计算出各个电阻上的电压。

二、电阻与电流关系的实验电阻与电流关系实验是高考物理考试中另一个重要的实验类型。

该实验主要研究电阻与电流之间的关系，通过电流计算电阻值，也是考生必备的实验技能。

1. 实验目的探究电阻与电流的关系，学习电流对电阻变化的影响。

2. 实验材料与仪器（1）电源：使用直流电源供电，电压稳定性好。

（2）电阻：选用不同阻值的电阻，方便实验。

（3）导线：选用良好导电性能的导线进行连接。

【物理】高考必备物理部分电路欧姆定律技巧全解及练习题(含答案)一、高考物理精讲专题部分电路欧姆定律1．如图所示，电源电动势、内电阻、1R 、2R 均未知，当a 、b 间接入电阻/1R ＝10Ω时，电流表示数为11A I =；当接入电阻/218R =Ω时，电流表示数为20.6A I =．当a 、b 间接入电阻/3R ＝118Ω时，电流表示数为多少？【答案】0.1A 【解析】 【分析】当a 、b 间分别接入电阻R 1′、R 2′、R 3′时，根据闭合电路欧姆定律列式，代入数据，联立方程即可求解． 【详解】当a 、b 间接入电阻R 1′=10Ω时，根据闭合电路欧姆定律得：E ＝(I 1+112I R R ')(R 1+r )+I 1R 1′ 代入数据得：E=(1+210 R )(R 1+r )+10① 当接入电阻R 2′=18Ω时，根据闭合电路欧姆定律得：E ＝(I 2+222I R R ')(R 1+r )+I 2R 2′ 代入数据得：E=(0.6+210.8R )(R 1+r )+10.8② 当a 、b 间接入电阻R 3′=118Ω时，根据闭合电路欧姆定律得：E ＝(I 3+332I R R ')(R 1+r )+I 3R 3′ 代入数据得：E ＝(I 3+32118 I R )(R 1+r )+118I 3③ 由①②③解得：I 3=0.1A 【点睛】本题主要考查了闭合电路欧姆定律的直接应用，解题的关键是搞清楚电路的结构，解题时不需要解出E 、r 及R 1、R 2的具体值，可以用E 的表达式表示R 2和r+R 1，难度适中．2．如图所示的闭合电路中，电源电动势E=12V ，内阻r=1Ω，灯泡A 标有“6V ，3W”，灯泡B 标有“4V ，4W”．当开关S 闭合时A 、B 两灯均正常发光．求：R 1与R 2的阻值分别为多少？【答案】R1与R2的阻值分别为3Ω和2Ω【解析】试题分析：流过及B灯的电流，所以流过A灯的电流，由闭合电路欧姆定律：解得：．考点：闭合电路的欧姆定律【名师点睛】对于直流电路的计算问题，往往先求出局部的电阻，再求出外电路总电阻，根据欧姆定律求出路端电压和总电流，再计算各部分电路的电压和电流．3．在如图甲所示电路中，已知电源的电动势E＝6 V、内阻r＝1 Ω，A、B两个定值电阻的阻值分别为R A＝2 Ω和R B＝1 Ω，小灯泡的U－I图线如图乙所示，求小灯泡的实际电功率和电源的总功率分别为多少？【答案】0.75 W(0.70 W～0.80 W均算正确)；10.5 W(10.1 W～10.9 W均算正确)【解析】【详解】设小灯泡两端电压为U，电流为I，由闭合电路欧姆定律有E＝U＋（I+） (R A＋r)代入数据有U＝1.5－0.75I作电压与电流的关系图线，如图所示：交点所对应的电压U＝0.75 V(0.73 V～0.77 V均算正确)电流I＝1 A(0.96 A～1.04 A均算正确)则灯泡的实际功率P＝UI＝0.75 W(0.70 W～0.80 W均算正确)电源的总功率P总＝E（I+）＝10.5 W(10.1 W～10.9 W均算正确)4．如图是有两个量程的电压表，当使用a、b两个端点时，量程为0-10V，当使用a、c两个端点时，量程为0-100V。
