WORD 文档可编辑技术资料 专业分享第一章永磁同步电机的原理及结构1.1永磁同步电机的基本工作原理永磁同步电机的原理如下在电动机的定子绕组中通入三相电流，在通入电流后就会在电动机的定子绕组中形成旋转磁场，由于在转子上安装了永磁体，永磁体的磁极是固定的，根据磁极的同性相吸异性相斥的原理，在定子中产生的旋转磁场会带动转子进行旋转，最终达到转子的旋转速度与定子中产生的旋转磁极的转速相等，所以可以把永磁同步电机的起动过程看成是由异步启动阶段和牵入同步阶段组成的。
在异步启动的研究阶段中，电动机的转速是从零开始逐渐增大的，造成上诉的主要原因是其在异步转矩、永磁发电制动转矩、矩起的磁阻转矩和单轴转由转子磁路不对称而引等一系列的因素共同作用下而引起的，所以在这个过程中转速是振荡着上升的。
在起动过程中，质的转矩，只有异步转矩是驱动性电动机就是以这转矩来得以加速的，其他的转矩大部分以制动性质为主。
在电动机的速度由零增加到接近定子的磁场旋转转速时，在永磁体脉振转矩的影响下永磁同步电机的转速有可能会超过同步转速，而出现转速的超调现象。
但经过一段时间的转速振荡后，最终在同步转矩的作用下而被牵入同步。
1.2永磁同步电机的结构永磁同步电机主要是由转子、端盖、及定子等各部件组成的。
一般来说，永磁同步电机的最大的特点是它的定子结构与普通的感应电机的结构非常非常的相似，主要是区别于转子的独特的结构与其它电机形成了差别。
和常用的异步电机的最大不同则是转子的独特的结构，在转子上放有高质量的永磁体磁极。
由于在转子上安放永磁体的位置有很多选择，所以永磁同步电机通常会被分为三大类：内嵌式、面贴式以及插入式，如图1.1所示。
永磁同步电机的运行性能是最受关注的，影响其性能的因素有很多，但是最主要的则是永磁同步电机的结构。
就面贴式、插入式和嵌入式而言，各种结构都各有其各自的优点。
图1-1面贴式的永磁同步电机在工业上是应用最广泛的，其最主要的原因是其拥有很多其他形式电机无法比拟的优点，例如其制造方便，转动惯性比较小以及结构很简单等。
永磁同步发电机的结构和工作原理1. 结构
永磁同步发电机由以下几个主要组成部分构成：
1.1 转子
- 转子是永磁同步发电机主要的转动部件；
- 转子上附着着磁铁或永磁体，产生磁场；
- 转子可分为内转子和外转子两种类型。
1.2 定子
- 定子是永磁同步发电机中固定的部件；
- 定子上布置有线圈，产生旋转磁场；
- 定子可分为内定子和外定子两种类型。
1.3 接线盒
- 接线盒用于连接定子线圈和外部电路；
- 接线盒通常位于发电机的外部。
1.4 轴承
- 轴承用于支撑转子；
- 轴承可以是滚动轴承或滑动轴承。
1.5 终端盒
- 终端盒用于连接发电机输出端和外部电路；
- 终端盒通常位于发电机的外部。
2. 工作原理
永磁同步发电机利用磁场的作用原理进行发电，其工作原理如下：
1. 当外部励磁电流流过转子上的磁铁时，转子产生磁场；
2. 由于转子上的磁场与定子上的线圈磁场相互作用，产生转子在定子中旋转的力；
3. 定子上的线圈通过不断交流变化的电流产生旋转磁场；
4. 旋转磁场与转子上的磁场相互作用，使转子保持旋转状态；
5. 由于转子的旋转，发电机产生交流电。
综上所述，永磁同步发电机通过转子和定子之间的磁场相互作用产生电能输出。
---
以上是关于永磁同步发电机的结构和工作原理的简要介绍。
如需进一步了解，请参考相关资料或参考专业领域的研究成果。
永磁同步发电机的工作原理一、基本原理从6.2节可见，永磁同步发电机是由定子与转子两部分组成，定子、转子之间有气隙。
永磁同步发电机的定子与普通交流电机相同，转子采用永磁材料。
其主磁通路径如图6-28所示。
图6-28 永磁同步发电机主磁通路径图6-29（a）为一台两极永磁同步发电机，定子三相绕组用3个线圈AX、BY、旋转，永磁磁极产生旋转的气隙磁场，其CZ表示，转子由原动机拖动以转速ns基波为正弦分布，其气隙磁密为——气隙磁密的幅值；式中B1θ——距坐标原点的电角度，坐标原点取转子两个磁极之间中心线的位置。
图6-29 两极永磁同步发电机在图6-29（a）位置瞬间，基波磁场与各线圈的相对位置如图6-29（b）所示。
定子导体切割该旋转磁场产生感应电动势，根据感应电动势公式e=Blv可知，导体中的感应电动势e将正比于气隙磁密B，其中l为导体在磁场中的有效长度。
基波磁场旋转时，磁场与导体间产生相对运动且在不同瞬间磁场以不同的气隙磁密B切割导体，在导体中感应出与磁密成正比的感应电动势。
设导体切割N极磁场时感应电动势为正，切割S极磁场时感应电动势为负，则导体内感应电动势是一个交流电动势。
对于A相绕组，线圈的两个导体边相互串联，其产生的感应电动势大小相等，方向相反，为一个线圈边内感应电动势的2倍（短距绕组需要乘短距系数，见第3章）。
将转子的转速用每秒钟内转过的电弧度ω表示，ω称为角频率。
在时间0～t内，主极磁场转过的电角度θ=ωt，则A相绕组的感应电动势瞬时值为——感应电动势的有效值。
式中E1三相对称情况下，B、C相绕组的感应电动势大小与A相相等，相位分别滞后于A相绕组的感应电动势120°和240°电角度，即可以看出，永磁磁场在三相对称绕组中产生三相对称感应电动势。
关于定子绕组中感应电动势的详细计算可参照第2章。
导体中感应电动势的频率与转子的转速和极对数有关。
若电机为两极电机，周，则导体中电动势交转子转1周，感应电动势交变1次，设转子每分钟转ns/60。
永磁同步电动机的结构原理永磁同步电动机是一种高效率、高能量密度的电机，近年来在电动汽车、磁浮列车等领域得到了广泛应用。
本文将介绍永磁同步电动机的结构原理。
1. 永磁同步电动机的基本构成永磁同步电动机由定子和转子两部分组成。
其中，定子部分主要包括定子绕组、铁心和定子机壳。
转子部分主要由永磁体和轴承组成。
定子绕组由若干个线圈组成，排列在静子铁心的槽内，根据线圈截面的不同分为圆形线圈和矩形线圈两种。
绕组通过机架与定子机壳相连，构成定子部分。
定子机壳则作为支撑定子绕组和转子的固定部件。
转子部分由永磁体和轴承组成。
永磁体一般采用稀土磁材料，如钕铁硼（NdFeB）磁体，具有高磁能积和高抗磨损性能。
永磁体采用多极磁极设计，一般分为4极、6极、8极等多种形式。
轴承则承载转子的重量，并保证转子的旋转自由度。
2. 永磁同步电动机的工作原理永磁同步电动机采用电磁感应原理实现能量转换。
电流通过定子绕组形成磁场，与永磁体产生旋转磁场，从而驱动转子旋转。
由于永磁体的磁场是稳定的，因此称为同步电动机。
具体而言，永磁同步电动机是一种交流电动机，它的定子上加上一组三相对称的电压，形成三相交流电磁场。
由于永磁体上的磁轴线和定子电磁场的旋转方向相同，永磁体是在一个恒定磁场下运动的。
当定子电流变化时，定子电磁场的旋转速度会发生变化，从而改变转子的匹配速度，实现电能转换为机械能的目的。
3. 永磁同步电动机的优点和应用永磁同步电动机具有高效率、低噪音、低震动、高能量密度等特点，在电动汽车、磁浮列车、风力发电等领域应用广泛。
与传统的异步电动机相比，永磁同步电动机具有更高的效率和功率密度，可以显著提高系统的整体性能水平。
4. 永磁同步电动机的发展趋势永磁同步电动机是电机领域的一个热门领域，未来随着新材料和新工艺的发展，永磁同步电机将具有更广阔的应用前景。
目前，永磁同步电动机已经成为电动汽车和磁浮列车等领域的标配，随着技术不断进步，其应用范围和性能水平将得到进一步提升。
永磁同步电机的原理和结构一、原理1.斯托克斯定律：电机的磁场遵循斯托克斯定律，即磁场的旋度等于电流的流入速率。
电机的磁场随转子位置的变化而发生改变。
2.磁场力矩：永磁同步电机的转子上有多个永磁块构成的磁极，当电机的定子线圈通以电流时，产生的磁场与转子的磁场相互作用，形成力矩。
3.控制策略：为了使电机能够正常运行，需要通过控制器对电机进行控制。
例如，可以通过调节电流的大小和方向来调整磁场力矩，从而实现电机的正常运行。
二、结构1.定子：定子是电机的固定部分，由电磁铁圈组成。
电磁铁圈的线圈上通以交流电，产生的磁场与转子的磁场相互作用，形成力矩。
2.转子：转子是电机的旋转部分，通常由铁芯和永磁体组成。
铁芯提供机械强度和磁通闭合路径，永磁体则产生稳定的磁场。
转子的磁场与定子的磁场相互作用，形成力矩。
3.永磁体：永磁体是电机的励磁源，通常由稀土永磁材料制成。
永磁体能够持续产生磁场，并且磁场强度较高，使得电机具有较高的功率密度和效率。
4.传感器：传感器位于电机的定子和转子之间，用于检测电机的状态和位置。
传感器可以测量定子和转子的角度、速度和位置等参数，通过传输给控制器，实现对电机的精确控制。
5.控制器：控制器是电机的智能控制核心，通过接收传感器的反馈信号，以及根据预定的控制策略，控制定子线圈的电流，调整磁场力矩的大小和方向，实现电机的正常运行。
综上所述，永磁同步电机的原理是通过电磁感应定律和电动机转矩方程实现电动机的工作，其结构主要由定子、转子、永磁体、传感器和控制器等组成。
通过控制器的精确控制，可以实现电机的高效率和高性能运行。

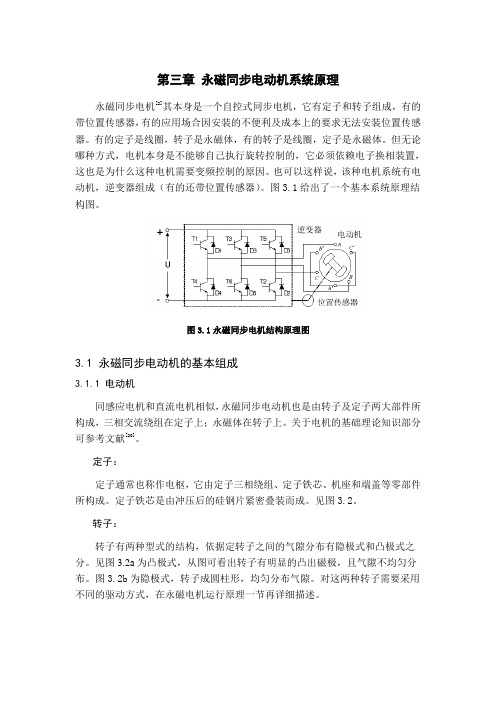

第三章永磁同步电动机系统原理永磁同步电机[2]其本身是一个自控式同步电机，它有定子和转子组成，有的带位置传感器，有的应用场合因安装的不便利及成本上的要求无法安装位置传感器。
有的定子是线圈，转子是永磁体，有的转子是线圈，定子是永磁体。
但无论哪种方式，电机本身是不能够自己执行旋转控制的，它必须依赖电子换相装置，这也是为什么这种电机需要变频控制的原因。
也可以这样说，该种电机系统有电动机，逆变器组成（有的还带位置传感器）。
图3.1给出了一个基本系统原理结构图。
图3.1永磁同步电机结构原理图3.1 永磁同步电动机的基本组成3.1.1 电动机同感应电机和直流电机相似，永磁同步电动机也是由转子及定子两大部件所构成，三相交流绕组在定子上；永磁体在转子上。
关于电机的基础理论知识部分可参考文献[20]。
定子：定子通常也称作电枢，它由定子三相绕组、定子铁芯、机座和端盖等零部件所构成。
定子铁芯是由冲压后的硅钢片紧密叠装而成。
见图3.2。
转子：转子有两种型式的结构，依据定转子之间的气隙分布有隐极式和凸极式之分。
见图3.2a为凸极式，从图可看出转子有明显的凸出磁极，且气隙不均匀分布。
图3.2b为隐极式，转子成圆柱形，均匀分布气隙。
对这两种转子需要采用不同的驱动方式，在永磁电机运行原理一节再详细描述。
图3.2 定子、转子图电动机转子使用永磁铁励磁，目前常见的有铁氧体或稀土永磁材料。
依据转子磁场几何形状的异同，磁场在空间上分布有方波（或梯形波）和正弦波两种。
因此反电动势也有两种，根据反电动势的不同分别采用120度的直流方波控制或正弦波控制。
3.1.2 转子位置传感器在永磁同步电机中，通常转子位置传感器与电机轴联在一起，用来随时测定转子磁极的位置，为电子换向提供正确的信息。
也有例外像洗衣机用的DD电机，往往将HALL安装到定子上，永磁体安装的转子上。
定子转子这里其实只是个相对的概念。
目前，PMSM系统的位置传感器有很多种方式，像光电编码式、磁敏式、和电磁式等。
永磁同步电动机工作原理
永磁同步电动机是一种利用永磁体产生磁场与电流产生的磁场相互作用从而进行能量转换的电动机。
它工作的原理如下：
1. 永磁体磁场：永磁同步电动机中的永磁体产生一个恒定的磁场。
这个磁场由永磁体产生的磁力线组成，它们具有固定的方向和大小。
2. 定子磁场：在电动机的定子中通入三相对称的电流，从而在定子绕组中产生一个旋转磁场。
这个磁场的方向和大小随时间而变化，从而形成一个旋转的磁场。
3. 磁场相互作用：当永磁体的磁场与旋转磁场相遇时，由于两者的磁场方向和大小是相互匹配的，永磁体和旋转磁场之间会发生相互作用。
4. 产生力矩：由于磁场相互作用，永磁体和旋转磁场之间产生了力矩。
这个力矩使得永磁体开始旋转，并从电能转化为机械能。
同时，旋转磁场也会受到永磁体的力矩作用，使其保持旋转。
5. 实现同步：当电动机的转子旋转速度与定子旋转磁场的频率相匹配时，永磁体会与旋转磁场保持同步运转。
这种同步运转可以确保电动机的稳定性和高效性。
综上所述，永磁同步电动机的工作原理是通过利用永磁体产生
的磁场与旋转磁场的相互作用来实现能量转换，从而将电能转化为机械能。
第一章永磁同步电机的原理及结构1.1永磁同步电机的基本工作原理永磁同步电机的原理如下在电动机的定子绕组中通入三相电流，在通入电流后就会在电动机的定子绕组中形成旋转磁场，由于在转子上安装了永磁体，永磁体的磁极是固定的，根据磁极的同性相吸异性相斥的原理，在定子中产生的旋转磁场会带动转子进行旋转，最终达到转子的旋转速度与定子中产生的旋转磁极的转速相等，所以可以把永磁同步电机的起动过程看成是由异步启动阶段和牵入同步阶段组成的。
在异步启动的研究阶段中，电动机的转速是从零开始逐渐增大的，造成上电机更加容易被设计师来进行对其的优化设计，其中最主要的方法是把气隙磁链的分布结构，将其分布结构改成正弦分布后能够带来很多的优设计成近似正弦的分布能减小磁场的谐波以及应用以上的方法能够很好的改善电机的运行势，例如它所带来的负面效应，性能。
插入式结构的电机之所以能够跟面贴式的电机相比较有很大的改善是因为它充分的利用了它设计出的磁链的结构有着不对称性所生成的独特的磁阻转矩能大大的提高了电机的功率密度，并且在也能很方便的制造出来，所以永磁同步电机的这种结构被比较多的应用于在传动系统中，但是其缺点也是很突出的，例如制作成本和漏磁系数与面贴式的相比较都要大的多。
嵌入式的永磁同步电机中的永磁体是被安置在转子的内部，相比较而言其结构虽然比较复杂，但却有几个很明显的优点是毋庸置疑的，因为有以高气隙的磁通密度，所很明显的它跟面贴式的电机相比较就会产生很大的转矩；因为在转子永磁体的安装方式是选择嵌入式的，所以永磁体在被去磁后所带来的一系列的危险的可能性就会很小，因此电机能够在更高的旋转速度下运行但是并不需要考虑转子中永磁体是否会因为离心力过大而被破坏。
为了体现永磁同步电机的优越性能，与传统异步电机来进行比较，永磁同步电机特别是最常用的稀土式的永磁同步电机具有结构简单，运行可靠性很高；体积非常的小，质量特别的轻；损耗也相对较少，效率也比较高；电机的形状以及大小可以灵活多样的变化等比较明显的优点。
. .第一章永磁同步电机的原理及结构1.1永磁同步电机的基本工作原理永磁同步电机的原理如下在电动机的定子绕组入三相电流，在通入电流后就会在电动机的定子绕组中形成旋转磁场，由于在转子上安装了永磁体，永磁体的磁极是固定的，根据磁极的同性相吸异性相斥的原理，在定子中产生的旋转磁场会带动转子进行旋转，最终达到转子的旋转速度与定子中产生的旋转磁极的转速相等，所以可以把永磁同步电机的起动过程看成是由异步启动阶段和牵入同步阶段组成的。
在异步启动的研究阶段中，电动机的转速是从零开始逐渐增大的，造成上诉的主要原因是其在异步转矩、永磁发电制动转矩、矩起的磁阻转矩和单轴转由转子磁路不对称而引等一系列的因素共同作用下而引起的，所以在这个过程中转速是振荡着上升的。
在起动过程中，质的转矩，只有异步转矩是驱动性电动机就是以这转矩来得以加速的，其他的转矩大部分以制动性质为主。
在电动机的速度由零增加到接近定子的磁场旋转转速时，在永磁体脉振转矩的影响下永磁同步电机的转速有可能会超过同步转速，而出现转速的超调现象。
但经过一段时间的转速振荡后，最终在同步转矩的作用下而被牵入同步。
1.2永磁同步电机的结构永磁同步电机主要是由转子、端盖、及定子等各部件组成的。
一般来说，永磁同步电机的最大的特点是它的定子结构与普通的感应电机的结构非常非常的相似，主要是区别于转子的独特的结构与其它电机形成了差别。
和常用的异步电机的最大不同则是转子的独特的结构，在转子上放有高质量的永磁体磁极。
由于在转子上安放永磁体的位置有很多选择，所以永磁同步电机通常会被分为三大类：嵌式、面贴式以及插入式，如图1.1所示。
永磁同步电机的运行性能是最受关注的，影响其性能的因素有很多，但是最主要的则是永磁同步电机的结构。
就面贴式、插入式和嵌入式而言，各种结构都各有其各自的优点。
图1-1面贴式的永磁同步电机在工业上是应用最广泛的，其最主要的原因是其拥有很多其他形式电机无法比拟的优点，例如其制造方便，转动惯性比较小以及结构很简单等。
