同步电动机的基本工作原理和结构.

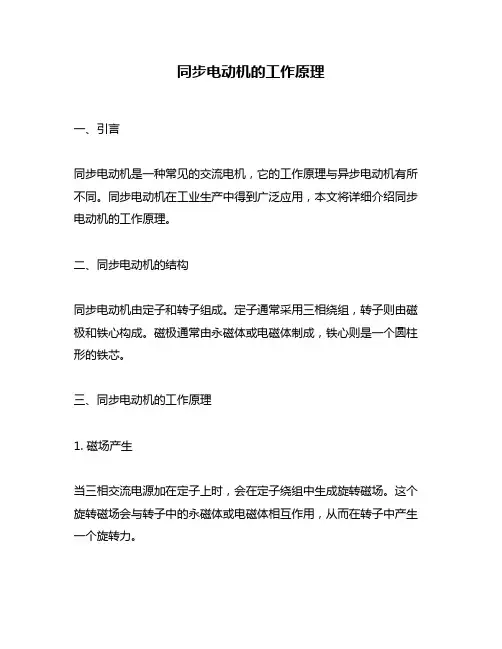

同步电动机的工作原理一、引言同步电动机是一种常见的交流电机，它的工作原理与异步电动机有所不同。

同步电动机在工业生产中得到广泛应用，本文将详细介绍同步电动机的工作原理。

二、同步电动机的结构同步电动机由定子和转子组成。

定子通常采用三相绕组，转子则由磁极和铁心构成。

磁极通常由永磁体或电磁体制成，铁心则是一个圆柱形的铁芯。

三、同步电动机的工作原理1. 磁场产生当三相交流电源加在定子上时，会在定子绕组中生成旋转磁场。

这个旋转磁场会与转子中的永磁体或电磁体相互作用，从而在转子中产生一个旋转力。

2. 转速控制为了使同步电动机能够正常运行，需要控制其转速。

一般情况下，可以通过改变定子上的供电频率来改变旋转磁场的频率和大小，从而控制同步电动机的转速。

3. 同步误差在实际应用中，由于各种因素（如负载变化、温度变化等），同步电动机的转速可能会发生变化，这种变化称为同步误差。

为了避免同步误差对同步电动机的正常工作造成影响，通常需要采用一些控制方法来保持其转速稳定。

四、同步电动机的优缺点1. 优点（1）转速稳定：由于旋转磁场的频率和大小可以通过改变供电频率来控制，因此同步电动机的转速非常稳定。

（2）高效节能：同步电动机在运行时没有滑差损失，因此比异步电动机更加高效节能。

2. 缺点（1）启动困难：由于同步电动机需要与供电频率完全匹配才能正常运行，因此在启动时需要特殊措施来保证其正常启动。

（2）成本高：由于同步电动机结构复杂，制造难度大，因此成本比异步电动机更高。

五、总结本文详细介绍了同步电动机的结构和工作原理。

同步电动机具有转速稳定、高效节能等优点，在工业生产中得到广泛应用。

但是它也存在启动困难、成本高等缺点，需要根据实际情况进行选择和应用。

同步电动机的结构特点和工作原理同步电动机是一种常见的旋转电动机，也被称为同步机。

它的工作原理基于电磁感应和电磁力的相互作用。

本文将重点介绍同步电动机的结构特点和工作原理。

一、同步电动机的结构特点1. 定子结构：同步电动机的定子由若干个相同的定子线圈组成。

这些线圈一般均匀地分布在定子铁心上，并按照一定的排列方式连接。

定子线圈一般采用导电线圈绕制而成，导电线圈之间通过绝缘材料进行隔离，以防止电流短路。

2. 转子结构：同步电动机的转子通常是由永磁体构成，也可以通过直流电源或交流电源提供励磁，以形成磁场。

转子一般采用圆形或长条形的形状，具有一定的磁导率和导磁性能。

转子的形状和材料的选择对同步电动机的性能具有重要影响。

3. 传动机构：同步电动机的传动机构通常是由轴、轴承和联轴器组成。

轴承起到支撑和固定转子的作用，联轴器用于连接电动机和外部负载，传递力和扭矩。

4. 冷却系统：同步电动机由于工作过程中会产生大量的热量，所以通常需要配备冷却系统。

冷却系统可以通过通风散热、水冷或气冷等方式来降低电动机的温度，保证其正常运行。

5. 控制系统：同步电动机的控制系统包括调速装置、控制器和传感器等。

调速装置可以调节电动机的转速和扭矩，控制器用于控制电动机的启动、停止和运行状态，传感器用于实时监测电动机的运行参数。

二、同步电动机的工作原理同步电动机的工作原理基于电磁感应和电磁力的相互作用。

当电动机通电时，电流通过定子线圈，产生的磁场会与转子上的磁场相互作用，从而使转子受到电磁力的作用而转动。

1. 磁场同步：同步电动机的转子上的磁场与定子线圈产生的磁场同步运动。

这意味着转子上的磁场和定子线圈的磁场具有相同的频率和相位，使得转子能够以同步速度旋转。

2. 磁场锁定：同步电动机在运行时可以实现磁场的锁定。

这意味着当电动机的负载发生变化时，磁场可以自动调整以保持同步。

这种磁场锁定特性使得同步电动机在变负载情况下仍能保持稳定的运行。

3. 高效率：同步电动机具有较高的效率。

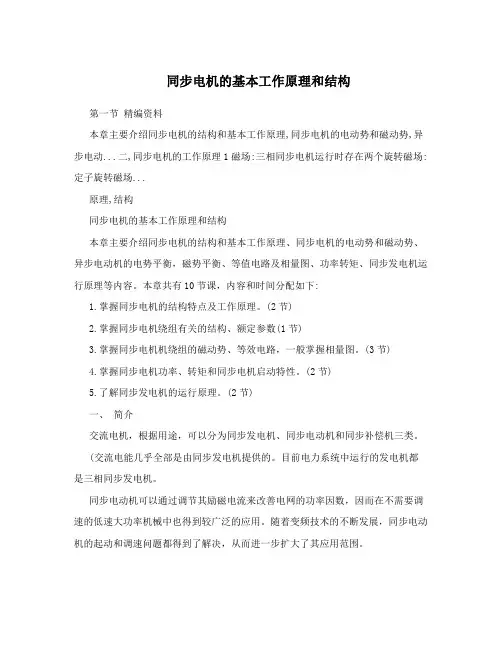

同步电机的基本工作原理和结构第一节精编资料本章主要介绍同步电机的结构和基本工作原理,同步电机的电动势和磁动势,异步电动...二,同步电机的工作原理1磁场:三相同步电机运行时存在两个旋转磁场: 定子旋转磁场...原理,结构同步电机的基本工作原理和结构本章主要介绍同步电机的结构和基本工作原理、同步电机的电动势和磁动势、异步电动机的电势平衡，磁势平衡、等值电路及相量图、功率转矩、同步发电机运行原理等内容。

本章共有10节课，内容和时间分配如下:1.掌握同步电机的结构特点及工作原理。

(2节)2.掌握同步电机绕组有关的结构、额定参数(1节)3.掌握同步电机机绕组的磁动势、等效电路，一般掌握相量图。

(3节)4.掌握同步电机功率、转矩和同步电机启动特性。

(2节)5.了解同步发电机的运行原理。

(2节)一、简介交流电机，根据用途，可以分为同步发电机、同步电动机和同步补偿机三类。

(交流电能几乎全部是由同步发电机提供的。

目前电力系统中运行的发电机都是三相同步发电机。

同步电动机可以通过调节其励磁电流来改善电网的功率因数，因而在不需要调速的低速大功率机械中也得到较广泛的应用。

随着变频技术的不断发展，同步电动机的起动和调速问题都得到了解决，从而进一步扩大了其应用范围。

同步补偿机实质上是接在交流电网上空载运行的同步电动机，其作用是从电网汲取超前无功功率来补偿其它电力用户从电网汲取的滞后无功功率，以改善电网的供功率因数。

) 二、同步电机的工作原理1磁场:三相同步电机运行时存在两个旋转磁场: 定子旋转磁场和转子旋转磁场。

定子旋转磁场—又常称为电枢磁势，而相应的磁场称为电枢磁场60f1n,速度:同步速度，即 1p方向:从具有超前电流的相转向具有滞后电流的相。

形成原因:以电气方式形成。

(当对称三相电流流过定子对称三相绕组时,将在空气隙中产生旋转磁通势。

它的旋转速度60f1n,1p为同步速度，即;它的旋转方向是从具有超前电流的相转向具有滞后电流的相;当某相电流达到最大值的瞬间，旋转磁势的振幅恰好转到该相绕组轴线处。

同步发电机的结构和工作原理一、引言同步发电机是一种常见的发电机类型，它在电力系统中扮演着重要的角色。

本文将介绍同步发电机的结构和工作原理。

二、结构同步发电机由转子、定子和励磁系统组成。

其中，转子是旋转部件，定子是静止部件，励磁系统用于提供磁场。

1. 转子同步发电机的转子通常采用三相交流发电机，它由轴心线上的几个铜棒组成。

这些铜棒被称为“极”，每个极之间都有一个空隙，用于安装定子绕组。

2. 定子同步发电机的定子通常采用三相绕组，这些绕组被称为“臂”。

臂的数量与极数相等，并且它们都均匀地分布在整个定子上。

3. 励磁系统励磁系统用于提供磁场。

它通常由直流励磁机和调节器组成。

直流励磁机负责产生直流电流，而调节器则控制直流励磁机输出的电流大小。

三、工作原理同步发电机的工作原理基于法拉第电磁感应定律和洛伦兹力。

当转子旋转时，它会切割定子绕组中的磁场，从而在定子绕组中产生电动势。

这个过程可以用法拉第电磁感应定律来描述。

同时，当电流通过定子绕组时，它会产生磁场。

这个磁场与转子极的磁场相互作用，从而产生一个力，即洛伦兹力。

这个力将使得转子继续旋转，并且将机械能转化为电能。

同步发电机的输出电压和频率取决于旋转速度和极数。

具体来说，输出频率等于旋转速度乘以极数除以120。

四、总结同步发电机是一种常见的发电机类型，在电力系统中扮演着重要的角色。

它由转子、定子和励磁系统组成。

同步发电机的工作原理基于法拉第电磁感应定律和洛伦兹力。

当转子旋转时，它会切割定子绕组中的磁场，从而在定子绕组中产生电动势。

同时，当电流通过定子绕组时，它会产生磁场，并且与转子极的磁场相互作用，从而产生一个力，将机械能转化为电能。

同步发电机的输出电压和频率取决于旋转速度和极数。

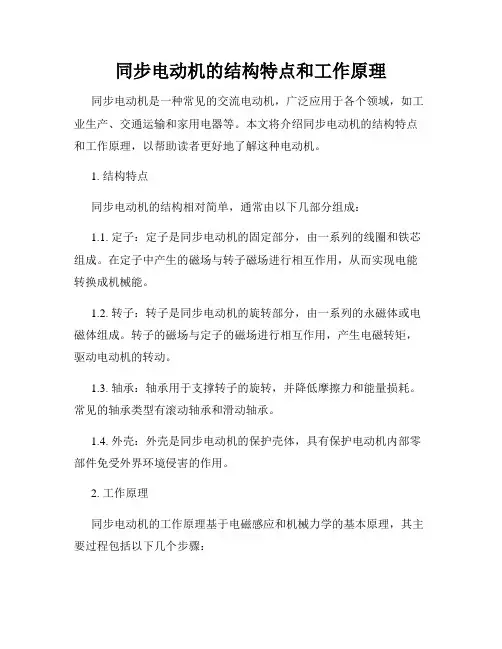

同步电动机的结构特点和工作原理同步电动机是一种常见的交流电动机，广泛应用于各个领域，如工业生产、交通运输和家用电器等。

本文将介绍同步电动机的结构特点和工作原理，以帮助读者更好地了解这种电动机。

1. 结构特点同步电动机的结构相对简单，通常由以下几部分组成：1.1. 定子：定子是同步电动机的固定部分，由一系列的线圈和铁芯组成。

在定子中产生的磁场与转子磁场进行相互作用，从而实现电能转换成机械能。

1.2. 转子：转子是同步电动机的旋转部分，由一系列的永磁体或电磁体组成。

转子的磁场与定子的磁场进行相互作用，产生电磁转矩，驱动电动机的转动。

1.3. 轴承：轴承用于支撑转子的旋转，并降低摩擦力和能量损耗。

常见的轴承类型有滚动轴承和滑动轴承。

1.4. 外壳：外壳是同步电动机的保护壳体，具有保护电动机内部零部件免受外界环境侵害的作用。

2. 工作原理同步电动机的工作原理基于电磁感应和机械力学的基本原理，其主要过程包括以下几个步骤：2.1. 三相供电：同步电动机通常采用三相交流电源供电，其中每个相位的电压和频率都保持稳定。

通过与电源正确定时关系的控制器，将电流施加到电动机的定子绕组上。

2.2. 构建磁场：当电流通过定子绕组时，定子绕组中的电流会产生一个旋转磁场。

这个磁场的频率与供电电源的频率相同，通常为50Hz 或60Hz。

2.3. 磁场互作用：转子中的磁体或电磁绕组与定子中的旋转磁场相互作用。

由于磁场的作用，转子开始旋转，并与定子的旋转磁场同步运动。

2.4. 机械能输出：同步电动机将电能转换为机械能，通过转子的旋转产生轴承力矩，驱动机械设备的运动。

需要注意的是，同步电动机的转速是由供电电源的频率和极对数决定的。

在标准电网条件下，同步电动机的转速通常为1500转/分钟（50Hz频率）或1800转/分钟（60Hz频率）。

3. 应用领域同步电动机由于具有结构简单、工作可靠、效率高等特点，被广泛应用于各个领域，如：3.1. 工业生产：同步电动机可用于输送设备、压缩机、泵和风机等工业机械的驱动。

同步发电机的基本结构和工作原理同步发电机是一种采用电磁感应原理将机械能转化为电能的设备。

它是电力系统中最常用的发电机类型之一，其结构和工作原理对于我们深入了解发电机的工作机制具有重要意义。

本文将介绍同步发电机的基本结构和工作原理。

一、基本结构同步发电机的基本结构包括定子、转子、励磁系统和机械部分。

1. 定子：定子是发电机的不动部分，通常由一组三相绕组和铁心构成。

三相绕组均匀分布在铁心上，并通过定子上的三个相序对称的绕组实现电能的产生。

2. 转子：转子是发电机的旋转部分，通常由一组绕组和铁心构成。

转子的绕组称为励磁绕组，其目的是通过旋转产生磁通，并与定子磁通相互作用，从而引发电磁感应。

3. 励磁系统：励磁系统是发电机提供直流电源的部分，通常由励磁机、整流器和调压器组成。

励磁机通过机械能驱动，产生直流电流，并经过整流器和调压器进行稳定和调节。

励磁系统的主要功能是提供足够的电流，以激励转子产生磁通。

4. 机械部分：机械部分包括轴、轴承和飞轮等设备，用于支持转子的旋转以及传递机械能。

二、工作原理同步发电机的工作原理基于电磁感应和电磁力的相互作用。

1. 励磁：当发电机启动时，励磁机产生的直流电流通过励磁绕组，形成转子磁通。

转子磁通的大小和方向决定了转子在定子磁场中受到的电磁力。

若磁通与定子磁场同相，转子将受到斥力；若磁通与定子磁场反相，转子将受到吸力。

通过调整励磁电流的大小和方向，可以控制电机的输出功率和功角。

2. 电磁感应：当励磁电流形成转子磁通后，转子通过与定子磁场的相互作用，产生感应电动势并输出电能。

根据电磁感应定律，当转子绕组被电磁力驱动旋转时，绕组中将产生感应电动势，从而产生电流。

这些感应电流通过定子绕组，形成电磁场，并与转子磁场相互作用，维持着发电机的运转。

3. 同步：同步是指发电机输出的频率和电流与电网频率和电流相匹配。

在发电机输出电能时，通过调整励磁电流和转速来保持发电机的同步，以确保发电机与电网的稳定运行。

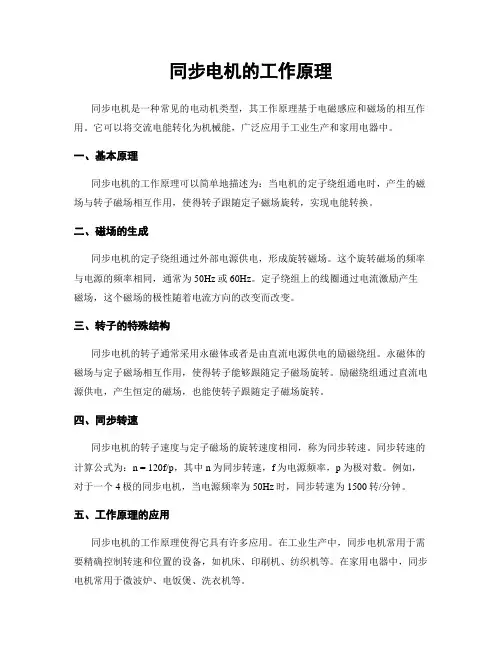

同步电机的工作原理同步电机是一种常见的电动机类型，其工作原理基于电磁感应和磁场的相互作用。

它可以将交流电能转化为机械能，广泛应用于工业生产和家用电器中。

一、基本原理同步电机的工作原理可以简单地描述为：当电机的定子绕组通电时，产生的磁场与转子磁场相互作用，使得转子跟随定子磁场旋转，实现电能转换。

二、磁场的生成同步电机的定子绕组通过外部电源供电，形成旋转磁场。

这个旋转磁场的频率与电源的频率相同，通常为50Hz或60Hz。

定子绕组上的线圈通过电流激励产生磁场，这个磁场的极性随着电流方向的改变而改变。

三、转子的特殊结构同步电机的转子通常采用永磁体或者是由直流电源供电的励磁绕组。

永磁体的磁场与定子磁场相互作用，使得转子能够跟随定子磁场旋转。

励磁绕组通过直流电源供电，产生恒定的磁场，也能使转子跟随定子磁场旋转。

四、同步转速同步电机的转子速度与定子磁场的旋转速度相同，称为同步转速。

同步转速的计算公式为：n = 120f/p，其中n为同步转速，f为电源频率，p为极对数。

例如，对于一个4极的同步电机，当电源频率为50Hz时，同步转速为1500转/分钟。

五、工作原理的应用同步电机的工作原理使得它具有许多应用。

在工业生产中，同步电机常用于需要精确控制转速和位置的设备，如机床、印刷机、纺织机等。

在家用电器中，同步电机常用于微波炉、电饭煲、洗衣机等。

六、同步电机的优势和劣势同步电机相比于其他类型的电动机具有一些优势和劣势。

其优势包括：高效率、稳定的转速、精确的控制能力、较小的体积和重量。

然而，同步电机的劣势包括：较高的制造成本、对电源频率和电压的依赖、启动困难等。

综上所述，同步电机的工作原理基于电磁感应和磁场的相互作用。

通过定子绕组产生旋转磁场，使得转子能够跟随定子磁场旋转，实现电能转换。

同步电机具有许多应用领域，但也存在一些优势和劣势。

了解其工作原理有助于更好地理解和应用同步电机。

永磁同步电机的结构和工作原理
永磁同步电机是一种采用永磁体作为励磁源，利用交流电源提供与转子匹配的交变磁场，通过电磁感应作用产生转矩的同步电机。

其结构主要由转子、定子和永磁体组成。

1. 转子结构
永磁同步电机的转子一般是由永磁体和转子芯片组成，永磁体主要有NdFeB、SmCo等材质，收集电流的感应环或导电环以
及轴承等组件。

2. 定子结构
永磁同步电机的定子由一个或多个相线圈、铁芯和支承套管等组成。

相线圈是电机进行电磁转换的核心部件，如三相永磁同步电机由三个线圈组成。

3. 永磁体
永磁体是永磁同步电机的关键部件，产生强磁场并与转子匹配，从而实现高功率和高效率的工作。

工作原理：
当三相交流电源加到永磁同步电机的三相定子线圈中时，三相电流在定子线圈中产生交变磁场。

当转子转动时，其磁极旋转，受交变磁场的作用形成一个感应电动势并导致感应电流流过转子。

由于永磁体的磁场一直恒定，转子磁极不断旋转并产生变化的磁场，从而与定子线圈的交变磁场相互作用产生转矩，驱动转子旋转。

由于转子旋转速度与定子的交替电流频率一致，因此称其为永磁同步电机。

同步电动机的工作原理同步电动机的工作原理主要是通过交流电的电磁感应来驱动转子旋转，从而实现与电源同步的运转。

下面将详细介绍同步电动机的工作原理和组成结构。

一、同步电动机的结构同步电动机主要由定子、转子和气隙三部分组成。

定子主要包括机座、定子铁心和定子绕组等部分；转子主要包括转子铁心、轴和滑环等部分；气隙则是定子和转子之间的间隙。

二、同步电动机的工作原理同步电动机的工作原理主要是利用电磁感应原理。

当三相交流电通过定子绕组时，会产生一个旋转磁场。

这个旋转磁场会与转子铁心相互作用，产生一个与旋转磁场同频率的扭矩。

这个扭矩会驱动转子旋转，从而实现与电源同步的运转。

具体来说，当定子绕组中通过三相交流电时，会在定子铁心中产生一个以同步转速旋转的磁场。

这个旋转磁场会切割转子铁心，从而在转子铁心中产生感应电动势和电流。

这个感应电流与旋转磁场相互作用，产生一个与旋转磁场同频率的扭矩。

这个扭矩会驱动转子旋转，实现与电源同步的运转。

在同步电动机的实际应用中，可以通过控制定子绕组中的电流频率和相位来控制电动机的转速和转向。

同时，也可以通过调节励磁电流来调节电动机的输出扭矩和功率。

三、同步电动机的分类根据励磁方式的不同，同步电动机可以分为永磁同步电动机、电磁式同步电动机和反应式同步电动机等类型。

其中，永磁同步电动机是利用永磁体产生磁场的一种同步电动机；电磁式同步电动机是利用电磁感应原理产生磁场的一种同步电动机；反应式同步电动机则是利用电容或电感的变化来调节励磁电流的一种同步电动机。

四、同步电动机的应用同步电动机在工业、交通、电力等领域得到了广泛应用。

例如，在电力系统中，同步电动机被用于驱动大型风机、水泵等设备；在交通领域，同步电动机被用于地铁、轻轨等城市轨道交通系统中；在工业领域，同步电动机被用于驱动各种机械设备的运转。

五、同步电动机的发展趋势随着科技的不断进步和应用需求的不断增长，同步电动机也在不断发展。

未来，同步电动机将朝着高效、节能、环保等方向发展。

同步电动机的基本工作原理和结构同步电动机是一种常见的交流电动机，它的工作原理是利用磁场的相互作用来将电能转换为机械能。

同步电动机是一种特殊的交流电动机，它是通过将外界电源供电到电机的定子绕组上，产生旋转磁场，与电机的转子磁场相互作用，从而使电机产生转矩，实现电能到机械能的转换。

同步电动机的结构一般包括定子、转子和机壳。

定子是通过绕组组成的电磁铁，用来产生旋转磁场。

转子是与定子磁场相互作用的部分，一般是通过导磁铁片和励磁电流来形成磁场，从而与定子磁场相互作用产生转矩。

机壳则是用来保护和支撑定子和转子的重要结构。

同时，同步电动机中还包括定子绕组的绝缘层、轴承等组成部分，用来确保电机的稳定运行。

1.电源输入：将三相交流电源输入到电机的定子绕组中，同时加上适当的控制电路来控制电机的运行。

2.旋转磁场的产生：定子绕组受到电源供电后产生磁场，这个磁场的旋转速度与电源的频率有关，一般是同步电机的同步转速。

3.转子磁场的产生：转子通过导磁铁片和励磁电流来形成磁场，这个磁场与定子的磁场相互作用，从而产生转矩。

4.产生转矩：两个磁场的相互作用会使转子产生转矩，从而使电机开始旋转。

5.效率提高：通过控制电流的大小和相位来调节电机的转速和输出扭矩，实现电机的高效率工作。

同步电动机的结构和工作原理使其具有很多优点，例如输出功率稳定、转速准确可控、效率高等特点。

它广泛应用于各种工业领域，如风力发电、水力发电、工业生产等。

同时，在家用电器、交通工具和船舶等领域也有着广泛的应用。

总的来说，同步电动机是一种重要的电动机种类，其结构和工作原理相对简单但十分有效。

了解同步电动机的基本工作原理和结构，对于工程技术人员和电机专业人员来说是非常重要的，因为它是现代工业中常见的一种电机类型，对于提高生产效率和降低能源消耗都具有重要作用。

希望通过本文的介绍，读者能够对同步电动机有更深入的了解，进而更好地应用它们于实际生产中。

同步电动机结构一、电动机的基本概念首先，我们需要了解什么是电动机。

电动机是一种将电能转化为机械能的装置。

通过通电，电动机的转子会受到电磁力的作用而旋转，从而实现电能的转化。

同步电动机（Synchronous Motor）是一种特殊类型的电动机，其转速与电源频率无关，因此具有恒速、恒扭矩等优点，被广泛应用于工业控制和自动化系统中。

二、同步电动机的结构同步电动机的结构主要由定子和转子两部分组成。

1. 定子部分：同步电动机的定子通常由硅钢片叠压而成，内部装有多个绕组线圈（通常称为“极相组”）。

这些线圈是由绝缘材料包裹的铜线，用于产生三相交流磁场。

定子的外形通常为方形或矩形，内部有许多小孔，用于支撑转子并保证空气流通。

2. 转子部分：同步电动机的转子是由金属导条和多个磁极组成。

磁极内部装有永久磁铁，用于产生恒定的磁场。

转子通过轴承安装在定子上，并由外部电源供电。

转子的形状和大小取决于所使用的电源频率，因此不同类型的同步电动机具有不同的转子结构。

三、同步电动机的工作原理当给同步电动机的定子绕组通电时，会在转子中产生磁场。

由于磁场与定子磁场相互作用，转子会受到电磁力作用而旋转。

由于转子的旋转速度与电源频率无关，因此同步电动机可以保持恒速运行。

此外，由于同步电动机具有恒扭矩的特点，因此在低速运行时也能提供足够的扭矩。

四、其他注意事项1. 同步电动机通常需要外部电源供电，因此需要确保电源的稳定性和可靠性。

2. 在使用同步电动机时，需要定期检查轴承和其它机械部件的状态，以确保设备的正常运行。

3. 同步电动机通常适用于需要恒速、恒扭矩控制的场合，如工业控制、自动化系统等。

总之，同步电动机是一种具有独特结构的电动机，具有恒速、恒扭矩等优点。

通过了解其结构和工作原理，我们可以更好地应用这种电动机来满足各种应用需求。
