同步电机的基本工作原理和结构第一节精编资料本章主要介绍同步电机的结构和基本工作原理,同步电机的电动势和磁动势,异步电动...二,同步电机的工作原理1磁场:三相同步电机运行时存在两个旋转磁场: 定子旋转磁场...原理,结构同步电机的基本工作原理和结构本章主要介绍同步电机的结构和基本工作原理、同步电机的电动势和磁动势、异步电动机的电势平衡，磁势平衡、等值电路及相量图、功率转矩、同步发电机运行原理等内容。
本章共有10节课，内容和时间分配如下:1.掌握同步电机的结构特点及工作原理。
(2节)2.掌握同步电机绕组有关的结构、额定参数(1节)3.掌握同步电机机绕组的磁动势、等效电路，一般掌握相量图。
(3节)4.掌握同步电机功率、转矩和同步电机启动特性。
(2节)5.了解同步发电机的运行原理。
(2节)一、简介交流电机，根据用途，可以分为同步发电机、同步电动机和同步补偿机三类。
(交流电能几乎全部是由同步发电机提供的。
目前电力系统中运行的发电机都是三相同步发电机。
同步电动机可以通过调节其励磁电流来改善电网的功率因数，因而在不需要调速的低速大功率机械中也得到较广泛的应用。
随着变频技术的不断发展，同步电动机的起动和调速问题都得到了解决，从而进一步扩大了其应用范围。
同步补偿机实质上是接在交流电网上空载运行的同步电动机，其作用是从电网汲取超前无功功率来补偿其它电力用户从电网汲取的滞后无功功率，以改善电网的供功率因数。
) 二、同步电机的工作原理1磁场:三相同步电机运行时存在两个旋转磁场: 定子旋转磁场和转子旋转磁场。
定子旋转磁场—又常称为电枢磁势，而相应的磁场称为电枢磁场60f1n,速度:同步速度，即 1p方向:从具有超前电流的相转向具有滞后电流的相。
形成原因:以电气方式形成。
(当对称三相电流流过定子对称三相绕组时,将在空气隙中产生旋转磁通势。
它的旋转速度60f1n,1p为同步速度，即;它的旋转方向是从具有超前电流的相转向具有滞后电流的相;当某相电流达到最大值的瞬间，旋转磁势的振幅恰好转到该相绕组轴线处。
同步电机的基本知识及结构同步电机是一种采用交流电源供电、定子感应电动势与转子磁场同步工作的电动机。
它具有结构简单、功率因数高、转速恒定等优点，广泛应用于工业生产线、空调、电力系统等领域。
一、基本原理：同步电机的工作原理是通过感应电动势与转子磁场的同步运动来实现转子运转。
当同步电机的定子绕组通电时，在定子绕组内产生一个旋转磁场。
而当转子上的匝数大于定子，转子上也会感应出一个电动势，使转子上的磁场也具有旋转特性。
由于两者是同步发展的，所以称之为同步电机。
二、基本结构：1.定子：2.转子：3.端环和碳刷：同步电机转子上的绕组通过端环连接，以便于外部电源的接驳。
转子上还设有碳刷，用于保持转子绕组的绝缘。
4.外壳：三、工作方式：同步电机的工作方式可以分为饱和同步、欠饱和同步和过磁同步三种。
其中，饱和同步是指定子绕组的磁场与转子磁场完全同步，欠饱和同步是指定子绕组的磁场与转子磁场不完全同步，过磁同步则是指定子绕组的磁场与转子磁场超前一定角度。
四、应用领域：同步电机具有功率因数高、转速恒定等优点，广泛应用于工业生产线、空调、电力系统等领域。
在工业生产线中，同步电机常用于驱动各种机械设备，如风机、泵等。
在空调中，同步电机作为风机的驱动装置，能够提供稳定的风流，并降低噪音。
在电力系统中，同步电机作为发电机使用，可以将机械能转换为电能，并通过同步工作产生的电动势向电网输送能量。
总结起来，同步电机是一种采用交流电源供电、定子感应电动势与转子磁场同步工作的电动机。
它的主要结构包括定子、转子、端环、碳刷和外壳等。
同步电机具有结构简单、功率因数高、转速恒定等优点，被广泛应用于工业生产线、空调、电力系统等领域。
同步发电机的基本结构和工作原理同步发电机是一种采用电磁感应原理将机械能转化为电能的设备。
它是电力系统中最常用的发电机类型之一，其结构和工作原理对于我们深入了解发电机的工作机制具有重要意义。
本文将介绍同步发电机的基本结构和工作原理。
一、基本结构同步发电机的基本结构包括定子、转子、励磁系统和机械部分。
1. 定子：定子是发电机的不动部分，通常由一组三相绕组和铁心构成。
三相绕组均匀分布在铁心上，并通过定子上的三个相序对称的绕组实现电能的产生。
2. 转子：转子是发电机的旋转部分，通常由一组绕组和铁心构成。
转子的绕组称为励磁绕组，其目的是通过旋转产生磁通，并与定子磁通相互作用，从而引发电磁感应。
3. 励磁系统：励磁系统是发电机提供直流电源的部分，通常由励磁机、整流器和调压器组成。
励磁机通过机械能驱动，产生直流电流，并经过整流器和调压器进行稳定和调节。
励磁系统的主要功能是提供足够的电流，以激励转子产生磁通。
4. 机械部分：机械部分包括轴、轴承和飞轮等设备，用于支持转子的旋转以及传递机械能。
二、工作原理同步发电机的工作原理基于电磁感应和电磁力的相互作用。
1. 励磁：当发电机启动时，励磁机产生的直流电流通过励磁绕组，形成转子磁通。
转子磁通的大小和方向决定了转子在定子磁场中受到的电磁力。
若磁通与定子磁场同相，转子将受到斥力；若磁通与定子磁场反相，转子将受到吸力。
通过调整励磁电流的大小和方向，可以控制电机的输出功率和功角。
2. 电磁感应：当励磁电流形成转子磁通后，转子通过与定子磁场的相互作用，产生感应电动势并输出电能。
根据电磁感应定律，当转子绕组被电磁力驱动旋转时，绕组中将产生感应电动势，从而产生电流。
这些感应电流通过定子绕组，形成电磁场，并与转子磁场相互作用，维持着发电机的运转。
3. 同步：同步是指发电机输出的频率和电流与电网频率和电流相匹配。
在发电机输出电能时，通过调整励磁电流和转速来保持发电机的同步，以确保发电机与电网的稳定运行。
每相感应电势的有效值为(15.2)◆ 交变性与对称性：由于旋转磁场极性相间，使得感应电势的极性交变；由于电枢绕组的对称性，保证了感应电势的三相对称性。
同步转速◆同步转速 从供电品质考虑，由众多同步发电机并联构成的交流电网的频率应该是一个不变的值，这就要求发电机的频率应该和电网的频率一致。
我国电网的频率为50Hz ，故有：(15.3) ◆要使得发电机供给电网50Hz 的工频电能，发电机的转速必须为某些固定值，这些固定值称为同步转速。
例如2极电机的同步转速为3000r/min ，4极电机的同步转速为1500r/min ，依次类推。
只有运行于同步转速，同步电机才能正常运行，这也是同步电机名称的由来。
运行方式◆同步电机的主要运行方式有三种，即作为发电机、电动机和补偿机运行。
作为发电机运行是同步电机最主要的运行方式，作为电动机运行是同步电机的另一种重要的运行方式。
同步电动机的功率因数可以调节，在不要求调速的场合，应用大型同步电动机可以提高运行效率。
近年来，小型同步电动机在变频调速系统中开始得到较多地应用。
同步电机还可以接于电网作为同步补偿机。
这时电机不带任何机械负载，靠调节转子中的励磁电流向电网发出所需的感性或者容性无功功率，以达到改善电网功率因数或者调节电网电压的目的。
© 西安交通大学电机教研室 版权所有，侵权必究 2000.12®水轮发电机水轮发电机的特点是：极数多，直径大，轴向长度短，整个转子在外形上与汽轮发电机大不相同。
大多数水轮发电机为立式。
水轮发电机的直径很大，定子铁心由扇形电工钢片拼装叠成。
为了散热的需要，定子铁心中留有径向通风沟。
转子磁极由厚度为1～2mm 的钢片叠成；磁极两端有磁极压板，用来压紧磁极冲片和固定磁极绕组。
有些发电机磁极的极靴上开有一些槽，槽内放上铜条，并用端环将所有铜条连在一起构成阻尼绕组，其作用是用来拟制短路电流和减弱电机振荡，在电动机中作为起动绕组用。
WORD文档可编辑第一章永磁同步电机的原理及结构1.1永磁同步电机的基本工作原理永磁同步电机的原理如下在电动机的定子绕组中通入三相电流，在通入电流后就会在电动机的定子绕组中形成旋转磁场，由于在转子上安装了永磁体，永磁体的磁极是固定的，根据磁极的同性相吸异性相斥的原理，在定子中产生的旋转磁场会带动转子进行旋转，最终达到转子的旋转速度与定子中产生的旋转磁极的转速相等，所以可以把永磁同步电机的起动过程看成是由异步启动阶段和牵入同步阶段组成的。
在异步启动的研究阶段中，电动机的转速是从零开始逐渐增大的，造成上诉的主要原因是其在异步转矩、永磁发电制动转矩、由转子磁路不对称而引等一系列的因素共同作用起的磁阻转矩和单轴转矩下而引起的，所以在这个过程中转速是振荡着上升的。
在起动过程中，质的转矩，只有异步转矩是驱动性电动机就是以这转矩来得以加速的，其他的转矩大部分以制动性质为主。
在电动机的速度由零增加到接近定子的磁场旋转转速时，在永磁体脉振转矩的影响下永磁同步电机的转速有可能会超过同步转速，而出现转速的超调现象。
但经过一段时间的转速振荡后，最终在同步转矩的作用下而被牵入同步。
1.2永磁同步电机的结构永磁同步电机主要是由转子、端盖、及定子等各部件组成的。
一般来说，永磁同步电机的最大的特点是它的定子结构与普通的感应电机的结构非常非常的相似，主要是区别于转子的独特的结构与其它电机形成了差别。
和常用的异步电机的最大不同则是转子的独特的结构，在转子上放有高质量的永磁体磁极。
由于在转子上安放永磁体的位置有很多选择，所以永磁同步电机通常会被分为三大类：内嵌式、面贴式以及插入式，如图1.1所示。
永磁同步电机的运行性能是最受关注的，影响其性能的因素有很多，但是最主要的则是永磁同步电机的结构。
就面贴式、插入式和嵌入式而言，各种结构都各有其各自的优点。
图1-1面贴式的永磁同步电机在工业上是应用最广泛的，其最主要的原因是其拥有很多其他形式电机无法比拟的优点，例如其制造方便，转动惯性比较小以及结构很简单等。

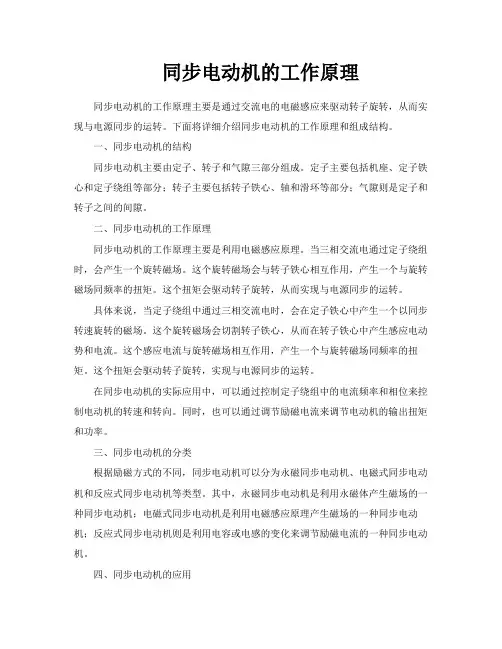

同步电动机的工作原理同步电动机的工作原理主要是通过交流电的电磁感应来驱动转子旋转，从而实现与电源同步的运转。
下面将详细介绍同步电动机的工作原理和组成结构。
一、同步电动机的结构同步电动机主要由定子、转子和气隙三部分组成。
定子主要包括机座、定子铁心和定子绕组等部分；转子主要包括转子铁心、轴和滑环等部分；气隙则是定子和转子之间的间隙。
二、同步电动机的工作原理同步电动机的工作原理主要是利用电磁感应原理。
当三相交流电通过定子绕组时，会产生一个旋转磁场。
这个旋转磁场会与转子铁心相互作用，产生一个与旋转磁场同频率的扭矩。
这个扭矩会驱动转子旋转，从而实现与电源同步的运转。
具体来说，当定子绕组中通过三相交流电时，会在定子铁心中产生一个以同步转速旋转的磁场。
这个旋转磁场会切割转子铁心，从而在转子铁心中产生感应电动势和电流。
这个感应电流与旋转磁场相互作用，产生一个与旋转磁场同频率的扭矩。
这个扭矩会驱动转子旋转，实现与电源同步的运转。
在同步电动机的实际应用中，可以通过控制定子绕组中的电流频率和相位来控制电动机的转速和转向。
同时，也可以通过调节励磁电流来调节电动机的输出扭矩和功率。
三、同步电动机的分类根据励磁方式的不同，同步电动机可以分为永磁同步电动机、电磁式同步电动机和反应式同步电动机等类型。
其中，永磁同步电动机是利用永磁体产生磁场的一种同步电动机；电磁式同步电动机是利用电磁感应原理产生磁场的一种同步电动机；反应式同步电动机则是利用电容或电感的变化来调节励磁电流的一种同步电动机。
四、同步电动机的应用同步电动机在工业、交通、电力等领域得到了广泛应用。
例如，在电力系统中，同步电动机被用于驱动大型风机、水泵等设备；在交通领域，同步电动机被用于地铁、轻轨等城市轨道交通系统中；在工业领域，同步电动机被用于驱动各种机械设备的运转。
五、同步电动机的发展趋势随着科技的不断进步和应用需求的不断增长，同步电动机也在不断发展。
未来，同步电动机将朝着高效、节能、环保等方向发展。
同步电动机的基本工作原理和结构同步电动机是一种常见的交流电动机，它的工作原理是利用磁场的相互作用来将电能转换为机械能。
同步电动机是一种特殊的交流电动机，它是通过将外界电源供电到电机的定子绕组上，产生旋转磁场，与电机的转子磁场相互作用，从而使电机产生转矩，实现电能到机械能的转换。
同步电动机的结构一般包括定子、转子和机壳。
定子是通过绕组组成的电磁铁，用来产生旋转磁场。
转子是与定子磁场相互作用的部分，一般是通过导磁铁片和励磁电流来形成磁场，从而与定子磁场相互作用产生转矩。
机壳则是用来保护和支撑定子和转子的重要结构。
同时，同步电动机中还包括定子绕组的绝缘层、轴承等组成部分，用来确保电机的稳定运行。
1.电源输入：将三相交流电源输入到电机的定子绕组中，同时加上适当的控制电路来控制电机的运行。
2.旋转磁场的产生：定子绕组受到电源供电后产生磁场，这个磁场的旋转速度与电源的频率有关，一般是同步电机的同步转速。
3.转子磁场的产生：转子通过导磁铁片和励磁电流来形成磁场，这个磁场与定子的磁场相互作用，从而产生转矩。
4.产生转矩：两个磁场的相互作用会使转子产生转矩，从而使电机开始旋转。
5.效率提高：通过控制电流的大小和相位来调节电机的转速和输出扭矩，实现电机的高效率工作。
同步电动机的结构和工作原理使其具有很多优点，例如输出功率稳定、转速准确可控、效率高等特点。
它广泛应用于各种工业领域，如风力发电、水力发电、工业生产等。
同时，在家用电器、交通工具和船舶等领域也有着广泛的应用。
总的来说，同步电动机是一种重要的电动机种类，其结构和工作原理相对简单但十分有效。
了解同步电动机的基本工作原理和结构，对于工程技术人员和电机专业人员来说是非常重要的，因为它是现代工业中常见的一种电机类型，对于提高生产效率和降低能源消耗都具有重要作用。
希望通过本文的介绍，读者能够对同步电动机有更深入的了解，进而更好地应用它们于实际生产中。
