下载文档原格式
1.4529不锈钢棒价格（么价格）双相不锈钢法兰锻件系列产品堆焊用的专用焊丝。
可分为实芯焊丝和药芯焊丝两类。
堆焊层合金含量少时，可采用实芯焊丝或药芯焊丝；堆焊层合金含量多或含碳量高时，宜采用药芯焊丝。
按堆焊层成分分类，有铬-锰系、铬-锰-钼系、铬-锰-镍系和13％锰系等焊丝。
按堆焊层组织分类，主要有珠光体型、马氏体型和奥氏体型等焊丝。
采用实芯焊丝时，堆焊层成分受到限制(合金成分不能过多)，堆焊层组织以珠光体为主，硬度较低(HV250～350)。
采用药芯焊丝时，堆焊层成分可在较大范围内调整(可过渡多的合金成分)，堆焊层组织可为珠光体、马氏体或高锰奥氏体，硬度变化范围很大，最高可达HV800。
目前，日本应用最多的堆焊焊丝是气体保护电弧焊和埋弧焊用的药芯焊丝。
气体保护电弧焊时宜采用细直径的药芯焊丝，其特点是焊接工艺性能优良，熔敷效率为手工电弧焊的3～4倍。
埋弧焊时应采用粗直径的药芯焊丝，可配合熔炼焊剂或烧结焊剂，其特点是焊接生产率高。
焊接时作为填充金属或同时作为导电用的金属丝焊接材料。
在气焊和钨极气体保护电弧焊时，焊丝用作填充金属；在埋弧焊、电渣焊和其他熔化极气体保护电弧焊时，焊丝既是填充金属，同时也是导电电极。
焊丝可分为3类。
焊丝的表面不涂防氧化作用的焊剂。
1、轧制焊丝：大多数焊丝属于此类，包括碳钢焊丝、低合金结构钢焊丝、合金结构钢焊丝、不锈钢焊丝和有色金属焊丝等。
2、铸造焊丝：有些合金，如钴铬钨合金，不能锻、轧和拔丝，而用铸造方法制成。
它主要用于工件表面的手工堆焊，以满足如抗氧化、耐磨损和高温下耐腐蚀等特殊性能要求。
采用连续浇注和液态挤压可制造出长达数米的钴铬钨焊丝，用于自动填丝钨极气体保护电弧焊，以提高焊接效率和堆焊层质量，同时还能改善劳动条件。
铸铁补焊有时也采用铸造焊丝。
3、药芯焊丝：用薄钢带卷成圆形或异形钢管，内填一定成分的药粉，经拉制成的有缝药芯焊丝，或用钢管填满药粉拉制成的无缝药芯焊丝（见图）。
不锈钢定义不锈钢是一种能够抵抗腐蚀的高合金钢.具有美观的表面,不必经过镀色或油漆等表面处理,所以很多机械厂为表明自己的是不锈钢，往往是不作任何油漆处理的，而黑材(所谓黑材就是一般钢铁的称呼)是必须进行防锈处理的。
不锈钢生产工艺2不锈钢的简易分类不锈钢可以粗浅的分为200系列，300系列和400系列三大类，其中300系列是最常用的，200系列和400系列一定程上是300系列的替代品，而严格来讲400系列不叫不锈钢，叫不锈铁，因为里面不含镍元素，所以用磁铁可以吸引住。
而200系列和300系列是有镍的，所以是没有磁性的，吸铁吸不住。
304是300系列中最常见的品种，所以一般从304的价格变化可以判断出整个不锈钢的价格走势。
200系列含镍少，400系列不含镍，300系列含镍最多，所以受镍价影响最大的是300系列。
300系列可以简分为304、304L、316、316L、321、309S、310S等等，区分的依据是各种金属元素的含量不同，含量不同的不锈钢的特性也不相同，304和304L的区别在于碳（C）含量的不同，带L的是表示含碳低，也叫低碳，316和316L的区别也是一样。
3不锈钢的形态分类不锈钢可分为卷板、板材、型材、钢管和零部件五大类，最重要的是卷和板。
型材就是由板做成的各种不同型状的材料，有角钢、扁钢、工字钢、槽钢。
钢管主要是指无缝钢管，和无缝钢管相对的就是焊管，区别在于是否一次成型。
零部件主要是指弯头和法兰和其他小东西.卷材和板材实际上一样的，出厂形式不一样而已，卷材就是一卷一卷的，板材是一一的，如果出厂就是板材，也叫原装板，一般是厚板，因为很厚的话，是无法成卷的，一般16毫米以上就不能成卷了.有卷的，有板的，很多时候是板，卷和板的价格也是不一样的，如果是采购卷，就是按实际称重计算的，所以价格高，板是按照理论计算的，价格就低，原因是有下差，如10mm厚的实际可能是9.6mm，这中间就会有价差。
不锈钢板根据轧机(轧机是轧制板的机器名)轧制工艺的不同，分成热轧和冷轧，热轧通常标为NO.1冷轧标为2B或者BA(BA比2B的表面好、要亮，接近镜子，最好的就是镜面，镜面没有现货，都需要加工)，比如304很多时候是采购板，那就意味着卷必须通过机器开平成板的形式，这种机器就是开平机。
工时统计表2.1 工艺专业标准图设计工时定额（1）工艺专业基础设计标准图设计工时定额(3) 工艺专业标准图设计工时定额调整系数2.2 配管专业标准图设计工时定额(1) 配管专业基础设计标准图设计工时定额（3）配管专业标准图设计工时定额调整系数2.3 仪表专业标准图设计工时定额（1）仪表专业基础设计标准图设计工时定额2.4 电气（电信）专业标准图设计工时定额（1）电气（电信）专业基础设计标准图设计工时定额（3）电气（电信）专业标准图设计工时定额调整系数2.5 一般设备（工业炉）标准图设计工时定额（1）设备专业标准图设计工时定额（2）设备专业标准图设计工时定额调整系数2.6 传动机械专业标准图设计工时定额（1）传动机械专业基础设计标准图设计工时定额传动机械专业基础设计标准图设计工时定额（续表）传动机械专业详细设计标准图设计工时定额(续表)(3) 传动机械专业标准图设计工时定额调整系数2.7 建筑专业标准图设计工时定额(1) 建筑专业基础设计标准图设计工时定额(3) 建筑专业标准图设计工时定额调整系数2.8 结构专业标准图设计工时定额(1) 结构专业基础设计标准图设计工时定额(3) 结构专业标准图设计工时定额调整系数2.9 暖通专业标准图设计工时定额(1) 暖通专业基础设计标准图设计工时定额(3) 暖通专业标准图设计工时定额调整系数2.10 总图专业标准图设计工时定额(1) 总图专业基础设计标准图设计工时定额(3) 总图专业标准图设计工时定额调整系数2.11 储运专业标准图设计工时定额（1）储运专业基础设计标准图设计工时定额(3) 储运专业标准图设计工时定额调整系数2.12 给排水专业标准图设计工时定额（1）给排水专业基础设计标准图设计工时定额（3）给排水专业标准图设计工时定额调整系数2.13 热工专业标准图设计工时定额（1）热工专业基础设计标准图设计工时定额（2）热工专业详细设计标准图设计工时定额2.14 环保专业标准图设计工时定额、劳动安全卫生专业标准图设计工时定额(1) 环保专业基础设计标准图设计工时定额2.14 概算专业标准图设计工时定额(1) 概算专业基础设计标准图设计工时定额2.16 分析化验专业标准图设计工时定额(1) 分析化验专业基础设计标准图设计工时定额2) 分析化验专业详细设计标准图设计工时定额。

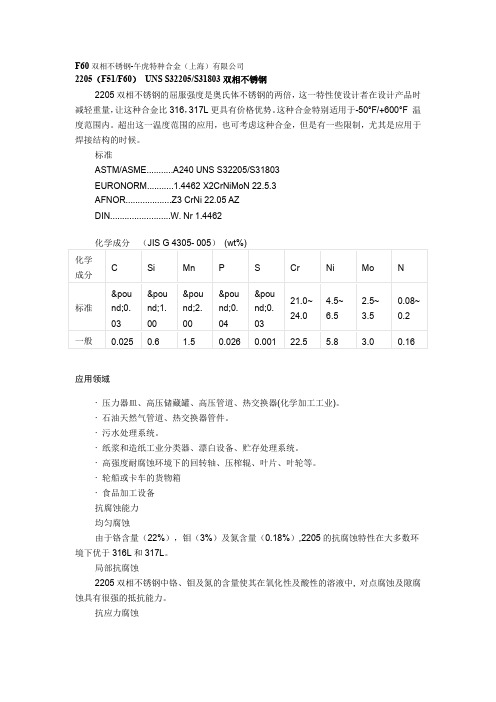

F60双相不锈钢-午虎特种合金（上海）有限公司2205（F51/F60）UNS S32205/S31803双相不锈钢2205双相不锈钢的屈服强度是奥氏体不锈钢的两倍，这一特性使设计者在设计产品时减轻重量，让这种合金比316，317L更具有价格优势。
这种合金特别适用于-50°F/+600°F 温度范围内。
超出这一温度范围的应用，也可考虑这种合金，但是有一些限制，尤其是应用于焊接结构的时候。
标准ASTM/ASME...........A240 UNS S32205/S31803EURONORM...........1.4462 X2CrNiMoN 22.5.3AFNOR...................Z3 CrNi 22.05 AZDIN.........................W. Nr 1.4462化学成分 （JIS G 4305- 005）(wt%)化学成分C Si Mn P S Cr Ni Mo N标准£0.03£1.00£2.00£0.04£0.0321.0~24.04.5~6.52.5~3.50.08~0.2一般0.025 0.6 1.5 0.026 0.001 22.5 5.8 3.0 0.16 应用领域· 压力器皿、高压储藏罐、高压管道、热交换器(化学加工工业)。
· 石油天然气管道、热交换器管件。
· 污水处理系统。
· 纸浆和造纸工业分类器、漂白设备、贮存处理系统。
· 高强度耐腐蚀环境下的回转轴、压榨辊、叶片、叶轮等。
· 轮船或卡车的货物箱· 食品加工设备抗腐蚀能力均匀腐蚀由于铬含量（22%），钼（3%）及氮含量（0.18%）,2205的抗腐蚀特性在大多数环境下优于316L和317L。

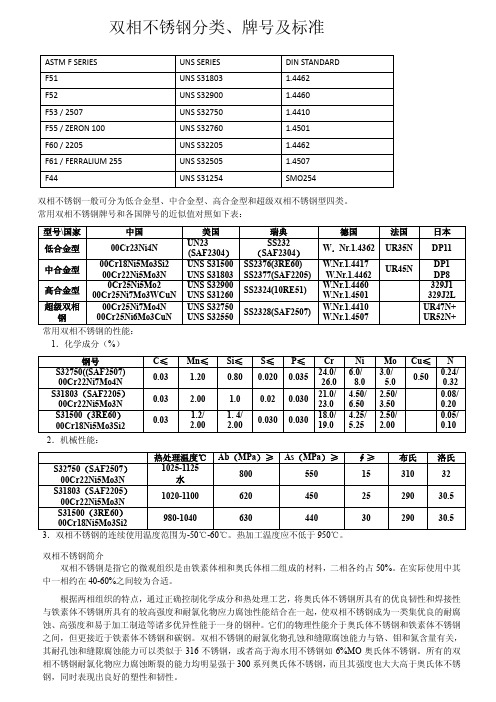

双相不锈钢分类、牌号及标准双相不锈钢一般可分为四类：第一类低合金型，代表牌号UNSS32304，钢中不含钼，PREN：24-25，耐应力腐蚀方面可代替AISI 304或是316使用。
第二类中合金型，代表牌号UNSS31803，PREN：32-33耐蚀性能介于AISI316L和6%MO+N奥氏体不锈钢之间。
第三类高合金型，一般含25%Cr，还含有钼和氮，有的还含有铜和钨，标准牌号有UNSS32550，PREN：38-39耐蚀性能高于22%Cr双相不锈钢。
第四类超级双相不锈钢型，含高钼和氮，标准牌号有UNSS32750，有的也含钨和铜，PREN>40可使用于苛刻的介质条件，具有良好的耐蚀与力学综合性能，可与超级奥氏体不锈钢相媲美。
（注：PREN：孔蚀抗力当量值）化学成分双相钢的最主要合金元素是Cr、Ni、Mo和N。
其中Cr、Mo为增加铁素体含量，而Ni、N为奥氏体稳定元素。
有些钢种还有Mn、Cu、W等元素。
Cr、Ni、Mo能改进抗腐蚀性。
在含氯化物的环境中其抗点蚀及裂缝腐蚀的性能特别好。
1．化学成分（％）表1牌号 C Cr Ni Mo N P S SAF2205 0.030 21.0-23 4.5-6.5 2.5-3.5 0.08-0.2 0.030 0.030 SA2507 0.030 24.0-26 6.0-8.0 3.0-5.0 0.32 0.035 0.020 2．机械性能双相钢机械性能取决于产品形式及最终热处理，下表列出了规定的极限表2项目牌号试验温度℃RP0.2N/mm2RM0.2N/mm2A5%SAF2205 室温450 620 25 100 360150 335200 310250 295300 285SA2507 室温550 800 1000 46 100 450200 400在-50℃-280℃温度范围同，双相不锈钢具有很好的机械性能，当双相钢长期承受300℃以上高温时，其微观组织会发生变化并导致韧性下降，然而，韧性的降低并不一定对处于工作温度的材料性能产生影响。
S32750双相不锈钢焊接摘要：近年来，核电站建设得到了迅猛发展，在设计上也逐步优化改进，许多新型的材料不断应用到核电安装施工中，涉及到了这些新材料的焊接。
如双相不锈钢，因其有良好的抗晶间腐蚀和耐氯化物应力腐蚀的性能，使用到海水介质环境中的管道，安装需焊接连接。
本文通过某核电站中的S32750双相不锈钢管安装中的焊接工艺的分析和应用，阐述了S32750双相不锈钢的焊接要点，为后续核电工程的安装提供借鉴作用。
关键词：双相不锈钢；焊接性；S32750；α相；γ相；核电1、双相不锈钢简介双相不锈钢（Duplex Stainless Steel），指具有铁素体（α相）+奥氏体（γ相）双相组织，且两相组织含量基本相当，较少相的含量一般至少也要达到30%的不锈钢。
在含C较低的情况下，一般Cr含量在18%～28%，Ni含量在3%～10%，有些钢还添加有Mo、Cu、Nb、Ti、N等合金元素。
该类钢兼具了奥氏体和铁素体不锈钢的优点，保持了铁素体不锈钢的475℃脆性、导热系数高、具有超塑性、磁性、强度高等特点，也有比与奥氏体不锈钢更优良的耐腐蚀性能，特别是介质环境比较恶劣（如海水，氯离子含量较高）的条件下，双相不锈钢的抗点蚀、晶间腐蚀、应力腐蚀及腐蚀疲劳性能明显优于普通的奥氏体不锈钢。
由于其特殊的优点，在某些特殊环境，得到了越来越广泛的应用。
我国新标准GB/T 20878-2007《不锈钢和耐热钢牌号及化学成分》也加入了许多双相不锈钢牌号，如： 14Cr18Ni11Si4AlTi、022Cr19Ni5Mo3Si2N、00Cr25Ni7Mo4N等。
双相不锈钢按其化学成分，可分为四类：第1类属低合金型，代表牌号UNS S32304（23Cr-4Ni-0.1N），成分中不含Mo，耐点蚀当量PREN值为24-25，在耐蚀性能可代替ASTM304或316。
第2类属中合金型，代表牌号是UNSS31803（22Cr-5Ni-3Mo-0.15N），PREN值为32-33，其耐蚀性能介于ASTM 316L和6%Mo+N奥氏体不锈钢之间。
304N国标0Cr19Ni9N, 是一种含氮的不锈钢，加氮是为了提高钢的强度。
305和384 不锈钢含有较高的镍，其加工硬化率低，适用于对冷成型性要求高的地方.在304的基础上减少S、Mn，添加N元素来防止塑性降低，提高钢的强度；改善耐点腐蚀、缝隙腐蚀和间隙腐蚀性能。
应用范围：作为不锈钢使用最广泛，适用于石油、化工设备。
适用制造输酸管道、容器等。
304N2国标0Cr19Ni10NbN,与304相比添加了N、Nb为结构件用的高强度钢。
适用于：构件、路灯、水管、储水罐等。
309S(0Cr23Ni13),特性：可承受980 ℃以下反复加热，具有较高的高温强度及抗氧化性、抗渗碳性能。
用途：炉用材料。
耐热钢常用于制造锅炉、汽轮机、工业炉以及航空、石化等工业部门中在高温下工作的零部件。
310S(0Cr25Ni20/0Cr25Ni20Si2),耐热不锈钢,国内牌号0Cr25Ni20,美国牌号310S,又称2520,用于耐高温炉管制造主要特征：奥氏体型不锈钢。
用途举例: 抗氧化性好等。
特性：适于制作各种炉用构件、最高温度1200 ℃，连续使用温度1150 ℃。
用途：炉用材料，汽车净化装置用材料。
315J1特性：与316相当的耐腐蚀性的省钼不锈钢，在日本国内已代替316得到广泛使用，使用结果反映良好，且价格低廉，同比316便宜几千元/吨，具有很高性价比。
用途：航空器、排管、锅炉汽包。
316L国标00Cr17Ni14Mo2,作为316钢种的低C系列,除与316钢的有相同的特性外,其抗晶界腐蚀性优.应用在：316钢的特别用途中对抗晶腐蚀有特别要求的产品。
Φ8－Φ200 规格齐全、现货存放。
可定尺供货。
海水里用设备、化工、染料、造纸、草酸、肥料等生产设备;照像、食品工业、沿海地区设施、绳索、CD杆、螺栓、螺母.316Ti(0Cr18Ni12Mo2Ti)：国标0Cr18Ni12Mo2Ti,316Ti是在SUS316钢中添加Ti来改善抗晶间腐蚀性能。
材料牌号：F60双相钢
瑞典牌号：2205
德国牌号：1.4462
美国牌号：S32205
中国牌号：00Cr22Ni5Mo3N
一、F60（2205，S32205）双相不锈钢概述：
F60（2205，S32205）双相钢是2000年成功研究开发的新产品，2205双相钢是一种加氮的双
相不锈钢（简称2205双相钢），2205双相钢是由21%铬2.5%钼及4.5%镍氮合金构成的复式不锈钢。
现国内2205双相钢产品种类有焊管、无缝管，钢板、棒材、锻材、带材等。
早期
的双相不锈钢可以耐中等强度的均匀腐蚀和氯应力腐蚀断裂，但是在焊接情况下使用时，其
性能会大大降低。
为了改善这种情况，氮就加入了2205双相钢，这样不仅使耐腐蚀性能上升，而且焊接使用情况也很良好。
它具有高强度、良好的冲击韧性以及良好的整体和局部的抗应
力腐蚀能力。
F60（2205，S32205）双相钢的屈服强度是奥氏体不锈钢的两倍，这一特性使设计者在设计
产品时减轻重量，让这种合金比316，317L更具有价格优势。
这种合金特别适用于-
50°F/+600°F 温度范围内。
超出这一温度范围的应用，也可考虑这种合金，但是有一些限制，尤其是应用于焊接结构的时候。
由于2205双相钢特殊的性能特色，应用范围很广，至今是
双相钢中大量使用最多的一个牌号。
二、F60（2205，S32205）双相不锈钢化学成分：见表-1：
表-1 %
2)红色元素与F51双相钢的区别。
三、F60（2205，S32205）双相不锈钢物理和机械性能：
1、F60（2205，S32205）双相钢密度：8.0g/cm3。
2、F60（2205，S32205）双相钢抗拉强度：σb≥620Mpa。
3、F60（2205，S32205）双相钢屈服强度：σ0.2≥450Mpa
4、F60（2205，S32205）双相钢延伸率：δ≥25%。
四、F60（2205，S32205）双相不锈钢抗腐蚀能力：
1、均匀腐蚀：由于F60双相钢铬含量（22%），钼（3%）及氮含量（0.18%），F60的抗腐
蚀特性在大多数环境下优于316L和317L。
2、局部抗腐蚀：F60双相钢中铬、钼及氮的含量使其在氧化性及酸性的溶液中，对点腐蚀及
隙腐蚀具有很强的抵抗能力。
3、抗应力腐蚀：F60双相钢的双相微观结构有助于提高不锈钢的抗应力腐蚀龟裂能力。
在一
定的温度、应张力、氧气及氯化物存在的情况下，奥氏体不锈钢会发生氯化物应力腐蚀。
由
于这些条件不易控制，因此304L、316L和317L的使用在这方面受到限制。
4、抗腐蚀疲劳：F60双相钢的高强度及抗腐蚀能力使其具有很高的抗腐蚀疲劳强度。
加工设
备易受腐蚀环境和加载循环的影响，F60的特性非常适合这样的应用。
五、F60（2205，S32205）双相不锈钢结构：
F60双相钢的化学成分在经过1900°/1922°F (1040°/1080°C)固熔退火处理后，可获得理想的微
观结构50 α/ 50 γ 。
如果热处理的温度高于2000°F，可能会导致铁素体成分的增加。
像其他
的双相不锈钢一样，2205双相钢易受金属间相析出的影响。
金属间相在1300°F和1800°F之
间析出，在1600°F温度下，其析出速度最快。
因此，我们需对F60进行试验，确保无金属间相，试验参考ASTM A 923。
六、F60（2205，S32205）双相不锈钢加工性能：
1、热成形：我们建议成形应尽量在600°F 温度以下进行。
在进行热成形处理时，整个工件应整体受热，应在1750°F 到2250°F 的温度范围内进行，S32205双相钢在此温度下非常柔软。
如果温度过高，F60双相钢易于热撕裂。
如果低于此温度，奥氏体就会发生断裂。
低于1700°F时，由于温度和形变的影响，金属间相会很快形成。
热成形进行完后，应立即对其在
最低为1900°F 的温度下进行固熔退火，并进行淬火来还原其相位平衡、韧性及抗腐蚀能力。
我们不建议进行应力消除，但如果必须这样做，材料应在最低为1900°F 的温度下进行固熔退火，然后迅速冷却，进行水淬火。
2、冷成形：F60双相钢可以进行切割和冷成形。
然而由于F60双相钢自身的高强度及硬度，
它比奥氏体钢铁更需要进行冷成形，也正因为它的高强度，要充分考虑到回弹的因素。
3、热处理：F60双相钢应在最低为1900°F 的温度下进行退火处理，然后迅速冷却，进行水
淬火。
这项处理应用于固熔退火及应力解除。
应力解除处理如在低于1900°F 的温度下进行，容易导致有害的金属或非金属相位的析出。
4、机械切削性：在高速的机床上， F60双相钢的进给率和切削速度和316L 是一样的。
如果
采用炭化刀，切割速度与316L 相比降低了大约20%，机器设备及其部件的性能在此起着关
键性的作用。
5、焊接：F60合金的焊接性很好。
F60双相钢所要达到的性能为焊接金属和热变质部分仍然
保持和基底金属同样的抗腐蚀能力、强度及韧性。
F60双相钢的焊接难度不大但需设计其焊
接程序，以便焊接后可以保持良好的相位平衡状态，避免有害的金属相位或非金属相位的析出。
七、F60（2205，S32205）双相不锈钢应用领域：
F60双相钢应用领域：中性氯化物环境，炼油工业，石油化学和化学工业，化学工业用输送
管道，石油和天然气工业，纸浆和造纸工业，化肥工业，尿素工业，磷肥工业，海水环境，
能源与环保工业，轻工和食品工业，食品和制药工业的设备，高强度结构件，海底管线，烟
机脱硫，渗透脱盐淡化设备，硫酸厂，海洋工程紧固件等。
八、F60（2205，S32205）双相不锈钢的品种规格与供应状态：
1、品种分类：F60无缝管、F60钢板、F60圆钢、F60锻件、F60法兰、F60圆环、F60焊管、F60钢带、F60丝材及F60配套焊材。
2、交货状态：无缝管：固溶+酸白，长度可定尺；板材：固溶、酸洗、切边；焊管：固溶酸
白+RT%探伤，锻件：退火+车光；棒材以锻轧状态、表面磨光或车光；带材经冷轧、固溶软态、去氧化皮交货；丝材以固溶酸洗盘状或直条状、固溶直条细磨光状态交货。
