固体钽电解电容器基本知识以及制造工艺过程

钽电容基本结构和生产工艺固体钽电容是将钽粉压制成型,在高温炉中烧结成阳极体,其电介质是将阳极体放入酸中赋能,形成多孔性非晶型Ta2O5介质膜,其工作电解质为硝酸锰溶液经高温分解形成MnO2,通过石墨层作为引出连接用钽电容性能优越，能够实现较大容量的同时可以使体积相对较小，易于加工成小型和片状元件，适宜目前电子器件装配自动化，小型化发展，得到了广泛的应用，钽电容的主要特点有寿命长，耐高温，准确度高，但耐电压和电流能力相对较弱，一般应用于电路大容量滤波部分。

2.1.基本结构二、固体钽电解电容生产工艺固体钽电解电容其介质材料是五氧化二钽；阳极是烧结形成的金属钽块，由钽丝引出，传统的负极是固态MnO2，目前最新的是采用聚合物作为负极材料，性能优于MnO2。

钽电解电容有引线式和贴片两种安装方式，其制造工艺大致相同，现在以片钽生产工艺为例介绍如下。

1、生产工艺流程图成型→烧结→试容检验→组架→赋能→涂四氟→被膜→石墨银浆→上片点胶固化→点焊→模压固化→切筋→喷砂→电镀→打标志→切边→漏电预测→老化→测试→检验→编带→入库2、主要生产工序说明2.1成型工序：该工序目的是将钽粉与钽丝模压在一起并具有一定的形状，在成型过程中要给钽粉中加入一定比例的粘接剂。

2.1.1什么要加粘接剂？为了改善钽粉的流动性和成型性，避免粉重误差太大，另外避免钽粉堵塞模腔。

低比容粉流动性好可适当多加点粘接剂，高比容粉流动性差可适当少加点粘接剂。

2.1.2加了太多或太少有什么影响？如果太多：脱樟时，樟脑大量挥发，易导致钽坯开裂、断裂，瘦小的钽坯易导致弯曲。

如果太少：起不到改善钽粉流动性的作用。

拌好后的钽粉如果使用时间较长，因为樟脑是易挥发物品，可适量再加入一点粘和剂。

樟脑的加入会导致钽粉中杂质含量增加，影响漏电。

每天使用完毕，需将钽粉装入聚四氟乙烯瓶或真空袋内密封保存，以防樟脑挥发、钽粉中混入杂质、钽粉中吸附空气中的气体。

2.1.3成型后不进行脱樟，可否直接放入烧结炉内进行烧结？不行，因为樟脑是低温挥发物，如果直接放入烧结炉内进行烧结，挥发物会冷凝在炉膛、机械泵、扩散泵等排出管道内。

主要内容nnnnn混粉去粘合剂试容点焊组架抽样浸石墨浸银浆汽相热处理喷砂切筋老炼标志测量外检二次老炼成品测量成品检验编带成品外检包装入库压制成型烧结形成被膜粘接模压端头处理注：图例符号说明：4.2.钽电容的技术摘要及其应用指南nnnnn2.1、钽电容器的生产技术设计nn2.2 钽电容器的术语解释nn2.3 钽电容器的特征与用途nn2.4 片式钽电容器特性曲线nnnnnnnnnn2.4.1 片式钽电容器特性曲线1 n2.4.2 片式钽电容器特性曲线2 n2.4.3 片式钽电容器特性曲线3 n2.4.4 片式钽电容器特性曲线4 n2.4.5 片式钽电容器特性曲线5 n2.4.6 片式钽电容器特性曲线6 n2.4.7 片式钽电容器特性曲线7 n2.4.8 片式钽电容器特性曲线8 n2.4.9 片式钽电容器特性曲线9 n2.4.8 片式钽电容器特性曲线8 n2.5 钽电容器的等效线路Z = R + jωL + 1/jωCSRF = fs= 1/2π(LC)1/2ESR = R = X C/ Q = X C Tanδ2.5.1﹑产品的ESR 的组成R 0R I ER N C R OE ESR =R 0R I E R OE R N C +++2.5.2 、产品的ESR的物理意义ESRδZ=ESR+j1/ωCX c=j1/ωCD F=t a nδ=ESR/X c=ESR*ωC3. 新型片式钽电容器的发展趋势nnnnnn3.1、钽电容器实现片式化的优势n3.2、钽电容器大量取代于电解电容器nnn3.3、钽电容器取代于MLCC电容器n4. 钽电容的设计选型原则nnn n5. 钽电容器常见失效模式Thanks。

固体钽电解电容器基本知识以及制造工艺过程目录1. 内容描述 (2)1.1 固体钽电解电容器概述 (3)1.2 固体钽电解电容器的应用 (4)2. 固体钽电解电容器的基本知识 (5)2.1 材料的性质 (6)2.2 电容器的组成 (7)2.3 电容器的工作原理 (8)3. 固体钽电解电容器的制造工艺 (9)3.1 钽电解质膜的制备 (10)3.2 电极片的制备 (11)3.3 薄膜封装 (12)3.4 电容器组装 (13)3.5 电容器测试与封装 (14)4. 电容器性能评估 (15)4.1 容量和电容量稳定性 (17)4.2 电压循环和耐热性 (18)4.3 频率响应和损耗因数 (19)5. 应用实例 (20)5.1 消费电子 (21)5.2 通信设备 (22)5.3 电源系统 (23)6. 发展趋势 (25)6.1 小型化与高密度 (26)6.2 高可靠性和低成本 (27)6.3 新材料的应用 (28)1. 内容描述固体钽电容是一种通过在钽元素中植入氧化钽层来存储电荷的电容器类型。

它们的显著特征包括体积小、电性能优异、可靠性高以及寿命长等。

这些电容器的内部结构通常由下列几部分组成：氧化钽层：作为电介质的薄膜，位于钽芯柱表面，是一层极薄的固态电解质材料。

固体钽电容通常用于电源电压波动、电路滤波、耦合以及脉冲电流应用程序中。

此步骤通常要求非常严格的环境控制与精确的温度和时间管理，以确保薄膜的均匀性与稳定性。

封装：将制备好的钽芯柱置于密封容器中，并用密封物质充满容器以防止介质泄漏。

测试与老化：经过初始包装后，电容器须进行一系列测试，包括电气性能测试以及可靠性测试，这些测试完成后，电容器会进行一定时间的老化动作，确保产品性能的长期稳定性和一致性。

质量控制与包装：最终产品接受质量检验，包装成不同的规格尺寸，并给予恰当的包装层面，如可变电阻、防水或防潮封装选项，针对不同应用需求提供定制服务。

固体钽电容器的研发和生产要求高技术、精细工艺管理和严格的质量控制体系，这都反映在最终的性能特性与外观包装上。

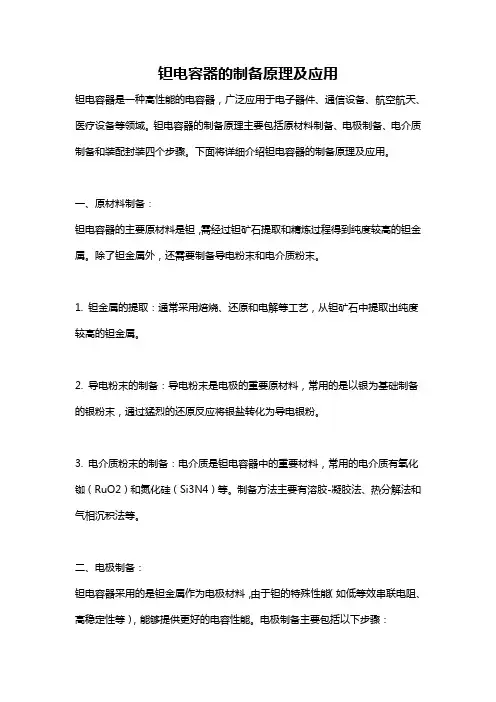

钽电容器的制备原理及应用钽电容器是一种高性能的电容器，广泛应用于电子器件、通信设备、航空航天、医疗设备等领域。

钽电容器的制备原理主要包括原材料制备、电极制备、电介质制备和装配封装四个步骤。

下面将详细介绍钽电容器的制备原理及应用。

一、原材料制备：钽电容器的主要原材料是钽，需经过钽矿石提取和精炼过程得到纯度较高的钽金属。

除了钽金属外，还需要制备导电粉末和电介质粉末。

1. 钽金属的提取：通常采用焙烧、还原和电解等工艺，从钽矿石中提取出纯度较高的钽金属。

2. 导电粉末的制备：导电粉末是电极的重要原材料，常用的是以银为基础制备的银粉末，通过猛烈的还原反应将银盐转化为导电银粉。

3. 电介质粉末的制备：电介质是钽电容器中的重要材料，常用的电介质有氧化铷（RuO2）和氮化硅（Si3N4）等。

制备方法主要有溶胶-凝胶法、热分解法和气相沉积法等。

二、电极制备：钽电容器采用的是钽金属作为电极材料，由于钽的特殊性能（如低等效串联电阻、高稳定性等），能够提供更好的电容性能。

电极制备主要包括以下步骤：1. 钽箔的制备：将纯度较高的钽金属通过热轧或冷轧工艺制备成细薄的钽箔。

2. 钽箔蚀刻：通过化学腐蚀法，在钽箔表面制备出微孔结构，以增加电极的表面积和电容量。

3. 钽箔的固定和封装：将处理好的钽箔固定在基底材料上，并进行封装，以保护电极材料免受外界环境的影响。

三、电介质制备：电介质是钽电容器的重要组成部分，主要起到隔离和储存电荷的作用。

电介质制备包括以下步骤：1. 电介质粉末的获得：将制备好的电介质材料通过粉碎和筛分等工艺，得到适合用于制备电容器的粉末。

2. 电介质涂敷：将电介质粉末以适当的粘结剂调配成浆料，在电极上均匀涂敷，形成一层薄膜。

3. 电介质固化：将涂敷好的电介质进行烘干和烧结等处理，使得薄膜具备良好的电学性能。

四、装配封装：将制备好的电极和电介质组装封装成电容器，在密封的环境下填充电解液或进行固态封装，以确保电容器的稳定性和长寿命。

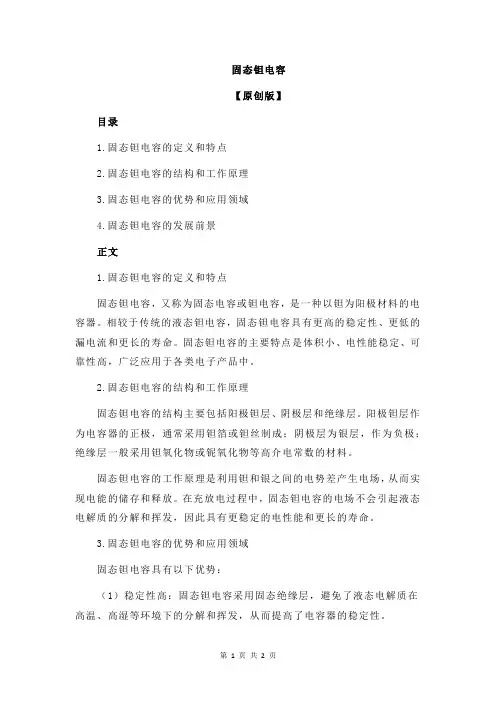

固态钽电容【原创版】目录1.固态钽电容的定义和特点2.固态钽电容的结构和工作原理3.固态钽电容的优势和应用领域4.固态钽电容的发展前景正文1.固态钽电容的定义和特点固态钽电容，又称为固态电容或钽电容，是一种以钽为阳极材料的电容器。

相较于传统的液态钽电容，固态钽电容具有更高的稳定性、更低的漏电流和更长的寿命。

固态钽电容的主要特点是体积小、电性能稳定、可靠性高，广泛应用于各类电子产品中。

2.固态钽电容的结构和工作原理固态钽电容的结构主要包括阳极钽层、阴极层和绝缘层。

阳极钽层作为电容器的正极，通常采用钽箔或钽丝制成；阴极层为银层，作为负极；绝缘层一般采用钽氧化物或铌氧化物等高介电常数的材料。

固态钽电容的工作原理是利用钽和银之间的电势差产生电场，从而实现电能的储存和释放。

在充放电过程中，固态钽电容的电场不会引起液态电解质的分解和挥发，因此具有更稳定的电性能和更长的寿命。

3.固态钽电容的优势和应用领域固态钽电容具有以下优势：（1）稳定性高：固态钽电容采用固态绝缘层，避免了液态电解质在高温、高湿等环境下的分解和挥发，从而提高了电容器的稳定性。

（2）漏电流低：固态钽电容的漏电流仅为几纳安培，远低于液态钽电容，有利于降低电子产品的功耗和提高系统可靠性。

（3）长寿命：固态钽电容的使用寿命一般可达数十万小时，是液态钽电容的几倍甚至几十倍。

（4）体积小：固态钽电容的体积较液态钽电容更小，有利于实现电子产品的小型化和轻便化。

固态钽电容广泛应用于各类电子产品，如通信设备、计算机、家电、工业控制等领域。

4.固态钽电容的发展前景随着科技的不断发展，电子产品对于电容器的性能要求越来越高。

固态钽电容凭借其优越的性能，逐渐成为液态钽电容的替代品。

在未来的发展中，固态钽电容将在更多领域得到应用，如新能源汽车、5G 通信、物联网等。

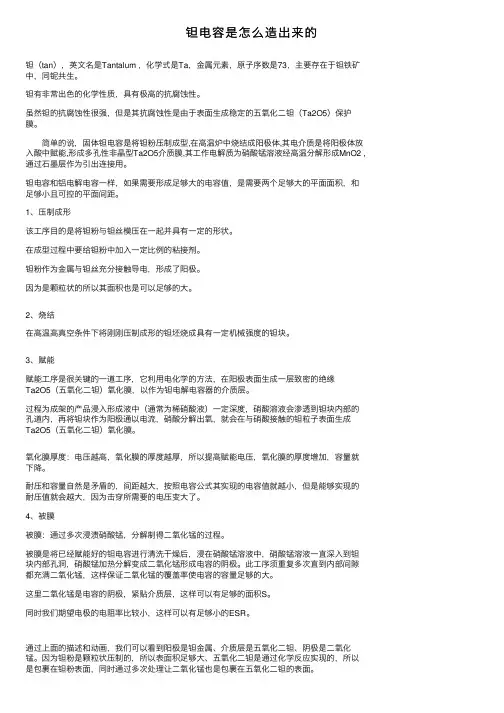

钽电容是怎么造出来的钽（tan），英⽂名是Tantalum ，化学式是Ta，⾦属元素，原⼦序数是73，主要存在于钽铁矿中，同铌共⽣。

钽有⾮常出⾊的化学性质，具有极⾼的抗腐蚀性。

虽然钽的抗腐蚀性很强，但是其抗腐蚀性是由于表⾯⽣成稳定的五氧化⼆钽（Ta2O5）保护膜。

简单的说，固体钽电容是将钽粉压制成型,在⾼温炉中烧结成阳极体,其电介质是将阳极体放⼊酸中赋能,形成多孔性⾮晶型Ta2O5介质膜,其⼯作电解质为硝酸锰溶液经⾼温分解形成MnO2 ,通过⽯墨层作为引出连接⽤。

钽电容和铝电解电容⼀样，如果需要形成⾜够⼤的电容值，是需要两个⾜够⼤的平⾯⾯积，和⾜够⼩且可控的平⾯间距。

1、压制成形该⼯序⽬的是将钽粉与钽丝模压在⼀起并具有⼀定的形状。

在成型过程中要给钽粉中加⼊⼀定⽐例的粘接剂。

钽粉作为⾦属与钽丝充分接触导电，形成了阳极。

因为是颗粒状的所以其⾯积也是可以⾜够的⼤。

2、烧结在⾼温⾼真空条件下将刚刚压制成形的钽坯烧成具有⼀定机械强度的钽块。

3、赋能赋能⼯序是很关键的⼀道⼯序，它利⽤电化学的⽅法，在阳极表⾯⽣成⼀层致密的绝缘Ta2O5（五氧化⼆钽）氧化膜，以作为钽电解电容器的介质层。

过程为成架的产品浸⼊形成液中（通常为稀硝酸液）⼀定深度，硝酸溶液会渗透到钽块内部的孔道内，再将钽块作为阳极通以电流，硝酸分解出氧，就会在与硝酸接触的钽粒⼦表⾯⽣成Ta2O5（五氧化⼆钽）氧化膜。

氧化膜厚度：电压越⾼，氧化膜的厚度越厚，所以提⾼赋能电压，氧化膜的厚度增加，容量就下降。

耐压和容量⾃然是⽭盾的，间距越⼤，按照电容公式其实现的电容值就越⼩，但是能够实现的耐压值就会越⼤，因为击穿所需要的电压变⼤了。

4、被膜被膜：通过多次浸渍硝酸锰，分解制得⼆氧化锰的过程。

被膜是将已经赋能好的钽电容进⾏清洗⼲燥后，浸在硝酸锰溶液中，硝酸锰溶液⼀直深⼊到钽块内部孔洞，硝酸锰加热分解变成⼆氧化锰形成电容的阴极。

此⼯序须重复多次直到内部间隙都充满⼆氧化锰，这样保证⼆氧化锰的覆盖率使电容的容量⾜够的⼤。

钽电容工艺技术钽电容是一种重要的电子元器件，具有体积小、容量大、使用寿命长等优点，在通信设备、计算机、电子产品等领域得到广泛应用。

钽电容的制造工艺技术对其质量和性能有重要影响。

钽电容的制造工艺主要分为材料制备、电极制备、介质制备、成型、成品制备等步骤。

首先，材料制备是制造钽电容的基础。

制造钽电容的关键材料是导电性良好的钽金属粉末和高介电常数的氧化钽粉。

钽金属粉末经过喷雾干燥、筛网分级等工艺步骤制备得到适当粒径的金属粉末。

氧化钽粉经过粉碎、筛网分级等工艺步骤制备得到适当粒径的氧化钽粉。

这些材料制备需要严格控制粒度、纯度等指标，以保证后续工艺步骤的顺利进行和最终产品的质量。

其次，电极制备是钽电容制造的重要环节。

电极是电容的主要构成部分，它决定了电容的性能和品质。

钽电容的电极一般采用钽粉末与聚合物混合形成的糊状物，通过印刷、焙烧等工艺步骤制备。

在电极制备过程中，需要严格控制钽粉末与聚合物的配比、混合均匀度等参数，以确保电极的性能稳定和质量一致。

接下来，介质制备是钽电容制造过程中的关键环节。

钽电容的介质一般采用氧化铌，也有一些产品采用氧化钽。

介质的质量和性能直接影响到钽电容的电容值、损耗因子等性能参数。

介质的制备过程一般包括混合、压制、烧结等工艺步骤。

在介质制备过程中，需要控制混合均匀度、压制力度、烧结温度等参数，以确保介质的致密度、导电性等性能。

最后，成型和成品制备是钽电容制造的最后步骤。

成型是指将电极与介质进行叠层组合，并进行压片、切割等工艺步骤，形成最终的电容片。

成品制备是将电容片进行焊接、封装等工艺步骤，形成最终的钽电容产品。

在成型和成品制备过程中，需要严格控制工艺参数，以确保电容片和最终产品的质量和性能。

总之，钽电容的制造工艺技术对其质量和性能有重要影响。

各个工艺步骤需要严格控制工艺参数，确保材料纯度、电极性能、介质质量以及最终产品的成型和封装质量。

不断提高钽电容制造工艺技术水平，将更好地满足不同领域对钽电容的需求，推动电子产业的发展。

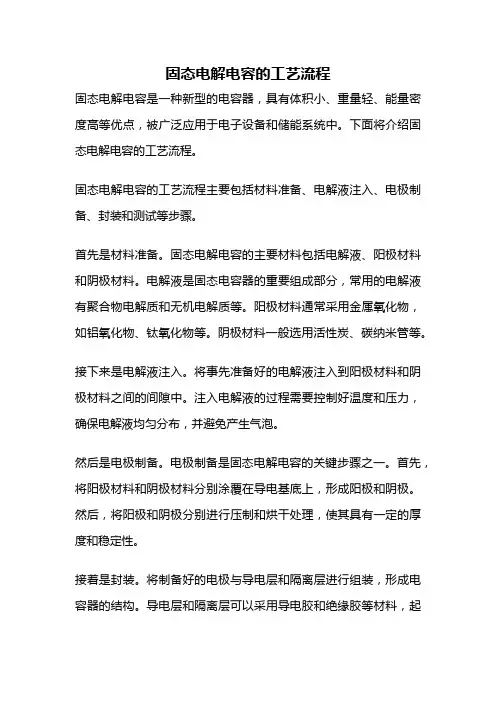

固态电解电容的工艺流程固态电解电容是一种新型的电容器，具有体积小、重量轻、能量密度高等优点，被广泛应用于电子设备和储能系统中。

下面将介绍固态电解电容的工艺流程。

固态电解电容的工艺流程主要包括材料准备、电解液注入、电极制备、封装和测试等步骤。

首先是材料准备。

固态电解电容的主要材料包括电解液、阳极材料和阴极材料。

电解液是固态电容器的重要组成部分，常用的电解液有聚合物电解质和无机电解质等。

阳极材料通常采用金属氧化物，如铝氧化物、钛氧化物等。

阴极材料一般选用活性炭、碳纳米管等。

接下来是电解液注入。

将事先准备好的电解液注入到阳极材料和阴极材料之间的间隙中。

注入电解液的过程需要控制好温度和压力，确保电解液均匀分布，并避免产生气泡。

然后是电极制备。

电极制备是固态电解电容的关键步骤之一。

首先，将阳极材料和阴极材料分别涂覆在导电基底上，形成阳极和阴极。

然后，将阳极和阴极分别进行压制和烘干处理，使其具有一定的厚度和稳定性。

接着是封装。

将制备好的电极与导电层和隔离层进行组装，形成电容器的结构。

导电层和隔离层可以采用导电胶和绝缘胶等材料，起到连接电极和隔离电解液的作用。

封装过程需要控制好温度和压力，确保电容器的封装质量。

最后是测试。

对封装好的固态电解电容进行测试，检测其电容值、电压稳定性、内阻等性能指标。

测试过程可以使用专用的测试设备，确保产品质量符合要求。

需要注意的是，固态电解电容的工艺流程中需要控制好各个步骤的参数，以确保产品的性能和稳定性。

此外，固态电解电容的制备过程需要在洁净的环境下进行，以避免杂质的污染。

工艺流程的改进和优化可以进一步提高固态电解电容的性能和生产效率。

固态电解电容的工艺流程包括材料准备、电解液注入、电极制备、封装和测试等步骤。

每个步骤都需要严格控制参数，以确保产品的性能和质量。

固态电解电容的工艺流程对于提高产品性能和生产效率具有重要意义。
