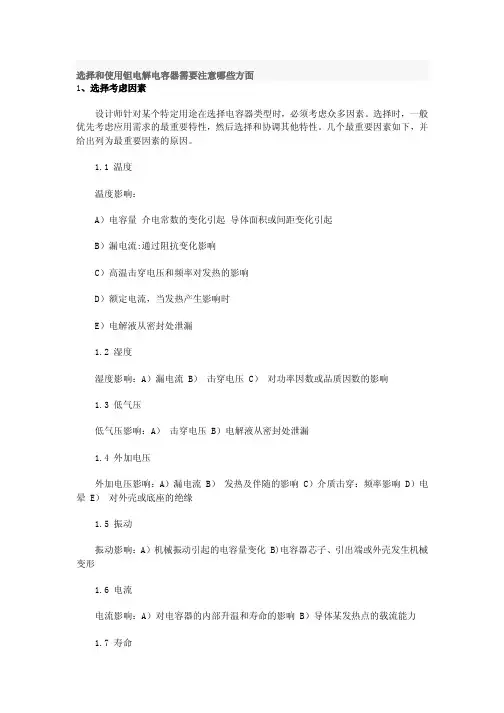

钽电解电容型号及选用方法

钽电解电容详细信息：固体钽电容器是1956年由美国贝乐试验室首先研制成功的，它的性能优异，是所有电容器中体积小而又能达到较大电容量的产品。

钽电容器外形多种多样，并容易制成适于表面贴装的小型和片型元件。

适应了目前电子技术自动化和小型化发展的需要。

虽然钽原料稀缺，钽电容价格较昂贵，但由于大量采用高比容钽粉（30KuF.g-100KuF.V/g)，加上对电容器制造工艺的改进和完善，钽电解电容器还是得到了迅速的发展，使用范围日益广泛。

钽电容器不仅在军事通讯，航天等领域广泛使用，而且使用范围还在向工业控制，影视设备、通讯仪表等产品中大量使用。

目前生产的钽电解电容器主要有烧结型固体、箔形卷绕固体、烧结型液体等三种，其中烧结型固体约占目前生产总量的95%以上，而又以非金属密封型的树脂封装式为主体。

小型化、片式化配合SMT技术下方兴未艾，片式烧结钽电容器已逐渐成主流。

固体钽电容器电性能优良，工作温度范围宽，而且形式多样，体积效率优异，具有其独特的特征：钽电解电容器的工作介质是在钽金属表面生成的一层极薄的五氧化二钽膜。

此层氧化膜介质完全与组成电容器的一端极结合成一个整体，不能单独存在。

因此单位体积内所具有的电容量特别大。

即比容量非常高，因此特别适宜于小型化。

在钽电解电容器工作过程中，具有自动修补或隔绝氧化膜中的疵点所在的性能，使氧化膜介质随时得到加固和恢复其应有的绝缘能力，而不致遭到连续的累积性破坏。

这种独特自愈性能，保证了其长寿命和可靠性的优势。

钽电解电容器具有非常高的工作电场强度，并较任何类型电容器都大，以此保证它的小型化。

钽电解电容器可以非常方便地获得较大的电容量，在电源滤波、交流旁路等用途上少有竞争对手。

具有单向导电性，即所谓有“极性”，应用时应按电源的正、负方向接入电流，电容器的阳极（正极）接电源“+”极，阴极（负极）接电源的“-”极；如果接错不仅电容器发挥不了作用，而且漏电流很大，短时间内芯子就会发热，破坏氧化膜随即失效。

钽电容选型介绍及外形尺寸| | 2010年08月23日 | [字体：小大] | 点击推荐给好友关键词：钽电容一、钽电容介绍钽电容是由稀有金属钽加工而成，先把钽磨成微细粉，再与其它的介质一起经烧结而成。

目前的工艺有干粉成型法和湿粉成型法两种。

钽电容由于金属钽的固有本性，具有稳定好、不随环境的变化而改变、能做到容值很大等特点，在某些方面具有陶瓷电容不可比较的一些特性，因此在很多无法使用陶瓷电容的电路上钽电容被广泛采用。

目前全球主要有以下几个品牌的钽电容：AVX、KEMET、VISHAY、NEC，其中AVX 和VISHAY的产量最大，而且质量最好。

二、钽电容技术规格和选型（以VISHAY和AVX为例说明）（一）VISHAY1、型号表示方法293D 107 X9 010 D 2 W① ② ③ ④ ⑤ ⑥ ⑦① 表示系列，VISHAY有293D和593D两个系列，293D表示普通钽电容，593D 表示的是低阻抗钽电容，直流电阻小于1欧，一般在100毫欧到500毫欧之间。

② 表示电容的容量，范围从0.1UF----680UF③ 表示容量误差，钽电容的容量误差有两种：一是±10%（K）和±20%（M）④ 表示电容的耐压，指在85℃时额定直流电压，钽电容的耐压范围从4V---50V⑤ 表示钽电容的尺寸大小，有A、B、C、D、E、P五种尺寸⑥ 表示电容的焊点材料，一般是镍银，和钯银⑦ 表示包装方式，有两种包装方式，7寸盘和13寸盘2、外形尺寸3、容量与电压和尺寸的范围关系表293D普通系列593D低阻系列（通用低阻钽电容为100UF----470UF）4、包装（一）AVX1、型号表示方法TAJ C 100 K 010 R① ② ③ ④ ⑤ ⑥① 表示系列，AVX有TAJ和TPS两个系列，TAJ表示普通钽电容，TPS表示的是低阻抗钽电容，直流电阻小于1欧，一般在100毫欧到500毫欧之间，特殊的可以低到40毫欧。

贴片钽电解电容1. 贴片钽电解电容的概述贴片钽电解电容是一种常见的电子元件，用于储存和释放电荷。

它由两个极板之间的绝缘层隔开，极板上涂有导电性的钽氧化物薄膜。

贴片钽电解电容具有体积小、重量轻、寿命长等优点，广泛应用于通信设备、计算机、消费类电子产品等领域。

2. 贴片钽电解电容的结构和工作原理贴片钽电解电容由外壳、正极板、负极板和介质组成。

外壳：贴片钽电解电容通常采用矩形或圆柱状外壳，外壳材料多为导热性好的金属，如铝。

正极板：正极板是由纯度高的金属钽制成，表面涂有一层氧化物薄膜。

这层氧化物薄膜能够形成一个稳定的氧化膜，并具有良好的导电性能。

负极板：负极板通常由碳材料制成，表面也涂有一层氧化物薄膜。

负极板的作用是提供电解液中的离子。

介质：介质是正极板和负极板之间的绝缘层，通常由聚乙烯、聚丙烯等材料制成，具有良好的绝缘性能。

工作原理：在正极板涂上氧化物薄膜后，通过外加电压使得正极板与负极板之间形成电场。

当电解液中的离子进入氧化物薄膜内部时，会与氧化物发生反应，形成一个稳定的钽酸盐层。

这个过程称为“电解”。

当外加电压去除后，钽酸盐层仍然保持稳定，从而实现了对电荷的储存和释放。

3. 贴片钽电解电容的优点•小尺寸：相比传统铝电解电容，贴片钽电解电容体积更小，适合于紧凑型设计。

•重量轻：由于采用了轻量级材料钽制作正极板，所以贴片钽电解电容重量相对较轻。

•寿命长：贴片钽电解电容的寿命通常可以达到几千小时，甚至更长。

•低ESR：贴片钽电解电容具有低等效串联电阻（Equivalent Series Resistance，ESR），能够提供更好的高频响应和稳定性。

4. 贴片钽电解电容的应用领域贴片钽电解电容广泛应用于以下领域：4.1 通信设备在通信设备中，贴片钽电解电容被用作滤波器、耦合器和去耦器。

它们可以有效地过滤掉噪声和干扰信号，提供稳定的功率供应。

4.2 计算机贴片钽电解电容在计算机主板、显卡和内存模块中扮演重要角色。

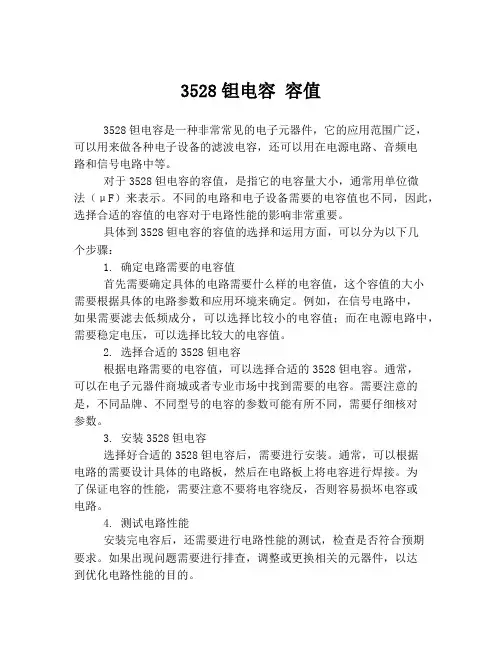

3528钽电容容值3528钽电容是一种非常常见的电子元器件，它的应用范围广泛，可以用来做各种电子设备的滤波电容，还可以用在电源电路、音频电路和信号电路中等。

对于3528钽电容的容值，是指它的电容量大小，通常用单位微法（μF）来表示。

不同的电路和电子设备需要的电容值也不同，因此，选择合适的容值的电容对于电路性能的影响非常重要。

具体到3528钽电容的容值的选择和运用方面，可以分为以下几个步骤：1. 确定电路需要的电容值首先需要确定具体的电路需要什么样的电容值，这个容值的大小需要根据具体的电路参数和应用环境来确定。

例如，在信号电路中，如果需要滤去低频成分，可以选择比较小的电容值；而在电源电路中，需要稳定电压，可以选择比较大的电容值。

2. 选择合适的3528钽电容根据电路需要的电容值，可以选择合适的3528钽电容。

通常，可以在电子元器件商城或者专业市场中找到需要的电容。

需要注意的是，不同品牌、不同型号的电容的参数可能有所不同，需要仔细核对参数。

3. 安装3528钽电容选择好合适的3528钽电容后，需要进行安装。

通常，可以根据电路的需要设计具体的电路板，然后在电路板上将电容进行焊接。

为了保证电容的性能，需要注意不要将电容绕反，否则容易损坏电容或电路。

4. 测试电路性能安装完电容后，还需要进行电路性能的测试，检查是否符合预期要求。

如果出现问题需要进行排查，调整或更换相关的元器件，以达到优化电路性能的目的。

总之，在使用3528钽电容时，准确选择并使用合适的容值，可以有效改善电路性能。

在安装和使用过程中要特别注意，尽量避免电容损坏，提高电路运行的稳定性和可靠性。

贴片钽电容规格和封装一、贴片钽电容简述贴片钽电容(以下简称钽电容)作为电解电容器中的一类。

广泛应用于各类电子产品，特别是一些高密度组装，内部空间体积小产品，如手机、便携式打印机。

钽电容是一种用金属钽（Ｔa）作为阳极材料而制成的，按阳极结构的不同可分为箔式和钽烧粉结式两种。

在钽粉烧结式钽电容中，又因工作电解质不同，分为固体电解质钽电容(SolidTantalum)和非固体电解质钽电容。

其中，固体钽电解电容器用量最大。

钽电容由于使用金属钽做介质，不需要像普通电解电容那样使用电解液。

另外，钽电容不需像普通电解电容那样使用镀了铝膜的电容纸烧制，所以本身几乎没有电感，但同时也限制了它的容量。

Taj系列贴片钽电容是AVX公司生产的一种贴片封装的钽电解电容，是电子市场上最常见的一种型号。

优点：体积小由于钽电容采用了颗粒很细的钽粉，而且钽氧化膜的介电常数ε比铝氧化膜的介电常数高，因此钽电容的单位体积内的电容量大。

使用温度范围宽，耐高温由于钽电容内部没有电解液，很适合在高温下工作。

一般钽电解电容器都能在－50℃~100℃的温度下正常工作，虽然铝电解也能在这个范围内工作，但电性能远远不如钽电容。

寿命长、绝缘电阻高、漏电流小。

钽电容中钽氧化膜介质不仅耐腐蚀，而且长时间工作能保持良好的性能容量误差小等效串联电阻小(ESR),高频性能好缺点：耐电压不够高电流小价格高贴片钽电容封装AVX常规系列(TAJ)贴片钽电容：容量和额定电压(字母表示封装大小)85°C时DC额定电压（VR）电压代码Voltage额定电压V(85°C) Ra ted VoltageFG 4 LA 10 C 16AVX 贴片钽电容标识二、钽电容技术规格和选型（以VISHAY 和AVX 为例说明） （一）VISHAY 1、型号表示方法 293D107X9010D2W ①②③④⑤⑥⑦①表示系列，VISHAY 有293D 和593D 两个系列，293D 表示普通钽电容，593D 表示的是低阻抗钽电容，直流电阻小于1欧，一般在100毫欧到500毫欧之间。

片式固体电解质钽电容器规格承认书1. 产品特点该产品为模压封装、片式引出，具有密封性好、重量轻、电性能优良、稳定可靠等特点。

适用于移动通讯、摄像机、程控交换机、计算机、汽车电子等各种电子设备的表面贴装直流或脉动电路。

2. 产品型号及编码说明CA45A - A - 16(15)V - 4.7μF - K型号 壳号 额定电压 标称电容量 容量偏差3. 产品外形及尺寸：见图1及表1表1 电容器的外形尺寸单位：mm4．电性能参数4.1 工作温度范围：-55℃～125℃；85℃以上施加降额电压。

4.2 标称电容量允许偏差（25℃，100Hz）：K:±10%4.3 主要电性能参数：见表2表2 电性能参数表5.标志5.1标志内容（1）商标及正极标识（2）标称电容量（3）额定工作电压5.2 标志说明：见图2（举例）。

6. 产品外观质量6.1 产品本体应无针眼、缺角、缺块、发黑、漏封、裂纹、引出片断裂等现象。

6.2 产品标志：应清晰、完整、正确；无重影、漏打等现象。

7.包装7.1 产品编带的尺寸及卷绕方向：见图3、图4、表4、表5。

注：用户未要求时，编带卷绕方向通常按左旋卷绕方向。

7.2包装数量：见表3表3 包装数量7.3产品内外包装盒应无破损，料盘、小盒及外包装箱上应有相应物料标识单，标识应清楚、准确。

7.4每批产品应附产品合格证，内容包括产品型号、规格、壳号、容量级别、数量、生产批号及执图4表 4 编带尺寸单位：mm表 5 卷盘尺寸和数量8.典型试验要求：见表6表6 典型试验要求9 应用指南9.1室温电性能的测量9.1.1 电容量(C)和损耗角正切(tg δ)的测量●施加电压： 直流偏压：U-=2.20 -1.0V ；交流偏压（有效值）的范围：U ～=1.00-0.5V●测量时，确保电容器正、负极的接法正确，否则读数会产生较大的偏差。

9.1.2漏电流（I ）的测量●施加电压：额定电压测量时，应串联1000Ω的保护电阻。

一、钽电容简介和基本结构固体钽电容是将钽粉压制成型，在高温炉中烧结成阳极体，其电介质是将阳极体放入酸中赋能，形成多孔性非晶型Ta2O5介质膜，其工作电解质为硝酸锰溶液经高温分解形成MnO2，通过石墨层作为引出连接用。

钽电容性能优越，能够实现较大容量的同时可以使体积相对较小，易于加工成小型和片状元件，适宜目前电子器件装配自动化,小型化发展,得到了广泛的应用，钽电容的主要特点有寿命长,耐高温，准确度高,但耐电压和电流能力相对较弱，一般应用于电路大容量滤波部分。

2。

1。

基本结构下图为MnO2为负极的钽电容下图为聚合物（Polymer）为负极的钽电容二、生产工艺按照电解液的形态,钽电解电容有液体和固体钽电解电容之分，液体钽电解用量已经很少，本文仅介绍固体钽电解的生产工艺.固体钽电解电容其介质材料是五氧化二钽;阳极是烧结形成的金属钽块，由钽丝引出，传统的负极是固态MnO,目前最新的是采用聚合物作为负极材料，性2。

能优于MnO2钽电解电容有引线式和贴片两种安装方式，其制造工艺大致相同，现在以片钽生产工艺为例介绍如下。

一、生产工艺流程图成型烧结试容检验组架赋能涂四氟被膜石墨银浆上片点胶固化点焊模压固化切筋喷砂电镀打标志切边漏电预测老化测试检验编带入库二、主要生产工序说明（一）成型工序:该工序目的是将钽粉与钽丝模压在一起并具有一定的形状，在成型过程中要给钽粉中加入一定比例的粘接剂。

1、什么要加粘接剂？为了改善钽粉的流动性和成型性，避免粉重误差太大，另外避免钽粉堵塞模腔。

低比容粉流动性好可适当多加点粘接剂，高比容粉流动性差可适当少加点粘接剂。

2、加了太多或太少有什么影响?如果太多：脱樟时，樟脑大量挥发,易导致钽坯开裂、断裂，瘦小的钽坯易导致弯曲。

如果太少：起不到改善钽粉流动性的作用。

拌好后的钽粉如果使用时间较长,因为樟脑是易挥发物品，可适量再加入一点粘和剂。

樟脑的加入会导致钽粉中杂质含量增加，影响漏电。

每天使用完毕，需将钽粉装入聚四氟乙烯瓶或真空袋内密封保存,以防樟脑挥发、钽粉中混入杂质、钽粉中吸附空气中的气体。

钽电容（Tantalum Capacitors）钽电容全称是钽电解电容，也属于电解电容的一种，使用金属钽做介质，由于钽电容内部没有电解液，很适合在高温下工作。

钽电容由于采用颗粒很细的钽粉，且钽的介电常数很高，所以在单位体积内钽电容的容量可以做到比较大。

钽电容的特点是温度范围宽、耐高温、寿命长、误差小、高稳定性,最高的容量体积比。

当然，还有高成本和过于复杂的生产技术。

在优点突出的前提下,钽电容器也具有要命的弱点,耐纹波性能与其它电容器相比较差,不能承受过高的反向电压。

钽电容器仍然具有最高的可靠性.这是它一至在军用及仪器行业里使用成为首选的根本原因。

从成本及性价比的角度看，在实际使用中，钽电容主要应用于1UF-220UF情况下的中小电源滤波作用。

目前全球钽电容的生产厂家主要有AVX、KEMET、NEC、VISHAY、NICHICON、三星、三洋等等。

美国品牌的钽电容如AVX/KEMET外观都是黄色，其它一些品牌外观都是黑色。

钽电容内部结构图：钽电容内部等效电路：钽电容MARK标识：钽电容主要参数：1、容值范围：钽电容的容值参数范围一般在0.47UF-680UF，不同厂家根据工艺能力，稍微有区别。

一般情况下钽电容使用参数范围在1UF-220UF左右。

从下面图表可以看出，钽电容在超过100K以上频率时，电容参数急剧减小。

所以，钽电容一般情况下只适合低频情况下中大电流滤波。

2、额定电压：一般钽电容的额定电压范围在4V-50V，考虑到125度环境需要做降额使用，参考下表。

在常规-55°C to + 125°C环境下，额定电压需要降额到2/3左右使用。

具体降额可以用下列公式计算：Vmax=( 1-(T-85)/125)×VRVmax是最大工作电压T 是要求的工作温度VR是额定电压值得注意的是上述公式只适用于高阻抗的放电电路。

同时,上述公式并没有考虑交流分量和浪涌的影响，因此当使用温度较高时,必须使用更大的降额电压才能稳定可靠地工作。
