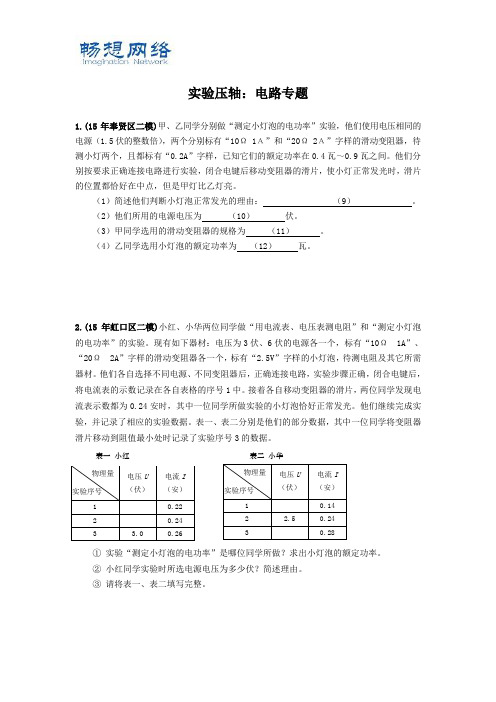

实验压轴：电路专题1.(15年奉贤区二模)甲、乙同学分别做“测定小灯泡的电功率”实验，他们使用电压相同的电源（1.5伏的整数倍），两个分别标有“10Ω 1Α”和“20Ω 2Α”字样的滑动变阻器，待测小灯两个，且都标有“0.2A ”字样，已知它们的额定功率在0.4瓦～0.9瓦之间。
他们分别按要求正确连接电路进行实验，闭合电键后移动变阻器的滑片，使小灯正常发光时，滑片的位置都恰好在中点，但是甲灯比乙灯亮。
（1）简述他们判断小灯泡正常发光的理由： （9） 。
（2）他们所用的电源电压为 （10） 伏。
（3）甲同学选用的滑动变阻器的规格为 （11） 。
（4）乙同学选用小灯泡的额定功率为 （12） 瓦。
2.(15年虹口区二模)小红、小华两位同学做“用电流表、电压表测电阻”和“测定小灯泡的电功率”的实验。
现有如下器材：电压为3伏、6伏的电源各一个，标有“10Ω 1A”、“20Ω 2A”字样的滑动变阻器各一个，标有“2.5V”字样的小灯泡，待测电阻及其它所需器材。
他们各自选择不同电源、不同变阻器后，正确连接电路，实验步骤正确，闭合电键后，将电流表的示数记录在各自表格的序号1中。
接着各自移动变阻器的滑片，两位同学发现电流表示数都为0.24安时，其中一位同学所做实验的小灯泡恰好正常发光。
他们继续完成实验，并记录了相应的实验数据。
表一、表二分别是他们的部分数据，其中一位同学将变阻器滑片移动到阻值最小处时记录了实验序号3的数据。
① 实验“测定小灯泡的电功率”是哪位同学所做？求出小灯泡的额定功率。
② 小红同学实验时所选电源电压为多少伏？简述理由。
③ 请将表一、表二填写完整。
物理量 实验序号电压U （伏）电流I （安） 1 0.22 20.24 33.00.26物理量 实验序号电压U （伏）电流I （安） 10.14 2 2.5 0.24 30.28表一 小红 表二 小华3.(15年黄浦区二模) 小华同学做“测定小灯泡电功率”实验，所用器材有电源（电压4、6和8伏）三档、待测小灯（额定电压为“2.5V ”或“4.5V ”）、滑动变阻器（“20Ω 2A ”或“50Ω 1A ”）、电压表、电流表、电键以及导线若干。
专题：电学压轴计算一、直击中考考点解读1.串联电路有以下几个特点：①电流：I=I1=I2(串联电路中各处的电流相等)②电压：U=U1+U2(串联电路中总电压等于各部分电路电压之和)③电阻：R=R1+R2(串联电路中总电阻等于各串联电阻之和)；④分压作用：U1/U2=R1/R2（阻值越大的电阻分得电压越多，反之分得电压越少）2.并联电路有以下几个特点：①电流：I=I1+I2(干路电流等于各支路电流之和)②电压：U=U1=U2(干路电压等于各支路电压)③电阻：1/R=1/R1＋1/R2 (总电阻的倒数等于各支路电阻的倒数之和)；④分流作用：I1/I2=R2/R1(阻值越大的电阻分得电流越少，反之分得电流越多）3.欧姆定律(1)欧姆定律：导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比。
(2)公式：I=U/R式中单位：I→安(A)；U→伏(V)；R→欧(Ω)。
(3)公式的理解：①公式中的I、U、R必须对于同一导体（同一段电路）的同一过程（即要满足“同一性”），才能代入公式中计算；②I、U和R中已知任意的两个量就可求另一个量；③计算时单位要统一。
(4)欧姆定律的应用：①同一电阻的阻值不变，与电流和电压无关，,其电流随电压增大而增大。
(R=U/I只是R的确定式，而不是决定式) 。
②当电压不变时，电阻越大，则通过的电流就越小。
(I=U/R)③当电流一定时，电阻越大，则电阻两端的电压就越大。
(U=IR)4、电表的使用三、一模真题汇编 【考点精练一：阻值范围问题】1、（2014宝山一模22题）在图11所示的电路中，电源电压保持5伏不变， R 1的阻值为10欧。
闭合电键S ，电流表的示数如图12所示。
⑴ 求电阻R 1两端的电压。
⑵ 求电阻R 2的阻值。
⑶ 现有标有“20Ω 2Α”、“100Ω 0.2Α”和“50Ω 1Α”字样的变阻器各一个，请选择其中一个变阻器替换电路中的电阻R 1或R 2，要求：通过电路的电流可在“0.1安~0.4安”范围内调节。
2024年中考第二次模拟考试（上海卷）物理（考试时间：60分钟试卷满分：70分）注意事项：1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案标号。
写在本试卷上无效。
3．回答第Ⅱ卷时，将答案写在答题卡上。
写在本试卷上无效。
4．考试结束后，将本试卷和答题卡一并交回。
一、选择题（本大题共6题，每题2分，共12分，每题只有一个正确选项）1．根据卢瑟福的原子行星模型理论，分布于原子核外的粒子是（）A．核子B．中子C．质子D．电子2．下列实例中，利用大气压工作的是（）A．吸盘式挂衣钩B．船闸C．弹簧测力计D．订书机3．声源振动的频率能影响声音的（）A．响度B．音调C．音色D．音量4．如图所示，是工人师傅往高处运送货物的两种方法。
物重均为500N，滑轮重均为10N，不计摩擦和绳重，下列说法正确的是（）A．甲图中的拉力等于乙图中的拉力B．甲图中的拉力小于乙田中的拉力C．甲图中的拉力大于乙图中的拉力D．甲图中的拉力为乙图中拉力的两倍5．在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图所示的图像。
根据图像，下列说法正确的是（）A．导体甲的电阻大于导体乙的电阻B．导体乙的电压与通过它的电流成正比C．当导体甲两端的电压为2V时，通过导体甲的电流为0.2AD．将两导体并联后接在3V的电源上时，干路中的电流为0.9A6．如图所示，两个底面积不同的圆柱形容器A和B（S A＞S B），容器足够高，分别盛有甲、乙两种液体，且两种液体对容器底部的压强相等．若在A容器中倒入或抽出甲液体，在B容器中倒入或抽出乙液体，使两种液体对容器底部的压力相等，正确的判断是（）A．倒入的液体体积V甲可能等于V乙B．倒入的液体高度h甲一定大于h乙C．抽出的液体体积V甲可能小于V乙D．抽出的液体高度h甲一定等于h乙二、填空题（本大题共7题，共23分）7．上海地区家用照明电路的电压为伏，家用电器消耗的电能可用表进行测量。

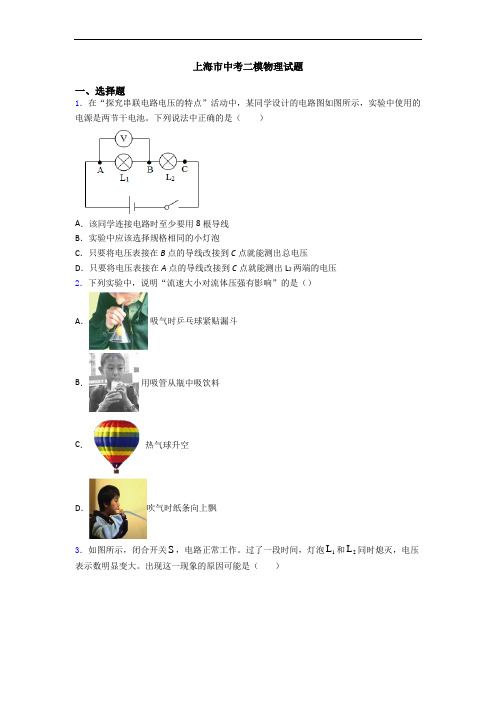

上海市中考二模物理试题一、选择题1．在“探究串联电路电压的特点”活动中，某同学设计的电路图如图所示，实验中使用的电源是两节干电池。
下列说法中正确的是（）A．该同学连接电路时至少要用8根导线B．实验中应该选择规格相同的小灯泡C．只要将电压表接在B点的导线改接到C点就能测出总电压D．只要将电压表接在A点的导线改接到C点就能测出L2两端的电压2．下列实验中，说明“流速大小对流体压强有影响”的是（）A．吸气时乒乓球紧贴漏斗B．用吸管从瓶中吸饮料C．热气球升空D．吹气时纸条向上飘3．如图所示，闭合开关S，电路正常工作。
过了一段时间，灯泡1L和2L同时熄灭，电压表示数明显变大。
出现这一现象的原因可能是（）A．灯泡1L灯丝断了B．灯泡1L短路了C．灯泡2L灯丝断了D．灯泡2L短路了4．某种“气凝胶”的密度只有3kg/m3但硬度却很大，如果用“气凝胶”做一尊仿真成人雕像，那么其质量相当于（）A．一个苹果B．一个鸡蛋C．一枚硬币D．一辆汽车5．夏天，从冰箱里取出一瓶矿泉水，一会儿瓶的外壁上出现了许多“小水珠”，下列现象中的物态变化方式与“小水珠”形成原因相同的是（）A．饮料中的冰块变小B．水烧开时，壶嘴出现了“白气”C．晒在太阳下的湿衣服变干D．冬天，树枝上出现了“雾凇”6．下列关于热现象的一些说法，你认为正确的是（）A．破镜不能重圆，说明分子间有斥力B．在寒冷的北方不用水银温度计测量气温，是因为水银的凝固点较高C．两物体相互接触时，热量总是从内能大的物体转移到内能小的物体D．夏天在室内洒水降温，利用了水的比热容较大的性质7．2019年9月，女排世界杯赛上中国队以11场全胜的霸气战绩卫冕世界冠军，第四次全胜夺冠，并创造了强悍的世界顶级赛事“十冠王”的传奇!下列有关排球运动的说法中正确的是（）A．运动员在发球时，手对排球的力大于排球对手的力B．排球打手后方向改变，说明力可以改变物体的运动状态C．排球在上升过程中，如果它受到力全部消失，排球将静止D．排球在下落过程中速度变快，惯性变大8．如图所示，矩形线圈两端作为转轴置于支架上，与小量程电流表连接，线圈下面放置磁体。
电学压轴计算宝山嘉定22．在图13所示的电路中，电源电压恒定不变，R1的阻值为10欧。
闭合电键S，电流表的示数为0.4安、电压表的示数为6伏。
⑴求电源电压U。
⑵求电阻R2的阻值。
⑶现用R0替换电阻R1、R2中的一个，使图13中的电压表的示数变为2伏。
求电阻R0消耗的电功率P0。
崇明22．在图13所示的电路中，电源电压为9伏保持不变，电阻R1的阻值为10欧．闭合电键S后，电流表A的示数为0.5安培．（1）求电阻R1两端的电压U1；（2）求电阻R2的阻值；（3）现用电阻R0替换电阻R1、R2中的一个，替换前后，电源的电功率增加了0.9瓦，求电阻R0的阻值．奉贤22. 如图12（a）所示，电源电压为6伏保持不变，电阻R1的阻值为10欧，滑动变阻器标有“50Ω 0.5Α”字样。
闭合电键S移动变阻器滑片P，当电压表V的示数如图12（b）所示时，求：① 流过电阻R1的电流I1。
② 滑动变阻器连入电路的阻值R2。
③ 在移动变阻器滑片P的过程中电压表示数的最大变化量U最大。
（1）U1= U- U2=6伏-2伏=4伏I1=U1/R1=4伏/10欧=0.4安（2）R2=U2/I2=2伏/0.4安=5欧（3）U最大=U最大-U最小=5伏-1伏=4伏黄浦21．如图12所示电路，电源电压为12伏且不变，R1的阻值为10欧，滑动变阻器R2上标有“50Ω 1A”字样。
闭合电键S后，通过R1的电流为0.2安。
①求R1两端的电压U1。
②求10秒内电流通过R1做的功W1。
③在电路安全工作的情况下，移动变阻器的滑片P到某位置，使R1消耗的功率与R2消耗的功率之比最大，求此时变阻器连入电路的阻值R2。
欧40=R 金山21．在图10（a ）所示的电路中，电源电压12伏保持不变，变阻器R 2上标有“20 2A ”字样。
闭合电键S 后，电流表的示数为0.5安。
（1） 求电阻R 1的阻值。
（2） 10秒内电流通过电阻R 1所做的功W 1。
（3） 若用定值电阻R 0替换R 1，并将R 0和R 2按图10（b ）所示接入相同电源的电路，移动滑片P ，在电路安全的情况下，使图（a ）中电路的最大电功率是图（b ）中电路最小电功率的5倍，求R 0的阻值。
电学压轴计算专题（2017宝山第22题）1．如图11所示，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样。
当变阻器的滑片P 移至a 端，闭合电键S 后，电流表A 的示数为0.6安。
（1）求电源电压U 。
（2）若将另一只电压表V 并联接入该电路(A 和B)、 (B 和C)、（A 和C ）中的某一部分电路两端，移动滑动变阻器R 2的滑片P 至某一处，使电压表V 的指针停留在图12所示的位置。
请指出电压表V 所有可能连接的位置，并计算出变阻器对应接入电路的阻值R 2。
（2017崇明第21题）2、在图8所示的电路中，电源电压为6阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样，闭合电键S ，电流表示数为0.2安．求： （1）电压表的示数；（2）电阻R 2连入电路的阻值；（3）若移动滑动变阻器滑片P 到某位置时，发现某个电表已达满刻度，求此时电压表和电流表的示数．（2017奉贤第22题）3、如图14所示，电源电压为18伏且不变，定值电阻R 0为5欧，将两个电压表V 1图11图8图13（a） （b ）P R 2 SAR 1和V 2分别并联接在电路的适当位置。
闭合电键记下此时两表的示数，如下表第2行所示。
然后向左移动变阻器滑片P 且使每次减少相同的阻值，其中后两次电表示数分别如下表第4行、第5行所示。
求： （1）当电压表V 1示数为6.0伏时，通过定值电阻的电流； （2）当电压表V 2示数为13.5伏时，滑动变阻器的电阻值； （3）滑动变阻器每次减少的阻值ΔR P 及第3行两电表的示数。
（2017虹口第22题）4、在图10所示的电路中，电源电压保持不变。
① 若电阻R 1的阻值为15欧，电流表示数为0.2安，求电阻R 1两端的电压U 1和电阻R 1消耗的电功率P 1。
② 若电阻R 1的阻值未知，向右移动滑动变阻器R 2的滑片P ，每次移动时均使变阻器R 2接入电路的阻值增加10欧，电流表A 的示数分别如上表所示，求电源电压U 和R 2为（R 0＋20欧）时电流表A 的示数。
2022年6月上海中考物理二模电学压轴计算题各区分类汇编（学生版）专题03 电学压轴计算题1.（2022宝山二模）在图11 电路中，电源电压为12 伏且保持不变，电阻R1 的阻值为10Ω，滑动变阻器R2 上标有“50Ω 1A”字样。
闭合开关S，滑动变阻器滑片Р 位于某处时，电压表V1 的示数为4 伏。
①求通过电阻R1 的电流I1。
② 求此时滑动变阻器R2 的功率P2。
③ 移动变阻器滑片P，在电路安全工作的前提下，求电压表V1 示数与电压表V2 示数比值的范围。
2.（2022崇明二模）在图8所示的电路中，电源电压保持不变，滑动变阻器R2上标有“50Ω2A”字样.闭合电键S,移动滑片P到某位置时，电压表V1的示数为2伏，电压表V的示数为6伏，电流表A的示数为0.2安.试求：(1)电阻R1的阻值；(2)通电10秒，电流通过电阻R1所做的功W1;(3)是否存在某种可能，改变滑片P的位置，使两电压表指针偏离零刻度线的角度恰好相同？若有可能，求出R2的值；若没有可能，说明理由。
3.（2022奉贤二模）如图9（a）所示，电源电压为16伏且保持不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“30Ω 2Α”字样，所用电压表的表盘如图9（b）所示。
闭合开关S后，电路中的电流为0.4安。
求：①电压表V1的示数U1。
②通电10秒，电流通过电阻R1所做的功W1。
③在各电路元件均安全工作的条件下，移动变阻器的滑片，使电路中通过的电流的变化量为最大时R1消耗的实际电功率的最大变化量ΔP1最大。
4.（2022虹口二模）在图9所示的电路中，电源电压为12伏且保持不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“1安”字样。
闭合开关S，电压表示数为6伏。
①求通过电阻R1的电流I1和变阻器连入电路的阻值R2。
②移动变阻器滑片P 过程中，电压表最大示数和最小示数的差值为6伏，求电流表最小示数Imin 。
5.（2022黄埔二模）．在图12（a ）所示的电路中，电源电压保持不变，滑动变阻器上标有“50欧 2安”字样。
上海市2023年中考物理二模考试专项（电路计算题）精选题汇编必考重点梳理+压轴难题点睛+考场技巧强化电路计算题1.（2023浦东二模）如图8所示电路，电源电压为6伏且保持不变。
电阻R 1的阻值为10欧，滑动变阻器R 2标有“20欧 2安”字样。
闭合开关S，电流表的示数为1安。
① 求通过R 1的电流I 1。
② 通电10秒，求电流通过电阻R 1所做的功W 1。
③ 在确保电路正常工作的情况下，能否通过移动滑动变阻器的滑片使电流表A 的示数达到3安？若能，请计算出此时滑动变阻器R 2连入电路的阻值；若不能，请说明理由。
2．（2023普陀二模）将在图8（a）所示的电路中，电源电压可变。
① 将阻值为10欧的定值电阻R 1接入M、N 接线柱，闭合开关S 后电流表A 的示数如图8（b）所示，求R 1两端的电压U 1，以及其消耗的功率P 1。
② 现将标有“50Ω 1A”字样的滑动变阻器R 2与R 1以某种方式接入M、N 接线柱。
当电流表选择合适的量程，在确保电路中各元件正常工作的前提下，闭合开关S 后移动滑动变阻器R 2的滑片，求指针能达到满刻度且使电流表示数变化量最大的电源电压值，及R 2的阻值变化范围。
（b ）图8 图83.（2023宝山二模）在图8电路中，定值电阻R 1=10Ω。
闭合开关S，将滑动变阻器R 2的滑片P 从最左端A 移至中点M 的过程中，电压表的示数变化了0.5伏；当滑片P 位于M 点时，电流表的示数为0.15安。
求：① 当滑片P 位于M 点时，电阻R 1两端的电压U 1。
② 当滑片P 位于A 点时，电压表示数U V 和电流表示数I A 。
③ 电源电压U 0和滑动变阻器R 2的最大阻值R 2max 。
4．（2023松江二模）在图7所示的电路中，电源电压为20伏保持不变，电阻R 1阻值为10欧，滑动变阻器R 2上标有“50欧 1安”字样。
闭合开关S，通过电阻R 1的电流为0.8安。
① 求R 1两端的电压U 1。
解题技巧一：理解正确连接、操作规范的含义题目中常常出现“正确连接电路”、“操作规范”（或“实验步骤正确”）等文字，要正确理解。
1. “正确连接电路”的含义：是指待测小灯与滑动变阻器串联，电流表串联在电路中，电压表与待测小灯并联。
判断的方法是：移动滑动变阻器的滑片时，电流表与电压表的示数同时变大（或变小），当滑动变阻器连入电路的阻值为0时，电压表的示数为电源电压。
2. “操作规范”或“实验步骤正确”是指：闭合电键时滑动变阻器接入电解题技巧三：电压表分别并在待测电阻、变阻器两端这类型题目是电压表使用两次，先是并联在待测电阻（或滑动变阻器）的两端，后来又并在另一个用电器的两端。
应该注意：在滑动变阻器滑片的位置不变时（或电路中的电流相等时），此时电源电压为两表示数之和。
电源电压U=U R+U L第一部分电压表与小灯并联或与滑动变阻器并联【例题1】（2019金山一模）小明同学做“测定小灯泡的电功率”实验。
器材齐全、完好，电源电压为1.5伏的整数倍，小灯标有“2.2 V”字样，滑动变阻器标有“5Ω 1A”字样。
小明正确连接电路且操作规范，请在图17（a）方框中画出该同学的电路图。
当滑片在变阻器某一端点的电表示数如图17（b）所示，则根据相关信息求出电源电压为伏。
当小灯正常发光时变阻器的滑片恰好位于中点处，小明判断小灯正常发光的理由是。
请根据相关信息，计算出小灯的额定功率。
【例题2】（2019闵行二模）某同学做“测定小灯泡的电功率”实验，现有电源（电压为1.5伏的整数倍且保持不变）、滑动变阻器（标有“20欧1安”字样）、电流表、电压表、待测小灯泡、开关以及导线若干。
他先正确串联实验器材，再将电压表并联在电路中。
然后，把滑动变阻器滑片P移至阻值最大处，闭合开关时观察到电流表示数为0.2安。
接着，又将变阻器的滑片移动至中点位置时，小灯恰好正常发光，并记下此时电压表的示数为1.5伏。
⑴本实验的原理是。
⑵请判断电压表所接位置并说明理由。
上海中考物理二模电学选择题与压轴题汇总精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-2016年上海中考物理二模压轴题汇总【动态电路与故障电路专项】1、如图4所示，电源电压保持不变。
闭合电键S后，当滑动变阻器的滑片P向左移动时，以下说法中正确的是A．电流表A示数变小，电压表V2示数变小B．电压表V1示数与电流表A示数的比值变小C．电压表V1与电压表V2示数的差值不变D．电压表V2示数变化量与电流表A示数变化量之比变小答案：B2、在图2所示的电路中，电源电压保持不变，当电建S由断开到闭合时A.电流表的示数变小B.电流表的示数不变C.电压表的示数变小D.电压表的示数不变答案：D3、在图2所示的电路中，电源电压不变，闭合电键S，电路正常工作。
一段时间后，发现两个电表示数都发生变化，且灯熄灭。
电路中除灯L和电阻R以外的元件均保持完好，则下列判断中正确的是A 若电流表示数增大，R一定短路B 若电流表示数增大，L可能短路C 若电压表示数增大，R一定断路D 若电压表示数减小，L可能断路答案：D4、在图2 所示的电路，电键S 从断开到闭合，下列说法中正确的是（）A. V 表示数不变，A1 表示数不变B. A1 表示数不变，A 表示数变小C. V 表示数变大，A1 表示数不变D. V 表示数变小，A 表示数变大答案：C的5、在图3所示的电路中，电源电压保持不变。
当电键S闭合后，电压表V1示数小于电压表V的示数。
电路中的灯L、电阻R可能存在故2障。
下列关于电路的判断，正确的是①若灯L发光，电路一定完好。
②若灯L不发光，一定是灯L短路。
③若灯L不发光，可能是电阻R短路。
④若灯L不发光，可能是灯L短路且电阻R断路。
A. ①和②B. ②和③C. ①和④D. ③和④答案：C6、如图4所示电路中，电源电压保持不变，当电键S由断开到闭合时，则A．电流表的示数变小，电压表的示数变小B．电流表的示数变小，电压表的示数变大C．电流表的示数不变，电压表的示数变小D．电流表的示数不变，电压表的示数不变答案：D7、在图3所示的电路中，电源电压保持不变。
当电键S断开时，只有一个电表的示数为零。
若故障只发生在电阻R1或R2处，则电键闭合后，一定为零的是A.电流表A的示数的示数B.电压表V2C.电压表V 1与电压表V 2示数的差D.电压表V 1与电流表A 示数的比值答案：B8、在如图2所示电路中，电源电压保持不变，电阻R 1为10欧， 电阻R 2为20欧，电键S 闭合，下列说法正确的是A ．断开电键S ，三个电表示数将变大B ．将R 1与R 2位置互换，有一个电流表的示数将变大C ．将R 1与闭合的电键S 位置互换，三个电表示数将变大D ．将R 2与电压表V 2的位置互换，三个电表示数变小 答案：C9、如图2所示的电路中，电源电压保持不变，R 1为定值电阻，滑动变阻器的滑片P 在变阻器中间位置，当电键S 从断开到闭合，下列说法中正确的是 A ．电流表示数变大，电压表示数变大 B ．电流表示数变小，电压表示数变小 C ．电流表示数变大，电压表示数变小 D ．电流表示数变小，电压表示数变大图2图2答案：C10、如图2所示，电源电压保持不变，闭合电键S后，当滑动变阻器的滑片向右移动时，在①②③④各种情况中，数据变大的有①电压表V的示数②电流表A2的示数③电压表V的示数与电流表A的示数的比值④电流表A1与电流表A的示数的比值A．只有①B．②和③C．只有③D．③和④答案：D【电路压轴汇总】1、如图14所示，电阻R1标有“5Ω?1.2A”字样，R2标有“20Ω?2A”字样，电流表A1、A2的量程均为0～3A，电压表量程0～15V，在a、b间接入电压可调的电源。
闭合电键S后，为保证R1、R2均不损坏，求：（1）允许加的最大电源电压；（2）滑动变阻器R2上消耗的最大功率；（3）调节滑片P的位置，求电流表A1和电流表A2的示数比值的最大值。
答案：（1）U1最大=I1最大.R1 1分=1.2安×5欧=6伏 1分（2）I2最大＝I最大-I1＝3安-1.2安＝1.8安 1分P2最大＝U 2最大I2最大＝6伏×1.8安＝10.8瓦 1分（3）I2最小＝U/ R2大＝6伏/20欧=0.3安 1分I大∶I2最小=（I1+I2最小）：（I2最小） 1分=5:1（=5） 1分2、在图12（a）所示的电路中，电源电压为18伏保持不变，电阻R1的阻值为10欧，滑动变阻器标有“50Ω 1Α”字样。
闭合电键S后，电流表A的示数如图12（b）所示。
①求电阻R1两端的电压U1。
②求此时滑动变阻器R2连入电路的阻值。
（a）③在移动变阻器滑片P的过程中电压表示数的变化量?U最大，求该最大变化量?U最大。
答案：①U1＝I1R1＝0.8安×10欧＝8伏②R2＝U2/ I2＝（U－U1）/ I＝（18伏－8伏）/0.8安＝12.5欧③U2大＝15伏U2小＝U－U1最大＝U－I大R1＝18伏－1安×10欧＝8伏?U2最大＝U2大－U2小＝15伏－8伏＝7伏3、在图11（a）所示的电路中，电阻R1的阻值为15欧，滑动变阻器R2上标有“10Ω 2A”字样，所用电流表如图11（b）所示。
①若电源电压为6伏且不变，求通过R1的电流I1.②若电源电压可变，为使电流表A的示数能达到最大，求电源电压的范围。
答案：0.4A 15V-18V4、在图11（a）所示的电路中，电阻R1的阻值为10欧，滑动变阻器R2上标有“20? 2A”字样，所用电流表的表盘如图11（b）所示。
闭合电键S，通过R1的电流为0.6安。
求：（1）电阻R1两端的电压。
（2）变阻器的滑片P移至最右端后，10秒内变阻器R2消耗的电能。
（3）若用一个新的电源替换原来的电源，要求在移动变阻器滑片P的过程中电流表示数的最大变化量为1.4安。
请找出满足条件的电源电压。
答案：（1）U1 =I1R1=0.6安×10欧=6伏（2）U 2=U 1=6伏I 2=U 2/R 2=6伏∕20欧=0.3安W 2 =U 2I 2t =6伏×0.3安×10秒=18焦（3）ΔI =I max －I min =2安－U /20欧=1.4安 计算得：U =12伏5、在如图12（a ）所示的电路中，电源电压为15V 恒定不变，R 1 的阻值为10 欧，滑动变阻器上标有“50Ω 1A”字样，闭合电键S 后，电压表V1 的示数如图12（b ）所示。
① 求通过R 1 的电流I 1； ② 求此时R 2 消耗的电功率P 2；③ 现将同样规格的电压表V2 接入电路中，不改变V1 量程，调节滑片P 的位置，使两电压表指针偏离0 刻度线的角度相同，且电路元件均正常工作，求R 2 连入电路中的阻值。
答案：①111U 6V I 0.6A R 10Ω＝＝＝ ②222P U I 9V 0.6A 5.4W ⨯＝＝＝③电压表V2 连在bc 两点，且量程为0-15V ，偏转与V1相同则U1＝U2，R2＝R1＝106、在图12（a）所示的电路中，电流表A1、A2的表盘均如图12（b）所示，电源电压为6伏且保持不变，电阻R1的阻值为10欧。
①求电键S闭合后电流表A2的示数。
②现有上表所列的A、B、C三种不同规格的变阻器，请在不损坏电路元件的情况下，按以下要求各选择一个变阻器取代电路中的变阻器R2。
（a）能使电路的电功率获得最大值，并求电功率最大时通过变阻器R2的电流I2。
（b ）使电路中电流表A1示数的变化量最大，并求出该变化量ΔI。
答案：① I1=U/R1=6伏/10欧=0.6安 3分② (a)选择变阻器AI2=I－I1=3安－0.6安=2.4安 3分(b) 选择变阻器BI2m a x=2安I2m i n=U/ R2m a x=6伏/20欧=0.3安ΔI=ΔI2=2安－0.3安=1.7安 3分序号变阻器的规格7、在图12（a）所示的电路中，电源电压为12伏保持不变，滑动变阻器R2标有“20Ω 2A”字样。
闭合电键，将滑片移到某一位置时，电流表A1与A的示数分别为0.8安和2安。
①求电阻R1的阻值。
②若不改动电路各元件的连接，在保证电路所有元件安全使用的情况下，求电阻R2消耗电功率的最大值P2最大。
③现有三组定值电阻R1'和变阻器R2'的组合（如下表），分别替换原来的电阻R1和变阻器R2。
要求通过移动变阻器滑片P使电流表A示数的变化量最大，电流表表盘如图12（b）所示，电路正常工作。
（a）能够实现上述要求的R1' 、R2' 组合的编号是______。
（b ）求滑动变阻器连入电路的阻值范围。
编号电阻R1'变阻器R2'A5?欧“10Ω2A”B10欧“20Ω1A”①U1＝U＝12伏I1＝I–I2＝2安-0.8安＝1.2安1分R1＝U1/I1＝12伏/1.2安＝10欧 1分②U2＝U＝12伏I2最大＝I最大- I1＝3安-1.2安＝1.8安 1分P2最大＝U2I2最大 1分＝12伏×1.8安＝21.6瓦 1分③（a） C 1分（b）I1'= U1/R'1=12伏/20欧=0.6安I2'最大＝I最大- I1'＝3安-0.6安＝2.4安 1分R2'最小＝U2/I2'最小＝12伏/2.4安＝5欧 1分∴滑动变阻器接入电路中的阻值范围是5欧≤R2'≤50欧。
1分8、如图12（a）所示，电源电压为18伏保持不变，定值电阻R1的阻值为10欧，滑动变阻器R2标有“150Ω 1Α”字样，电压表V1和电压表V2表盘相同如图12（b）所示。
闭合电键S后,电流表示数为0.5安。
求:①电压表V的示数；1②电阻R2接入电路的阻值；③要求：选择适当的量程，闭合电键后，移动变阻器的滑片P，在保证各元件都能正常工作的情况下，使电流表达到某个量程的满刻度，且使电压表V2的变化量最大。
第一，满足上述要求，计算出可以替换R1的定值电阻R0；第二，满足上述要求，电路消耗电功率的范围。
答案：①U1=IR1=0.5安×10欧=5伏电压表V1的示数为5伏②U2=U-U1=18伏-5伏=13伏R2= U2/I=18伏/0.5安=26欧③第一：R0= U1大/I大=15伏/0.6安=25欧第二：I大=0.6安I小= U1小/R0=（U- U 2大）/R0=（18伏-15伏）/25欧 =0.12安P小= UI小=U I小=18伏×0.12安=2.16瓦 P大= UI大=UI大=18伏×0.6安=10.8瓦 2.16瓦≤P≤10.8瓦9、如图16（a）所示，电源电压为18伏保持不变，定值电阻R1的阻值为21欧，闭合电键S后，电流表示数为0.6安。
