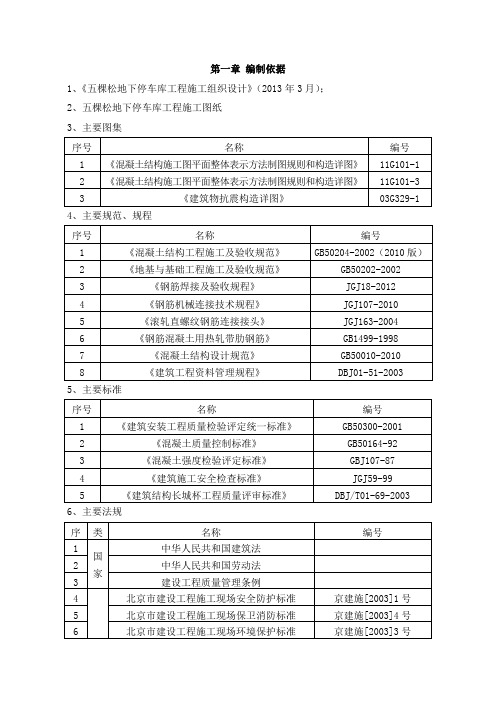

第一章编制依据1、《五棵松地下停车库工程施工组织设计》（2013年3月）；2、五棵松地下停车库工程施工图纸3、主要图集4、主要规范、规程5、主要标准6、主要法规7、其他8、《施工手册》（第五版）。
第二章工程概况2.1 总体概况停车库为地下钢筋混凝土框架结构，结构层高为 6.0m（地下二层），4.5m（地下三层），基底埋深约21.45m。
车库东西向总长252m，南北向总长287m，标准柱距8.4m×8.4m。
车库采用平板式筏形基础，标准板厚1.2m（地下一层顶板上覆土厚度3m）。
地下一层顶板无覆土处以及地下一层为下沉广场处，车库结构需解决局部抗浮稳定问题。
为保证施工进度并考虑到工程的经济性，设计采用结构配重方案来满足结构局部抗浮要求。
与地下一层顶板无上覆土区域对应的底板加厚为1.7m，与下沉广场区域对应的底板需下沉3m并回填砂卵石，以抵抗向上的水浮力。
本工程±0.000对应的绝对标高为59.500m。
2.2 结构设计简介2.3 钢筋工程简介1）类别：HPB300、HRB335、HRB4002）性能：柱、梁、斜撑构件 (含梯段)纵筋：纵向钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25，且钢筋的屈服强度实测值与强度标准值的比值不应大于1.3，且钢筋在最大拉应力下的总伸长率实测值不应小于9%。
3）主筋的混凝土保护层厚度（mm）2.4 受拉钢筋抗震锚固长度LaE2.5钢筋的接头部位及要求第三章施工安排3.1 流水段的划分本工程土建结构由两家劳务分包施工单位负责施工，所以主体结构分为两大施工区，1-11轴后浇带为第一施工区，11轴后浇带到31轴为第二施工区，工区划分见图3-1。
图3-1 工区划分示意图每个施工区由南向北按照后浇带分为7个流水段，每个流水段按照后浇带划分为6个子流水段。
本工程设置后浇带，间距40米，南北向5道，东西向6道，后浇带宽度1.0m。
7个流水段划分见图3-2，子流水段划分见图3-3。
