(工程案例篇)清远市_广场雨水收集模块水池项目

《城市公园雨水收集池施工方案》一、项目背景随着城市化进程的不断加快，水资源短缺问题日益凸显。

为了实现水资源的可持续利用，提高城市的生态环境质量，在城市公园内建设雨水收集池成为一种有效的解决方案。

本项目旨在为城市公园建设一个雨水收集池，通过收集、储存雨水，用于公园内的绿化灌溉、景观水体补充等，减少对城市自来水的依赖，降低水资源消耗，同时也有助于减轻城市排水系统的压力，防止内涝灾害的发生。

二、施工步骤1. 场地准备（1）确定雨水收集池的建设位置，应选择在地势较低、便于收集雨水的区域，同时要考虑与公园内的景观布局相协调。

（2）清理场地内的杂物、垃圾等，平整场地，确保施工场地的平整度和稳定性。

2. 基础施工（1）根据设计要求，进行基础开挖。

基础的深度和尺寸应符合设计要求，确保雨水收集池的稳定性。

（2）在基础底部铺设一层碎石垫层，厚度为 100mm，压实后进行混凝土基础浇筑。

混凝土基础的强度等级为 C25，厚度为 200mm。

（3）在混凝土基础上设置防水层，采用 SBS 防水卷材，确保雨水收集池不渗漏。

3. 主体结构施工（1）雨水收集池的主体结构采用钢筋混凝土结构。

根据设计要求，进行钢筋的绑扎和模板的安装。

（2）钢筋的规格、型号和间距应符合设计要求，钢筋的连接方式采用焊接或机械连接。

（3）模板应采用坚固、平整的材料，安装时要保证模板的垂直度和密封性，防止混凝土浇筑时出现漏浆现象。

（4）进行混凝土的浇筑。

混凝土的强度等级为 C30，采用商品混凝土，浇筑时要注意振捣密实，确保混凝土的质量。

（5）混凝土浇筑完成后，进行养护，养护时间不少于 7 天。

4. 附属设施施工（1）在雨水收集池的顶部设置检查口和通风口，检查口的尺寸应便于人员进出和设备维护，通风口的设置应保证雨水收集池内的空气流通。

（2）安装进出水管和溢流管。

进出水管的直径和材质应根据设计要求确定，安装时要保证管道的连接牢固、密封性好。

溢流管的设置应高于雨水收集池的最高水位，确保雨水收集池在暴雨时不会发生溢流。

完整版)雨水收集系统施工方案一、工程概况本工程是一项针对某个城市的道路改建工程，主要包括道路的拓宽和改善，以及新的交通信号灯的安装。

该工程旨在提高城市的交通流畅度和道路安全性。

预计施工周期为6个月。

二、施工准备1、作业条件在施工期间，需要考虑周围居民和商家的利益，尽量减少对他们的影响。

同时，需要注意施工区域的交通状况，确保施工过程中不会对交通造成过大的影响。

2、施工机具为了保证施工的高效性和质量，我们将使用最先进的施工机具和设备。

这些设备包括挖掘机、压路机、混凝土搅拌机等。

三、施工工艺流程1、测量放线在施工前，我们需要对工程区域进行测量和放线。

这将确保施工的准确性和精度。

我们将使用最先进的测量设备和技术来完成这项任务。

2、井点降水井点降水是指通过在地下挖掘井点并在井点内设置降水管道，将地下水引流至地表。

在施工过程中，应注意井点的深度和位置，以确保降水管道的安装和维护。

同时，应定期清理井点内的杂物和泥沙，以保证降水管道的畅通。

3、钢板桩支护钢板桩支护是一种常见的地下工程支护方式。

在施工过程中，应注意钢板桩的安装质量和位置，以确保支护效果。

同时，应定期检查钢板桩的腐蚀和变形情况，及时进行维修和更换。

6、混凝土垫层及模板安装施工混凝土垫层和模板的安装施工是地下工程中重要的一环。

在施工过程中，应注意混凝土的配合比和浇注质量，以确保垫层的强度和稳定性。

同时，应注意模板的安装质量和位置，以确保混凝土的成型效果。

7、雨水收集系统安装雨水收集系统是地下工程中重要的一部分。

在施工过程中，应注意系统的设计和安装质量，以确保收集效果和排放效果。

同时，应定期检查系统的运行情况，及时进行维护和清洗。

8、回填回填是地下工程中最后一个环节。

在施工过程中，应注意回填材料的质量和压实度，以确保地下结构的稳定性和安全性。

同时，应注意回填的顺序和厚度，以确保地表的平整度和美观度。

四、质量保证措施1、质量控制目标质量控制目标是地下工程中重要的一部分。

雨水集水池施工方案引言雨水集水池是一种可以收集并储存雨水的设施。

它可以帮助解决城市排水问题，减轻洪涝灾害的风险，并利用雨水进行灌溉和其他用途。

本文主要介绍设计和施工雨水集水池的方案，以便于各地开展相应工程的建设。

设计原则在设计雨水集水池时，应考虑以下几个原则：1.集水区域：选择集水区域时，应考虑降水量、土地利用情况和地形地貌等因素。

2.集水面积：根据项目需求和采用的集水方式，确定合适的集水面积。

3.集水方式：常见的集水方式包括屋顶集水、地面集水和道路集水等。

4.储水容量：根据集水区域的降水量和用水需求，确定合适的储水容量。

5.水质处理：为了确保雨水的质量，需要考虑水质处理措施，如滤网、沉淀池和生物滤池等。

施工步骤以下是雨水集水池的施工步骤：1. 土方开挖首先，根据设计要求进行土方开挖工作。

将集水池的位置标记出来，并清除任何障碍物。

然后，按照设计图纸的要求，进行土方开挖，确保集水池的形状和尺寸符合设计要求。

2. 集水池地面处理在土方开挖完成后，对集水池的地面进行处理。

清除底部的杂物和不均匀的地面，确保地面平整。

必要时，可以进行填土或夯实地面，以提供稳定的基础。

3. 安装雨水收集设备根据设计图纸的要求，安装雨水收集设备。

这些设备包括雨水滤网、水管和输水系统。

确保设备的安装位置和角度符合设计要求，以便有效地收集雨水。

4. 填充集水池在安装完雨水收集设备后，开始填充集水池。

使用合适的材料进行填充，如砾石和砂土，以确保池底不渗漏。

根据设计要求，逐步填充并夯实，直到达到所需的高度。

5. 安装水质处理设备在集水池填充完成后，安装水质处理设备。

这些设备可以包括滤网、沉淀池和生物滤池等。

根据实际需求和设计要求，选择合适的设备，并进行正确的安装和调试。

6. 连接输水管道完成水质处理设备的安装后，开始连接输水管道。

根据设计图纸的要求，将输水管道与雨水收集设备和储水池相连接。

确保管道连接紧密，没有泄漏。

7. 进行试运行和调试完成管道连接后，进行试运行和调试。

工程雨水收集方案怎么写1. 项目概述随着人口的增长和城市化进程加快，城市面临的水资源压力不断增加。

在这种背景下，雨水收集成为一种重要的水资源利用方式，可有效减轻城市的水资源压力。

本项目旨在利用雨水收集系统，将降雨时的雨水进行收集、储存和利用，以达到节约自来水、减少径流污染和保护地下水的目的。

2. 项目背景随着城市化的发展，城市建设用地的扩大和土地的密集利用，城市地表的透水面积减少，雨水径流量增加，导致城市洪涝风险增加。

此外，城市的自来水供应也面临压力，利用雨水收集系统将有助于缓解这些问题。

因此，雨水收集系统的建设是当下城市水资源管理的一个重要方向。

3. 项目目标本项目的主要目标是设计并建设一个完善的雨水收集系统，有效地收集、储存和利用雨水资源。

具体目标包括：- 提供一个高效的雨水收集系统，将雨水从建筑屋面、地面和人行道上收集起来。

- 提供一个可靠的雨水储存系统，将收集到的雨水进行储存和处理。

- 提供一个灵活的雨水利用系统，将储存的雨水用于城市绿化、冲洗道路、冲厕等用途。

4. 技术方案4.1 雨水收集系统设计雨水收集系统主要包括屋顶收集系统、地面收集系统和人行道收集系统。

- 屋顶收集系统：通过设计屋顶排水系统，将屋顶雨水收集到一个集水器中。

- 地面收集系统：通过设计排水系统，将地面雨水收集到雨水收集井中。

- 人行道收集系统：通过设计排水系统，将人行道雨水收集到雨水收集井中。

4.2 雨水储存系统设计雨水储存系统主要包括雨水收集井、雨水过滤器和雨水蓄水池。

- 雨水收集井：设置在地面下的雨水收集井，用于收集经过处理的雨水。

- 雨水过滤器：安装在雨水收集井的入口处，用于过滤雨水中的杂质和污染物。

- 雨水蓄水池：设置在地下的雨水蓄水池，用于储存经过过滤的雨水。

4.3 雨水利用系统设计雨水利用系统主要包括供水系统和灌溉系统。

- 供水系统：利用水泵将储存的雨水送入城市供水系统，用于城市公共绿化和清洁用水。

- 灌溉系统：利用水泵将储存的雨水送入城市绿地和花园，用于植物灌溉和土壤保湿。

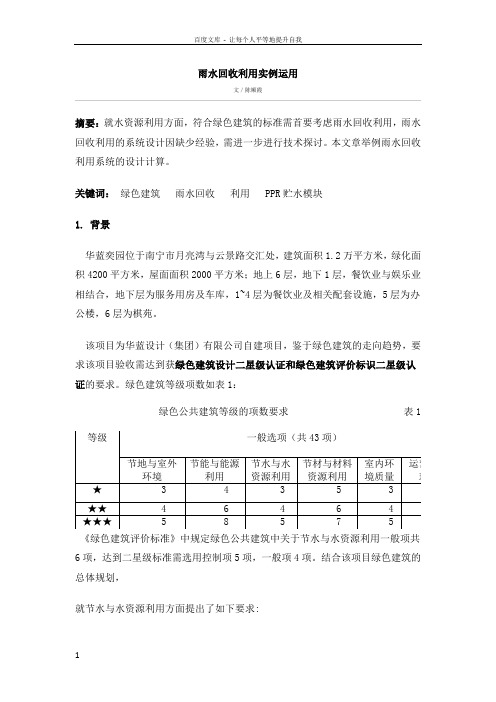

雨水回收利用实例运用文／陈顺霞摘要：就水资源利用方面，符合绿色建筑的标准需首要考虑雨水回收利用，雨水回收利用的系统设计因缺少经验，需进一步进行技术探讨。

本文章举例雨水回收利用系统的设计计算。

关键词：绿色建筑雨水回收利用 PPR贮水模块1. 背景华蓝奕园位于南宁市月亮湾与云景路交汇处，建筑面积1.2万平方米，绿化面积4200平方米，屋面面积2000平方米；地上6层，地下1层，餐饮业与娱乐业相结合，地下层为服务用房及车库，1~4层为餐饮业及相关配套设施，5层为办公楼，6层为棋苑。

该项目为华蓝设计（集团）有限公司自建项目，鉴于绿色建筑的走向趋势，要求该项目验收需达到获绿色建筑设计二星级认证和绿色建筑评价标识二星级认证的要求。

绿色建筑等级项数如表1：绿色公共建筑等级的项数要求表1《绿色建筑评价标准》中规定绿色公共建筑中关于节水与水资源利用一般项共6项，达到二星级标准需选用控制项5项，一般项4项。

结合该项目绿色建筑的总体规划，就节水与水资源利用方面提出了如下要求:制定水系统规划与非传统水源的利用（雨水收集系统）；采取管道涂衬、管内衬软管、管内套管道等以及选用性能高的阀门、零泄漏阀门等措施避免管道渗漏；合理选用节水水龙头、节水便器、节水淋浴装置；按照使用用途分功能、分使用单元和水平衡测试标准要求设置水表；绿化灌溉鼓励采用喷灌、微灌、渗灌、低压管灌等节水灌溉方式；合理设计雨水收集量，利用雨水作为绿化、景观、洗车等的水源；就以上提到的控制要求，关于雨水回收利用上就有3项，本文章就雨水回收利用重点介绍。

2. 系统选择控制项中规定非传统水源包括雨水回收利用及污水处理后的中水回用，结合本建筑使用性质，餐饮类公共建筑的用水比较单一，约90%以上的水厨房使用，冲厕用水、洗手用水极少，污水水质较复杂，故此类建筑一般可不考虑中水回用。

南宁市属于富水地区，可优先考虑雨水回收利用。

雨水回收利用就是把从自然或人工集雨面流出的雨水进行收集、集中和储存利用，是从水文循环中获取水为人类所用的一种方法。

施工现场的雨水收集与蓄水方案在施工现场中，雨水的收集与蓄水方案是一个重要的问题。

合理利用雨水资源不仅可以降低施工现场的水资源消耗，还能减轻对环境的影响。

本文将就如何收集和蓄水的方案进行探讨。

一、雨水收集方案1. 雨水收集系统针对施工现场的雨水收集，我们可以建立一个完善的雨水收集系统。

这一系统可以包括雨水收集设备（如雨水桶、雨水井等），以及雨水管网和雨水储存设施。

通过收集施工现场的雨水，可以有效利用这一资源。

2. 雨水收集区域选择为了实现有效的雨水收集，我们应该选择适当的区域进行收集。

可以利用施工现场的屋顶、地面以及其他可利用的区域来进行雨水的收集。

同时，应该考虑到收集区域的排水能力，确保雨水能够顺利地进入收集设备。

3. 雨水收集设备的设置为了方便收集雨水，我们可以设置雨水收集设备，如雨水桶、雨水井等。

这些设备应该合理布置在施工现场，以便收集到更多的雨水。

同时，还需要定期清理收集设备，确保其正常运行。

二、雨水蓄水方案1. 雨水蓄水池为了更有效地利用雨水资源，我们可以设置雨水蓄水池。

蓄水池的设计应该满足施工现场的需求，并考虑到雨水的季节性和变化性。

通过合理规划和设计，可以确保蓄水池能够储存足够的雨水供应。

2. 蓄水池的防渗漏措施为了保证雨水蓄水池的有效利用，我们还需要采取防渗漏措施。

可以使用适当的材料来加固蓄水池的结构，确保不会发生渗漏现象。

此外，定期检查和维护也是防止渗漏的重要措施。

3. 雨水的运用蓄水池中储存的雨水可以用于多个方面。

例如，可以用于施工现场的灌溉、洗车、清洗等。

通过科学合理地利用雨水，可以减少对其他水资源的消耗，并降低施工现场对环境的影响。

三、雨水收集与蓄水方案的优势1. 资源节约通过雨水收集与蓄水方案，可以充分利用自然资源，降低对其他水资源的依赖，实现资源的节约与保护。

2. 环境友好雨水收集与蓄水方案可以减少施工现场对周围环境的影响，降低水资源的污染和排放。

3. 经济效益合理利用雨水资源可以降低施工现场的水费支出，减少相关的经济负担。

模块式雨水收集池【篇一：海绵城市雨水收集系统pp模块产品说明】“亚源”牌yypm系列pp雨水模块说明书产品概述：亚源pp雨水模块采用聚丙烯(pp)为原料，采用一次性注塑成型工艺生产而成，产品具有无毒无污染，耐酸耐碱，经久耐用，耐老化强等特点。

pp雨水模块长期在水中不会析出任何有害物质污染雨水，因此被广泛应用在海绵城市建设过程中雨水收集存储池，单个模块采用相互拼接的方法，运费方便施工简单，后期维护成本低。

产品参数：? 设计灵活：由若干个模块组合成一个水池，形状可以根据现场需要任何组合，不受场地限制。

? 寿命长久：亚源雨水模块具有抗老化、耐腐蚀、耐高低温等环境适应能力强。

? 施工便捷、工期短：模块采用相互拼接的方法，施工简单，无需大型机械，并可现场组装成箱，实现当天开挖当天回填。

? 运输便捷：分体式设计，模块折叠存储和运输，节省宝贵的运输空间和成本。

? 承载力强：亚源pp雨水模块采用镂空设计，有八根柱体支持，另如需加强型可以增加立柱数量。

? 结构稳定：亚源雨水模块采用反打开设计，组装成型后成为一体非常稳固。

? 节约空间：雨水模块安装在地面以下，上面可继续建绿化、广场、运动场等，不占用地面空间。

? 绿色环保：亚源雨水模块采用聚丙烯（pp）为原料，安全无污染，后期材料可回收利用。

? 维护便捷：亚源雨水模块设计有专用的反冲洗孔，方便沉积泥沙的冲洗。

产品用途：亚源雨水收集模块适用的区域非常广泛，涵盖城市住宅区、市政公共道路、广场、公园绿化、工业园区等，节约了有限的外部空间。

标准型可以安装在园林区，住宅区，加强型和特加强型可以安装在行车区域。

施工安装：雨水蓄水模块安装的流程:基础处理→土工布、土工膜铺装→模块的定位与码放→管道与模块的连接→基础回填及夯实→成品保护。

1：注意施工的尺寸，坑槽开挖尺寸必须大于产品设计尺寸，机械开挖接近设计尺寸时要采用人工开挖找平然后夯实原土；2：基础采用网状双向搭筋混凝土浇筑，平整率不应大于5‰，利用细沙找平；3：在地基基础上铺设土工布-土工膜-土工布，施工时保持两布一膜完全阻隔储水产品和地基底座，没有任何刮痕和开裂；4：定位各检查井口位置，垂直重叠安装模块，保持左右对齐，安装应采用木槌或橡胶锤；5：反冲洗管道立管应放置在一侧，各反冲洗系统管道应均匀分布； 6：雨水收集模块系统产品安装完毕后，外加一层聚苯板进行保护回填，成品应与土工布紧密接触，多余或者重叠部分用胶带粘结；7：雨水模块施工回填完毕后应设置明显的警示标志，严禁超过设计载荷物体的碾压；【篇二：hdpe蓄水模块水池施工方案】一、工程概况：本工程位于江西上饶三清山机场航站区，雨水蓄水池容量为地埋式1000m3（18m*18m*3.2m）。

第1篇一、项目背景随着城市化进程的加快，水资源短缺问题日益突出。

雨水作为一种重要的水资源，其利用率较低，浪费现象严重。

为了提高雨水利用率，减少水资源浪费，本项目拟在XX地区建设一套雨水回收系统。

本方案旨在为雨水回收系统的施工提供详细的指导和依据。

二、项目目标1. 提高雨水利用率，减少水资源浪费。

2. 降低城市排水压力，减轻污水处理负担。

3. 提高城市生态环境质量。

4. 为雨水回收系统提供可靠的技术保障。

三、施工范围1. 雨水收集区域：包括屋顶、道路、绿地等。

2. 雨水收集设施：雨水斗、雨水管道、调节池、过滤设施等。

3. 雨水处理设施：沉淀池、过滤池、消毒设施等。

4. 雨水利用设施：灌溉系统、绿化用水系统、景观用水系统等。

四、施工方案1. 施工准备（1）组织机构：成立雨水回收系统施工领导小组，负责项目的组织、协调和监督。

（2）人员配备：根据项目需求，配备项目经理、施工队长、技术员、质检员、安全员等。

（3）材料设备：采购雨水斗、雨水管道、调节池、过滤设施、沉淀池、过滤池、消毒设施、灌溉系统、绿化用水系统、景观用水系统等材料设备。

（4）施工图纸：根据设计图纸，编制施工图纸和技术规范。

2. 施工流程（1）雨水收集区域施工1）屋顶收集：在屋顶设置雨水斗，连接雨水管道，将屋顶雨水收集至调节池。

2）道路收集：在道路两侧设置雨水斗，连接雨水管道，将道路雨水收集至调节池。

3）绿地收集：在绿地设置雨水斗，连接雨水管道，将绿地雨水收集至调节池。

（2）雨水收集设施施工1）雨水斗安装：按照设计要求，将雨水斗安装在相应位置，确保安装牢固、密封良好。

2）雨水管道安装：按照设计要求，将雨水管道连接至雨水斗，确保管道安装平整、无破损。

3）调节池施工：按照设计要求，进行调节池的基础施工、墙体施工、池顶施工等。

4）过滤设施施工：按照设计要求，进行过滤设施的基础施工、墙体施工、池顶施工等。

（3）雨水处理设施施工1）沉淀池施工：按照设计要求，进行沉淀池的基础施工、墙体施工、池顶施工等。

建筑物雨水收集利用工程方案一、项目介绍随着全球环境问题日益突出，节约资源、保护环境已成为社会共识。

雨水是一种宝贵资源，有效地收集和利用雨水对于减少城市雨水排放、缓解城市内涝、增加城市绿化、降低供水压力都具有积极意义。

因此，本文结合实际情况，提出了建筑物雨水收集利用工程方案。

二、方案设计1. 雨水收集系统设计建筑物的屋面、平台等均设置雨水收集设施，通过雨水管道将雨水导入雨水箱或雨水池中进行储存。

在储存的雨水经过过滤净化后，可通过泵送系统或重力系统用于冲洗厕所、灌溉植物、景观喷泉等。

2. 系统工程设计雨水收集利用系统应包括雨水管网、雨水储存设施、过滤净化设备、供水泵站等。

设计应合理安排管网布局，选择高效的过滤净化设备，确保雨水质量符合国家标准，并保证供水泵站的正常运行。

3. 设备选择根据建筑物规模和雨水需求量，选择适当规格的雨水箱、雨水泵、过滤器、水泵、控制器等设备，并保证设备质量可靠，运行稳定。

4. 运行管理建立雨水收集利用系统的运行管理制度，包括日常巡检、设备维护保养、水质监测等内容，确保系统运行安全可靠、效果显著。

三、方案优势1. 节约资源：利用雨水替代自来水，减少用水量，节约水资源。

2. 保护环境：减少雨水排放，改善城市环境，减轻城市内涝问题。

3. 降低成本：雨水是免费资源，利用雨水可以降低建筑物的供水成本。

4. 增加绿化：雨水可用于灌溉植物，增加建筑物周围的绿化，美化环境。

四、方案实施步骤1. 调研分析：对建筑物周围环境、用水需求、雨水资源进行调研，明确实施雨水收集利用的可行性。

2. 设计方案：根据调研结果，制定详细的雨水收集利用工程方案，包括系统设计、设备选型等内容。

3. 设备购置：按照设计要求选购雨水收集利用系统所需设备，并确保设备符合要求。

4. 施工安装：按照设计方案进行施工和安装，保证工程质量达标。

5. 运行管理：建立完善的运行管理制度，负责日常的系统运行和维护管理。

五、结语建筑物雨水收集利用工程方案是一项重要的节水、环保举措，旨在促进可持续发展和建设节约型社会。

海绵城市雨水收集池采用PP蓄水模块施工工艺为收集道路雨水，经雨水管道收集后，经过截污挂篮可以拦截2mm较大垃圾和树叶，雨水弃流过滤装置可以排除前期2~5mm污染严重的雨水，前期预处理设备能很好的去除水中70%的污染物和垃圾，从而干净的雨水流入PP蓄水模块蓄水池。

设置冲洗管道进行冲洗，同时设置排污沟，可将沉淀物排出，避免池底形成沉泥，影响水质和蓄水效果，蓄水池后端设置雨水处理设备间，对水质进行进一步的净化处理，以保证出水达到用水水质要求。

1、雨水收集工艺流程2、设备工艺说明（1）预处理系统1）截污挂篮装置截污挂篮装置为PE成品材料制作，内置不锈钢过滤网和不锈钢提篮，内置过滤网径为2mm的过滤网可以拦截较大垃圾和树叶。

提篮设提手，可将篮子中的沉淀砂砾和过滤产生的垃圾清理，有效保护后期装置的正常工作。

2）弃流过滤装置降雨初期的雨水夹杂大量杂质，水质较差，对其进行弃流处理，弃流雨水直接排入市政雨水管网，对后期较为清澈的雨水进行收集储存后经适当的处理回用，以减少处理工序和降低运行费用。

3）雨水PP模块蓄水池蓄水池采用PP模块化水池，具有运输方便、组装便利、储水率高的特点，且施工快捷，可以解决模块吸附垃圾清理问题以及底部沉淀物排放问题，保证蓄水池的有效蓄水性和出水水质。

4）雨水处理系统采用雨水地埋式机房，内部配有多介质过滤器、消毒剂投加装置、混凝剂投加装置，一体化设计集过滤、循环、消毒、排污于一体，出水水质达到绿化浇洒的出水水质要求。

5）系统自动控制采用雨水系统控制器进行控制，控制器采用芯片程序控制，配有显示屏，可以做到对各蓄水液位的监控，水泵的工作，净化设备的控制，同时监控供水、排水、补水等情况。

3、雨水收集工艺流程图说明：①截污格栅提篮井及全自动弃流井采用成品井。

②雨水回用及出水井采用成品PE井。

③PP模块蓄水池尺寸为19.2×7.2×2.4m。

4、雨水模块施工流程土方开挖→混凝土基础施工→铺设土工布→模块的组装→土方回填1）土方开挖根据蓄水模块的埋深、现况地面标高及沟槽放坡坡度进行土方开挖，在地面用白灰撒出合槽槽口边线，采用反铲挖掘机开挖。
