电磁感应中的通电自感和断电自感Ø自感电动势总是阻碍导体中原电流的变化.Ø通过线圈中的电流不能发生突变，只能缓慢变化.Ø电流稳定时，自感线圈相当于普通导体.Ø线圈的自感系数越大，自感现象越明显，自感电动势只是延缓了过程的进行，但它不能使过程停止，更不能使过程反向.自感现象三个状态（直流电阻为0的理想线圈）Ø通电瞬间，线圈看成断路.Ø通电稳定时，线圈看成导线.Ø断电瞬间，线圈可视为电源，使闭合电路产生电流.分析自感现象时的两点注意：Ø通电自感线圈中的电流不能发生突变，即通电过程中，电流是逐渐变大的；断电过程中，电流是逐渐变小的，此时线圈可等效为“电源”，该“电源”与其他元件形成回路.Ø断电自感中，灯泡是否闪亮问题的判断通过灯泡的自感电流大于原电流时，灯泡闪亮；通过灯泡的自感电流小于等于原电流时，灯泡不会闪亮；题型1 通电自感题目：如图所示电路中电源的内阻不能忽略，A、B是两个完全相同的灯泡，L是自感系数较大的线圈，其直流电阻忽略不计.当电键K闭合时，下列说法正确的是( B )A.A比B先亮，然后A熄灭B.B比A先亮，然后B逐渐变暗，A逐渐变亮C.AB一起亮，然后A熄灭D.A、B一起亮.然后A逐渐变亮.B的亮度不变解析：开关闭合的瞬间，线圈由于自感阻碍电流通过，相当于断路，B灯先亮，之后线圈阻碍作用减弱，相当于电阻减小，则总电阻减小，总电流增大，路端电压减小，B灯所在支路电流减小，B灯变暗，A灯所在支路电流增大，A灯变亮.题型2 断电自感题目：图1和图2是教材中演示自感现象的两个电路图，L1和L2为电感线圈。
实验时，断开开关S1瞬间，灯A1突然闪亮，随后逐渐变暗;闭合开关S2，灯A2逐渐变亮，而另一个相同的灯A3立即变亮，最终A2与A3的亮度相同。
下列说法正确的是（）A.图1中，A1与L1的电阻值相同B.图1中，闭合开关S1，电路稳定后，A1中电流大于L1中电流C.图2中，变阻器R与L 2的电阻值相同D.图2中，闭合S2瞬间，L2中电流与变阻器R中电流相等解析：在图1中断开S1瞬间，灯A1突然闪亮，说明断开S1前，L1中的电流大于A1中的电流，故L1的阻值小于A1的阻值，A、B选项均错误；在题图2中，闭合S2瞬间，由于L2的自感作用，通过L2的电流很小，D错误；闭合S2后，最终A2与A3亮度相同，说明两支路电流相等，故R与L2的阻值相同，C项正确。

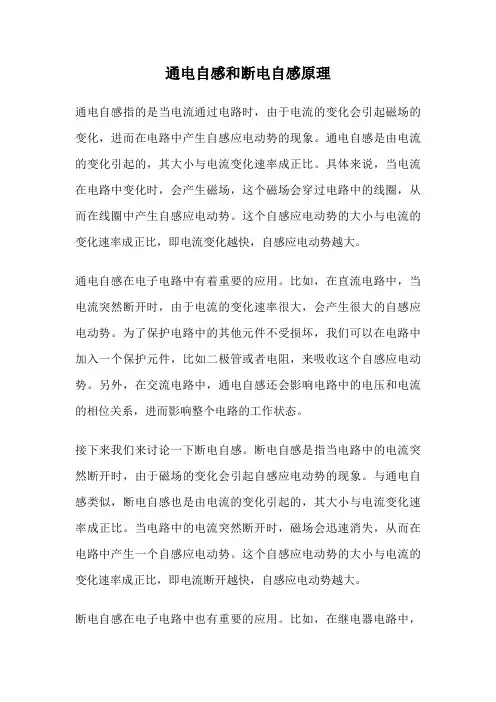

通电自感和断电自感原理通电自感指的是当电流通过电路时，由于电流的变化会引起磁场的变化，进而在电路中产生自感应电动势的现象。
通电自感是由电流的变化引起的，其大小与电流变化速率成正比。
具体来说，当电流在电路中变化时，会产生磁场，这个磁场会穿过电路中的线圈，从而在线圈中产生自感应电动势。
这个自感应电动势的大小与电流的变化速率成正比，即电流变化越快，自感应电动势越大。
通电自感在电子电路中有着重要的应用。
比如，在直流电路中，当电流突然断开时，由于电流的变化速率很大，会产生很大的自感应电动势。
为了保护电路中的其他元件不受损坏，我们可以在电路中加入一个保护元件，比如二极管或者电阻，来吸收这个自感应电动势。
另外，在交流电路中，通电自感还会影响电路中的电压和电流的相位关系，进而影响整个电路的工作状态。
接下来我们来讨论一下断电自感。
断电自感是指当电路中的电流突然断开时，由于磁场的变化会引起自感应电动势的现象。
与通电自感类似，断电自感也是由电流的变化引起的，其大小与电流变化速率成正比。
当电路中的电流突然断开时，磁场会迅速消失，从而在电路中产生一个自感应电动势。
这个自感应电动势的大小与电流的变化速率成正比，即电流断开越快，自感应电动势越大。
断电自感在电子电路中也有重要的应用。
比如，在继电器电路中，当继电器的线圈断电时，会产生很大的断电自感电动势。
为了保护继电器的其他元件不受损坏，我们可以在电路中加入一个保护元件，比如二极管或者电阻，来吸收这个断电自感电动势。
另外，在电源供电的电子设备中，断电自感也会对电路中的其他元件产生干扰，因此需要采取一些措施来防止这种干扰的发生。
总结起来，通电自感和断电自感是由电流的变化引起的自感应电动势的现象。
通电自感是电流通过电路时产生的自感应电动势，而断电自感是电流突然断开时产生的自感应电动势。
这两个现象在电子电路中有着重要的应用，需要我们合理设计电路，以保护其他元件不受损坏，并防止干扰的发生。

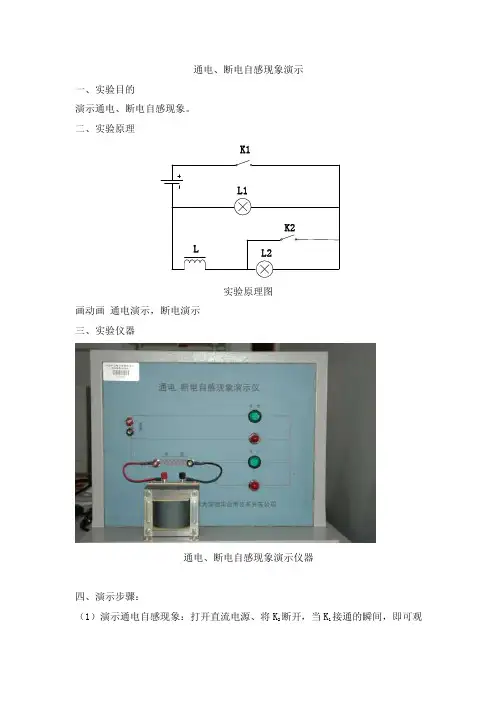

通电、断电自感现象演示
一、实验目的
演示通电、断电自感现象。
二、实验原理
K1
实验原理图
画动画通电演示，断电演示
三、实验仪器
通电、断电自感现象演示仪器
四、演示步骤：
（1）演示通电自感现象：打开直流电源、将K2断开，当K1接通的瞬间，即可观
察到L1先亮、L2滞后。
由于K1接通瞬间，L1直接并接在电源上，所以接通后，它马上就亮，而L2是与电感L串联之后才并接在电源上的，由于通电的一瞬间、电感L产生一个自感电动势，使得L2滞后于L1，这就充分说明了通电时的自感现象。
为了看的清楚可以反复将K1通断。
（2）演示断电自感现象：将K2合上（即将L2短路）K1断开（即断电）观察、可以发现在断电的瞬间L1突然亮了一下（比正常通电时还亮）这就是断电自感现象。
由于断电的瞬间，电感L产生一个自感电动势、通过L1放电，使得L1发光、为了观察清楚，可以反复将K1通断。
四、注意事项：（1）演示板背后电源变压器初级为交流220V，为防止触电，请勿触摸。
（2）防止巨烈振动，以免将灯泡振坏。
