压缩弹簧设计计算

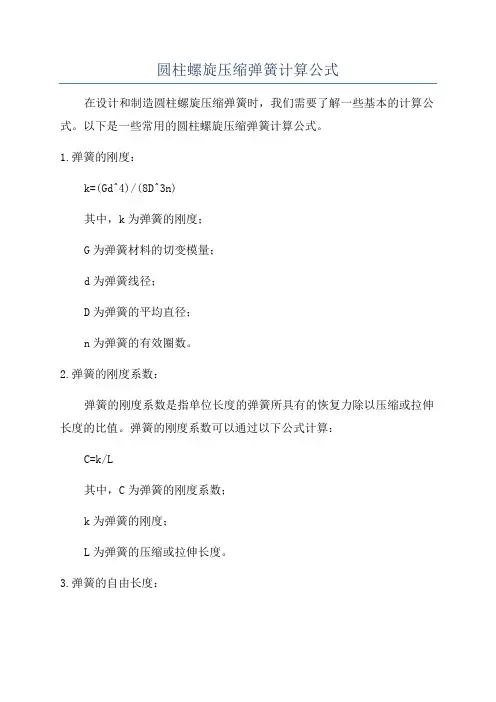

圆柱螺旋压缩弹簧计算公式在设计和制造圆柱螺旋压缩弹簧时，我们需要了解一些基本的计算公式。

以下是一些常用的圆柱螺旋压缩弹簧计算公式。

1.弹簧的刚度：k=(Gd^4)/(8D^3n)其中，k为弹簧的刚度；G为弹簧材料的切变模量；d为弹簧线径；D为弹簧的平均直径；n为弹簧的有效圈数。

2.弹簧的刚度系数：弹簧的刚度系数是指单位长度的弹簧所具有的恢复力除以压缩或拉伸长度的比值。

弹簧的刚度系数可以通过以下公式计算：C=k/L其中，C为弹簧的刚度系数；k为弹簧的刚度；L为弹簧的压缩或拉伸长度。

3.弹簧的自由长度：弹簧的自由长度是指在没有外力作用下，弹簧的两端之间的距离。

弹簧的自由长度可以通过以下公式计算：L0=N*d其中，L0为弹簧的自由长度；N为弹簧的有效圈数；d为弹簧线径。

4.弹簧的负荷：弹簧的负荷是指施加在弹簧上的外力。

弹簧的负荷可以通过以下公式计算：F=k*δ其中，F为弹簧的负荷；k为弹簧的刚度；δ为弹簧的变形量。

5.弹簧的变形量：弹簧的变形量是指弹簧在受外力作用下的压缩或拉伸长度。

弹簧的变形量可以通过以下公式计算：δ=F/k其中，δ为弹簧的变形量；F为弹簧的负荷；k为弹簧的刚度。

6.弹簧的应变能：弹簧的应变能是指弹簧在外力作用下储存的弹性能量。

E=(1/2)*k*δ^2其中，E为弹簧的应变能；k为弹簧的刚度；δ为弹簧的变形量。

这些公式可以用于设计和计算圆柱螺旋压缩弹簧的各种参数。

通过合理选择弹簧材料、线径、有效圈数等参数，可以满足不同机械装置的弹簧弹性需求。

需要注意的是，以上公式是基于理想情况下的计算，实际应用时还需要考虑一些实际因素的影响，如材料的疲劳性、临界应力等。

在实际应用中，计算公式只是指导性的参考，需要结合具体的工程要求和实际情况进行综合考虑和调整。

为了确保弹簧的安全可靠性和性能，通常还需要进行弹簧的强度计算、疲劳寿命评估等工作。

总而言之，圆柱螺旋压缩弹簧的计算涉及多个参数和公式，需要按照具体的工程需求和实际情况进行综合考虑和调整。

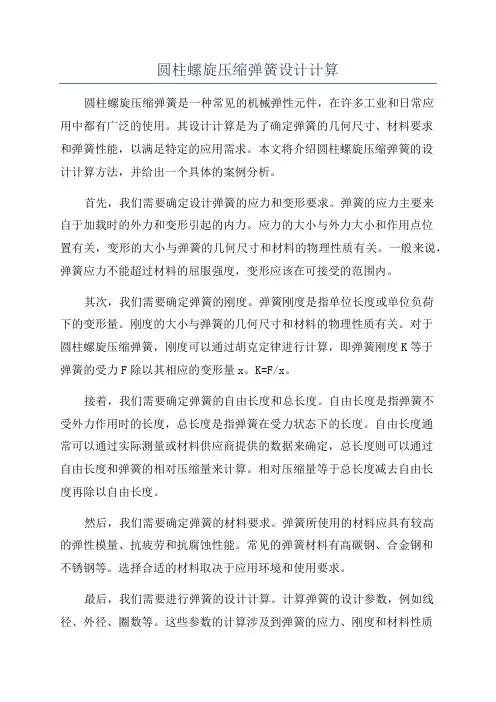

圆柱螺旋压缩弹簧设计计算圆柱螺旋压缩弹簧是一种常见的机械弹性元件，在许多工业和日常应用中都有广泛的使用。

其设计计算是为了确定弹簧的几何尺寸、材料要求和弹簧性能，以满足特定的应用需求。

本文将介绍圆柱螺旋压缩弹簧的设计计算方法，并给出一个具体的案例分析。

首先，我们需要确定设计弹簧的应力和变形要求。

弹簧的应力主要来自于加载时的外力和变形引起的内力。

应力的大小与外力大小和作用点位置有关，变形的大小与弹簧的几何尺寸和材料的物理性质有关。

一般来说，弹簧应力不能超过材料的屈服强度，变形应该在可接受的范围内。

其次，我们需要确定弹簧的刚度。

弹簧刚度是指单位长度或单位负荷下的变形量。

刚度的大小与弹簧的几何尺寸和材料的物理性质有关。

对于圆柱螺旋压缩弹簧，刚度可以通过胡克定律进行计算，即弹簧刚度K等于弹簧的受力F除以其相应的变形量x。

K=F/x。

接着，我们需要确定弹簧的自由长度和总长度。

自由长度是指弹簧不受外力作用时的长度，总长度是指弹簧在受力状态下的长度。

自由长度通常可以通过实际测量或材料供应商提供的数据来确定，总长度则可以通过自由长度和弹簧的相对压缩量来计算。

相对压缩量等于总长度减去自由长度再除以自由长度。

然后，我们需要确定弹簧的材料要求。

弹簧所使用的材料应具有较高的弹性模量、抗疲劳和抗腐蚀性能。

常见的弹簧材料有高碳钢、合金钢和不锈钢等。

选择合适的材料取决于应用环境和使用要求。

最后，我们需要进行弹簧的设计计算。

计算弹簧的设计参数，例如线径、外径、圈数等。

这些参数的计算涉及到弹簧的应力、刚度和材料性质等因素，通常可以通过经验公式或专业软件进行计算。

同时，我们还可以进行一些仿真和试验验证，以确保设计的准确性。

下面以一个具体的案例分析来说明圆柱螺旋压缩弹簧的设计计算。

案例：设计一个圆柱螺旋压缩弹簧，用于汽车悬挂系统中，要求弹簧的刚度为500 N/mm，应力不超过材料的屈服强度。

根据弹簧刚度的计算公式 K = F / x，我们可以计算F = K * x，其中K为刚度，x为变形量。

压簧、拉簧、扭簧弹力计算公式压力弹簧压力弹簧的设计数据，除弹簧尺寸外，更需要计算出最大负荷及变位尺寸的负荷；·弹簧常数：以k表示，当弹簧被压缩时，每增加1mm距离的负荷(kgf/mm)；·弹簧常数公式（单位：kgf/mm）：G=线材的钢性模数：琴钢丝G=8000，不锈钢丝G=7300，磷青铜线G=4500 ，黄铜线G=3500d=线径Do=OD=外径Di=ID=内径Dm=MD=中径=Do-dN=总圈数Nc=有效圈数=N-2弹簧常数计算范例:线径=2.0mm , 外径=22mm , 总圈数=5.5圈 ,钢丝材质=琴钢丝拉力弹簧的 k值与压力弹簧的计算公式相同·拉力弹簧的初张力：初张力等于适足拉开互相紧贴的弹簧并圈所需的力，初张力在弹簧卷制成形后发生。

拉力弹簧在制作时，因钢丝材质、线径、弹簧指数、静电、润滑油脂、热处理、电镀等不同，使得每个拉力弹簧初始拉力产生不平均的现象。

所以安装各规格的拉力弹簧时，应预拉至各并圈之间稍为分开一些间距所需的力称为初张力。

·初张力=P-（k×F1）=最大负荷-（弹簧常数×拉伸长度）·弹簧常数：以 k 表示,当弹簧被扭转时，每增加1°扭转角的负荷 (kgf/mm).·弹簧常数公式（单位：kgf/mm）:E=线材之钢性模数：琴钢丝E=21000 ,不锈钢丝E=19400 ,磷青铜线E=11200 ,黄铜线E=11200d=线径Do=OD=外径Di=ID=内径Dm=MD=中径=Do-dN=总圈数R=负荷作用的力臂p=3.1416。

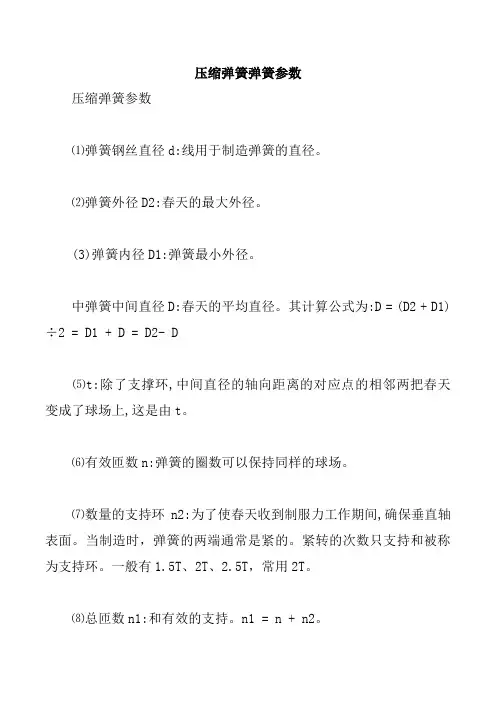

压缩弹簧弹簧参数
压缩弹簧参数
⑴弹簧钢丝直径d:线用于制造弹簧的直径。

⑵弹簧外径D2:春天的最大外径。

(3)弹簧内径D1:弹簧最小外径。

中弹簧中间直径D:春天的平均直径。

其计算公式为:D = (D2 + D1)÷2 = D1 + D = D2- D
⑸t:除了支撑环,中间直径的轴向距离的对应点的相邻两把春天变成了球场上,这是由t。

⑹有效匝数n:弹簧的圈数可以保持同样的球场。

⑺数量的支持环n2:为了使春天收到制服力工作期间,确保垂直轴表面。

当制造时，弹簧的两端通常是紧的。

紧转的次数只支持和被称为支持环。

一般有1.5T、2T、2.5T，常用2T。

⑻总匝数n1:和有效的支持。

n1 = n + n2。

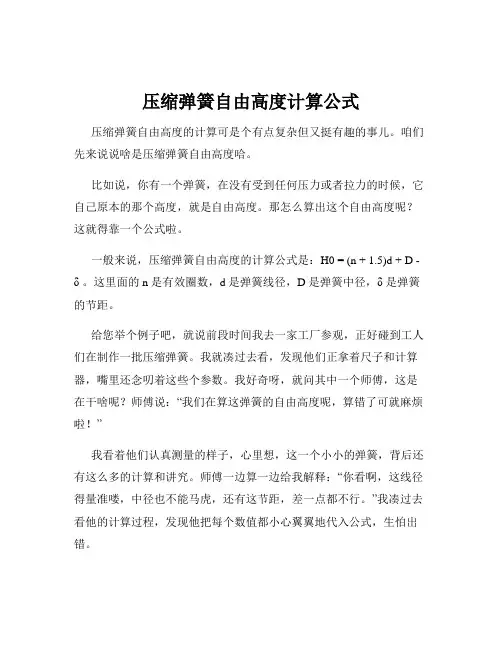

⑼自由高度H0:弹簧的高度没有外力。

H0 = nt + (n2-0.5) d = nt + 1.5d (n2 = 2时)
弹黄展开长度:当线圈弹簧线的长度要求。

L≈n1(ЛD2) 2 + n2(压缩弹簧)L =ЛD2 n +钩延伸长度(张力弹簧)
⑾螺旋方向:左、右旋转,旋转是常用的。

图中没有显示右转。

旋弹簧卷绕比:中间直径D的比值的焊丝直径D。

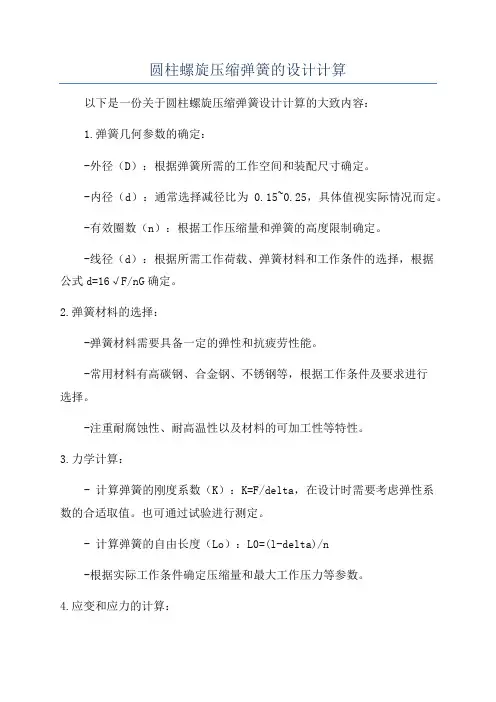

圆柱螺旋压缩弹簧的设计计算以下是一份关于圆柱螺旋压缩弹簧设计计算的大致内容：1.弹簧几何参数的确定：-外径（D）：根据弹簧所需的工作空间和装配尺寸确定。

-内径（d）：通常选择减径比为0.15~0.25，具体值视实际情况而定。

-有效圈数（n）：根据工作压缩量和弹簧的高度限制确定。

-线径（d）：根据所需工作荷载、弹簧材料和工作条件的选择，根据公式d=16√F/nG确定。

2.弹簧材料的选择：-弹簧材料需要具备一定的弹性和抗疲劳性能。

-常用材料有高碳钢、合金钢、不锈钢等，根据工作条件及要求进行选择。

-注重耐腐蚀性、耐高温性以及材料的可加工性等特性。

3.力学计算：- 计算弹簧的刚度系数（K）：K=F/delta，在设计时需要考虑弹性系数的合适取值。

也可通过试验进行测定。

- 计算弹簧的自由长度（Lo）：L0=(l-delta)/n-根据实际工作条件确定压缩量和最大工作压力等参数。

4.应变和应力的计算：-根据弹簧的受力情况，计算每个弹簧环的应变和应力，并进行验证。

- 弹簧环的应变应力计算公式：sigma = F/A, epsilon = (delta - delta_0)/h。

-其中，A为截面面积，h为每圈弹簧环的高度。

5.强度验证：-根据所选材料的特性和弹簧的工作条件，进行强度验证。

-检查弹簧是否满足弹性限制、屈曲限制和疲劳限制等要求。

-通过有限元分析和试验等方法进行验证。

6.弹簧的热处理和表面处理：-根据弹簧材料的要求和工作环境进行热处理，如淬火、回火等。

-对于特殊要求的弹簧，可能需要进行表面处理，如电镀、喷涂等。

7.弹簧的装配和检验：-弹簧装配时需注意其方向，以及与周围零件的配合要求。

-弹簧经过设计和制造后，需要进行功能和质量的检验，确保其能够稳定工作。

这仅仅是一个简单的大致设计计算步骤，实际的设计过程中还需要考虑到更多详细的参数和因素，如温度、摩擦系数、阻尼等等。

同时，还需要结合实际项目需求、制造工艺、经验和实验等方法进行综合评估和调整。

压缩弹簧压力计算公式F=k*x其中，F表示弹力，k表示弹簧的弹性系数，x表示弹簧的形变量。

弹簧的弹性系数k是表示弹簧刚度的一个常数，其单位是N/m。

弹性系数的大小与弹簧的刚度成正比。

刚度越大，弹性系数就越大，弹簧变形越小；反之亦然。

形变量x是指弹簧的变形量。

当外力作用于弹簧时，弹簧会因而发生形变，形变量表示弹簧的压缩或伸展的程度。

形变量的单位通常是米。

1.弹簧受力平衡原理当外力作用于弹簧时，弹簧内部各点受到的应力和变形都保持平衡。

根据受力平衡原理，可以得到其中一截面上的外力与内力之间的关系式。

2.应力-应变关系根据胡克定律，应力与应变之间的关系式可以写为：σ=E*ε其中，σ表示应力，E表示弹簧的杨氏模量，ε表示应变。

应力是单位面积上的力，单位是帕斯卡（Pa），表示为N/m²。

杨氏模量是描述固体材料弹性性能的物理量，单位是帕斯卡（Pa）。

应变是单位长度上的变形量，是一个无量纲量。

3.弹簧变形与应变的关系由于弹簧在压缩过程中无法保持完全均匀形变，故无法应用长度不变原理。

我们可以假设弹簧的变形是线弹性的，且弹簧截面积保持不变。

这样，弹簧的应变与形变量之间可以表示为：ε=ΔL/L其中，ΔL表示弹簧的变形量，L表示弹簧的原始长度。

4.弹性系数k的计算根据弹性系数的定义，该值可以表示为应力与应变的比例系数。

由应力-应变关系式，我们可以得到：σ=E*εk*x/A=E*ΔL/Lk=E*A/L其中，A表示弹簧的截面积。

5.弹簧的压力计算将弹性系数k的计算结果代入弹簧的压力计算公式，可以得到：F=k*xF=E*A*ΔL/L以上就是压缩弹簧压力计算公式的推导过程。

根据此公式，我们可以通过测量弹簧的形变量和已知的材料参数，计算出弹簧所产生的压力。

这个公式在设计和选择弹簧系统时非常有用，可以帮助工程师确定所需的弹簧参数，以满足特定的压力需求。

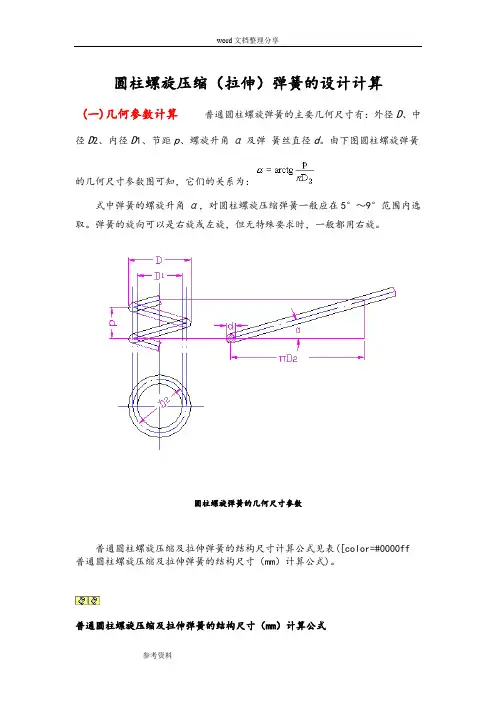

圆柱螺旋压缩（拉伸）弹簧的设计计算(一)几何参数计算普通圆柱螺旋弹簧的主要几何尺寸有：外径D、中径D2、内径D1、节距p、螺旋升角α及弹簧丝直径d。

由下图圆柱螺旋弹簧的几何尺寸参数图可知，它们的关系为：式中弹簧的螺旋升角α，对圆柱螺旋压缩弹簧一般应在5°～9°范围内选取。

弹簧的旋向可以是右旋或左旋，但无特殊要求时，一般都用右旋。

圆柱螺旋弹簧的几何尺寸参数普通圆柱螺旋压缩及拉伸弹簧的结构尺寸计算公式见表([color=#0000ff 普通圆柱螺旋压缩及拉伸弹簧的结构尺寸（mm）计算公式)。

普通圆柱螺旋压缩及拉伸弹簧的结构尺寸（mm）计算公式质量m sm s=γ为材料的密度，对各种钢，γ=7700kg/；对铍青•(二)特性曲线弹簧应具有经久不变的弹性，且不允许产生永久变形。

因此在设计弹簧时，务必使其工作应力在弹性极限范围内。

在这个范围内工作的压缩弹簧，当承受轴向载荷P时，弹簧将产生相应的弹性变形，如右图a所示。

为了表示弹簧的载荷与变形的关系，取纵坐标表示弹簧承受的载荷，横坐标表示弹簧的变形，通常载荷和变形成直线关系(右图b)。

这种表示载荷与变形的关系的曲线称为弹簧的特性曲线。

对拉伸弹簧，如图<圆柱螺旋拉伸弹簧的特性曲线>所示，图b为无预应力的拉伸弹簧的特性曲线；图c为有预应力的拉伸弹簧的特性曲线。

右图a中的H0是压缩弹簧在没有承受外力时的自由长度。

弹簧在安装时，通常预加一个压力F min，使它可靠地稳定在安装位置上。

F min称为弹簧的最小载荷(安装载荷)。

在它的作用下，弹簧的长度被压缩到H1其压缩变形量为λmin。

F max为弹簧承受的最大工作载荷。

在F max作用下，弹簧长度减到H2，其压缩变形量增到λmax。

λmax与λmin的差即为弹簧的工作行程圆柱螺旋压缩弹簧的特性曲线h,h=λmax-λmin。

F lim为弹簧的极限载荷。

在该力的作用下，弹簧丝内的应力达到了材料的弹性极限。

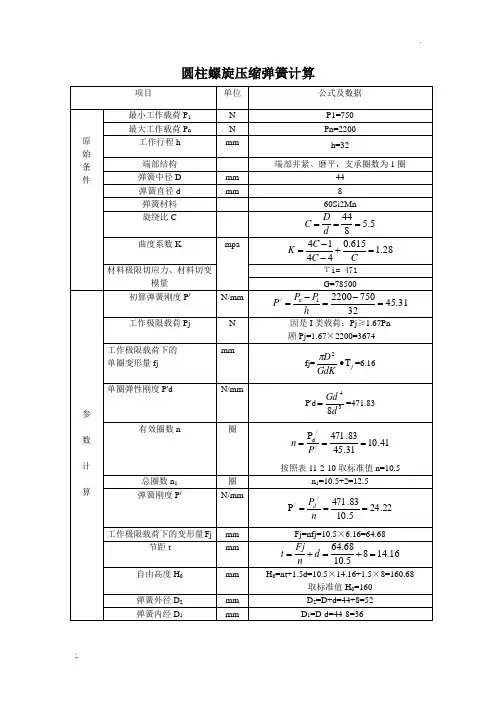

弹簧设计计算步骤
线径d=φ 1.8mm内径Di=14mm
有效卷数Na=40总卷数Nt=42
左 座卷数Nzl=1左座研削补正系数Gnl=0（有研削=-0.75、右 座卷数Nzr=1右座研削补正系数Gnr=0（有研削=-0.75、横弹性系数G=68500（SW-C、SWP-A、SWP-B =78500N/mm2
SUS304-WPB =68500N/mm2
SUS631J1-WPC =73500N/mm2 )
弹性系数k=0.56972N/mm k＝G*d4/（8*Na*（Di+d）3）
提供的力N=40N发生形变的长度L=70.2
形变时长度L1=190mm自由时的长度L0=260
密着高度Hs=75.6mm
密着时荷重Ps=105.176N
弹簧系数C=8.77778C=(Di+d)/d
注：弹簧系数C数值，必须符合下面要求。

压力修正系数k= 1.16649k=（4C-1)/(4C-4)+0.615/C
压缩容许压力∫emax=850注：∫emax具体数值，根据材料，从下面表格读取。

最大允许荷重Pmax=105.62Pmax=∫emax*∏*d 3/(8*(Di+d)*k)
荷重比
Rp=
37.87%
注：Rp的数值必须在20%-80%之间，才能说明弹簧设
（有研削=-0.75、无研削=0）
（有研削=-0.75、无研削=0）材料，从下面表格读取。

才能说明弹簧设计合理。

弹簧计算公式弹簧计算公式是用来计算弹簧的弹力的数学公式。

弹簧是一种用来存储和释放能量的弹性元件，广泛应用于各种机械装置和工具中。

根据弹簧的形状和用途，可以分为压簧、拉簧和扭簧。

下面将分别介绍这三种弹簧的弹力计算公式。

1.压簧弹力计算公式压簧是一种用于承受压缩力的弹簧，通常由钢丝绕成螺旋形。

压簧的弹力与其形状、材料的物理性质以及受到的压缩力有关。

压簧的弹力计算公式如下：F=k*x其中，F表示弹簧的弹力，k是一个常数，称为簧系数，x是压簧的变形量。

压簧的弹力与其变形量呈线性关系，即弹簧的弹力与其压缩或拉伸的距离成正比。

簧系数k的大小取决于弹簧的材料和几何形状。

2.拉簧弹力计算公式拉簧是一种用于承受拉力的弹簧，通常由钢丝绕成螺旋形。

拉簧的弹力与其形状、材料的物理性质以及受到的拉力有关。

拉簧的弹力计算公式如下：F=k*x其中，F表示弹簧的弹力，k是一个常数，称为拉簧的刚度系数或簧系数，x是拉簧的变形量。

拉簧的弹力与其变形量呈线性关系，即弹簧的弹力与其拉伸或压缩的长度成正比。

簧系数k的大小取决于弹簧的材料和几何形状。

3.扭簧弹力计算公式扭簧是一种用于承受扭转力的弹簧，通常由钢丝绕成螺旋形。

扭簧的弹力与其形状、材料的物理性质以及受到的扭转力矩有关。

扭簧的弹力计算公式如下：T=k*φ其中，T表示弹簧的扭力，k是弹簧的刚度系数或簧系数，φ是弹簧的扭转角度。

扭簧的弹力与其扭转角度成正比。

簧系数k的大小取决于弹簧的材料和几何形状。

需要注意的是，以上的公式都是基于线性弹性假设的情况下推导出来的。

实际上，弹簧的变形行为通常是非线性的，因此在计算弹力时需要考虑非线性效应，例如在变形量较大或载荷较高的情况下。

除了弹力的计算公式，还可以根据实际需要计算弹簧的弹性系数、刚度系数、临界长度等参数。

这些参数对于设计和选择弹簧具有重要意义，可以保证弹簧在工作过程中具有足够的弹性和耐力。
