电压表的使用方法_数字电压表的使用方法图解

数字电压表的介绍数字电压表是一种用于测量电压的电子仪器，它可以将电压转换为数字信号，并显示在数字显示屏上。

数字电压表具有精度高、测量范围广、易于读数等优点，因此在电子工程、电力工程、通信工程等领域得到了广泛应用。

一、数字电压表的分类数字电压表按照测量范围和精度的不同，可以分为模拟式数字电压表和数字式数字电压表两种。

模拟式数字电压表是一种将电压信号转换为模拟信号，再通过模拟电路进行处理，最终显示在指针式表盘上的电压表。

它的优点是测量范围广，但精度相对较低。

数字式数字电压表是一种将电压信号直接转换为数字信号，并通过数字电路进行处理，最终显示在数字显示屏上的电压表。

它的优点是精度高、测量范围广、易于读数等。

二、数字电压表的工作原理数字电压表的工作原理是将待测电压信号通过电路转换为数字信号，再通过数字电路进行处理，最终显示在数字显示屏上。

数字电压表的输入电路通常由一个电阻分压器和一个运算放大器组成。

电阻分压器将待测电压信号分压为适合于运算放大器输入的电压信号，运算放大器将输入信号放大并转换为数字信号，再通过数字电路进行处理，最终显示在数字显示屏上。

三、数字电压表的使用方法数字电压表的使用方法相对简单，只需将待测电压信号接入数字电压表的输入端，选择合适的测量范围和测量模式，即可读取电压值。

在使用数字电压表时，需要注意以下几点：1.选择合适的测量范围和测量模式，避免超出数字电压表的测量范围和精度。

2.在测量直流电压时，需要注意电压的正负极性，避免误读电压值。

3.在测量交流电压时，需要选择合适的测量模式，避免误读电压值。

4.在测量高电压时，需要使用专门的高压探头，避免电击危险。

四、数字电压表的应用领域数字电压表广泛应用于电子工程、电力工程、通信工程等领域，常用于测量电路中的电压、电流、电阻等参数。

在电子工程中，数字电压表常用于测量电路中的电压、电流、电阻等参数，以确保电路的正常工作。

在电力工程中，数字电压表常用于测量电力系统中的电压、电流、功率等参数，以确保电力系统的正常运行。

完整版)数字万用表使用方法图解数字万用表是一种简单易用的测量仪器。

本文将介绍数字万用表的正确使用方法，包括电压、电阻、电流、二极管、三极管和MOS场效应管的测量方法，帮助您更好地掌握万用表的使用技巧。

一、电压的测量1、直流电压的测量：先将黑表笔插入“COM”孔，红表笔插入“VΩ”孔。

将旋钮调到比估计值大的量程，接着将表笔接在电源或电池两端，保持稳定。

数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，需加大量程后再测量。

如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。

2、交流电压的测量：将旋钮调到交流档“V～”所需的量程，测量方法与直流电压相同。

无论测量交流还是直流电压，都要注意人身安全，避免用手触摸表笔的金属部分。

二、电流的测量1、直流电流的测量：先将黑表笔插入“COM”孔。

若测量大于200mA的电流，则将红表笔插入“10A”插孔，将旋钮调到直流“10A”档；若测量小于200mA的电流，则将红表笔插入“200mA”插孔，将旋钮调到直流200mA以内的合适量程。

将万用表串进电路中，保持稳定，即可读数。

若显示为“1.”，需加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。

2、交流电流的测量：测量方法与直流电流相同，不过档位应该调到交流档位。

电流测量完毕后应将红笔插回“VΩ”孔，避免直接测电压导致设备损坏。

三、电阻的测量将表笔插进“COM”和“VΩ”孔中，将旋钮调到“Ω”中所需的量程，用表笔接在电阻两端金属部位。

读数时，要保持表笔和电阻有良好的接触；注意单位：在“200”档时单位是“Ω”，在“2K”到“200K“档时单位为“KΩ”，“2M”以上的单位是“MΩ”。

可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度。

四、二极管的测量：将黑表笔插入“COM”孔，红表笔插入“VΩ”孔。

将二极管的阳极接到红表笔，阴极接到黑表笔，旋钮调到二极管档位，即可读出二极管的正向压降和反向电阻。

电压表的使用方法：一、电压表的连接方法：（1）：观察指针是否指在“零”刻度线处，若没有，需要调节调零按钮先将指针调“零”。

（2）：电压表必须和被测用电器并联。

注意1.如果电压表和被测用电器串联，会导致电压表的示数等于电源电压，小灯泡不发光。

2．可以将电压表直接接在电源两级之间，这样可以测出电源的电压值。

（3）必须让电流从电压表的正接线柱（红色）进入，再从负接线柱（黑色）流出。

（正接线柱靠近电源正极，负接线柱靠近电源负极）注意：如果电压表的正负极接反，指针会反转。

（4）：必须正确选择电压表的量程。

注意：1：再能估测电压大小的情况，先估测，在选择合适的量程。

2：无法估测时，利用法选量程。

试触法选量程的具体操作方法：（1）：首先接0—15v的量程，将开关迅速闭合并断开，眼睛观察指针是否超过最大量程的刻度线，若超过需要换用更大量程的电压表。

（2）：如果指针的偏转没有超出量程，但电压表示数大于3V，应接0—15V的量程。

（3）：如果电压表示数小于3V，应接0—3V 的量程。

二、电压表的读数：（1）：明确所选电压表的量程。

（根据所接线来判断）（2）：看清每个量程的分度值：0—V 的量程，分度值是V；0—V的量程，分度值是V。

（3）：读出示数.(明确指针向右偏转的格子数)注意：：先读大格，再读小格。

提醒：同一刻度线处，大量程的示数等于小量程示数的倍。

:三、认识电压表理想电压表的电阻无穷大，电流无法通过，相当于断开。

近似看作断路。

用法1：电压表直接接在电源两级之间，可以测出电源的电压值用法2：串联电路中只有一个用电器，用电压表与用电器串联测出用电器的电压，与电源电压相等用法3：串联电路中有两个用电器，电压表与哪个用电器并联就测哪个用电器的电压串联电路也成为：电路，即易考点：结论：电压表不能同时测和的电压用法4：电压表测并联电路电压并联电路电压的特点：用法5：电路故障及现象：电压表串联在电路中现象：电压表示数；灯泡：；电流表：用法6：接线柱问题。

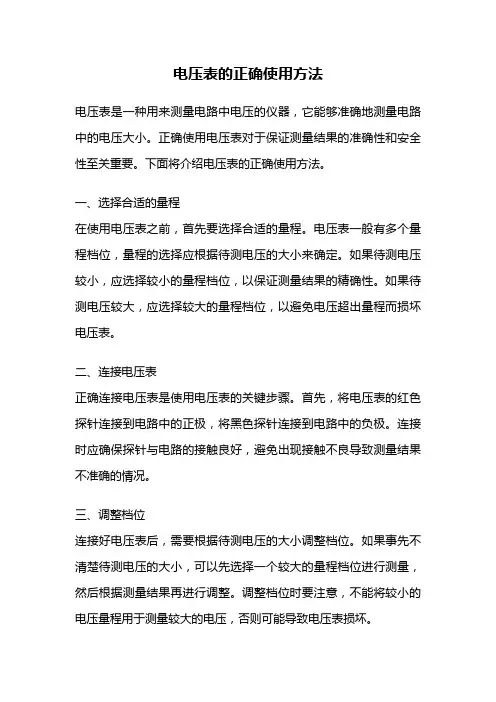

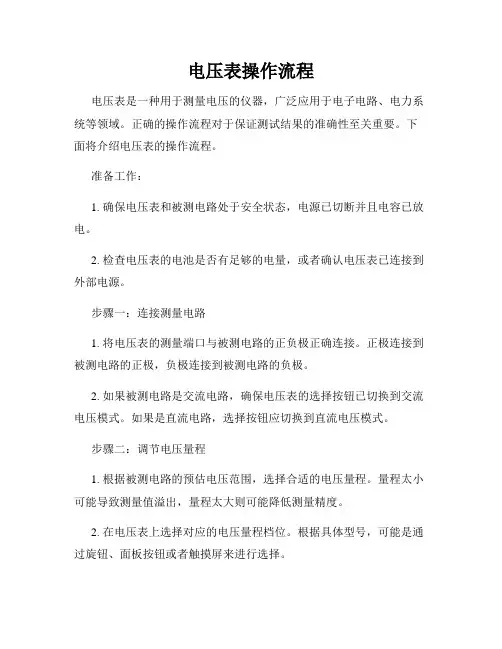

电压表的正确使用方法电压表是一种用来测量电路中电压的仪器，它能够准确地测量电路中的电压大小。

正确使用电压表对于保证测量结果的准确性和安全性至关重要。

下面将介绍电压表的正确使用方法。

一、选择合适的量程在使用电压表之前，首先要选择合适的量程。

电压表一般有多个量程档位，量程的选择应根据待测电压的大小来确定。

如果待测电压较小，应选择较小的量程档位，以保证测量结果的精确性。

如果待测电压较大，应选择较大的量程档位，以避免电压超出量程而损坏电压表。

二、连接电压表正确连接电压表是使用电压表的关键步骤。

首先，将电压表的红色探针连接到电路中的正极，将黑色探针连接到电路中的负极。

连接时应确保探针与电路的接触良好，避免出现接触不良导致测量结果不准确的情况。

三、调整档位连接好电压表后，需要根据待测电压的大小调整档位。

如果事先不清楚待测电压的大小，可以先选择一个较大的量程档位进行测量，然后根据测量结果再进行调整。

调整档位时要注意，不能将较小的电压量程用于测量较大的电压，否则可能导致电压表损坏。

四、测量电压调整好档位后，就可以开始测量电压了。

将电压表的探针分别连接到待测电压的正负极上，然后读取电压表上显示的数值。

在读取数值时，要注意读数的准确性，可以多次测量取平均值，以提高测量结果的准确性。

五、断开连接测量完成后，要及时断开电压表与电路的连接，避免长时间连接导致电压表的过度使用。

断开连接时要注意轻拿轻放，避免探针与电路的短路，造成意外伤害或设备损坏。

六、注意安全在使用电压表时，安全是至关重要的。

在连接电压表之前，务必确保电路处于断开状态，以避免触电的危险。

在连接和断开电压表时，要轻拿轻放，避免过度用力导致设备损坏或意外伤害。

此外，还要注意保持工作环境的干燥和清洁，避免水和灰尘进入电压表，影响测量结果或损坏设备。

总结起来，正确使用电压表需要选择合适的量程、正确连接电压表、调整档位、测量电压、断开连接和注意安全。

只有掌握了这些正确的使用方法，才能保证测量结果的准确性和自身的安全。

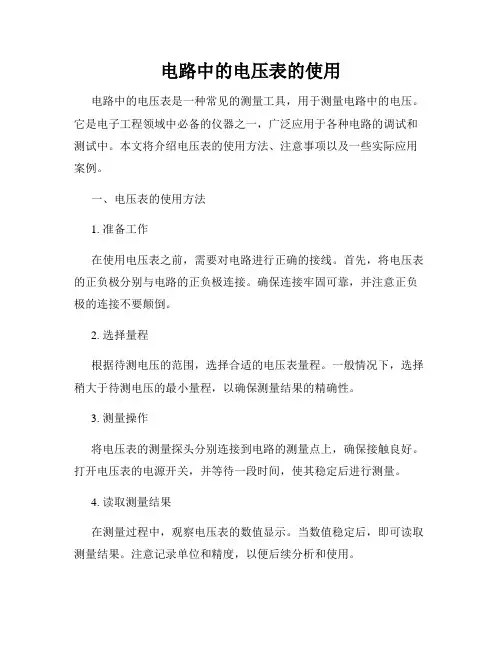

电路中的电压表的使用电路中的电压表是一种常见的测量工具，用于测量电路中的电压。

它是电子工程领域中必备的仪器之一，广泛应用于各种电路的调试和测试中。

本文将介绍电压表的使用方法、注意事项以及一些实际应用案例。

一、电压表的使用方法1. 准备工作在使用电压表之前，需要对电路进行正确的接线。

首先，将电压表的正负极分别与电路的正负极连接。

确保连接牢固可靠，并注意正负极的连接不要颠倒。

2. 选择量程根据待测电压的范围，选择合适的电压表量程。

一般情况下，选择稍大于待测电压的最小量程，以确保测量结果的精确性。

3. 测量操作将电压表的测量探头分别连接到电路的测量点上，确保接触良好。

打开电压表的电源开关，并等待一段时间，使其稳定后进行测量。

4. 读取测量结果在测量过程中，观察电压表的数值显示。

当数值稳定后，即可读取测量结果。

注意记录单位和精度，以便后续分析和使用。

二、电压表的注意事项1. 保持安全在使用电压表时，必须注意保持安全。

首先，要确保测量的电路处于断电状态。

其次，避免触及裸露导线或高电压部分，避免发生触电事故。

2. 防止过载电压表有一定的额定测量范围，超出范围可能会对电压表造成损坏。

因此，在测量前要估计待测电压的大小，选择合适的量程避免过载。

3. 注意测量点的选择在电路中，有些测量点可能存在高电压或高电流的情况。

在选择测量点时，要注意电压表的额定测量范围，并避免接触到高压和高流的部分，以免损坏电压表。

4. 保持仪器精度电压表作为一种精密的测量工具，需要定期校准和维护，以确保其测量的准确性和稳定性。

同时，在使用过程中要避免碰撞和振动，以免影响仪器的精度。

三、实际应用案例1. 家用电路的维修当家庭中的电路出现故障时，可以使用电压表来检测故障点。

通过测量各个端口的电压，可以确定是否存在电压异常和短路情况，进而解决电路故障。

2. 电池电压测量电压表可以用于测量电池的电压。

通过连接电池的正负极至电压表，可以直接读取电池的电压水平。

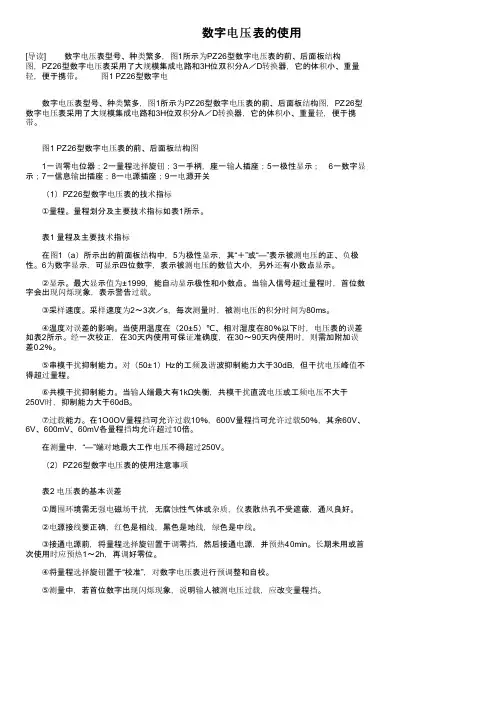

数字电压表的使用[导读] 数字电压表型号、种类繁多，图1所示为PZ26型数字电压表的前、后面板结构图，PZ26型数字电压表采用了大规模集成电路和3H位双积分A／D转换器，它的体积小、重量轻，便于携带。

图1 PZ26型数字电 数字电压表型号、种类繁多，图1所示为PZ26型数字电压表的前、后面板结构图，PZ26型数字电压表采用了大规模集成电路和3H位双积分A／D转换器，它的体积小、重量轻，便于携带。

图1 PZ26型数字电压表的前、后面板结构图 1一调零电位器；2一量程选择旋钮；3一手柄，座一输人插座；5一极性显示；　6一数字显示；7一信息输出插座；8一电源插座；9一电源开关 （1）PZ26型数字电压表的技术指标 ①量程。

量程划分及主要技术指标如表1所示。

表1 量程及主要技术指标 在图1（a）所示出的前面板结构中，5为极性显示，其“＋”或“—”表示被测电压的正、负极性。

6为数字显示，可显示四位数字，表示被测电压的数值大小，另外还有小数点显示。

②显示。

最大显示值为±1999，能自动显示极性和小数点。

当输入信号超过量程时，首位数字会出现闪烁现象，表示警告过载。

③采样速度。

采样速度为2～3次／s，每次测量时，被测电压的积分时间为80ms。

④温度对误差的影响。

当使用温度在（20±5）℃、相对湿度在80％以下时，电压表的误差如表2所示。

经一次校正，在30天内使用可保证准确度，在30～90天内使用时，则需加附加误差0.2％。

⑤串模干扰抑制能力。

对（50±1）Hz的工频及谐波抑制能力大于30dB，但干扰电压峰值不得超过量程。

⑥共模干扰抑制能力。

当输人端最大有1kΩ失衡，共模干扰直流电压或工频电压不大于250V时，抑制能力大于60dB。

⑦过载能力。

在1O0OV量程挡可允许过载10％，600V量程挡可允许过载50％，其余60V、6V、600mV、60mV各量程挡均允许超过10倍。
