集成16位电平设置DAC 的四通道参数测量单元AD5522Rev. FDocument FeedbackInformation furnished by Analog Devices is believed to be accurate and reliable. However, no responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other rights of third parties that may result from its use. Specifications subject to change without notice. No license is granted by implication or otherwise under any patent or patent rights of Analog Devices. Trademarks andregistered trademarks are the property of their respective owners.One Technology Way, P .O. Box 9106, Norwood, M A 02062-9106 U.S.A.Tel: 781.329.4700 ©2008-2018 Analog Devices, Inc. All rights reserved. Technical Support /cn特性四通道参数测量单元(PMU)电压驱动(FV)、电流驱动(FI)、高阻输出(FN)、测量电压(MV)、测量电流(MI)功能4个可编程电流范围（内部R SENSE ） ±5μA 、±20μA 、±200μA 和±2 mA1个可编程电流范围，最高达±80 mA （外部R SENSE ） 22.5 V FV 范围，可以不对称电源轨操作 集成的16位DAC 提供可编程电平 片内集成增益和偏置校正 低电容输出适用于无继电器系统 每通道带有片内比较器 FI 电压箝位和FV 电流箝位 带有Guard 驱动放大器 支持系统PMU 连接 可编程温度关断功能 SPI 和LVDS 兼容接口紧凑型80引脚TQFP 封装，可选散热焊盘（顶部或底部）应用自动测试设备(ATE) 引脚参数测量单元 通断测试和漏电流测试 器件电源 仪器仪表源表测量单位(SMU) 精密测量功能框图图1.SENSETO ±80mA)06197-001AD5522目录特性 (1)应用 (1)功能框图 (1)修订历史 (3)概述 (4)技术规格 (6)时序特性 (11)绝对最大额定值 (15)热阻 (15)ESD警告 (15)引脚配置和功能描述 (16)典型性能参数 (22)术语 (29)工作原理 (30)输出放大器 (30)比较器 (30)箝位 (30)电流范围选择 (31)高电流范围 (31)测量电流增益 (32)VMID电压 (32)选择电源轨 (33)测量输出（MEASOUTx引脚） (33)被测器件地(DUTGND) (33)Guard放大器 (34)补偿电容 (34)系统输出和检测开关 (35)温度传感器 (35)DAC电平 (36)偏置DAC (36)增益和偏置寄存器 (36)缓存的X2寄存器 (37)基准电压(VREF) (37)基准电压源选择 (37)校准 (38)其它校准 (39)系统级校准 (39)电路工作原理 (40)电压驱动(FV)模式 (40)电流驱动(FI)模式 (41)串行接口 (42)SPI接口 (42)LVDS接口 (42)串行接口写模式 (42)RESET功能 (42)BUSY和LOAD功能 (42)寄存器更新速率 (44)寄存器选择 (44)写系统控制寄存器 (46)写PMU寄存器 (48)写DAC寄存器 (50)读寄存器 (53)系统控制寄存器的回读 (54)PMU寄存器的回读 (55)比较器状态寄存器的回读 (56)警报状态寄存器的回读 (56)DAC寄存器的回读 (57)应用信息 (58)上电默认值 (58)上电时设置设备 (58)更改模式 (59)需要的外部器件 (59)电源去耦 (60)上电顺序 (60)AD5522的典型应用 (60)外形尺寸 (62)订购指南 (63)AD5522修订历史2018年6月—修订版E至修订版F更改表1 (7)更改表2 (11)更改图5 (13)更改选择电源轨部分和表10注释2 (33)移动表11 (34)更改表11 MV传递函数和表11注释3 (34)更改表39 (60)更改“订购指南” (63)2012年5月—修订版D至修订版E更改表11 MV传递函数 (33)2011年2月—修订版C至修订版D更改测量电流、增益误差温度系数参数 (6)更改电流驱动、共模误差（增益=5）和共模误差（增益=10）参数 (7)更改图5 (13)更改图6 (14)更改图15 (22)更改高电流范围部分 (31)更改增益和偏移寄存器部分 (36)更改表17尾注1和图56 (43)更改寄存器更新率和图57 (44)更改表28中关于位15到位0的描述 (50)2010年5月—修订版B至修订版C更改补偿电容器部分 (34)更改增益和偏移寄存器部分 (36)更改表14和减少零量程误差部分 (38)更改串行接口写模式部分和BUSYLOAD功能部分 (42)更改表17 (43)增加表18；重新排序 (43)更改寄存器更新率部分 (44)更改表23 (46)更改表31 ......................................................................................... 54 2009年10月—修订版A至修订版B更改表1 (6)更改表2 (11)增加图13和图15；重新排序 (22)增加图16 (23)更改图21 (23)更改箝位部分 (30)更改表22、位21至位18说明 (44)更改表25、位9说明 (47)更改表28 (49)更改图59 (59)2008年10月—修订版0至修订版A更改表1 (6)更改表2的4 DAC X1参数 (11)更改表3 (12)更改表4回流焊接参数 (15)更改图18、图19、图20和图21 (23)更改图25 (24)更改驱动放大器部分 (29)更改箝位部分 (29)更改高电流范围部分 (30)更改选择电源轨部分 (32)更改补偿电容器部分 (33)增加表14，重新排序 (36)更改基准选择示例 (36)更改表15BUSY和LOAD功能部分 (40)更改表17和寄存器更新率部分 (41)增加表38 (57)更改“订购指南” (60)2008年7月—修订版0：初始版AD5522概述AD5522是一款高性能、高集成度参数测量单元，包括四个独立的通道。
DP4四位半智能电流、电压、欧姆表使用说明书目录第一章概述-----------------------1 一概述-----------------------1二主要技术指标---------------2三型号说明-------------------3四外形及开口尺寸-------------7五端子接线-------------------8 第二章操作说明------------------9 一面板说明-------------------9二仪表的几种状态-------------11三操作说明-------------------111 上电自检-------------------112 参数设定-------------------122.1 参数设定概述----------------122.2 开锁------------------------162.3 报警------------------------162.4 小数点设定------------------172.5 调零------------------------172.6 输入量程设置----------------172.7 输入类型--------------------182.8 变送输出--------------------18 第三章功能说明---------------------19 一报警------------------------19二变送输出--------------------20第四章通讯协仪---------------------2 一通讯规程-----------------21二回答命令格式-------------21三数据形式-----------------21四通讯指令-----------------22五仪表参数代码-------------23第一章概述一概述4位半智能电流、电压、欧姆表采用当今最先进的ATMEL单片微机作主机，电流输入量程可任意设定，配合不同的互感器可满足各种测量量程的要求。
42方形之 智能三相数显电压表用户手册 乐清市立业科技仪器仪表厂乐清市立业科技仪器仪表厂 销售热线；************* 传真：*************一、功能综述智能三相数显压表是根据我国对电力设备的运行和监控要求而设计的，用户可以通过面板按键整定PT 参数，直观显示系统一次母线电压，数码管同时显示三相电压值，显示清晰美观，能直接取代传统的模拟指针表，是适合工矿企业、民用建筑、楼宇自动化等现代供配电系统的一种高性能自动化仪表。
二、主要技术指标2.1、信号输入 标称输入电压：AC 100V 、400V 允许过量程：瞬时：电压2倍/2秒; 持续：1. 2倍 2.2、测量输入范围：低压型0 ～ 500V （直接输入）高压型0～120V （电压互感器二次输入） 2.3、显示范围：低压型0.0 ～ 9999V ，小数点根据量程自动切换 高压型 0.000 ～ 999.9 kV ，小数点根据量程自动切换 2.4、精度：0.5 ％2.5、绝缘强度： IEC 60255-5 2KVrms-1min 2.6、环境承受能力：工作 IEC 60068-1和2 0℃～+55℃储存 IEC 60068-1和2 -25℃～+70℃湿热 IEC 60068-1-3 93%RH 40℃2.7、使用场合：无腐蚀性气体及金属粉尘，海拔高度< 3000 m2.8、工作电源及功耗： AC ( 85～265)V 或DC ( 100～275)V ≤5VA 三、显示与按键操作说明第一排显示UAN 或UAB ，第二排显示UBN 或UBC ，第三排显示UCN 或UCA ；按住键持续4秒，放掉仪表自动进入设定状态，按选择要设定的菜单，选择好菜单后按进入参数整定，若退出选择菜单3设定。
项整定的为线路所用PT四、外型尺寸与面板示意图五、使用与订货注意事项5.1、用户在使用前必须仔细阅读使用手册，严格按照手册规定的方法进行接线和操作整定，否则会影响到使用安全和仪表的正常运行；5.2、用户订货前必须事先参考有关仪表的产品说明，根据实际需要作功能选择； 5.3、用户在订货时请标明测量的电压等级，以便为您提供最佳面板显示单位； 5.4、请按照规定的相位接入电压信号，切勿接反； 5.5、未经许可，不得擅自拆开仪表；5.6、本产品附件：安装配件 1付，说明书 1份，合格证 1份； 5.7、本产品自出厂之日起质保1年，终身维修; 六、输入/输出典型接线图注：1、根据用户实际需求，会改动某些端子的功能，用户以供货产品的技术协议或机壳后面的接线指示图为准2、用户根据需要选择三相三线或三相四线接线方式，三相三线显示线电压，三相四线显示相电压七、接线方式。

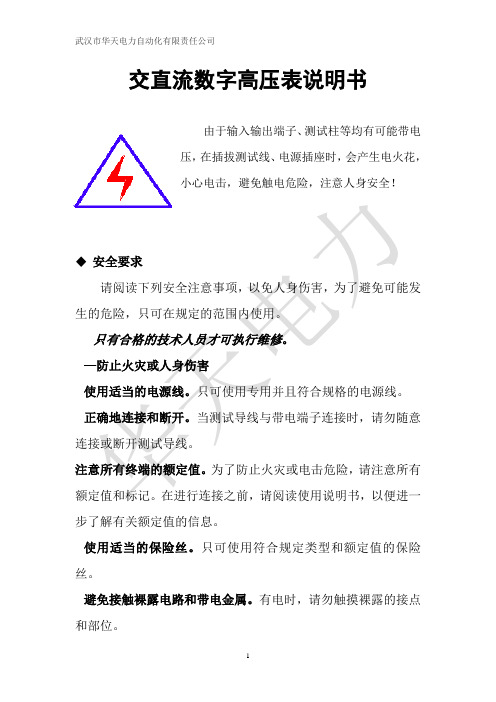

交直流数字高压表说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
目录一、介绍 (5)二、技术指标 (6)三、使用说明 (6)四、注意事项 (7)一．介绍SGB-C系列交直流数字高压表是一种通用型高压测量仪表，可用于电力系统、电器、电子设备制造部门测量工频交流高电压和直流高电压。
SGB-C系列交直流数字高压表是由高压测量部分和低压显示2、外形尺寸及重量三．使用说明SGB-C系列交直流数字高压表，由高压分压器和低压显示表构成，用专用电缆连接为一套完整的高压测量装置。
1、接线SGB-C系列交直流数字高压表上端均压罩为高压端，可直接输入被测高压，下端有专用接地端，供接地使用。
用专用电缆连接高压分压器和低压显示表，并选择相应的电压和量限即可开始测量。
2、工频高电压测量连接测量线路后，将低压显示表功能开关切换至AC档，选择High档，直接测量工频高压，读数即为kV数。
如测量电压低于20kV时，可将功能开关切换至Low档，以获得更高精度的读数。
3、直流高电压测量连接测量线路后，将低压显示表功能开关切换至DC档，选择High档，可直接测量直流高压，读数即为kV数。

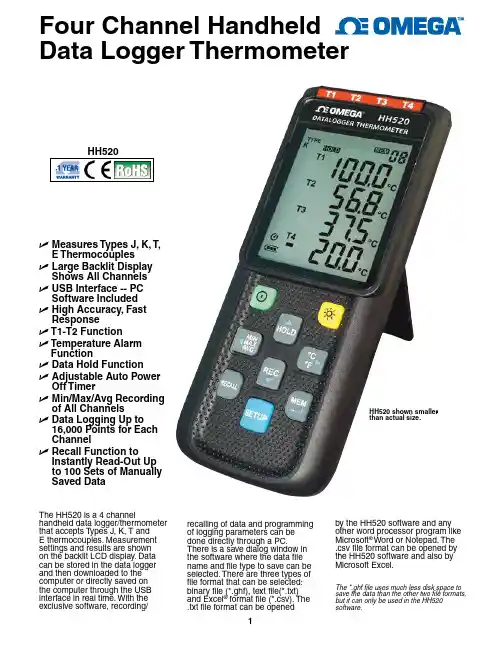

Four Channel Handheld Data Logger ThermometerU M easures Types J, K, T,E Thermocouples U L arge Backlit DisplayShows All Channels U U SB Interface -- PCSoftware Included U H igh Accuracy, FastResponse U T 1-T2 FunctionU T emperature AlarmFunction U D ata Hold FunctionU A djustable Auto PowerOff Timer U M in/Max/Avg Recordingof All Channels U D ata Logging Up to16,000 Points for Each ChannelU R ecall Function toInstantly Read-Out Up to 100 Sets of Manually Saved DataThe HH520 is a 4 channel handheld data logger/thermometer that accepts Types J, K, T and E thermocouples. Measurement settings and results are shown on the backlit LCD display. Data can be stored in the data logger and then downloaded to the computer or directly saved on the computer through the USB interface in real time. With the exclusive software, recording/recalling of data and programming of logging parameters can be done directly through a PC. There is a save dialog window in the software where the data file name and file type to save can be selected. There are three types of file format that can be selected: binary file (*.ghf), text file(*.txt) and Excel ® format file (*.csv). The .txt file format can be opened by the HH520 software and any other word processor program like Microsoft ® Word or Notepad. The .csv file format can be opened by the HH520 software and also by Microsoft Excel.HH520 shown smaller than actual size.The *.ghf file uses much less disk space to save the data than the other two file formats,but it can only be used in the HH520 software.and operator’s manual.Ordering Example: HH5204-channel handheld data logger thermometer.With the PC software (included) users can record/recall data and program logging parameters directly through a PC.SpecificationsMeasurement Range:J: -200 to 1000°C (-328 to 1832°F)K: -200 to 1372°C (-328 to 2501°F)T: -200 to 400°C (-328 to 752°F)E: -200 to 750°C (-328 to 1382°F)Accuracy (Does Not Include Thermocouple Sensor Error): ±(0.1% rdg + 0.7°C)/±(0.1% rdg + 1.4°F) between 18 to 28°C (64 to 82°F); ±(0.4% rdg + 0.7°C)/±(0.4% rdg + 1.4°F) below -100°C (-148°F)Resolution: 0.1°C <600°C (0.1°F <1000°F); 1.0°C ≥ 600°C (1.0°F ≥ 1000°F)Temperature Coefficient: 0.01% of reading + 0.05°C per °C(<18 or >28°C)Input Protection: 30 Vrms maxSample Rate: 2 samples/secPower: Four 1.5 V “AAA” batteries (included); external power through USB interfaceBattery Life: 100 hrs approx (alkaline batteries)Operating Environment: 0 to 50°C (32 to 122°F); 10 to 90% RH non-condensingStorage Environment: -20 to 60°C (-4 to 140 °F); 10 to 75% RHDimensions: 187 H x 75 W x 29 mm D (7.36 x 2.95 x 1.14")Weight: 290 g (10.2 oz)Software: Windows ® XP/Vista/7/8/10。

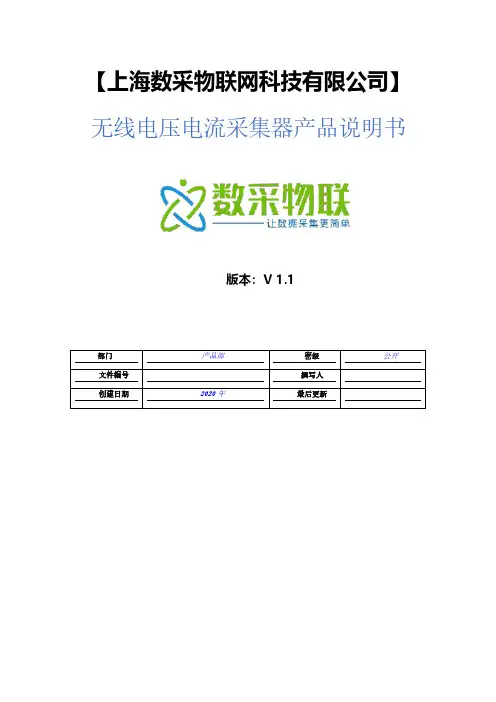

【上海数采物联网科技有限公司】无线电压电流采集器产品说明书版本：V1.1目录1产品概述 (1)2服务理念 (2)3产品特性参数 (3)3.1采集特性 (3)3.2电气特性 (3)3.3通信特性 (3)3.4结构特性 (3)3.5工作环境 (3)4产品核心优势 (4)5数据上报通信协议 (5)5.1协议解析说明 (5)5.2协议接收测试 (5)5.3协议定制 (5)6平台对接 (6)6.1默认平台 (6)6.2用户指定平台 (6)7注意事项 (7)1产品概述SC-GP-VC4G无线直流电压电流采集器，是上海数采物联网科技有限公司推出的一款基于4G网络通讯，将电压电流信号转化为数字信号，由无线模块传送到服务器的工业监测设备，电压电流传感器采用进口隔离霍尔元件，采集精度高，稳定性好，采集精度达0.1%，广泛应用于多种工业与民用场景，例如直流屏、光伏产业、测试及检测设备、消费品、汽车、地铁、自动控制、数据记录器、气象站、家电、医疗、电力及其他相关工业检测控制。
2服务理念我司郑重承诺:您购买的不仅仅是产品，还有细致、周到的技术支持服务(=^_^=)本产品，现场只需普通工人接电安装即可!无需调试！我们免费提供远程指导，远程配置调试服务，将数据发送至用户指定的云平台。
免费提供物联网方案咨询服务！3产品特性参数3.1采集特性●电压精度0.01V/±0.1%，电流0.01A/±0.5%●电压范围0-200V，电流范围0-100A●电流采集非侵入式，电压采集并联采集3.2电气特性●供电方式：12V直流供电（电源接口：DC5.5*2.1mm母头插座，内正外负）●工作功耗：小于5W3.3通信特性无线传输方式：4G/GPRS通信协议：MQTT/TCP/UDP/HTTP/SSL/ModBus RTU,可定制其他协议数据转发：任意公网服务器服务器中心数量：最多可支持同时向7个云服务器同时上报数据。
心跳包：支持自定义心跳包，可设置为信号强度。
1、注意事项1.1、前言请在使用仪表前先仔细阅读本说明书。
1.2、阅读指导⏹阅读说明书的具体内容前，请先仔细阅读目录，把握说明书的整体结构。
⏹对于初次使用本公司仪表的用户，请通读本说明书；若已经有使用过，并熟悉仪表的接线和操作，可只阅读“操作指南〞和“功能说明〞。

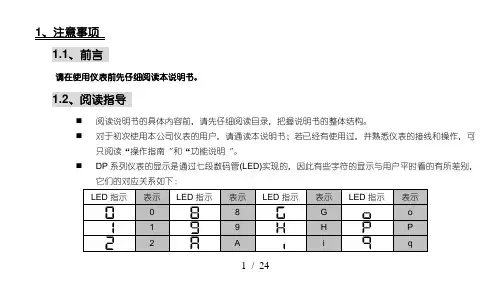

⏹DP系列仪表的显示是通过七段数码管(LED)实现的，因此有些字符的显示与用户平时看的有所差别，它们的对应关系如下：LED指示表示LED指示表示LED指示表示LED指示表示0 8 G o1 9 H P2 A i q3 b J r4 C K S5 d L t6 E M u7 F n y本说明书采用平时的表示方法。
