供配电技术教案教案一课题：供配电技术教学目标：1. 让学生理解供配电系统的基本概念和组成。
2. 使学生掌握电力负荷的计算方法。
3. 培养学生分析和解决供配电实际问题的能力。
教学重点&难点：- 重点：供配电系统的组成；电力负荷计算。
- 难点：不同类型负荷的特性及计算方法。
教学方法：小组合作探究式学习教学过程：- 导入：展示一些生活中常见的供配电设备图片，如变压器、配电箱等，引导学生思考这些设备的作用和它们之间的关系，从而引出供配电系统的概念。
- 探究供配电系统的组成：将学生分成小组，分发相关资料，要求学生通过阅读和讨论，总结出供配电系统的主要组成部分及其功能。
每个小组推选一名代表进行发言，教师进行点评和补充。
- 教师提问：“同学们，通过刚才的讨论，大家认为供配电系统包括哪些部分呢？”- 学生回答后，教师总结：“供配电系统一般包括电源、输电线路、变电所、配电线路和用电设备等。
”- 学习电力负荷计算：结合实例，讲解电力负荷的概念和计算方法，如需要系数法、二项式法等。
然后给出一些具体的负荷数据，让学生分组进行计算练习。
- 教师讲解：“同学们，电力负荷是指用电设备或用电单位消耗电功率的大小。
计算电力负荷的目的是为了合理选择供电设备和线路……”- 学生练习时，教师巡视指导，及时解答学生的问题。
- 小组汇报与交流：各小组展示自己的计算结果，并解释计算过程。
其他小组可以提出疑问和建议，共同探讨和完善。
- 小组代表发言：“我们组计算的结果是……我们是这样计算的……”- 其他小组提问：“我觉得你们这里计算好像不太对……”- 总结与拓展：总结本节课的重点内容，强调电力负荷计算在供配电设计中的重要性。
同时，提出一些拓展性问题，如新能源在供配电中的应用等，引导学生课后进一步思考和探究。
教材分析：本部分内容是供配电技术的基础，通过对供配电系统组成和电力负荷计算的学习，为后续的供配电设备选择、线路设计等内容奠定了基础。
![供配电技术(第2版)[唐志平主编][电子教案]第二章](https://img.taocdn.com/s1/m/1cf78700bed5b9f3f90f1ce8.png)
供配电技术教案
从发电厂到用户的送电过程
（二）电力系统、电力网及动力系统的概念
通过各级电压的电力线路，将发电厂、变电所和电力用户连接起来的一个发电、输电、变电、配电和用电的整体，称为“电力系统”。
2、电压偏差及其允许值
1）电压偏差的定义：
-
=
∆
U
U U
，单二次绕组电流互感器图形符号为
（1）工作原理和接线方式
电流互感器由一次绕组、铁芯、二次绕组组成。
其结构特点是：一次绕组匝数少且粗，有的型号还没有一次绕组，利用穿过其铁芯的一次电路作为一次绕组（相当于
而二次绕组匝数很多，导体较细。
电流互感器的一次绕组串接在一次电路中，二次绕组与仪表、继电器电流线圈串联，形成闭合回路，由于这些电流线圈阻抗很小，工作
高压侧采用负荷开关-熔断器的变电所主要电路图
、高压采用单母线、低压单母线分段的变电所主电路图，可供二、三负荷；而有联络线时，则可供一、二级负荷。
高低压侧均为单母线分段的变电所主电路图
三、企业总降压变电所的主电路图
（一）只装有一台主变压器的总降压变电所主电路图通常采用一次侧无母线、二
3-10所示。
只适于三级负荷的工厂。
装有一台主变压器的总降压变电所主电路图采用外桥式结线的总降压变电所主电路图
100N
U
U ⨯ “均一无感”的三相线路电压损耗百分值为：
如上图实验端子板的结构和应用
如图 6～35kV系统的绝缘监视装置电路
如图采用电磁操动机构的断路器控制和信号回路。
课程名称：供配电技术授课对象：理工大学电气工程及其自动化专业学生教学目标：1. 理解供配电系统的基本组成、工作原理及运行方式。
2. 掌握供配电系统的主要设备及其技术参数。
3. 熟悉供配电系统的设计、施工和维护方法。
4. 培养学生分析、解决供配电技术问题的能力。
教学重点：1. 供配电系统的基本组成及工作原理。
2. 供配电设备的技术参数及选型。
3. 供配电系统的设计、施工和维护。
教学难点：1. 供配电系统的高压、低压部分技术参数及选型。
2. 供配电系统的故障诊断与处理。
教学过程：一、导入1. 引入供配电技术的重要性，强调其在国民经济和社会发展中的地位。
2. 介绍本课程的学习目标和主要内容。
二、基本概念与组成1. 供配电系统的定义及分类。
2. 供配电系统的基本组成：发电厂、输电线路、变电所、配电线路、用户。
3. 供配电系统的工作原理及运行方式。
三、主要设备与技术参数1. 发电机：类型、原理、特点及应用。
2. 输电线路：类型、结构、材料、技术参数。
3. 变电所：类型、组成、功能、设备选型。
4. 配电线路：类型、结构、材料、技术参数。
5. 用户设备：类型、特点、技术参数。
四、供配电系统的设计1. 设计原则及要求。
2. 设计步骤及方法。
3. 设备选型及计算。
4. 设计图纸及说明。
五、供配电系统的施工1. 施工前的准备工作。
2. 施工过程及质量控制。
3. 施工安全及注意事项。
六、供配电系统的维护1. 运行管理及监控。
2. 故障诊断与处理。
3. 设备检修及保养。
七、案例分析1. 分析典型供配电系统故障案例。
2. 提出故障诊断与处理方案。
八、总结与复习1. 总结本课程的主要知识点。
2. 布置课后作业，巩固所学知识。
教学评价：1. 课堂参与度：观察学生在课堂上的学习态度、提问及回答问题的情况。
2. 课后作业完成情况：检查学生对本课程知识的掌握程度。
3. 案例分析：评估学生对实际问题的分析及解决能力。
教学资源：1. 教材：《供配电技术》2. 辅助教材：《电力系统分析》、《电力系统保护》等3. 网络资源：相关网站、视频、论坛等教学时间安排：1. 导入：1课时2. 基本概念与组成：2课时3. 主要设备与技术参数：2课时4. 供配电系统的设计：2课时5. 供配电系统的施工：2课时6. 供配电系统的维护：2课时7. 案例分析：2课时8. 总结与复习：1课时教学建议：1. 结合实际案例，引导学生分析问题、解决问题。
第一讲供配电系统的基本知识
第二讲电力负荷与负荷计算
第三讲供电电压与电源的选择
第四讲变电所的电气主接线
第五讲变电所的二次接线
第六讲高低压配电网
第七讲短路
第八讲低压配电网中短路电流的计算
第九讲供电系统中电气设备选择与校验
第十讲继电保护的基本概念
第十一讲电力变压器的保护
第十四讲电压的偏差及其调节电压波动和闪变及其抑制
第十五讲高次谐波及其抑制的问题
第十六讲供电系统变电所的自动化
第十七讲工厂供电电气接线图的认知实验
第十八讲无功补偿装置实验
第十九讲备用电源自动投入实验
第二十讲自动重合闸前加后速保护实验。

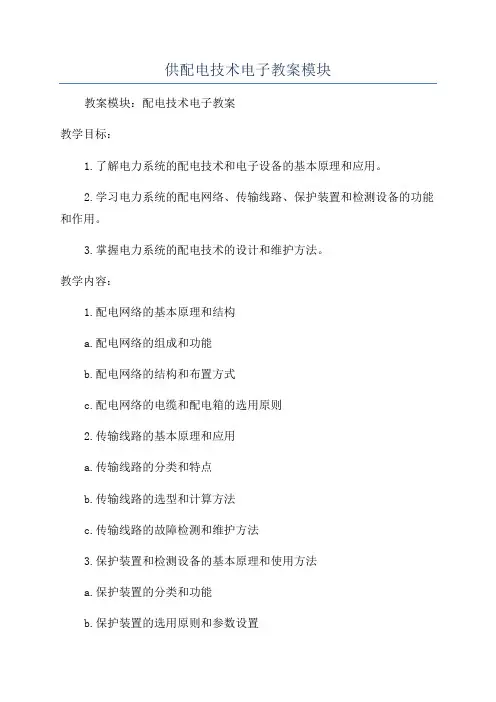

供配电技术电子教案模块教案模块：配电技术电子教案教学目标：1.了解电力系统的配电技术和电子设备的基本原理和应用。
2.学习电力系统的配电网络、传输线路、保护装置和检测设备的功能和作用。
3.掌握电力系统的配电技术的设计和维护方法。
教学内容：1.配电网络的基本原理和结构a.配电网络的组成和功能b.配电网络的结构和布置方式c.配电网络的电缆和配电箱的选用原则2.传输线路的基本原理和应用a.传输线路的分类和特点b.传输线路的选型和计算方法c.传输线路的故障检测和维护方法3.保护装置和检测设备的基本原理和使用方法a.保护装置的分类和功能b.保护装置的选用原则和参数设置c.检测设备的种类和使用场景4.配电技术的设计和维护方法a.配电系统的设计步骤和要求b.配电系统的维护和检修方法c.配电系统的节能技术和应用教学方法：1.讲授法：通过讲解配电技术和电子设备的原理和应用，使学生掌握基本知识和概念。
2.实验法：设计相关实验，让学生亲自操作和观察，提高实践操作能力。
3.问题讨论法：提出问题，引发学生思考和讨论，培养学生的分析和解决问题的能力。
教学资源：1.教材：《配电技术与电子设备》2.实验设备：电力传输线路模型、保护装置模型、检测设备模型等。
教学评估：1.课堂测验：对学生掌握的知识进行测试，检查学习效果。
2.实验报告：要求学生完成相关实验并撰写实验报告，评估实践操作能力和实验分析能力。
3.作业：布置相关的课后作业，检查学生对知识的理解和运用能力。
教学进度安排：本模块预计需要4周左右的时间进行教学，具体安排如下：1.第一周：介绍配电网络的基本原理和结构，讲解配电网络的组成和功能。
2.第二周：讲解传输线路的基本原理和应用，介绍传输线路的分类和选型方法。
3.第三周：学习保护装置和检测设备的基本原理和使用方法，介绍保护装置的分类和功能。
4.第四周：讲解配电技术的设计和维护方法，介绍配电系统的设计步骤和维护方法。
教学反思：本模块注重理论与实践相结合，通过实验和讨论，培养学生的动手能力和解决问题的能力。
贵州电子信息职业技术学院电子工程系教案第一章工厂供电概论本章主要内容：工厂供电的基本知识供电系统、发电厂、电力系统及自备电源电压、电能质量中性点运行方式低压配电系统的接地型式第一节工厂供电的意义、要求及课程任务一、意义1、工厂供电(plant power supply)：是指工厂所需电能的供应和分配，亦称工厂配电。
2、重要性工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，供电突然中断，则对工业生产可能造成严重的后果，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。
二、基本要求安全、可靠、优质、经济三、本课程的主要任务讲述中小型工厂电能供应和分配、电气照明问题，使学生具有对中小型工厂的供电系统及电气照明进行操作、维护、设计、计算的能力。
第二节工厂供电系统、发电厂、电力系统及自备电源一、工厂供电系统概况1、中型工厂供电系统简图：一根线表示三相线路2、中型工厂供电系统的平面布线示意图3、大型工厂总降压变电所4、高压深入负荷中心的供电系统5、只设一个降压变电所的供电系统二、发电厂和电力系统1、发电厂（发电站）：，是将自然界蕴藏的各种一次能源转换为电能(二次能源)的工厂。
有：水力发电厂、火力发电厂、核能发电厂、风力发电厂、地热发电厂、太阳能发电厂。
水力发电厂,简称水电厂或水电站。
其能量转换过程是：水流位能→机械能→电能。
火力发电厂简称火电厂或火电站。
其能量转换过程是：燃料的化学能→热能→机械能→电能。
核能发电厂通常称核电站。
其能量转换过程是：核裂变能→热能→机械能→电能。
风力发电厂利用风力的动能来产生电能。
地热发电厂利用地球内部蕴藏的大量地热能来生产电能。
太阳能发电厂就是利用太阳光能或太阳热能来生产电能。
利用太阳光能发电,是通过光电转换元件如光电池等直接将太阳光能转换为电能,这己广泛应用于人造地球卫星和宇航装置上。
利用太阳光能发电,可分直接转换和间接转换(光→热→水蒸汽→电)。
1 .优点：(1)数量巨大：每年到达地球表面的太阳辐射能约为130万亿吨标准煤,即约为目前全世界所消费的各种能量总和的1×104倍。
(2)时间长久：太阳能的根源是在太阳内部的高温(2×107K)和高压(3×1016pα)条件下进行的由四个氢原子核聚变成一个氦原子核的热核反应。
太阳系己存在大约50亿年左右,尚可继续维持1011年之久。
(3)普照大地：太阳辐射能“送货上门”，既不需要开采,也不需要运输,更不可能进行垄断,无“专利”可言。
(4)清洁安全：它不仅毫无污染,远比常规能源清洁；也亳无危险,远比原子核能安全。
2. 缺点：(1)分散性：到达地球表面的太阳辐射能的总量尽管很大，但是能流密度却很低。
平均说来，北回归线附近夏季晴天中的太阳辐照度最大，约为1.1～1.2kw·m－2,即投射到地球表面1 m2面积上的太阳能功率仅为1kw左右；冬季大致只有一半,而阴天则往往只有1/5左右。
(2)间断性和不稳定性：由于受到昼夜、季节、地理纬度和海拨高度的限制以及晴阴云雨等随机因素的影响,太阳辐射既是间断的又是不稳定的。
必须很好地解决贮能问题,即把晴朗白天的太阳辐射能尽量贮存起来以供夜间或阴雨天使用,但目前不易做到。
故此,太阳能发电厂应建在常年日照时间长的地方。
(3)效率低和成本高：利用太阳能虽然在理论上是可行的,技术上也是成熟的,但是效率普遍较低,成本普遍较高。
一座1000MW的太阳能热电站需要投资20～25亿美元,平均1KW的投资为2000～2500美元,比普通火电站贵5～10倍。
因此,目前只能小规模地应用于特殊的场合,而大规模利用在经济上很不合算。
2、电力系统(power system)：由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。
电网：电力系统中各级电压的电力线路及其联系的变电所，称为电网。
第三节电力系统的电压与电能质量一、电压和频率的质量参数。
规定：频率偏差正负0.2Hz电压偏差正负5%1.电压偏差电压偏差又称电压偏移。
指给定瞬间设备的端电压U 与设备额定电压U N 之差。
%100%⨯-=∆N N U U U U2.允许的电压偏差(1)国家标准GB12325－90《供电电压允许偏差》规定：35kV 及以上供电电压正、负偏差的绝对值之和不超过额定电压的10％。
10kV 及以下三相供电电压允许偏差为±7％220V 单相供电电压允许偏差为＋7％，－10％。
(2)国家标准GB50052－95《供配电系统设计规范》规定：正常运行情况下,用电设备端子处电压偏差的允许值。
电动机为±5％照明：一般场所为±5％；道路照明可为＋5％、－10％。
其它用电设备,无特殊规定时为±5％。
二、三相交流电网和电力设备的额定电压1、电网（线路）的额定电压国家根据国民经济发展需要和电力工业水平确定的。
2、用电设备的额定电压规定与同级电网的额定电压相同。
3、发电机的额定电压规定高于同级电网电压5%4、电力变压器的额定电压(1)一次绕组的额定电压 (简图)a .当变压器直接与发电机相联时, 其一次绕组额定电压U N1应与发电机额定电压相同,即高于同级电网额定电压5％ 。
b . 当变压器直接连接在线路上时,其一次绕组额定电压U N1应与电网额定电压相同。
(2)二次绕组的额定电压 (简图)a. 变压器二次侧供电线路较长（如高压电网）时,变压器二次侧额定电压U N2应比相联电网额定电压高10％。
b. 变压器二次侧供电线路不长（如低压电网）时,变压器二次侧额定电压U N2只需比相联电网额定电压高5％。
第四节电力系统中性点运行方式一、中性点运行方式：中性点不接地系统、中性点经消弧线圈【阻抗】接地系统、中性点直接接地系统我国3～66kv系统,特别是3～10kv系统,一般采用中性点不接地的运行方式；3～10kv系统中接地电流Ic大于30A、20kv及以上系统中接地电流Ic大于10A时,应采用中性点经过消弧线圈接地的运行方式；110kv及以上的系统和220/380V低压配电系统中,都采用中性点直接接地的运行方式。
中性线(N线)的功能,用来传导三相系统中的不平衡电流,减小负荷中性点的电位偏移,保证每相负载的电压均达到额定相电压。
保护线(PE线)的功能,为保障人身安全、防止发生触电事故用的接地线。
保护中性线(PEN线)兼有中性线(N线)和保护线(PE线)的功能。
我国通称为“零线”，俗称“地线”。
二.接地和接零按接地目的的不同,主要可分为工作接地、保护接地和保护接零三种。
1.工作接地电力系统由于运行和安全的需要,常将中性点接地,称为工作接地。
工作接地有下列目的。
(1)降低触电电压在中性点不接地的系统中,当一相接地而人体触及另外两相之一时,触电电压为线电压。
而在中性点接地的系统中,在上述情况下,触电电压接近相电压。
(2)迅速切断故障设备在中性点不接地的系统中,当一相接地时,接地电流很小,不足以使保护装置动作而切断电源,长时间将对人身不安全。
而在中性点接地的系统中,一相接地后的接地电流较大(接近单相短路),保护装置迅速动作,断开故障点,比较安全。
(3)降低电气设备对地的绝缘水平在中性点不接地的系统中,当一相接地时将使另外两相的对地电压升高到线电压。
而在中性点接地的系统中,则接近于相电压,故可降低电气设备和输电线的绝缘水平,节省投资。
但是,中性点不接地也有好处。
第一,一相接地往往是瞬时的,能自动消除,在中性点不接地的系统中,就不会跳闸而发生停电事故；第二,一相接地故障可以允许短时存在,这样,以便寻找故障和修复。
2.保护接地保护接地就是将电气设备的金属外壳(正常情况下是不带电的)接地,宜用于中性点不接地的低压系统中。
3.保护接零保护接零就是将电气设备的金属外壳接到零线(或称中线)上,宜用于中性点接地的低压系统中。
三、低压配电系统的接地型式1、TN系统（中性点直接接地，所有设备的外露可导电部分均接公共的保护线(PE线)或公共的保护中性线(PEN线)。
TN-C系统：N线与PE线全部合为PEN线(四线制)。
TN-S系统：N线与PE线全部分开(五线制)。
TN-C-S系统：N线与PE线前一部分合为PEN线,而后一部分则全部或部分地分开。
2、TT系统：系统中性点直接接地，设备外壳单独接地。
该系统适用于安全要求及对抗电磁干扰要求较高的场所。
GB50096－1999《住宅设计规范》规定：住宅供电系统“应采用TT、TN-S接地方式。
3、IT系统：系统中性点不接地，或经高阻抗（约1000Ω）接地。
主要用于对连续供电要求较高及有易燃易爆危险的场所，特别是矿山、井下等场所的供电。
贵州电子信息职业技术学院电子工程系教案第二章工厂的电力负荷及其计算本章主要内容：电力负荷有关概念用电设备组计算负荷、工厂计算负荷尖峰电流及其计算第一节工厂的电力负荷与负荷曲线一、工厂电力负荷的分级及其对供电电源的要求1．一级负荷：中断供电将造成人员伤亡，经济上造成重大损失或产生政治上的不良影响。
例如钢厂炼钢炉突然停电30min,就可能造成炼钢炉报废；电解铝厂停电超过15min,电解槽就会损坏。
双电源供电，必要时增设应急电源。
2．二级负荷：中断供电将在经济上造成较大损失,将引起主要设备损坏,产生大量报废或造成大量减产。
双电源供电，当负荷较小时可以专线供电。
3．三级负荷：三级负荷中断供电损失较小,如工厂的附属车间、日常生活、一般的农业用电等。
因此它对供电电源无特殊要求。
二、工厂用电设备的工作制1．连续工作制这类工作制的设备在恒定负荷下连续运行,如通风机,水泵，机床电动机。
2．短时工作制这类工作制的设备在恒定负荷下运行的时间短,而停歇时间长,如机床上的某些辅助电动机、控制闸门的电动机等。
3．断续周期工作制这类工作制的设备周期性地时而工作,时而停歇,如此反复运行,如电焊机和吊车电动机等。
三、负荷曲线表示电力负荷随时间变动情况的一种图形。
从负荷曲线上可以掌握负荷变动规律，获得对设计和运行有用的资料。
有：夏日负荷曲线、冬日负荷曲线、年负荷持续时间曲线等多种。
1、年度最大负荷m ax P ：全年中负荷最大工作班内消耗电能最大的半小时的平均功率又叫半小时最大负荷P 30 。
2、年最大负荷利用小时： m ax m ax P W T a在此时间内,电力负荷按年最大负荷Pmax(或P 30)持续运行所消耗的电能,恰好等于该电力负荷全年实际消耗的电能。
一班制工厂,Tmax ≈1800～3000h ；二班制工厂,Tmax ≈3500～4800h ；三班制工厂,Tmax ≈5000～7000h 。
