工厂供配电技术电子教案第1章

工厂供电教案第一章工厂供电概论本章主要内容：工厂供电的基本知识供电系统、发电厂、电力系统及自备电源电压、电能质量中性点运行方式低压配电系统的接地型式第一节工厂供电的意义、要求及课程任务一、意义1、工厂供电(plant power supply)：是指工厂所需电能的供应和分配，亦称工厂配电。

2、重要性：工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，供电突然中断，则对工业生产可能造成严重的后果，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。

二、基本要求安全、可靠、优质、经济三、本课程的主要任务讲述中小型工厂电能供应和分配、电气照明问题，使学生具有对中小型工厂的供电系统及电气照明进行操作、维护、设计、计算的能力。

第二节工厂供电系统、发电厂、电力系统及自备电源一、工厂供电系统概况1、中型工厂供电系统简图：一根线表示三相线路2、中型工厂供电系统的平面布线示意图3、大型工厂总降压变电所4、高压深入负荷中心的供电系统5、只设一个降压变电所的供电系统二、发电厂和电力系统1、发电厂（发电站）：，是将自然界蕴藏的各种一次能源转换为电能(二次能源)的工厂。

有：水力发电厂、火力发电厂、核能发电厂、风力发电厂、地热发电厂、太阳能发电厂。

2、电力系统(power system)：由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。

电网：电力系统中各级电压的电力线路及其联系的变电所，称为电网第三节电力系统的电压与电能质量一、电压和频率的质量参数。

规定：频率偏差正负0.2Hz电压偏差正负5%二、三相交流电网和电力设备的额定电压1、电网（线路）的额定电压2、用电设备的额定电压规定与同级电网的额定电压相同。

3、发电机的额定电压：高于同级电网电压5%4、电力变压器的额定电压的规定第四节电力系统中性点运行方式一、中性点运行方式：中性点不接地系统、中性点经阻抗接地系统、中性点直接接地系统正常运行及单相接地时的不同点。

供配电技术教学设计课程简介本课程是电气工程专业的一门重要课程，旨在向学生介绍配电系统、电力负载特性、配电系统基本结构和设计等方面的知识。

通过此课程的学习，学生可以掌握供配电技术的基本理论和实践操作，具备基本的维护和规划能力。

课程目标本课程的主要目标是使学生：•理解供配电系统的基本原理及其在电力系统中的作用；•掌握配电系统的基本结构和设计；•理解各类电力负载的特性并了解其对配电系统的影响；•具备配电系统的基本维护和规划能力。

课程内容第一章：配电系统概述本章主要介绍配电系统的基本概念、基本结构、配电系统通路、配电系统隔离等内容，让学生了解配电系统的基本知识。

第二章：配电变压器本章主要介绍配电变压器的结构、原理、型号和选型原则，并讲解变压器组合方式、接线方式和变压器故障处理等内容。

第三章：低压配电系统本章主要介绍低压配电系统的结构、列线方式、线路保护和开关设备等内容，并讲解配电系统的故障诊断和排除。

第四章：特殊负载及其处理本章主要介绍各类电力负载的特性，包括电动机、电磁炉、照明负载等，并针对不同负载特性介绍其处理方法。

教学模式本课程采用以教师主导，学生为主体的教学模式。

教师将通过课堂讲解、案例分析、课堂讨论、实验授课等方式，向学生传授相关教学知识和实践操作技能。

学生还将参与到现场考察、课后作业、实验设计等环节中，以提高其对教学内容的理解和掌握能力。

评估方式本课程的评估方式分为考试成绩和实验成绩两部分。

考试成绩占总成绩的50%，实验成绩占总成绩的50%。

其中实验设计、实验报告和实验综合成绩分别占实验成绩的30%、30%、40%。

课程教材本课程的主要参考教材是《电力工程基础》、《变电所设计》、《高压配电自动化》等书目，并辅以网络课程、多媒体教学和电气专业期刊等资料。

学生也可以根据个人专业兴趣自行搜索相关资料进行学习。

实验设计本课程的实验设计包括以下内容：1.配电系统负载特征实验2.配电系统实验设计3.配电系统故障排查实验4.电动机启动与控制实验结束语供配电技术是电气工程专业学生必修课程，学生对于此门课程的掌握程度直接关系到其日后的工作能力和职业发展。

工厂供配电课程设计一、课程目标知识目标：1. 让学生掌握工厂供配电系统的基础知识，包括电力系统组成、电力设备功能及其工作原理。

2. 使学生了解供配电系统中常用电气设备的技术参数和选型方法。

3. 帮助学生理解工厂供配电系统的运行管理及维护要点。

技能目标：1. 培养学生运用供配电知识分析和解决实际问题的能力。

2. 提高学生设计简单工厂供配电系统方案的能力。

3. 培养学生熟练使用供配电系统相关仪器仪表，进行现场操作和调试的能力。

情感态度价值观目标：1. 培养学生对电力工程领域的兴趣，激发他们主动学习的热情。

2. 培养学生具备安全生产意识，关注供配电系统运行的安全性。

3. 增强学生的团队合作意识，提高他们在团队中沟通、协作的能力。

课程性质：本课程为专业技术课程，以实践操作和理论学习相结合的方式进行。

学生特点：学生已具备基础电气知识，有一定的动手能力和探究精神。

教学要求：结合课程性质、学生特点，注重理论与实践相结合，提高学生的实际操作能力和创新能力。

通过课程学习，使学生能够达到上述具体的学习成果，为将来的职业发展奠定基础。

二、教学内容1. 工厂供配电系统概述- 电力系统基本组成- 工厂供配电系统的分类及特点- 教材章节：第一章2. 工厂供配电主要设备- 发电机、变压器、高低压开关设备的功能及工作原理- 常用保护装置及其作用- 教材章节：第二章3. 工厂供配电系统设计- 电气设备选型与计算- 系统接线方式及设计要求- 教材章节：第三章4. 工厂供配电系统运行与管理- 系统运行参数监测与调整- 安全生产及应急预案- 教材章节：第四章5. 工厂供配电系统维护与检修- 电气设备维护保养方法- 故障处理流程及案例分析- 教材章节：第五章6. 实践教学环节- 现场参观学习，了解供配电设备运行情况- 模拟设计工厂供配电系统方案- 实际操作训练，包括仪器仪表使用、设备调试等教学内容安排和进度：共计16课时，按照概述、设备、设计、运行管理、维护检修、实践环节的顺序进行。

工厂供电电子教案第一章：工厂供电概述1.1 教学目标让学生了解工厂供电的基本概念、组成和作用。

让学生掌握工厂供电系统的常见设备和设施。

让学生了解工厂供电系统的设计原则和注意事项。

1.2 教学内容工厂供电的定义和分类工厂供电系统的组成和功能工厂供电系统的常见设备和设施工厂供电系统的设计原则和注意事项1.3 教学方法采用讲授法，讲解工厂供电的基本概念和组成。

采用案例分析法，分析工厂供电系统的实际应用案例。

采用小组讨论法，让学生分组讨论工厂供电系统的设计原则和注意事项。

1.4 教学评价课堂问答，评估学生对工厂供电基本概念的理解。

案例分析报告，评估学生对工厂供电系统应用案例的分析能力。

小组讨论报告，评估学生对工厂供电系统设计原则和注意事项的理解。

第二章：工厂供电系统的设计2.1 教学目标让学生了解工厂供电系统的设计流程和方法。

让学生掌握工厂供电系统设计中常见问题和解决方案。

让学生了解工厂供电系统设计中的安全和环保要求。

2.2 教学内容工厂供电系统设计的基本流程和方法工厂供电系统设计中常见问题和解决方案工厂供电系统设计中的安全和环保要求2.3 教学方法采用讲授法，讲解工厂供电系统设计的基本流程和方法。

采用案例分析法，分析工厂供电系统设计中常见问题和解决方案。

采用讨论法，讨论工厂供电系统设计中的安全和环保要求。

2.4 教学评价课堂问答，评估学生对工厂供电系统设计流程和方法的理解。

案例分析报告，评估学生对工厂供电系统设计中常见问题和解决方案的分析能力。

小组讨论报告，评估学生对工厂供电系统设计中的安全和环保要求的理解。

第三章：工厂供电设备的选型与安装3.1 教学目标让学生了解工厂供电设备的基本类型和性能参数。

让学生掌握工厂供电设备选型和安装的基本方法。

让学生了解工厂供电设备的维护和检修方法。

3.2 教学内容工厂供电设备的基本类型和性能参数工厂供电设备的选型和安装方法工厂供电设备的维护和检修方法3.3 教学方法采用讲授法，讲解工厂供电设备的基本类型和性能参数。

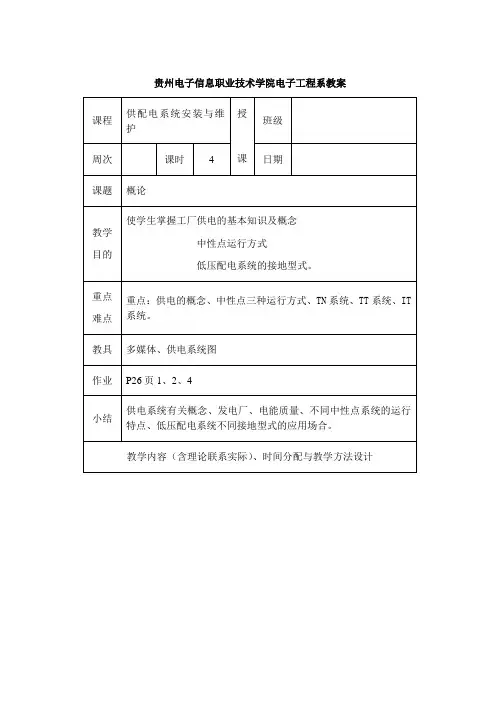

贵州电子信息职业技术学院电子工程系教案第一章工厂供电概论本章主要内容：工厂供电的基本知识供电系统、发电厂、电力系统及自备电源电压、电能质量中性点运行方式低压配电系统的接地型式第一节工厂供电的意义、要求及课程任务一、意义1、工厂供电(plant power supply)：是指工厂所需电能的供应和分配，亦称工厂配电。

2、重要性工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，供电突然中断，则对工业生产可能造成严重的后果，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。

二、基本要求安全、可靠、优质、经济三、本课程的主要任务讲述中小型工厂电能供应和分配、电气照明问题，使学生具有对中小型工厂的供电系统及电气照明进行操作、维护、设计、计算的能力。

第二节工厂供电系统、发电厂、电力系统及自备电源一、工厂供电系统概况1、中型工厂供电系统简图：一根线表示三相线路2、中型工厂供电系统的平面布线示意图3、大型工厂总降压变电所4、高压深入负荷中心的供电系统5、只设一个降压变电所的供电系统二、发电厂和电力系统1、发电厂（发电站）：，是将自然界蕴藏的各种一次能源转换为电能(二次能源)的工厂。

有：水力发电厂、火力发电厂、核能发电厂、风力发电厂、地热发电厂、太阳能发电厂。

水力发电厂,简称水电厂或水电站。

其能量转换过程是：水流位能→机械能→电能。

火力发电厂简称火电厂或火电站。

其能量转换过程是：燃料的化学能→热能→机械能→电能。

核能发电厂通常称核电站。

其能量转换过程是：核裂变能→热能→机械能→电能。

风力发电厂利用风力的动能来产生电能。

地热发电厂利用地球内部蕴藏的大量地热能来生产电能。

太阳能发电厂就是利用太阳光能或太阳热能来生产电能。

利用太阳光能发电,是通过光电转换元件如光电池等直接将太阳光能转换为电能,这己广泛应用于人造地球卫星和宇航装置上。

利用太阳光能发电,可分直接转换和间接转换(光→热→水蒸汽→电)。

工厂供配电教学设计简介工厂供配电教学是电气工程类专业中重要的一门课程，其主要内容是介绍工厂供电系统、变配电设备及其运行、维护等方面的知识。

本文将以工厂供配电教学为例，介绍如何设计一份优秀的工厂供配电教学计划。

教学目标•了解工业电力供应和配电系统的基本原理•熟悉工业电力系统的构成和运行机理•掌握各类电力设备的功能和参数•能够分析工业电力系统运行中的问题并解决•能够运用电气自动化技术和工控技术解决工业电力技术问题教学内容第一章工业电力系统概述1.1 工业电力系统简介 1.2 工业电力系统的组成及其功能 1.3 电能质量问题及其影响 1.4 电力系统的保护与安全第二章电力供应2.1 电力系统的概述 2.2 电力供应分类及其特点 2.3 电能质量检测与分类2.4 电力系统的接地方式第三章电力变压器3.1 电力变压器基本原理 3.2 三相变压器的结构与原理 3.3 变压器的损耗和效率 3.4 变压器的运行常识第四章高低压电气设备4.1 交流接触器和热继电器 4.2 断路器和接触器 4.3 低压开关设备 4.4 感应电动机和制动电阻器第五章电力自动化技术5.1 控制系统的组成 5.2 程序控制及DCS系统 5.3 仪表和执行器的基本概念5.4 工厂网络与信息化教学方法授课采用课堂授课的方式，主讲老师通过PPT课件、黑板书写等方式对相关知识进行讲解。

实验通过设置工业电力模型系统，进行实验模拟，让学生了解电力系统的实际操作、维护等方面的操作。

实践组织学生参观工业电力系统，了解、学习电力设备的实际应用及运行情况。

同时，通过实际案例，帮助学生解决实际问题及情况。

教学评估作业通过作业，检验学生对相关知识的掌握程度。

作业内容为选择题、填空题和简答题等。

实验报告通过实验报告来评估学生在实验操作中的理解程度和实际操作能力。

期末考试通过闭卷考试的方法，对学生全面了解课程学习成效及基本知识掌握情况。

教学设备•工业电力模型系统•实验仪器设备•电气元器件、电气仪表、电气软件、电工工具等总结工厂供配电教学是一个非常重要的课程，对于电气工程专业学生来说至关重要。

第一讲供配电系统的基本知识
第二讲电力负荷与负荷计算
第三讲供电电压与电源的选择
第四讲变电所的电气主接线
第五讲变电所的二次接线
第六讲高低压配电网
第七讲短路
第八讲低压配电网中短路电流的计算
第九讲供电系统中电气设备选择与校验
第十讲继电保护的基本概念
第十一讲电力变压器的保护
第十四讲电压的偏差及其调节电压波动和闪变及其抑制
第十五讲高次谐波及其抑制的问题
第十六讲供电系统变电所的自动化
第十七讲工厂供电电气接线图的认知实验
第十八讲无功补偿装置实验
第十九讲备用电源自动投入实验
第二十讲自动重合闸前加后速保护实验。

《工厂供配电》课程设计一、课程目标知识目标：1. 让学生理解工厂供配电的基本概念、原理及系统组成，掌握电力系统的基本结构。

2. 使学生掌握工厂供配电系统中常用电气设备的工作原理及参数计算。

3. 帮助学生了解工厂供配电系统中短路故障的分析方法及保护措施。

技能目标：1. 培养学生运用所学知识进行工厂供配电系统设计、计算及设备选型的能力。

2. 提高学生分析工厂供配电系统故障原因及处理故障的能力。

3. 培养学生运用现代化工具进行供配电系统仿真、调试及优化的能力。

情感态度价值观目标：1. 培养学生热爱电气工程，增强对工厂供配电领域的兴趣和热情。

2. 培养学生的团队合作意识，提高沟通协调能力，使学生具备良好的职业素养。

3. 强化学生的安全意识，使学生养成良好的安全操作习惯，注重环境保护。

本课程针对高年级学生，结合学科特点，以实用性为导向，注重理论知识与实践技能的结合。

课程目标旨在使学生掌握工厂供配电的基本知识，具备一定的工程设计和故障处理能力，同时培养其热爱专业、注重安全、具备良好职业素养的情感态度价值观。

通过分解课程目标为具体的学习成果，为后续的教学设计和评估提供依据。

二、教学内容1. 工厂供配电系统概述：包括电力系统的基本结构、工厂供配电系统的组成及功能。

- 教材章节：第一章- 内容：电力系统基本概念、工厂供配电系统组成、供配电系统分类。

2. 工厂供配电系统设备：介绍常用电气设备的工作原理、参数计算及选型。

- 教材章节：第二章- 内容：变压器、断路器、隔离开关、负荷开关、接触器等设备的工作原理及选型。

3. 工厂供配电系统设计：讲解系统设计的基本原则、流程及方法。

- 教材章节：第三章- 内容：设计原则、设计流程、电气设备选型、系统保护及自动化。

4. 短路故障分析及保护：分析工厂供配电系统短路故障原因、计算方法及保护措施。

- 教材章节：第四章- 内容：短路故障原理、短路电流计算、短路保护装置及其配置。

5. 工厂供配电系统运行与维护：介绍系统运行管理、常见故障处理及维护措施。

工厂供电课程教案第一章：工厂供电概述1.1 工厂供电系统的组成1.2 工厂供电的基本原理1.3 工厂供电的重要性1.4 工厂供电的发展趋势第二章：工厂供电设备2.1 变压器2.2 开关设备2.3 配电设备2.4 电缆与电线第三章：工厂供电系统的设计3.1 供电系统的设计原则3.2 供电系统的电压选择3.3 供电系统的电源选择3.4 供电系统的保护与控制第四章：工厂供电系统的运行与维护4.1 供电系统的运行管理4.2 供电设备的维护与检修4.3 供电系统的故障处理4.4 供电系统的节能与优化第五章：工厂供电系统的安全与防护5.1 触电防护5.2 电气火灾防护5.3 雷击防护5.4 电磁兼容与干扰防护第六章：工厂供电系统的自动化与监控6.1 供电系统自动化的意义6.2 监控系统的组成与功能6.3 常用监控设备及其应用6.4 供电系统自动化的未来发展第七章：工厂供电系统的改造与升级7.1 供电系统改造的必要性7.2 改造与升级的原则与步骤7.3 改造与升级的技术方案7.4 改造与升级的案例分析第八章：工厂供电系统的环境保护8.1 供电系统对环境的影响8.2 环境保护的原则与要求8.3 环保技术的应用与推广8.4 环保意识的培养与提高第九章：工厂供电系统的经济性与可靠性分析9.1 供电系统的经济性评估9.2 供电系统的可靠性分析9.3 提高供电系统经济性与可靠性的措施9.4 经济性与可靠性分析的案例研究第十章：工厂供电系统的法律法规与标准10.1 工厂供电相关的国家法律法规10.2 工厂供电的标准与规范10.3 法律法规与标准的执行与监督10.4 违反法律法规与标准的相关后果与处理第十一章：工厂供电系统的故障分析与诊断11.1 故障类型及其特征11.2 故障诊断的方法与技术11.3 故障分析与诊断的工具与设备11.4 故障处理案例分析第十二章：工厂供电系统的优化与节能12.1 节能的意义与重要性12.2 节能技术与策略12.3 节能评估与监测12.4 节能案例分析第十三章：工厂供电系统的智能化发展13.1 智能化供电系统的概念13.2 智能化技术的应用13.3 智能化供电系统的优势与挑战13.4 智能化供电系统的未来发展趋势第十四章：工厂供电系统的项目管理14.1 项目管理的基本原理14.2 工厂供电项目管理的特点14.3 项目管理工具与技术在工厂供电中的应用14.4 项目案例分析第十五章：工厂供电系统的培训与教育15.1 培训与教育的重要性15.2 培训内容与目标的设定15.3 培训方法与手段的选择15.4 培训效果的评估与改进重点和难点解析本教案涵盖了工厂供电课程的全面知识体系，重点和难点如下：重点：1. 工厂供电系统的组成、原理、重要性和发展趋势。
