单相异步电机的原理浅谈单相异步电机故障分析本文主要是关于单相异步电机的相关介绍，并着重对单相异步电机的工作原理及其故障进行了详尽的阐述。

单相异步电机采用单相交流电源的异步电动机称为单相异步电动机。

单相异步电动机由于只需要单相交流电，故使用方便、应用广泛，并且有结构简单、成本低廉、噪声小、对无线电系统干扰小等优点，因而常用在功率不大的家用电器和小型动力机械中，如电风扇、洗衣机、电冰箱、空调、抽油烟机、电钻、医疗器械、小型风机及家用水泵等。

由于中国的单相电压是220V，而国外的单相电压如美国120V、日本100V、德国英国法国230V，所以在使用国外的单相异步电动机时需要注意电机的额定电压与电源电压是否相同。

单相异步电动机由定子、转子、轴承、机壳、端盖等构成。

单相异步电动机常常被制成小型的电机设备，它的电机容量很小，只需要用单相的交流电源供电，作为驱动用电机，单相异步电动机的功率仅需几瓦、几十瓦或者几百瓦。

单相异步电动机功率小，主要制成小型电机。

它的应用非常广泛，如家用电器（洗衣机、电冰箱、电风扇）、电动工具（如手电钻）、医用器械、自动化仪表等。

安装电动机安装前应测量定子绕组对机壳及主绕组与辅绕组之间的绝缘电阻，其常温阻值不低于10MΩ，否则应对绕组进行烘干助理，可采用灯泡加热法。

电动机的轴伸直径出厂时已经磨至标准公差尺寸，因此要求用户所配套的带轮或其他配套的零件内径要选国家标准的附件。

安装时用手推入或轻轻敲击轴伸台即可，严禁用锤子猛击，否则容易振碎离心开关，造成电动机不能起动、损坏轴承、增大电动机的运行噪声。

电动机在安装至配套机械之前，要仔细检查电动机的底脚部分有无裂纹和影响机械强度等问题，一旦发现有问题，禁止安装使用。

电动机要安装在带固定孔的平板上，并用同底脚孔相适应的螺栓固定。

为确保安全，在电动机运行前，务必把接地导线连接到电动机的接地螺钉上，并可靠接地，接地线应选用截面积不小于1m㎡的铜导线。

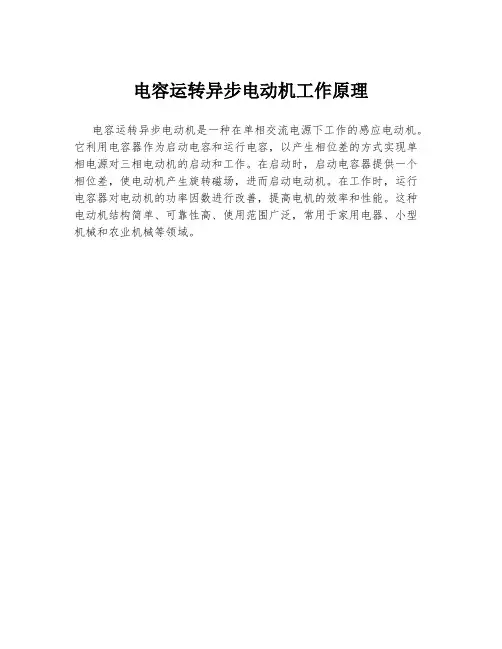

电容运转异步电动机工作原理
电容运转异步电动机是一种在单相交流电源下工作的感应电动机。

它利用电容器作为启动电容和运行电容，以产生相位差的方式实现单相电源对三相电动机的启动和工作。

在启动时，启动电容器提供一个相位差，使电动机产生旋转磁场，进而启动电动机。

在工作时，运行电容器对电动机的功率因数进行改善，提高电机的效率和性能。

这种电动机结构简单、可靠性高、使用范围广泛，常用于家用电器、小型机械和农业机械等领域。

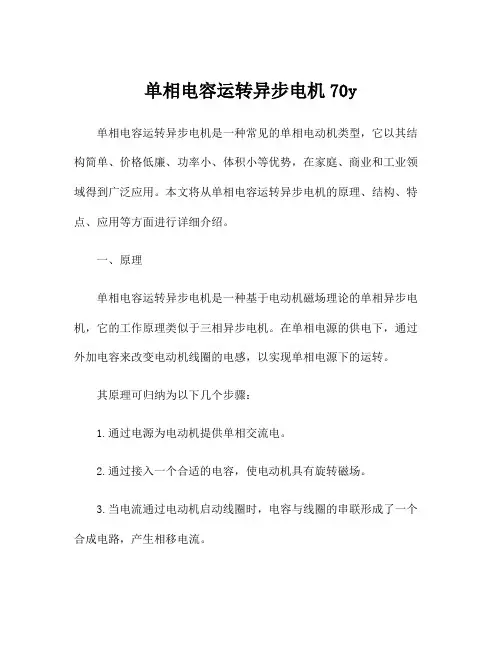

单相电容运转异步电机70y 单相电容运转异步电机是一种常见的单相电动机类型，它以其结构简单、价格低廉、功率小、体积小等优势，在家庭、商业和工业领域得到广泛应用。

本文将从单相电容运转异步电机的原理、结构、特点、应用等方面进行详细介绍。

一、原理单相电容运转异步电机是一种基于电动机磁场理论的单相异步电机，它的工作原理类似于三相异步电机。

在单相电源的供电下，通过外加电容来改变电动机线圈的电感，以实现单相电源下的运转。

其原理可归纳为以下几个步骤：1.通过电源为电动机提供单相交流电。

2.通过接入一个合适的电容，使电动机具有旋转磁场。

3.当电流通过电动机启动线圈时，电容与线圈的串联形成了一个合成电路，产生相移电流。

4.通过线圈和电容产生的旋转磁场引起电动机转子旋转，实现电动机的运转。

二、结构单相电容运转异步电机主要由定子和转子两部分组成。

其中定子由主磁极、辅助磁极、线圈、电容器等组成；转子则采用铁芯绕制而成。

1.定子：定子是电动机的固定部分，它由磁铁和铁芯透磁材料构成。

在定子上绕制有线圈和电容器，通过电源供电，产生旋转磁场，引起转子的转动。

2.转子：转子是电动机的旋转部分，它采用铁芯材料制成，外部包裹定子线圈，当旋转磁场作用于转子时，转子开始旋转。

三、特点1.结构简单：单相电容运转异步电机的结构相对简单，由于只有一个线圈，因此制造成本低，容易维修和维护。

2.成本低廉：由于结构简单，所以单相电容运转异步电机的制造成本相对较低，适用于广大家庭和小型商业使用。

3.功率小：由于采用单相供电，所以单相电容运转异步电机的功率相对较小，通常不超过1马力。

4.体积小：相对于其它类型的电机，单相电容运转异步电机的体积较小，可以方便地安装在狭小的空间中。

四、应用单相电容运转异步电机由于其价格低廉、结构简单、体积小等特点，广泛应用于家庭、商业和工业领域。

在家庭应用中，单相电容运转异步电机常见于通风机、洗衣机、抽水泵、电风扇等家用电器中，其低功率、低噪音的特点符合家庭使用需求。

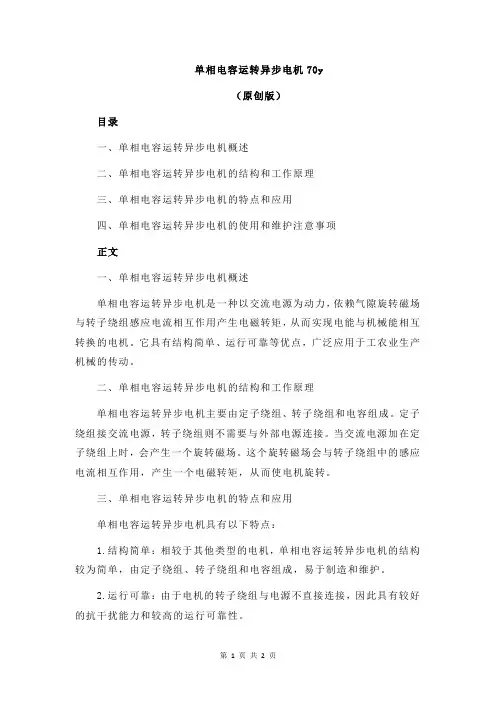

单相电容运转异步电机70y（原创版）目录一、单相电容运转异步电机概述二、单相电容运转异步电机的结构和工作原理三、单相电容运转异步电机的特点和应用四、单相电容运转异步电机的使用和维护注意事项正文一、单相电容运转异步电机概述单相电容运转异步电机是一种以交流电源为动力，依赖气隙旋转磁场与转子绕组感应电流相互作用产生电磁转矩，从而实现电能与机械能相互转换的电机。

它具有结构简单、运行可靠等优点，广泛应用于工农业生产机械的传动。

二、单相电容运转异步电机的结构和工作原理单相电容运转异步电机主要由定子绕组、转子绕组和电容组成。

定子绕组接交流电源，转子绕组则不需要与外部电源连接。

当交流电源加在定子绕组上时，会产生一个旋转磁场。

这个旋转磁场会与转子绕组中的感应电流相互作用，产生一个电磁转矩，从而使电机旋转。

三、单相电容运转异步电机的特点和应用单相电容运转异步电机具有以下特点：1.结构简单：相较于其他类型的电机，单相电容运转异步电机的结构较为简单，由定子绕组、转子绕组和电容组成，易于制造和维护。

2.运行可靠：由于电机的转子绕组与电源不直接连接，因此具有较好的抗干扰能力和较高的运行可靠性。

3.适用范围广：单相电容运转异步电机广泛应用于工农业生产机械、房间空调风扇等设备中，满足大多数传动要求。

4.较高的运行效率：单相电容运转异步电机具有较高的运行效率，可以有效降低能耗。

四、单相电容运转异步电机的使用和维护注意事项1.电容选择：在安装单相电容运转异步电机时，需要选择合适的电容。

劣质电容可能会导致电机空载时电压过高，从而损坏电机。

2.电机接线：在接线时，应将主绕组和副绕组分别接在电源的两个相位上，并将电容接在主副绕组之间。

3.使用和维护：在使用过程中，要注意电机的负载和电压是否符合电机的额定值。

定期对电机进行维护和保养，以延长其使用寿命。

总之，单相电容运转异步电机具有结构简单、运行可靠、适用范围广、运行效率高等优点，广泛应用于各种工农业生产机械中。

单相交流异步电机的工作原理下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

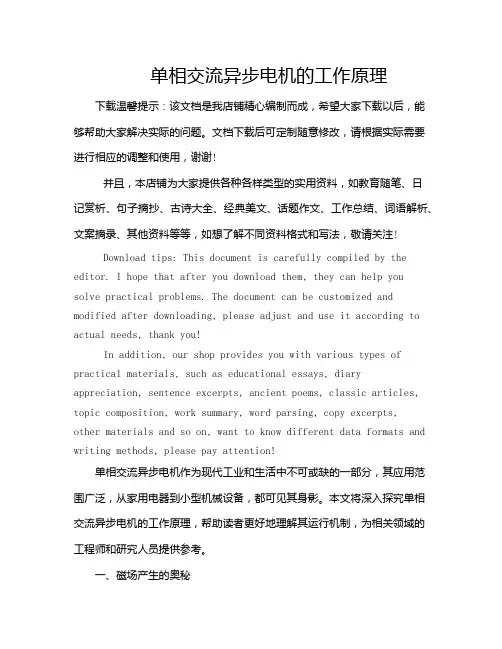

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!单相交流异步电机作为现代工业和生活中不可或缺的一部分，其应用范围广泛，从家用电器到小型机械设备，都可见其身影。

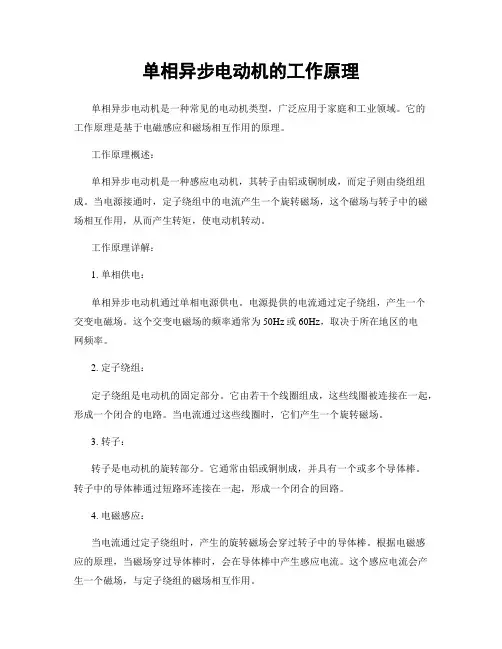

单相异步电动机的工作原理单相异步电动机是一种常见的电动机类型，广泛应用于家庭和工业领域。

它的工作原理是基于电磁感应和磁场相互作用的原理。

工作原理概述：单相异步电动机是一种感应电动机，其转子由铝或铜制成，而定子则由绕组组成。

当电源接通时，定子绕组中的电流产生一个旋转磁场，这个磁场与转子中的磁场相互作用，从而产生转矩，使电动机转动。

工作原理详解：1. 单相供电：单相异步电动机通过单相电源供电。

电源提供的电流通过定子绕组，产生一个交变电磁场。

这个交变电磁场的频率通常为50Hz或60Hz，取决于所在地区的电网频率。

2. 定子绕组：定子绕组是电动机的固定部分。

它由若干个线圈组成，这些线圈被连接在一起，形成一个闭合的电路。

当电流通过这些线圈时，它们产生一个旋转磁场。

3. 转子：转子是电动机的旋转部分。

它通常由铝或铜制成，并具有一个或多个导体棒。

转子中的导体棒通过短路环连接在一起，形成一个闭合的回路。

4. 电磁感应：当电流通过定子绕组时，产生的旋转磁场会穿过转子中的导体棒。

根据电磁感应的原理，当磁场穿过导体棒时，会在导体棒中产生感应电流。

这个感应电流会产生一个磁场，与定子绕组的磁场相互作用。

5. 转矩产生：由于转子中的导体棒被短路环连接在一起，感应电流会在导体棒之间形成一个闭合的回路。

这个闭合的回路会产生一个旋转磁场，与定子绕组的磁场相互作用。

由于磁场相互作用的力矩，转子会开始旋转。

6. 启动辅助装置：由于单相异步电动机的转子无法自行启动，通常需要启动辅助装置。

常见的启动辅助装置包括启动电容器和启动电阻。

启动电容器通过改变电路的相位差来产生一个旋转磁场，从而启动电动机。

启动电阻则通过降低电动机的起动转矩来实现启动。

7. 运行稳定：一旦电动机启动，转子会根据旋转磁场的作用开始旋转。

同时，启动辅助装置会逐渐脱离电路。

当转子旋转到与旋转磁场同步的速度时，电动机将保持稳定运行。

总结：单相异步电动机的工作原理是基于电磁感应和磁场相互作用的原理。

单相异步电机的原理浅谈单相异步电机故障分析本文主要是关于单相异步电机的相关介绍，并着重对单相异步电机的工作原理及其故障进行了详尽的阐述。

单相异步电机采用单相交流电源的异步电动机称为单相异步电动机。

单相异步电动机由于只需要单相交流电，故使用方便、应用广泛，并且有结构简单、成本低廉、噪声小、对无线电系统干扰小等优点，因而常用在功率不大的家用电器和小型动力机械中，如电风扇、洗衣机、电冰箱、空调、抽油烟机、电钻、医疗器械、小型风机及家用水泵等。

由于中国的单相电压是220V，而国外的单相电压如美国120V、日本100V、德国英国法国230V，所以在使用国外的单相异步电动机时需要注意电机的额定电压与电源电压是否相同。

单相异步电动机由定子、转子、轴承、机壳、端盖等构成。

单相异步电动机常常被制成小型的电机设备，它的电机容量很小，只需要用单相的交流电源供电，作为驱动用电机，单相异步电动机的功率仅需几瓦、几十瓦或者几百瓦。

单相异步电动机功率小，主要制成小型电机。

它的应用非常广泛，如家用电器（洗衣机、电冰箱、电风扇）、电动工具（如手电钻）、医用器械、自动化仪表等。

安装电动机安装前应测量定子绕组对机壳及主绕组与辅绕组之间的绝缘电阻，其常温阻值不低于10MΩ，否则应对绕组进行烘干助理，可采用灯泡加热法。

电动机的轴伸直径出厂时已经磨至标准公差尺寸，因此要求用户所配套的带轮或其他配套的零件内径要选国家标准的附件。

安装时用手推入或轻轻敲击轴伸台即可，严禁用锤子猛击，否则容易振碎离心开关，造成电动机不能起动、损坏轴承、增大电动机的运行噪声。

电动机在安装至配套机械之前，要仔细检查电动机的底脚部分有无裂纹和影响机械强度等问题，一旦发现有问题，禁止安装使用。

电动机要安装在带固定孔的平板上，并用同底脚孔相适应的螺栓固定。

为确保安全，在电动机运行前，务必把接地导线连接到电动机的接地螺钉上，并可靠接地，接地线应选用截面积不小于1m㎡的铜导线。

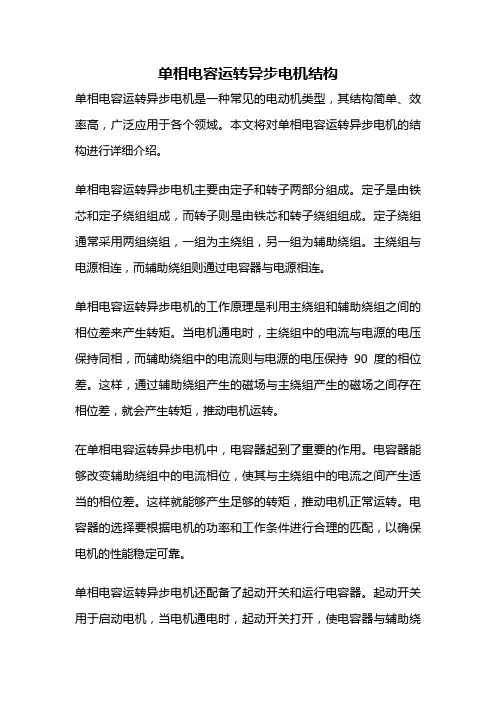

单相电容运转异步电机结构单相电容运转异步电机是一种常见的电动机类型，其结构简单、效率高，广泛应用于各个领域。

本文将对单相电容运转异步电机的结构进行详细介绍。

单相电容运转异步电机主要由定子和转子两部分组成。

定子是由铁芯和定子绕组组成，而转子则是由铁芯和转子绕组组成。

定子绕组通常采用两组绕组，一组为主绕组，另一组为辅助绕组。

主绕组与电源相连，而辅助绕组则通过电容器与电源相连。

单相电容运转异步电机的工作原理是利用主绕组和辅助绕组之间的相位差来产生转矩。

当电机通电时，主绕组中的电流与电源的电压保持同相，而辅助绕组中的电流则与电源的电压保持90度的相位差。

这样，通过辅助绕组产生的磁场与主绕组产生的磁场之间存在相位差，就会产生转矩，推动电机运转。

在单相电容运转异步电机中，电容器起到了重要的作用。

电容器能够改变辅助绕组中的电流相位，使其与主绕组中的电流之间产生适当的相位差。

这样就能够产生足够的转矩，推动电机正常运转。

电容器的选择要根据电机的功率和工作条件进行合理的匹配，以确保电机的性能稳定可靠。

单相电容运转异步电机还配备了起动开关和运行电容器。

起动开关用于启动电机，当电机通电时，起动开关打开，使电容器与辅助绕组相连，产生起动转矩，推动电机启动。

当电机达到额定转速后，起动开关会自动关闭，此时电容器会与辅助绕组断开，电机将继续通过主绕组运转。

单相电容运转异步电机的结构简单、制造成本低，因此在家用电器、小型机械设备等领域得到广泛应用。

例如，家用洗衣机、风扇、泵等设备常常采用单相电容运转异步电机作为驱动器件。

它们具有体积小、噪音低、效率高等特点，能够满足日常生活和工作的需求。

单相电容运转异步电机是一种结构简单、效率高的电动机类型。

它通过利用主绕组和辅助绕组之间的相位差来产生转矩，推动电机运转。

电容器在电机中起到了重要的作用，能够改变电流相位差，使电机正常启动和运行。

单相电容运转异步电机广泛应用于家用电器、小型机械设备等领域，为人们的生活和工作带来了便利和效益。

单相电容运转异步电动机标准系列单相电容运转异步电动机标准系列导言单相电容运转异步电动机是一种常见的电动机类型，广泛应用于家庭和工业领域。

它具有结构简单、可靠性高、成本低廉等优点，因此备受市场青睐。

在本文中，将对单相电容运转异步电动机的标准系列进行全面评估，并探讨其深度和广度。

一、单相电容运转异步电动机的基本原理1.1 工作原理单相电容运转异步电动机采用单相交流电作为供电源，通过引入辅助相位来启动和运转电动机。

辅助相位是通过外接电容器实现的，它能够产生辅助磁场，从而对电动机转子进行启动和运转。

单相电容运转异步电动机的基本原理是基于离心力和磁性力线的相互作用。

1.2 结构组成单相电容运转异步电动机主要由定子、转子、电容器和启动电路组成。

定子是电动机的固定部分，上面绕有多组绕组。

转子是电动机的旋转部分，由导体材料制成，可以在磁场中旋转。

电容器则用于产生辅助磁场，从而使电动机启动和运转。

二、单相电容运转异步电动机标准系列的评估2.1 核心参数单相电容运转异步电动机的标准系列中，核心参数包括额定功率、额定电压、额定转速和额定频率等。

这些参数决定了电动机的性能和适用范围。

其中，额定功率是电动机在额定条件下能够输出的功率；额定电压是电动机在额定条件下的工作电压；额定转速是电动机在额定电压和额定频率下的转速；额定频率是电动机的工作频率。

2.2 重要特性单相电容运转异步电动机的标准系列具有多项重要特性，包括高效节能、启动和停止可靠、运行平稳等。

高效节能是电动机在工作过程中能够实现较高的能效利用，降低能源消耗和运行成本。

启动和停止可靠是指电动机能够在各种工作条件下可靠启动和停止，避免因电机故障引起的停机或损坏。

运行平稳是指电动机在工作过程中转速平稳，振动和噪音较小，保证了电动机和设备的安全运行。

2.3 应用领域单相电容运转异步电动机的标准系列在家庭和工业领域有着广泛的应用。

在家庭领域，它常用于各种家用电器，如空调、洗衣机、电风扇等。

维修基本知识（二）单相异步电动机的故障现象及排除方法单相异步电动机按其启动方法不同可分多种，但在实际中应用最广泛的是电容分相单相异步电动机。

因此本部分内容主要以该类电动机为例予以分析，电阻分相及罩极电动机的故障分析与处理与本内容大体相访。

电容分相单相异步电动机的常见故障主要有：一、电源正常，但通电后电动机不转动出现这类故障可以从两方面找原因：一是电动机电气方面的故障；二是电动机机械方面的故障。

1、启动绕组本身断路对此可用万用表欧姆挡测量启动绕组的直流电阻，一般均应小于几十欧姆或上百欧姆。

如电阻值太大，说明启动绕组本身断路。

如断路点在槽外较明显处，则可用焊接法予以恢复，否则需拆除部分或全部绕组予以更换。

2、离心开关在启动时触点未闭合（1）离心开关的结构离心开关的具体结构多种多样，但其基本工作原理均大体相仿，现以如图表2-1所示常见的一种为例予以说明。

该离心开关由旋转部分和静止部分所组成，图2-1a为旋转部分，它安装于电动机转轴上，与电动机一起旋转，旋转部分主要由三个受拉力弹簧2控制的指形铜触片1组成。

该铜触片与电动机转轴是相互绝缘的，但三个铜触片本身在电路上则是相互连通的。

图2-1b所示为静止部分，它固定安装在端盖或机座上，静止部分主要由两个相互绝缘的半圆形铜环3组成，这两个半圆形铜环与机座（端盖）也互相绝缘，其中一个半圆环接电源；另一个半圆环接启动绕组（其作用相当于交流接触器中接交流电源及接电动机的两个静触点）。

当电动机静止时指形铜触片在弹簧片2拉力作用下，分别压在两个半圆形铜环的侧面，由于三个指形铜触片本身是连通的（相当于交流接触器中的动触桥），这样就使启动绕组与电源接通，电动机开始启动。

当电动机转速达到某一数值时，安装于旋转部分的指形铜触片由于离心力的作用而向外张开，使铜触片与半圆形铜环分离，即将启动绕组从电源上切除，电动机启动结束，进入正常运行。

图2-1离心开关的结构a）为旋转部分 b）所示为静止部分（ 2 ）离心开关常见故障离心开关的常见故障主要有离心开关不闭合（即指形铜触片无法压在半圆形铜环上）和离心开关打不开（即指形铜触片无法与半圆形铜环脱离）。
