单相异步电机的原理浅谈单相异步电机故障分析本文主要是关于单相异步电机的相关介绍，并着重对单相异步电机的工作原理及其故障进行了详尽的阐述。
单相异步电机采用单相交流电源的异步电动机称为单相异步电动机。
单相异步电动机由于只需要单相交流电，故使用方便、应用广泛，并且有结构简单、成本低廉、噪声小、对无线电系统干扰小等优点，因而常用在功率不大的家用电器和小型动力机械中，如电风扇、洗衣机、电冰箱、空调、抽油烟机、电钻、医疗器械、小型风机及家用水泵等。
由于中国的单相电压是220V，而国外的单相电压如美国120V、日本100V、德国英国法国230V，所以在使用国外的单相异步电动机时需要注意电机的额定电压与电源电压是否相同。
单相异步电动机由定子、转子、轴承、机壳、端盖等构成。
单相异步电动机常常被制成小型的电机设备，它的电机容量很小，只需要用单相的交流电源供电，作为驱动用电机，单相异步电动机的功率仅需几瓦、几十瓦或者几百瓦。
单相异步电动机功率小，主要制成小型电机。
它的应用非常广泛，如家用电器（洗衣机、电冰箱、电风扇）、电动工具（如手电钻）、医用器械、自动化仪表等。
安装电动机安装前应测量定子绕组对机壳及主绕组与辅绕组之间的绝缘电阻，其常温阻值不低于10MΩ，否则应对绕组进行烘干助理，可采用灯泡加热法。
电动机的轴伸直径出厂时已经磨至标准公差尺寸，因此要求用户所配套的带轮或其他配套的零件内径要选国家标准的附件。
安装时用手推入或轻轻敲击轴伸台即可，严禁用锤子猛击，否则容易振碎离心开关，造成电动机不能起动、损坏轴承、增大电动机的运行噪声。
电动机在安装至配套机械之前，要仔细检查电动机的底脚部分有无裂纹和影响机械强度等问题，一旦发现有问题，禁止安装使用。
电动机要安装在带固定孔的平板上，并用同底脚孔相适应的螺栓固定。
为确保安全，在电动机运行前，务必把接地导线连接到电动机的接地螺钉上，并可靠接地，接地线应选用截面积不小于1m㎡的铜导线。
电容运转异步电机电容运转异步电机是一种常用的电机类型，它具有体积小、功率大、效率高等优点，广泛应用于家电、机械、制造等领域。
在本文中，我们将介绍电容运转异步电机的工作原理、特点、应用及维护保养等方面的内容。
一、工作原理电容运转异步电机是一种单相交流电机，其工作原理基于单相电源的交流电压。
在电机启动时，通过电容器的引入，可以产生一个旋转磁场，使得电机可以运转。
电容运转异步电机的转速与电源频率有关，因此在不同的电源频率下，其转速也会有所不同。
二、特点1、体积小：电容运转异步电机体积小，可以方便地安装在各种设备中，节约了空间。
2、功率大：虽然体积小，但是电容运转异步电机的功率很大，可以满足各种设备的需求。
3、效率高：电容运转异步电机的效率很高，可以节约能源，降低使用成本。
4、启动方便：电容运转异步电机的启动很方便，无需额外的设备，可以直接接入电源。
5、维护简单：电容运转异步电机的结构简单，维护保养也很容易，可以降低维修成本。
三、应用电容运转异步电机广泛应用于各种设备中，例如：1、家电：电容运转异步电机可以用于各种家电，如电风扇、洗衣机、吸尘器等等。
2、机械：电容运转异步电机可以用于各种机械设备，如泵、压缩机、切割机等等。
3、制造：电容运转异步电机可以用于各种制造设备，如搅拌机、烘干机、喷涂机等等。
四、维护保养电容运转异步电机的维护保养很简单，只需要注意以下几点： 1、定期清洁：电容运转异步电机需要定期清洁，避免灰尘、油污等杂物进入电机内部，影响电机正常工作。
2、定期检查：电容运转异步电机需要定期检查，避免电容器老化、线路松动等问题，影响电机正常工作。
3、正确使用：电容运转异步电机需要正确使用，避免过载、过热等问题，影响电机寿命。
4、定期维修：电容运转异步电机需要定期维修，避免电机出现故障，影响生产效率。
总之，电容运转异步电机是一种常用的电机类型，具有体积小、功率大、效率高等优点，广泛应用于家电、机械、制造等领域。

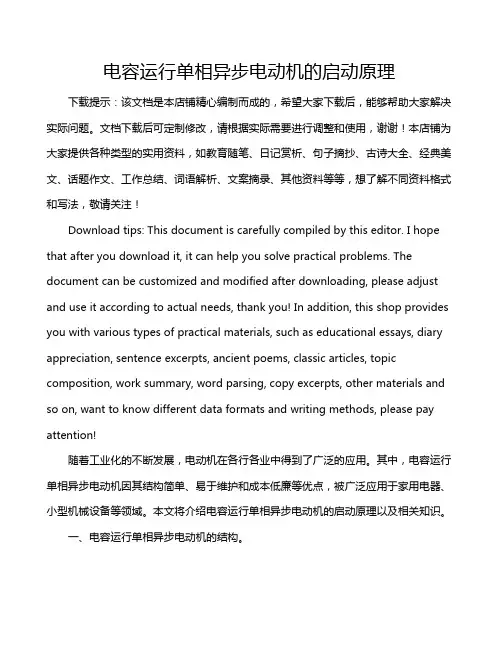

电容运行单相异步电动机的启动原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!随着工业化的不断发展，电动机在各行各业中得到了广泛的应用。
单相鼠笼式异步电动机的工作原理单相鼠笼式异步动机由单相电源供电，它直接接到220伏单相交流电源上就能工作，但要采取一定的措施，否则启动不起来。
我们日常生活用的一些家用电器，如空调器、电冰箱、洗衣机、电扇等广泛应用着单相异步电动机。
单相异步电动机的工作原理当给三相异步电动机的定子三相绕组通入三相交流电时，会形成一个旋转磁场，在旋转磁场的作用下，转子将获得启动转矩而自行启动。
当三相异步电动机通入单相交流电时就不能产生旋转磁场。
下面来分析单相异步电动机定子绕组通入单相交流电时产生的磁场情况。
如下列图所示为一台简单的单相异步电动机原理图，定子铁心上布置有单相定子绕组，转子为鼠笼结构。
交流电流波形电流正半周产生的磁场 电流负半周产生的磁场当向单相异步电动机的定子绕组中通入单相交流电后，由上图可见，当电流在正半周及负半周不断交变时，其产生的磁场大小及方向也在不断变化〔按正弦规律变化〕，但磁场的轴线则沿纵轴方向固定不动，这样的磁场称为脉动磁场。
当转子静止不动时转子导体的合成感应电动势和电流为0，合成转矩为0，因此转子没有启动转矩。
故单相异步电动机如果不采取一定的措施，单相异步电动机不能自行启动，如果用一个外力使转子转动一下，则转子能沿该方向继续转动下去。
单相异步电动机根据其启动方法或运行方法的不同，可分为单相电容运行电动机；单相电容启动电动机；单相罩极式电动机等。
下面分别介绍。
单相异步电动机容量一般较小，运行性能较差。
t45 90 135 180 225 270 360 315图1 单相电容运行异步电动机原理图(a)接线图(b)电流相量图图1是单相电容运行异步电动机工作原理图。
单相电容式异步电动机的定子铁芯上嵌放两套绕组：主绕组U1—U2〔主绕组又称工作绕组〕和副绕组Z1—Z2〔副绕组又称启动绕组〕。
两套绕组在空间的位置上互差90度电角度。
在启动绕Z1—Z2中串入一个电容器C后再与工作绕组并联，然后接到单相电源上。
电容启动式单相异步电机介绍电容启动式单相异步电机是一种常见的单相电机类型，它通过电容来实现启动和运行。
本文将对电容启动式单相异步电机的原理、结构和应用进行详细介绍。
一、原理电容启动式单相异步电机利用了电容在电路中的特性，通过改变电路的相位关系来实现启动。
在电机启动的过程中，通过一个启动电容器与主线圈并联，形成一个相位差90°的人工磁场，从而产生一个旋转的磁场。
这个旋转的磁场与电机的转子磁场相互作用，产生转矩，使电机启动并运行。
二、结构电容启动式单相异步电机的结构与普通的单相异步电机基本相同，主要由定子、转子和电容器组成。
定子是一个具有齿槽的铁心，上面绕有主线圈和辅助线圈。
转子是一个由导体材料制成的铁心，通常是一个铝制的圆筒形结构。
电容器则是连接在辅助线圈上的一个电容器，用来实现启动过程中的相位差。
三、工作过程电容启动式单相异步电机的工作过程可以分为启动和运行两个阶段。
1. 启动阶段：在电机启动时，电容器与辅助线圈并联，形成一个相位差90°的人工磁场。
当电机通电后，主线圈和辅助线圈中的电流会产生一个旋转的磁场，与转子磁场相互作用，产生转矩。
这个转矩将使电机开始转动，并逐渐加速。
2. 运行阶段：当电机达到一定的转速后，启动电容器会被一个启动开关断开，此时电容器不再参与电路，电机只依靠主线圈来运行。
主线圈产生的磁场仍然与转子磁场相互作用，维持电机的运转。
四、应用电容启动式单相异步电机由于其简单、可靠、经济的特点，广泛应用于家用电器、电动工具、小型机械和农业领域等。
例如，家用洗衣机、空调、冰箱等都采用了电容启动式单相异步电机作为驱动装置。
此外，电容启动式单相异步电机还可以用于水泵、风扇、压缩机等领域。
总结：电容启动式单相异步电机是一种常见的单相电机类型，通过电容来实现启动和运行。
它的原理是利用电容在电路中的特性，通过改变电路的相位关系来实现启动。
电容启动式单相异步电机的结构包括定子、转子和电容器。
单相电容运转异步电机70y（原创版）目录一、单相电容运转异步电机概述二、单相电容运转异步电机的结构和工作原理三、单相电容运转异步电机的特点和应用四、单相电容运转异步电机的使用和维护注意事项正文一、单相电容运转异步电机概述单相电容运转异步电机是一种以交流电源为动力，依赖气隙旋转磁场与转子绕组感应电流相互作用产生电磁转矩，从而实现电能与机械能相互转换的电机。
它具有结构简单、运行可靠等优点，广泛应用于工农业生产机械的传动。
二、单相电容运转异步电机的结构和工作原理单相电容运转异步电机主要由定子绕组、转子绕组和电容组成。
定子绕组接交流电源，转子绕组则不需要与外部电源连接。
当交流电源加在定子绕组上时，会产生一个旋转磁场。
这个旋转磁场会与转子绕组中的感应电流相互作用，产生一个电磁转矩，从而使电机旋转。
三、单相电容运转异步电机的特点和应用单相电容运转异步电机具有以下特点：1.结构简单：相较于其他类型的电机，单相电容运转异步电机的结构较为简单，由定子绕组、转子绕组和电容组成，易于制造和维护。
2.运行可靠：由于电机的转子绕组与电源不直接连接，因此具有较好的抗干扰能力和较高的运行可靠性。
3.适用范围广：单相电容运转异步电机广泛应用于工农业生产机械、房间空调风扇等设备中，满足大多数传动要求。
4.较高的运行效率：单相电容运转异步电机具有较高的运行效率，可以有效降低能耗。
四、单相电容运转异步电机的使用和维护注意事项1.电容选择：在安装单相电容运转异步电机时，需要选择合适的电容。
劣质电容可能会导致电机空载时电压过高，从而损坏电机。
2.电机接线：在接线时，应将主绕组和副绕组分别接在电源的两个相位上，并将电容接在主副绕组之间。
3.使用和维护：在使用过程中，要注意电机的负载和电压是否符合电机的额定值。
定期对电机进行维护和保养，以延长其使用寿命。
总之，单相电容运转异步电机具有结构简单、运行可靠、适用范围广、运行效率高等优点，广泛应用于各种工农业生产机械中。
单相异步电机的原理浅谈单相异步电机故障分析本文主要是关于单相异步电机的相关介绍，并着重对单相异步电机的工作原理及其故障进行了详尽的阐述。
单相异步电机采用单相交流电源的异步电动机称为单相异步电动机。
单相异步电动机由于只需要单相交流电，故使用方便、应用广泛，并且有结构简单、成本低廉、噪声小、对无线电系统干扰小等优点，因而常用在功率不大的家用电器和小型动力机械中，如电风扇、洗衣机、电冰箱、空调、抽油烟机、电钻、医疗器械、小型风机及家用水泵等。
由于中国的单相电压是220V，而国外的单相电压如美国120V、日本100V、德国英国法国230V，所以在使用国外的单相异步电动机时需要注意电机的额定电压与电源电压是否相同。
单相异步电动机由定子、转子、轴承、机壳、端盖等构成。
单相异步电动机常常被制成小型的电机设备，它的电机容量很小，只需要用单相的交流电源供电，作为驱动用电机，单相异步电动机的功率仅需几瓦、几十瓦或者几百瓦。
单相异步电动机功率小，主要制成小型电机。
它的应用非常广泛，如家用电器（洗衣机、电冰箱、电风扇）、电动工具（如手电钻）、医用器械、自动化仪表等。
安装电动机安装前应测量定子绕组对机壳及主绕组与辅绕组之间的绝缘电阻，其常温阻值不低于10MΩ，否则应对绕组进行烘干助理，可采用灯泡加热法。
电动机的轴伸直径出厂时已经磨至标准公差尺寸，因此要求用户所配套的带轮或其他配套的零件内径要选国家标准的附件。
安装时用手推入或轻轻敲击轴伸台即可，严禁用锤子猛击，否则容易振碎离心开关，造成电动机不能起动、损坏轴承、增大电动机的运行噪声。
电动机在安装至配套机械之前，要仔细检查电动机的底脚部分有无裂纹和影响机械强度等问题，一旦发现有问题，禁止安装使用。
电动机要安装在带固定孔的平板上，并用同底脚孔相适应的螺栓固定。
为确保安全，在电动机运行前，务必把接地导线连接到电动机的接地螺钉上，并可靠接地，接地线应选用截面积不小于1m㎡的铜导线。

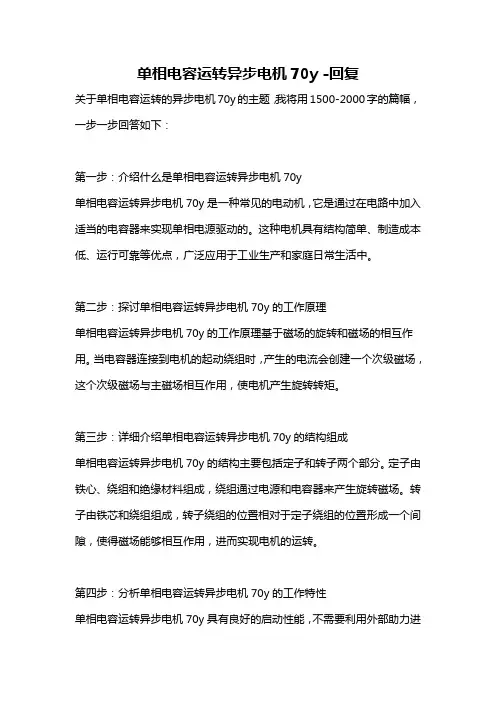

单相电容运转异步电机70y -回复关于单相电容运转的异步电机70y的主题，我将用1500-2000字的篇幅，一步一步回答如下：第一步：介绍什么是单相电容运转异步电机70y单相电容运转异步电机70y是一种常见的电动机，它是通过在电路中加入适当的电容器来实现单相电源驱动的。
这种电机具有结构简单、制造成本低、运行可靠等优点，广泛应用于工业生产和家庭日常生活中。
第二步：探讨单相电容运转异步电机70y的工作原理单相电容运转异步电机70y的工作原理基于磁场的旋转和磁场的相互作用。
当电容器连接到电机的起动绕组时，产生的电流会创建一个次级磁场，这个次级磁场与主磁场相互作用，使电机产生旋转转矩。
第三步：详细介绍单相电容运转异步电机70y的结构组成单相电容运转异步电机70y的结构主要包括定子和转子两个部分。
定子由铁心、绕组和绝缘材料组成，绕组通过电源和电容器来产生旋转磁场。
转子由铁芯和绕组组成，转子绕组的位置相对于定子绕组的位置形成一个间隙，使得磁场能够相互作用，进而实现电机的运转。
第四步：分析单相电容运转异步电机70y的工作特性单相电容运转异步电机70y具有良好的启动性能，不需要利用外部助力进行启动。
它的输出功率和运转转矩在额定负载范围内稳定可靠。
此外，该电机还具有速度调节性能优良、自冷却性能好的特点。
第五步：探讨单相电容运转异步电机70y的应用领域和优势由于单相电容运转异步电机70y具有结构简单、制造成本低、运行可靠等优势，它广泛应用于工业生产和家庭日常生活中。
在工业领域，它常用于压缩机、风机、泵等设备的驱动；在家庭领域，它常用于家电产品如洗衣机、空调、抽油烟机等的驱动。
第六步：讨论单相电容运转异步电机70y的维护和保养为了保证单相电容运转异步电机70y的正常运行，需要定期进行维护和保养。
首先，要确保电机周围空气畅通，避免积尘和潮湿；其次，要定期检查电机的电容器，确保其正常工作，如发现电容器老化或损坏，要及时更换；此外，还要注意电机的温度，避免过热对电机产生不良影响。
单相电容运转异步电机结构单相电容运转异步电机是一种常见的电动机类型，其结构简单、效率高，广泛应用于各个领域。
本文将对单相电容运转异步电机的结构进行详细介绍。
单相电容运转异步电机主要由定子和转子两部分组成。
定子是由铁芯和定子绕组组成，而转子则是由铁芯和转子绕组组成。
定子绕组通常采用两组绕组，一组为主绕组，另一组为辅助绕组。
主绕组与电源相连，而辅助绕组则通过电容器与电源相连。
单相电容运转异步电机的工作原理是利用主绕组和辅助绕组之间的相位差来产生转矩。
当电机通电时，主绕组中的电流与电源的电压保持同相，而辅助绕组中的电流则与电源的电压保持90度的相位差。
这样，通过辅助绕组产生的磁场与主绕组产生的磁场之间存在相位差，就会产生转矩，推动电机运转。
在单相电容运转异步电机中，电容器起到了重要的作用。
电容器能够改变辅助绕组中的电流相位，使其与主绕组中的电流之间产生适当的相位差。
这样就能够产生足够的转矩，推动电机正常运转。
电容器的选择要根据电机的功率和工作条件进行合理的匹配，以确保电机的性能稳定可靠。
单相电容运转异步电机还配备了起动开关和运行电容器。
起动开关用于启动电机，当电机通电时，起动开关打开，使电容器与辅助绕组相连，产生起动转矩，推动电机启动。
当电机达到额定转速后，起动开关会自动关闭，此时电容器会与辅助绕组断开，电机将继续通过主绕组运转。
单相电容运转异步电机的结构简单、制造成本低，因此在家用电器、小型机械设备等领域得到广泛应用。
例如，家用洗衣机、风扇、泵等设备常常采用单相电容运转异步电机作为驱动器件。
它们具有体积小、噪音低、效率高等特点，能够满足日常生活和工作的需求。
单相电容运转异步电机是一种结构简单、效率高的电动机类型。
它通过利用主绕组和辅助绕组之间的相位差来产生转矩，推动电机运转。
电容器在电机中起到了重要的作用，能够改变电流相位差，使电机正常启动和运行。
单相电容运转异步电机广泛应用于家用电器、小型机械设备等领域，为人们的生活和工作带来了便利和效益。
