【建筑工程管理】建筑平面图实例步骤

任务二
绘制建筑立面图
1
建筑立面图的命名
2
绘制建筑立面图的步骤
任务实施
一、建筑立面图的命名
建筑立面图通常有以下3种命名方式。 ① 当要绘制的立面图有定位轴线时，应按两端定位轴线的编号来 命名，如①～⑥立面图。 ② 若无定位轴线时，可以应按照房屋的朝向命名，即按照房屋的 朝向可把房屋的各个立面图分别称为南立面图、北立面图、东
任务实施 ——绘制住宅楼立面图
打开已经绘制好的该住宅楼底层平面图，然后关闭或冻结其中 该案例的具体操作过程见本书配套光盘 “视 不需要参照的图层，如“尺寸标注”和“轴线”等图层，接着创建 频”>“ch07”文件夹>“7-2-r1. exe”文件 所需图层，并 利用“直线”、 “构造线”等 命令参照平面 图绘制立面图 的主要轮廓 及门窗的位 置，最后绘 制门窗的立 面图 。
二、绘制建筑“单行文字”或“多行文字”命令注写
各房间的名称、门和窗的编号等。 ⑥ 设置尺寸标注样式并标注尺寸。标注尺寸时，应先标注距离图样
较近的细部尺寸，然后再标注定位轴间的尺寸，最后标注房屋的
总长和总宽尺寸。 ⑦ 设置多重引线样式并标注定位轴线及编号。
⑧ 依次标注必要的标高符号，注写图名并检查图形，最后根据需要
二、绘制建筑立面图的步骤
⑤ 从平面图中引出阳台、台阶和楼梯等辅助线，然后在立面图中绘 制与之对应的各部分，最后绘制雨篷、雨水管，以及屋顶上可见 的排烟口、水箱间等细节。 ⑥ 借助作为参照的平面图形中的文字样式和标注样式为立面图标注 尺寸，然后注写标高符号及图名，标注定位轴线和编号，最后检 查图形及尺寸，确认无误后根据需要打印图形 。
任务三 绘制建筑剖面图
1
建筑剖面图概述

3 、平面图中的图线：
粗实线——凡是被水平切平面剖切到的墙、柱 的断面轮廓
中实线——被剖切到的次要部分的轮廓线
和可见的构配件轮廓线，如墙身、窗台等
中虚线——被剖切到的高窗、墙洞等 细实线——尺寸标注线、引出线等 细点划线——定位轴线和中心线
4 、平面图的有关内容：
(1) 图例： 在平面图中，门窗、卫生设施及建筑材料均应按规 定的图例绘制。 (2) 定位轴线及编号： 定位轴线的概念 定位轴线的编号方法 (3) 尺寸 外部尺寸（三道） 第一道：总长、总宽 第二道：轴间距
二、平面图的图示内容及表示方法
1 、表达内容： 房屋的平面形状及大小、内部分隔、房间大 小、门窗、楼梯位置、大小、墙的厚度、房间 内部布置等。 底层平面图上标注指北针，以表示楼房的朝 向。 2 、比例 常用比例是 1 ： 100 ， 1 ： 200 ， 1 ： 50 等，必要时可用比例是 1 ： 150 ， 1 ： 300
• •
内部尺寸 内部门窗大小及位置、墙体厚度 、室内 地面标高等 在平面图上，除注出各部长度和宽度方 向的尺寸之外，还要注出楼地面等的相 对标高， 以表明各房间的楼地面对标高零点的相 对高度。
•
•
二 、 平 面 图 的 图 示 内 容 及 表 示 方 法
相对标高
楼梯
卫生间
厨房
房间
钢筋混凝土 柱 定位轴线 此楼座北 朝南
一、建筑平面图的形成和用途
建筑平面图 假想用一水平面剖切平面，沿着房屋各层门、窗洞口处将房屋切开，移去 剖切平面以上部分，向下投影所作的水平剖面图，称为建筑平面图。 平面图是放线、砌筑墙体、安装门窗、作室内装修及编制预算、备料等的 基本依据。

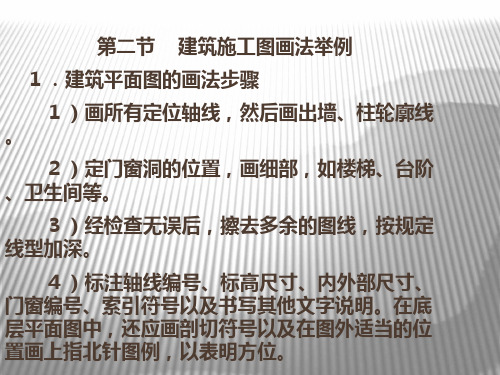

建筑平面图的画法
1 、根据开间和进深尺寸，画出定位轴线。 2 、根据墙厚尺寸，画出内外墙身的基本轮廓线 。 3 、根据门窗洞口及窗间墙等细部构造尺寸，画 出门窗洞口、楼梯、台阶、烟道。 4 、检查无误后，擦去多余的作图线，描深。标 注轴线、尺寸、门窗编号，注写图名、比例及 文字说明等。

工程施工平面图的设计步骤第一步：收集工程施工相关资料在开始进行工程施工平面图的设计之前，首先需要收集工程相关的资料，包括设计图纸、工程规范、施工要求等。

这些资料将为平面图的设计提供必要的依据和参考。

第二步：测量工程现场实际情况在收集了相关资料之后，需要前往工程现场进行实际的测量。

通过测量，可以更准确地了解工程现场的实际情况，包括地形、周边环境、建筑结构等。

这些信息将决定平面图的设计方案。

第三步：确定平面图的设计范围在了解了工程现场的实际情况之后，需要确定平面图的设计范围。

设计范围应包括施工区域、施工路径、施工设备摆放区域等。

通过确定设计范围，可以在平面图中清晰地表达出工程施工的全貌。

第四步：绘制平面图草图在确定了设计范围之后，可以开始绘制平面图的草图。

草图应包括工程施工区域的布局、建筑物位置、施工设备摆放位置等。

草图的绘制需要考虑到施工的流程和安全要求，确保施工平面图的合理性和实用性。

第五步：完善平面图设计在完成了平面图的草图之后，需要对平面图进行完善。

这包括细化设计细节、添加施工标志、标注施工要求等。

平面图设计的完善将提高施工的效率和质量，确保工程的顺利进行。

第六步：审核和修改平面图设计完成后，需要进行审核和修改。

审核的目的是确保平面图设计符合工程施工要求和规范要求，修改则是为了进一步完善设计。

在审核和修改过程中，需要与相关部门和人员进行沟通和协商，确保设计方案的可行性和有效性。

第七步：最终确定设计方案经过审核和修改后，最终确定设计方案。

设计方案应包括完整的平面图设计稿和相关说明文件，确保施工人员能够准确理解和执行设计要求。

最终确定设计方案后，即可开始进行工程施工。

总结：工程施工平面图的设计是工程施工的重要环节，需经过一系列的步骤和考虑。

设计师需要收集相关资料，测量工程现场实际情况，确定设计范围，绘制草图，完善设计，审核和修改设计方案，最终确定设计方案。

只有经过细致的设计和审核，才能确保工程施工的顺利进行和质量保障。

出头，但不可过多。
2、比例与图名
3、指北针图标
4、标高
5、标注
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢
建筑学平面图的画法.
二、平面图的画法与步骤
1、基本要素的画法 (1)、墙与柱
(2)、门与窗
门
窗
(3)、家具与陈设面图的绘制步骤
建筑平、剖、立面图的绘图步骤，都是先画定位轴线，然后画出建筑 构配件的形状和大小，再画出各个建筑细部，画上尺寸线、标高符号、 详图索引符号等，最后注写尺寸、标高数字和有关说明。
定位轴线
定位轴线用细点划线表示。轴线编号圆圈用细实线，直径 为8mm，详图为10mm。
水平方向编号采用阿拉伯数字，从左向右编写。 垂直方向编号用大写拉丁字母自下而上编写。
字母中的I、O及Z三个字母不得作轴线编号， 以免与数字1、0及2混淆
一、画定位轴线
二、画墙身、定门窗位置、 画门窗洞等
三、画门窗，楼梯等细部
四、画尺寸线、标高符号详图 索引符号等，最后注写尺寸、 标高数字和有关说明等
1、制图时画线的要求 (1)、同一图纸中,图样比例尺相同,同一类线型粗细应该相同。 (2)、图线不得与文字、数字或其它符号相重叠。 (3)、实线要画的均匀、光滑，起始点与结尾点不可过粗或过细。 (4)、虚线的线段应长短一致。 (5)、点划线是由长划和圆点组成的，首尾两端应为长划线段。 (6)、图线相交处要严实无缝。在手绘图中，垂直相交的直线可以稍稍

建筑平面图的绘制建筑平面图是建筑设计和施工的基础图纸之一，它是建筑物及其内部空间的展示方式。

它通过图形的方式，表现出建筑物内部空间的布局和功能区划，是建筑设计的基础性图纸之一。

下面，我将详细介绍建筑平面图的绘制。

一、平面图绘制前的准备工作1、确定平面图的内容在绘制平面图之前，首先需要确定平面图的内容，包括建筑物的名称、各楼层的名称、建筑物的总平面图、各楼层的平面图等等，这些都需要提前统筹考虑。

2、收集资料在绘制平面图前，需要收集有关的资料，包括建筑物的地理位置、建筑结构图、指定的设计方案等等，只有充分了解所有必要的资料，才能更好地绘制平面图。

3、确定绘图工具和软件在绘图前，需要准备好各种绘图工具和软件，例如绘图板、铅笔、橡皮、规、尺、分度器等等，还可以使用计算机专业绘图软件，例如AutoCAD等电脑辅助软件。

二、绘制平面图的步骤1、绘制建筑物的轮廓线首先需要绘制建筑物的轮廓线，这是建筑平面图的基础，轮廓线的精度会影响整个平面图的精度，因此需要非常认真地绘制轮廓线。

2、绘制建筑物的基础根据建筑物的设计，需要在轮廓线内部绘制基础，这个基础的大小和形状要根据建筑物的结构而定，确定好基础后，需要用不同颜色进行填充。

3、绘制室内布局和功能区划在轮廓线的基础上，需要进一步绘制室内的布局和功能区划。

通常，建筑平面图会将建筑物内部划分为不同的功能区域，例如客厅、卧室、厨房、书房、洗手间、阳台等等。

4、标注尺寸、名称和符号在建筑平面图中，需要标注不同部位的尺寸、名称和符号，例如窗户的大小、门的位置、水管和电缆的路径等等。

5、颜色和线条的应用在平面图的绘制中，需要使用不同的线条和颜色来表示不同的功能区域和物品，这样可以使整个平面图的结构更加清晰明了。

6、化简在平面图的绘制中，有时需要将图中的冗余部分去掉，使图形更加清晰明了。

三、建筑平面图的注意事项1、准确度和精度准确度和精度非常重要，因为错误的基本维度会产生多个问题，包括设计和建造过程中的错误，因此，需要非常仔细地绘制图纸。

——本节以某体育中心总体布局为例，介绍总平面图的绘制要点 一、绘制理念 1、对场地进行调查，确定建筑物或构筑物的总体方案。如本案占地约375万平 方米（大致为2500×1500M），内容有游泳馆、训练场、停车场（2个）、办 公楼、网球场、运动员宿舍、食堂。各构筑物应参照一般常识合理定位。 2、对绘图环境进行设置（如前所述要求），本案的设置如下
剖视方向线 剖切位置线
膨胀 1
剖面编号

（9）详图的位置及编号——针对局部构件要详画，应按规范表明详图位置和 编号，便于对照查阅（规范详见第一章） （10）平面图的文本说明——标出各房间的名称、房间有效使用面积、平面 图和名称、比例及得门窗的编号等文本对象。
一、绘制流程（以某居民楼为例） 1、分析——下面的图，一看似乎比较复杂，但经分析，发现只要绘制一个单 元后，用阵列或复制命令就能完成。 2、简要介绍操作步骤 • 定位网线绘制 • 绘制主次墙体轮廓并定出门窗位置 • 绘制门、窗、柱、楼梯、阳台、台阶等构件 • 文本标注（平面图名称、门窗型号、房间功能及使用面积） • 标注内外部尺寸 • 轴线编号标注、指北针、标高及剖切符号，同时完善平面图。
2、双（三）扇推拉门的绘制并创建外部块（注意用“矩形”命令）
3、楼梯平面绘制（绘在图中，楼梯层设为当前层并启用“捕捉自、直线、阵 列、矩形、多段线、修剪”等。其中，矩形2360*100，箭头起点宽120，端点 宽 0）
矩形放正 中，上下 楼梯标志 放两侧的 正中。 结构相同 标志。
4、最后进行块的插入与阵列（如图）
附：门窗种类及规范要求（单位：毫米）
编号 洞口尺寸（宽*高） 门的形式 备注（有关说明）
M1
M2 M3 M4 M5 M6 M7 C1 C2 C3 C4 C5 C6

D
C
6240 1800 3300
在加深图线之前 , 一定 接待室 ﹢图 它们分别表 要整理和清洁 面!!
M-3
0.000 3060
休息室
500
1010 500
值班室
C-1 M-2
240
示什么门?
1420 120 500 1000
1000
A
240
380
370
1300
7600
-0.150
2
120 600 2100 3300 8640 600 1350 2400 5100
150
5、画楼梯平面图底稿图作图步骤:
①将各层平面图对齐，根据楼梯间的开间、进深画定位轴线;
②画墙身厚度、门窗洞位置线及门的开启线;
③画楼梯平台宽度、梯段长度及梯井宽度等位置线； ④用等分平行线间距的几何作图方法,画楼梯的踏面线（n-1） 等分梯段长度,画出踏面，注意踏面步数为（n-1），n为楼梯 步级数,并画出上下行箭头线； ⑤画出梯井:注意底层平面、标准层平面、顶层平面中的区别; ⑥检查底稿并布置标注(尺寸标注及标高标注); ⑦加深及加粗图线,标注剖切位置符号及名称;
1000
1800
±0.000
－0.150
150
－0.150
1
①－③立面图
1:50
3
在加深图线之前 , 一定 要整理和清洁图面!!
4、剖面图的绘图步骤
⑴ 画室内外地坪线、被剖切到的和首尾定位轴线、各层楼面、屋面等；
⑵ 根据房屋的高度尺寸，画所有被剖切到的墙体断面及未剖切到的墙体等 轮廓 ⑶ 画被剖切到的门窗洞口、阳台、楼梯平台、屋面女儿墙、檐口、各种梁 如门窗洞口上面的过梁、可见的或剖切到的承重梁等的轮廓或断面及其它可 见细部轮廓 ⑷ 画楼梯、室内固定设备、室外台阶、花池及其它可见的细部

C A D建筑平面图绘图步骤一、设置绘图单位选择[格式]——[单位]：精度由0.000改为0；单位：毫米。

二、设置绘图界限（既选择打印纸大小）选择[格式]——[绘图界限]：如设A3：左下角为：0，0右上角为：420，297。

（横向，纵向为：297，420）设A4：左下角为：0，0右上角为：297，210。

（横向，纵向为：210，297）三、设置绘图参数设置：对象捕捉、对象追踪、正交等开关。

此步骤灵活运用。

四、设置图层选择[格式]——[图层]：注意:1、图框标题栏中的粗线和细线用W控制粗细,因此在粗实线图层绘图时W为02、当用点画线或虚线等绘图时看不清楚，应修改线型比例，[格式]——[线型]修改全局比例，该比例对整幅图线型比例负责，如果对个别线型不满意，选中该线型点击右键选特性修改线型比例。

五、绘制图框标题栏在图框标题栏图层1：1绘制图框标题栏。

（以上步骤可作为制作绘图模板用。

）六、确定图框标题栏放大的倍数为满足1：1绘图，应根据合理布图确定图纸放大的倍数。

此步骤很重要，该倍数决定文字的高度和尺寸标注样式中的全局比例的大小。

七、绘图（1）、选择轴线层-------绘制轴线。

（2）、定义多线样式。

（3）、分别选择墙线层和门窗层---------绘制墙线和窗线。

（4）、选择家具层（图块层）--------用插入块方式布置家具。

八、文字注释工程图一般可用两种字体：长仿宋或工程字选择[格式]——[文字样式]点击“新建”长仿宋：样式名：“长仿宋”，设置字体名称为；T仿宋GB-2312，文字高度为图框标题栏中最近两条线距离的2/3取整数，注意图框标题栏已经放大。

宽度比例为0.7。

工程字：样式名：工程字；字体：gbenor.shx&gbcbig.shx；勾选使用大字体，其他默认；注意：单行文字命令可在斜线上写文字，在其他电脑上打开图时出现问号，选中字体右键修改字体。

九、尺寸标注1、设置标注样式1）长度标注：选择[格式]——[标注样式]点击“新建”名称为：长度标注。

绘制建筑平面图
作图步骤提示：
第一步：绘图环境设置
1、文字样式设置：格式菜单－文字样式－新建－更改样式名（中文）－确定－字体名选择
如下图设置―――应用
2、标注样式设置：格式菜单－标注样式－新建－输入新样式名－点击继续－分别设置直线
和箭头、文字、主单位－点击确定－点击置为当前－点击关闭
3、图形界限设置：格式菜单－图形界限－命令行显示下图时，
按空格键－输入图形界限尺寸59400，42000如下图――按空格键确定
要显示图纸的所有范围，在命令行里输入ZOOM（大小写均可），输入A(表示全部显示)。

第二步：图层设置：格式菜单－图层（具体设置如下图）－选择中心线图层，点击当前。

第三步：开始绘图
1、用构造线工具绘制墙体中线，利用偏移命令绘制所有的墙体中线
2、选择多线工具（在绘图菜单－多线），此时命令行显示如下图
选择比例输入S，按一次空格键，输入多线比例240（240为墙体厚度），选择对正输入J，选择无输入Z，开始绘制外墙体。

卫生间的墙体为120，用以上同样的方法绘制。

在这里就不多说了
3、绘制完所有的墙体后，选择修改菜单－对象－多线，将出现下图显示的窗口，选择T形
合并（第二列最后一个）－点击确定－修改墙体的连接处。

4、隐藏中心线，框选有绘制好的墙体进行分解（炸开）
修改菜单－分解。

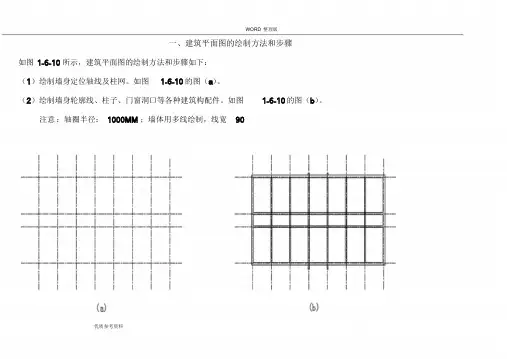

一、建筑平面图的绘制方法和步骤如图1-6-10 所示，建筑平面图的绘制方法和步骤如下：（1）绘制墙身定位轴线及柱网。

如图1-6-10 的图（a）。

（2）绘制墙身轮廓线、柱子、门窗洞口等各种建筑构配件。

如图1-6-10 的图（b）。

注意：轴圈半径：1000MM ；墙体用多线绘制，线宽90（3）绘制楼梯、台阶、散水等细部。

如图1-6-10的图（c）。

（4）检查全图无误后，擦去多余线条，按建筑平面图的要求加深加粗，并进行门窗编号，画出剖面图剖切位置线等。

如图1-6-10的图（d）。

（5）尺寸标注。

一般应标注三道尺寸，第一道尺寸为总尺寸，第二道为轴线尺寸，第三道为细部尺寸。

注意：按标准，第一道尺寸线与最外台阶线10-15MM（扩大100倍），其他尺寸结距离700MM；指北针：半径1200，底部300线宽(6)图名、比例及其他文字内容。

汉字写长仿宋字：图名字高一般为7~10号字，图内说明字一般为5号字。

尺寸数字字高通常用3.5号。

字形要工整、清晰不潦草。

二、建筑立面图的绘图方法和步骤如图1-6-13所示，建筑立面图的绘图方法和步骤如下：（1）室外地坪线、定位轴线、各层楼面线、外墙边线和屋檐线。

如图1-6-13（a）。

（2）画各种建筑构配件的可见轮廓，如门窗洞、楼梯间，墙身及其暴露在外墙外的柱子。

如图1-6-13（b）。

（3）画门窗、雨水管、外墙分割线等建筑物细部。

如图1-6-13（c）。

（4）画尺寸界线、标高数字、索引符号和相关注释文字。

（5）尺寸标注。

（6）检查无误后，按建筑立面图所要求的图线加深、加粗，并标注标高、首尾轴线号、墙面装修说明文字、图名和比例，说明文字用5号字。

如图1-6-13（d）注意：标高符号为等腰三角形，顶点到对边300距离。

三、建筑剖面图的绘制方法和步骤建筑剖面图的绘制方法和步骤如下：（1）画地坪线、定位轴线、各层的楼面线、楼面。

如图1-6-15（a）。

（2）画剖面图门窗洞口位置、楼梯平台、女儿墙、檐口及其他可见轮廓线。

施工现场总平面图部署施工总平面部署图是拟建项目施工场所的总部署图。

它依照施工方案和施工进度的要求，对施工现场的道路交通、资料库房、加工场所、主要机械设施、临时房屋、临时水电管线等做出合理的规划部署，从而正确办理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

施工总平面部署图是工程施工组织设计（及部分专项施工方案）的重要组成部分，在工程招标中，也是技术标的重要组成部分。

现在CAD应用普及，施工总平面部署图基本上采用CAD进行绘制，下面以应用CAD软件为例，说明如何才能绘制好施工总平面部署图。

1施工总平面部署图绘制依照1、各种设计资料，包括建筑总平面图、地形地貌图、地域规划图、建筑项目范围内相关的所有已有和拟建的各种设施地址。

2、建设项目的现场察看情况（周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工地域及围墙出入口设置情况等）。

3、建设项目的建筑大要、施工方案、施工进度计划，以便认识各施工阶段情况，合理规划施工场所。

4、各种建筑资料构件、加工品、施工机械和运输工具一览表(含需要数量及外廓尺寸等信息)，以便规划工地内部的储放场所和运输线路。

5、各构件加工厂规模、库房及其他临时设施的需求数量及规格。

6、《建设工程施工现场消防安全技术规范》GB 50720-2011、《施工现场临时建筑物技术规范》JGJ/T 188-2009。

7、当地主管部门和建设单位关于施工现场安全文明施工的相关规定，施工单位安全文明施工标准。

2施工总平面部署图绘制原则1、在满足施工要求的前提下，少占地，不挤占交通道路。

2、主要施工机械设施的部署满足施工需求。

3、最大限度的压缩场内运输距离，尽可能防备二次搬运。

4、在满足施工需要的前提下，临时工程越小越好，以降低临时工程费。

5、充分考虑劳动保护，环境保护，技术安全，消防要求等。

6、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。

3施工总平面部署图的主要内容及绘制步骤1、绘制拟建建筑物(修筑物)、确定施工现场所区。

（4）画尺寸界线、标高数字、索引符号和相关注释文字。
（5）尺寸标注。
（6）检查无误后，按建筑立面图所要求的图线加深、加粗，并标注标高、首尾轴线号、墙面装修说明文字、图名和比例，说明文字用5号字。如图1-6-13（d）
注意：标高符号为等腰三角形，顶点到对边300距离。
三、建筑剖面图的绘制方法和步骤
建筑剖面图的绘制方法和步骤如下：
（1）画地坪线、定位轴线、各层的楼面线、楼面。如图1-6-15（a）线。如图1-6-15（b）。
（3）画各种梁的轮廓线以及断面。
（4）画楼梯、台阶及其他可见的细节构件，并且绘出楼梯的材质。
（5）画尺寸界线、标高数字和相关注释文字。
（6）画索引符号及尺寸标注。如图1-6-15（c）
如图1-6-13所示，建筑立面图的绘图方法和步骤如下：
（1）室外地坪线、定位轴线、各层楼面线、外墙边线和屋檐线。如图1-6-13（a）。
（2）画各种建筑构配件的可见轮廓，如门窗洞、楼梯间，墙身及其暴露在外墙外的柱子。如图1-6-13（b）。
。
（3）画门窗、雨水管、外墙分割线等建筑物细部。如图1-6-13（c）。
四、楼梯平面图的画法：
1）根据楼梯间的开间、进深尺寸，画楼梯间定位轴线、墙身以及楼梯段、楼梯平台的投影位置。如图1-6-18（a）。
2）用平行线等分楼梯段，画出各踏面的投影。如图1-6-18（b）。
3）画出栏杆、楼梯折断线、门窗等细部内容，并画出定位轴线，标出尺寸、标高和楼梯剖切符号等。
4）写出图名、比例、说明文字等。如图1-6-18（c）。
4）检查无误后，加深、加粗并画详图索引符号，最后标注尺寸、图名等。如图1-6-20（d）。
注意：按标准，第一道尺寸线与最外台阶线10-15MM（扩大100倍），其他尺寸结距离700MM；指北针：半径1200，底部300线宽

· 调整布局，进行页面和打印设置，而后输出打印。
第五页，共30页。
建筑总平面图设计
1.3 建筑总平面图绘制过程
建筑设计其他方面的应用
1、创建和调用建筑总平面样板图形
建筑总平面图中的图层、线型、尺寸标注样式等内容与建 筑平、立、剖面图有较大的差别，因此需要创建适合于建筑总 平面图设计的样板图形。其中还应包括建筑总平面图的各类图 例、图样的图块，如植物、车辆、桥梁、指北针、标高符号等。
建筑设计其他方面的应用
1.2 建筑总平面图的表达内容和绘制步骤
2、建筑总平面图绘制步骤
绘制建筑总平面图的主要步骤是：
· 创建或调用建筑总平面样板图形。 · 绘制道路以及各类控制界线和红线。
· 以不同的线型和图例绘制新建建筑物（构筑物）和已有建筑物等。
· 绘制建筑局部和绿化、小品示意。 · 标注各类尺寸、标高、坐标、文字说明、图例以及各项技 术经济指标。
卫生间局部放大图
第十四页，共30页。
建筑设计其他方面的应用
建筑局部放大样和详图设计
2.2 建筑详图
建筑详图是整套施工图中不可缺少的部分，主要分为以下3类： · 构造详图：指屋面、墙身、墙身内外装饰面、吊顶、地面、地
沟、地下工程防水、楼梯等建筑部位的用料和构造做法。其中大多数都可 以直接引用或参见相应的标准图，否则应绘制详图节点。图11-17 卫生 间局部放大图
建筑二维渲染图与AutoCAD底图传输
建筑渲染图是建筑方案设计中必不可少的图纸类型。运用建筑CAD技术 创建渲染图的方式大体有两种：一种三维渲染图，要求建立建筑的三维模 型，而后传输到可视化渲染软件中进行渲染而形成的渲染图，这种方法需 要进行建模，布置灯光、相机，还要设计材质，因此比较繁琐，对操作人 员要求也较高；另一种称为二维渲染图，指的是直接运用Photoshop等平 面设计软件来设计制作渲染图，该方法操作速度快，图面效果直接，但运 用这种方法设计高质量的渲染图对用户的美术功底要求较高。总体来说， 这是一种非常适合于有绘画功底的建筑师设计制作计算机建筑渲染图的好 方法。

建筑平面图实例步调将以一幢住宅楼的施工图为例，系统讲述操纵CAD绘制建筑施工图的方法，主要讲述建筑平面图的绘制方法和过程。

绘制过程如下：1.设置绘图环境2.绘制轴线3.绘制墙体4.修剪墙体5.绘制柱子6.开门、窗洞和绘制门、窗图形、绘制阳台7.标注尺寸8.绘制轴号9.标注文本〔图名〕10.把绘制完成的平面图，放入图框中。

1.设置绘图环境设置绘图环境步调如下（1）使用样板创立新图形文件。

单击【尺度】东西栏的新建命令，弹出【创立新图形】对话框。

单击使用样板命令，从【选择对象】列表框中选择上一课成立的样板文件“〞单击确定，进入CAD绘图界面。

（2）设置图形边界：【格式】菜单栏，单击图形边界命令: '_limits从头设置模型空间边界:指定左下角点或[开(ON)/关(OFF)] <0.0000,0.0000>: 空格指定右上角点<420.0000,297.0000>: 42000,29700 输入尺寸42000,29700 空格命令: z 进行全部缩放Z空格ZOOM指定窗口的角点，输入比例因子(nX 或nXP)，或者[全部(A)/中心(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)/对象(O)] <实时>: a 空格正在重生成模型。

（3）放大A3图框。

单击【缩放】快捷键：SC命令: sc 空格SCALE选择对象: 指定对角点: 找到 3 个框选对象选择对象: 空格指定基点: 以图框的某一端点作为基点指定比例因子或[复制(C)/参照(R)] <1.0000>: 100 输入100〔注意：本例中采用1:1的比例作图，而按1:100的比例出图，所以设置的绘图范围为42000 29700，对应的图框那么需放大100倍。

〕（4）点窜图层按照绘图需要，决定图层的数量及相应的颜色和线型。

（5）设置线型比例。

命令: lts 空格LTSCALE 输入新线型比例因子<1.0000>: 100 输入100 空格正在重生成模型。

表6-1常用构造及配件图例序号名称图例说明1墙体应加注文字或填充图例表示墙体材料，在项目设计图纸说明中列材料图例表给予说明2隔断1.包括板条抹灰、木制、石膏板、金属材料等隔断2.适用于到顶与不到顶隔断3栏杆4楼梯1.图4为底层楼梯平面，图5为中间层楼梯平面，图6为顶层楼梯平面2.楼梯及栏杆扶手的形式和梯段踏步数应按实际情况绘制5 6 7坡道图7为长坡道，图8为门口坡道89墙预留槽1.以洞中心或洞边定位2.宜以涂色区别墙体和留洞位置序号名称图例说明10烟道1.阴影部分可以涂色代替2.烟道与墙体为同一材料，其相接处墙身线应断开11通风到12空门洞h为门洞高度13单扇门（包括平开或单面弹簧）1.门的名称代号用M2.图例中剖面图左为外、右为内，平面图下为外、上为内3.立面图上开启方向线交角的一侧为安装合页的一侧，实线为外开，虚线为内开4.平面图上的开启线应90º或45º开启，开启弧线宜绘出5.立面图上的开启线在一般设计图中可不表示，在详图及室内设计图上应表示6.立面形式应按实际情况绘制14双扇门（包括平开或单面弹簧）续表序号名称图例说明15墙中双扇推拉门 1.门的名称代号用M2.图例中剖面图左为外、右为内，平面图下为外，上为内3.立面形式应按实际情况绘制16墙外单扇推拉门17墙外双扇推拉门18单扇双面弹簧门 1.门的名称代号用M2.图例中剖面图左为外、右为内，平面图下为外、上为内3.立面图上开启方向线交角的一侧为安装合页的一侧，实线为外开，虚线为内开4.平面图上的开启线在一般设计图上应表示6.立面形式应按实际情况绘制19双扇双面弹簧门20单扇内外开双层门（包括平开或单面弹簧）续表序号名称图例说明21转门1.门的名称代号用M2.图例中剖面图左为外、右为内，平面图下为外、上为内3.平面图上门线应90º或45º开启，开启弧线宜绘出4.立面图上的开启线在一般设计图中可不表示，在详图及室内设计图上应表示5.立面形式应按实际情况绘制22竖向卷帘门23单层固定窗1.窗的名称代号用C表示2.立面图中的斜线表示窗的开启方向，实线为外开，虚线为内开；开启方向线交角的一侧为安装合页的一侧，一般设计图中可不表示3.图例中剖面图左为外、右为内，平面图下为外、上为内4.平面图和剖面图上的虚线仅说明开关方式，在设计图中不需要表示5.窗的立面形式应按实际情况绘制6.小比例绘图时平、剖面的窗线可用单粗实线表示24 单层外开平开窗25 单层内开平开窗26 双层内外开平开窗续表序号名 称图 例说 明27推拉窗1.窗的名称代号用C 表示2.图例中剖面图左为外、右为内，平面图下为外、上为内3.窗的立面形式应按实际情况绘制4.小比例绘图时平、剖面的窗线可用单粗实线表示28百叶窗1.窗的名称代号用C 表示2.立面图中的斜线表示窗的开启方向，实线为外开，虚线为内开；开启方向线交角的一侧为安装合页的一侧，一般设计图中可不表示3.图例中剖面图左为外、右为内，平面图下为外、上为内4.平面图和剖面图上的虚线仅说明开关方式，在设计图中不需表示5.窗的立面形式应按实际情况绘制29高窗1.窗的称代号用C表示2.立面图中的斜线表示窗的开启方向，实线为外开，虚为内开；开启方向线交角的一侧为安装合页的一侧，一般设计图中可不表示（注：文档可能无法思考全面，请浏览后下载，供参考。

17
3-1
3-2
3-3
3-4 3-5 3-6
1-F
定位轴线的分区编号
2-G 2-F
1-E
1-D 2-E 1-C 1-B 1-A 2-D 2-C 2-B 2-A
1-1
1-2 1-3
1-4 1-5
1-6 1-7 2-1
2-2
圆形平面 定位轴线编号
折线形平面 定位轴线编号
18
（5）尺寸标注
•外部尺寸：在水平方向和竖直方向各标注三道。 第一道尺寸：标注房屋的总长、总宽尺寸，称为总尺寸
19
20
（6）门窗编号
21
(7)剖切位置、指北针、详图索引及房屋名称的标注
22
4.3.4建筑平面图的 画图步骤
(a). 画墙柱的定位轴线
(b). 画墙厚、开门窗
23
(c). 加重、画细部
(d).标注尺寸、图名及比例
24
小
结
建筑平面图是整套建筑图中最为重要 的图纸之一。要求我们熟练的掌握平面图 的形成、常用的图例、平面图所包括的内 容、画图的步骤以及尺寸标注等内容。能 熟练的画出符合国家标准的建筑平面图。
7
建筑平面图中的图例(GB/T50104-2001)
序号 名称 图 例 说 明 1 墙体 应加注文字或填充图例表示墙体材料, 在项目设计图纸说明中列表给予说明 1.包括板条抹灰、木制、石膏板、金属材料等隔断 2.适用于道顶与不到顶隔断 用细实线表示
2
隔断
3
栏杆
1.上图为顶层楼梯平面,中图为中间层 楼梯平面,下图为底层楼梯平面 4 楼梯 2.楼梯及栏杆扶手的形式和梯段踏步数 应按实际情况绘制
4.3.3 绘制平面图的有关规定

（建筑工程管理）建筑施工图(初步设计)制图方法建筑施工图（初步设计）制图方法制图原则1.规范化：依据国家制图规范和制图深度要求制图；2.适用性：用通用软件和通用命令，以便团队协作。

3.可修改性：运用标准图层设置和制图方法，以便修正。

4.高效率：将每壹张图分为基本确定部分、经常修改部分、壹次成图部分，分步骤的绘图，每步骤尽量由向设计上级主管确认后进行下壹步，以提高效率、节约时间。

二、总平面制图方法总平面图需要表达的内容1.各项经济技术指标。

2.地块的区域位置图（根据需要绘制）。

3.地块的定位坐标。

4.地块和周边道路、环境的关系。

5.地块内的道路系统（车行、人行）、停车场、广场、绿地及建筑物的布置。

6.建筑物和红线的关系（建筑红线或建筑控制线）、建筑物和建筑物（场地内建筑及场地外建筑）之间的关系、建筑和道路系统之间的关系。

7.建筑物的名称、层数、高度及出入口位置。

8.比较简单的场地要表达竖向设计及土方图（初步设计及施工图阶段）。

9.指北针及比例或比例尺。

制图步骤整理好各项原始数据:地块定位坐标、指北针、道路红线、建筑红线、建筑控制线、周边道路环境的反映、保留的地形地物及出图比例或比例尺。

在非特殊情况下，绝对不能够移动电子版地形图上的用地红线位置!!之后才能够开始绘图。

确定方案后再开始绘图。

如为规划方案应将方案草图扫描后再开始绘图。

先确定地块内道路中心线的定位。

绘制建筑在地块内的定位。

参考：建筑控制线、防火间距、日照间距等。

之上设计内容必须经设计负责人确认后，再进行下步的绘制。

绘制地块内广场、停车场、绿地的布置范围。

补充完整整个道路系统（人行、车行）。

注意：穿过建筑消防车道的设计。

补充完整其他广场、停车场、绿地及环境小品等细节的图纸内容。

比较简单的场地考虑竖向设计：周边道路最高点及最低点标高、地块内建筑室外标高、道路交叉点标高、道路的做法及断面。

标注：建筑名称、层数、高度及出入口位置，建筑物的长度和宽度（在初步设计或施工图中此长度和宽度应和平面图壹致）、新建建筑物之间、新旧建筑物之间的间距，建筑物退红线的距离，如为正式报审文件，需标注建筑物角点坐标。
